KL Fin Tube z ukształtowaną w kształcie nogi L dla wysokiej wydajności transferu ciepła i odporności na korozję
Szczegóły produktu
Rura KL z żebrami z karbowanym L-stopą
,Rura z żebrami o wysokiej wydajności wymiany ciepła
,Rura wymiennika ciepła odporna na korozję

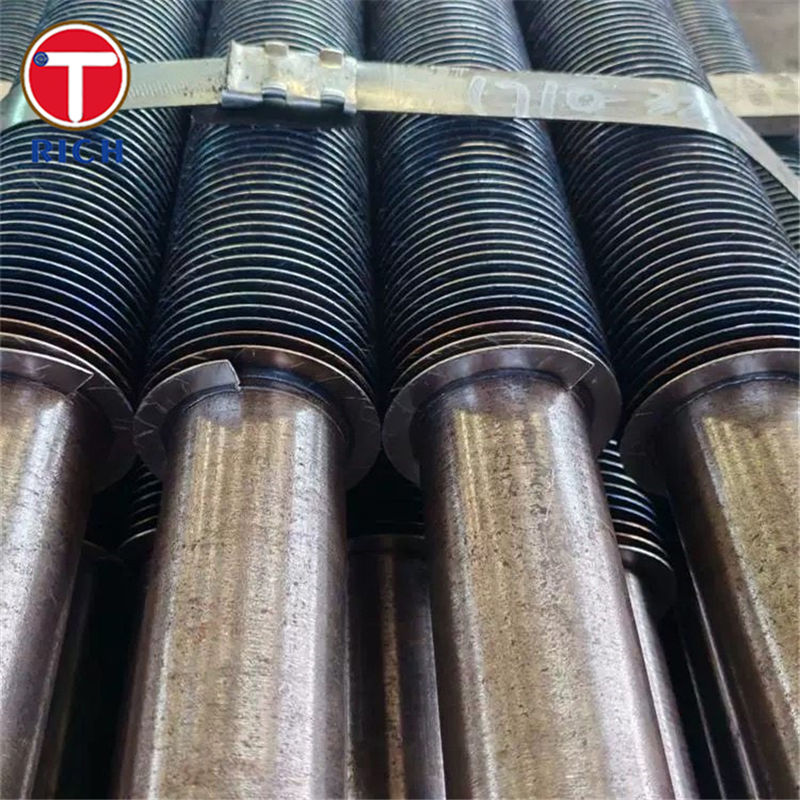

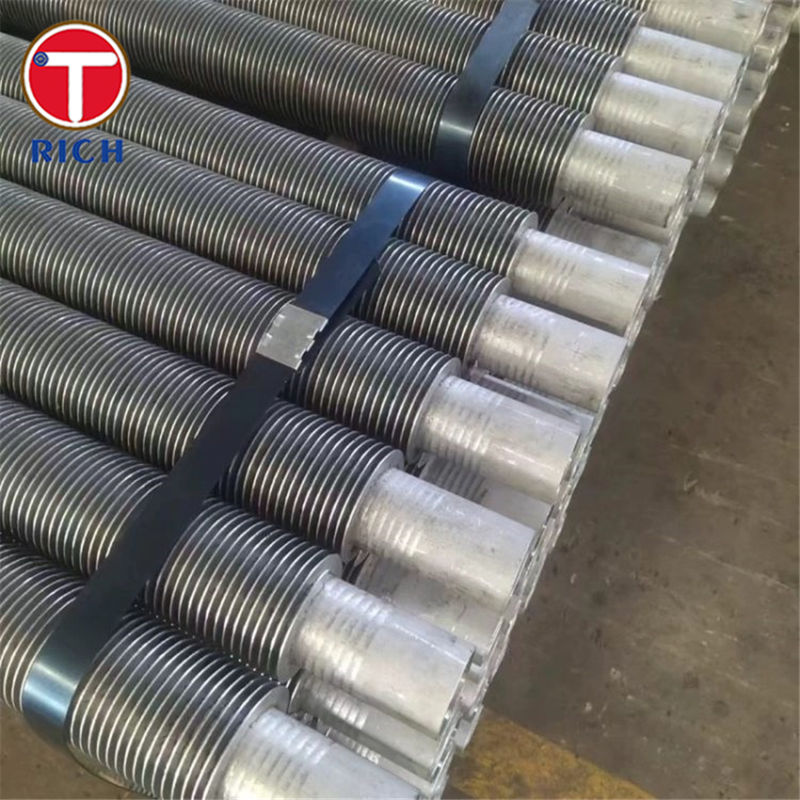

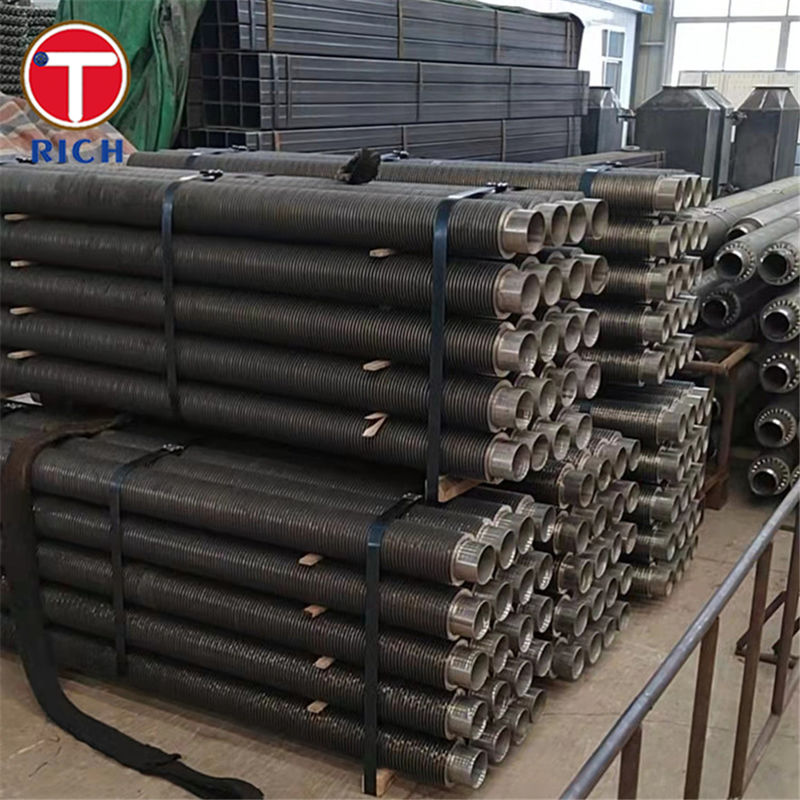

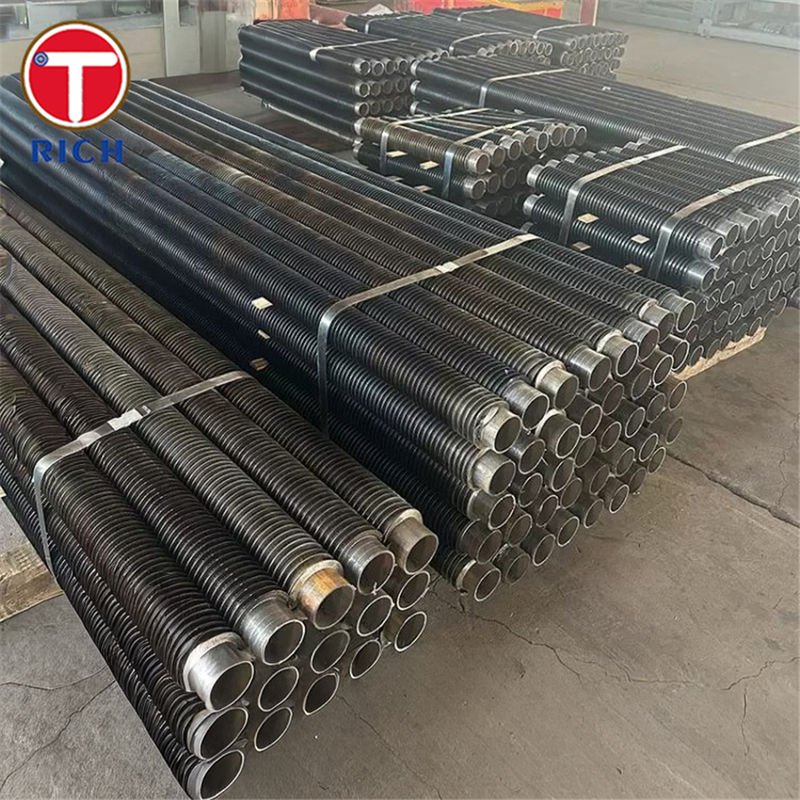

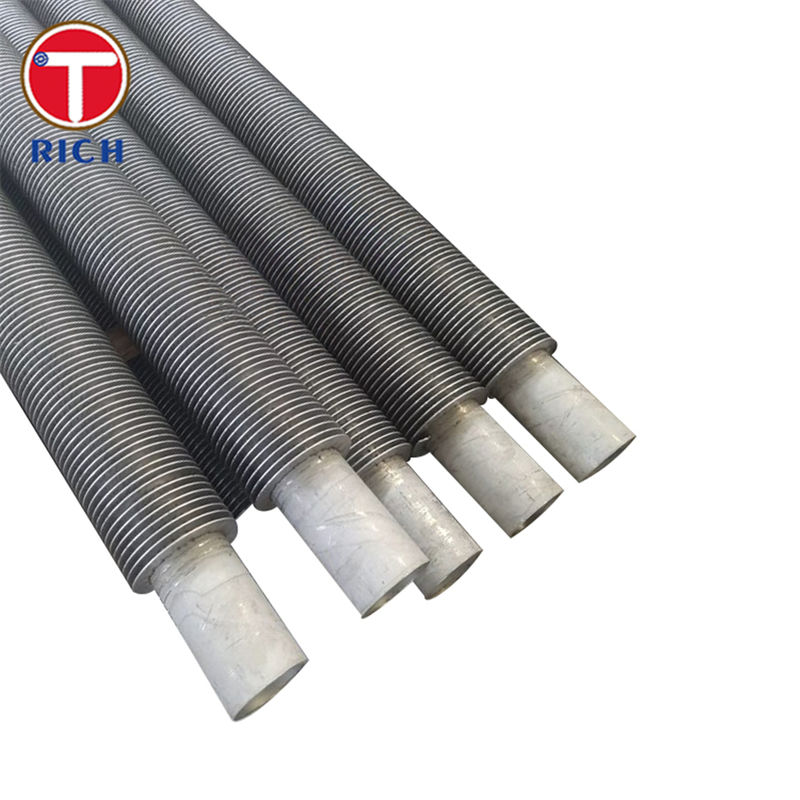

Rurka KL Fin (rurka z płetwami typu KL do wymienników ciepła)
Materiał / Opis produktu
Rurka z płetwami typu KL (KL type knurled L-footed fined tube) to rurka z płetwami o zakręcie, w której taśma z płetwami w kształcie litery L jest spinowa na wstępnie zwiniętej rurce bazowej.Gryta i L-stopień tworzą szczelny mechaniczny blokadę i duży obszar kontaktu metalu do metalu, zwiększając wydajność transferu ciepła i stabilność wiązania płetw w porównaniu ze standardowymi płetwami L lub LL.
Typowe materiały rury bazowej to bezszwowa stal węglowa (ASTM A179, A192, A210 klasy A1), baja niskiego stopnia (ASTM A213 T11) i stal nierdzewna (ASTM A213 TP304).Rury z płetwami KL wykorzystywane są głównie w chłodnych przez powietrze wymiennikach ciepła, chłodnie gazowe i kompaktowe wiązki z płetwami w elektrowniach, petrochemicznych i przetwórstwach gazu.
Specyfikacje
Rurka bazowa
-
Średnica zewnętrzna: ok. 12,7 ′′ 50,8 mm (1⁄2" ′′ 2")
-
Grubość ściany: zazwyczaj ≥ 1,65 mm, według ciśnienia projektowego i kodu
-
Materiały (przykłady): ASTM A179, A192, A210 Gr A1, A213 T11, A213 TP304
Geometria płetw
-
Wysokość płetwy: około 8 ̊20 mm
-
Grubość płetwy: około 0,3 mm
-
Odległość płetw: około 812 płetw na cal
-
Materiały płetw: aluminium lub miedź
Zakres temperatury
-
Zwykły górny limit konstrukcyjny w systemie chłodzenia powietrza: około 250 °C, z zastrzeżeniem stopów rur, materiału płetwy i kodu konstrukcyjnego.
Kluczowe cechy
-
Silne połączenie płetwy z rurą z zakrzywioną rurą bazową i płetwem stopniowym L
-
Wysoka wydajność transferu ciepła ze względu na dużą powierzchnię styku metalu
-
Dobra odporność na cykle cieplne i wibracje
-
Elastyczne kombinacje materiałów rury i płetwy, aby dopasować się do procesu
Nasze korzyści
-
Cykl termiczny i rozluźnianie płetw
Rury z płetwami KL utrzymują płetwę mechanicznie zablokowaną w zwiniętej powierzchni rury, utrzymując wydajność po wielokrotnym uruchomieniu i zatrzymaniu cyklu temperatury. -
Kororowanie i wybór materiałów
Zgadujemy klasy rur z usługą:-
ASTM A179 / A192 / A210 Gr A1 do zadań czystych lub lekko korozyjnych
-
ASTM A213 T11 do gazów spalinowych o wyższej temperaturze lub lekko korozyjnych
-
ASTM A213 TP304 i inne opcje nierdzewnej lub Cu ′ Ni dla bardziej agresywnych nośników
-
-
Oczyszczanie
Wysokość płetwy i jej wysokość wybierane są w taki sposób, aby wiązki można było oczyszczać strumieniami powietrza, pary lub wody bez uszkodzenia płetw, utrzymując stabilną pojemność przez cały okres użytkowania wymiennika. -
Koszty w porównaniu z wytłaczanymi płetwami
Rurka z płetwami KL zapewnia silniejsze wiązanie i lepszą wydajność termiczną niż podstawowe płetwy L/LL, ale w wielu zastosowaniach o niższych kosztach i większej elastyczności materiału niż płetwy w pełni wytłaczane. -
Standardy i dokumentacja
Rury bazowe są produkowane zgodnie ze standardami ASTM/ASME, EN, JIS, GOST lub GB z pełnymi raportami badań materiałów i możliwością śledzenia w celu wspierania międzynarodowych kodów projektowania.
Skład chemiczny
| Klasa | Standardowy | C (%) | Si (%) | Mn (%) | Pmax (%) | S max (%) | Kr (%) | Mo (%) | Ni (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | A179 | 00,06 ‰0.18 | ≤ 0.25 | 0.27 ‰ 0.63 | 0.035 | 0.035 | / | / | / |
| ASTM A192 | A192 | 00,06 ‰0.18 | ≤ 0.25 | 0.350.65 | 0.025 | 0.020 | / | / | / |
| ASTM A210 Gr A1 | A210 | ≤ 0.27 | ≤ 0.10 | ≤ 0.93 | 0.035 | 0.035 | / | / | / |
| ASTM A213 T11 | A213 | 0.05 ‰0.15 | 0.50 ¢1.00 | 0.30-0.60 | 0.025 | 0.035 | 1.00 ¢1.50 | 0.44-0.65 | / |
| ASTM A213 TP304 | A213 | ≤ 0.08 | ≤ 1.00 | ≤ 2.00 | 0.045 | 0.03 | 18.0 ¢20.0 | / | 8.0 ¢ 11.0 |
Właściwości mechaniczne
| Klasa | Standardowy | Min. wyciągu (MPa) | Min. wydajności (MPa) | Wydłużenie min (%) | Typowa granica twardości |
|---|---|---|---|---|---|
| ASTM A179 | A179 | 325 | 180 | 35 | około 72 HRB max |
| ASTM A192 | A192 | 325 | 180 | 35 | określony HB/HRB max |
| ASTM A210 Gr A1 | A210 | 415 | 255 | 30 | zgodnie z A210 |
| ASTM A213 T11 | A213 | 415 | 205 ¥220 | 30 | około 85 HRB max |
| ASTM A213 TP304 | A213 | 515 | 205 | 35 | około 192 HBW max |
Stosowane normy i obszary zastosowania
Stosowane normy:ASTM/ASME A179, A192, A210, A213; EN 10216 / EN 10217; JIS G3461 / G3462; odpowiadające normom GOST i GB w zakresie rury z płetwami i chłodziarki powietrza.
Obszary zastosowania:
-
Wytwarzanie energii elektrycznej ️ kondensatory chłodzone powietrzem, chłodniki gazowe kotłowe i cewki odzysku ciepła odpadowego
-
Wydobycie ropy naftowej i gazu/petrochemiczne √ chłodzone powietrzem wymienniki ciepła, chłodniki kompresorowe, ekonomisery z płetwami
-
Chłodnie gazowe i jednostki odzysku ciepła z gazów spalinowych
-
Zakłady chemiczne i nawozowe ̇ chłodniaki gazowe i kondensatory powietrzne
-
Systemy klimatyzacji i chłodzenia przemysłowego
P: Czy jest pan firmą handlową czy producentem?
A: producent, może też handlować.
P: Jak długi jest czas dostawy?
A: Ogólnie rzecz biorąc, jest to 10-15 dni, jeśli towary są w magazynie, lub to 30-40 dni, jeśli towary nie są w magazynie,
To zależy od ilości.
P: Czy dostarczasz próbki? Czy jest to za darmo czy dodatkowo?
A: Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić koszty frachtu.
P: Jakie są warunki płatności?
Płatność <= 2000USD, 100% z góry. Płatność>= 2000USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytania, pls nie wahaj się skontaktować ze mną.
-
