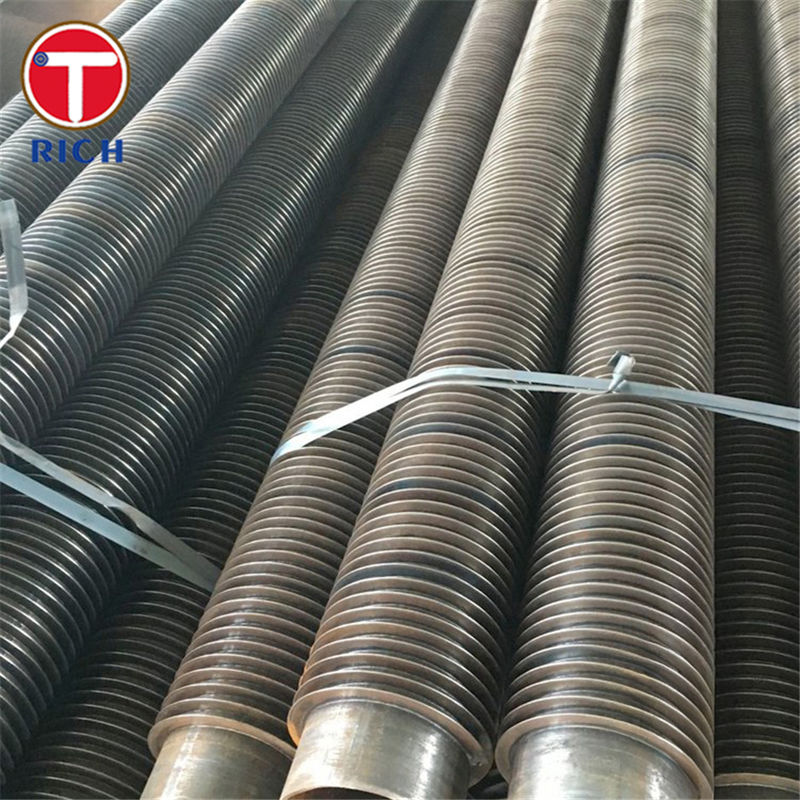

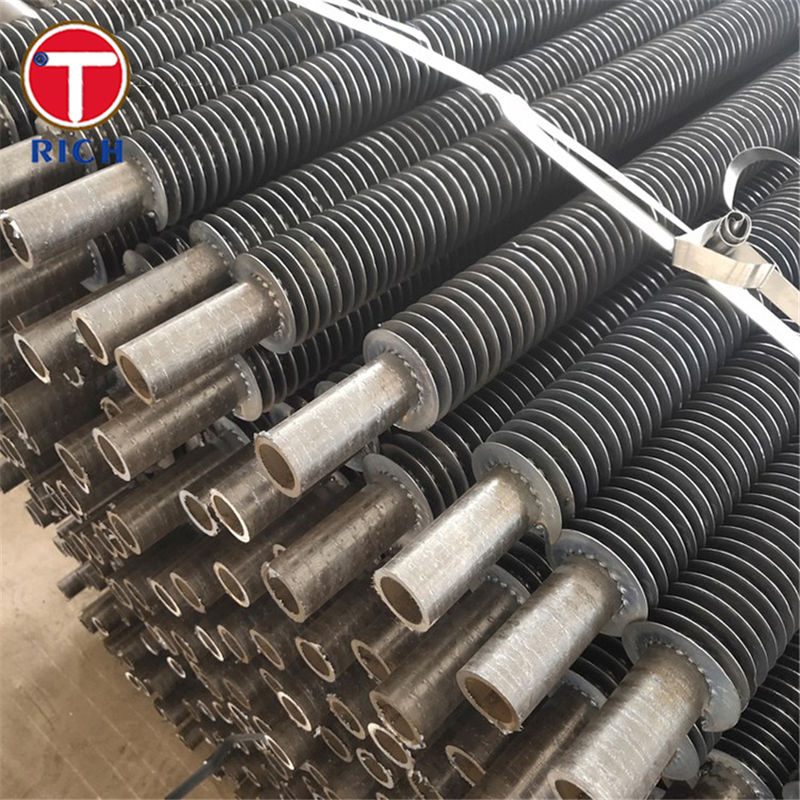

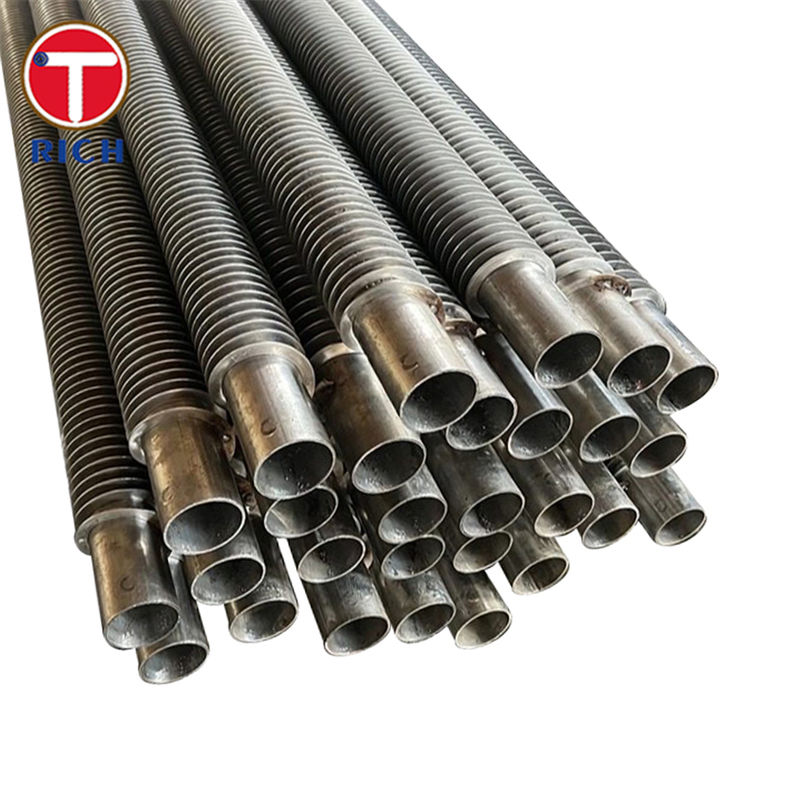

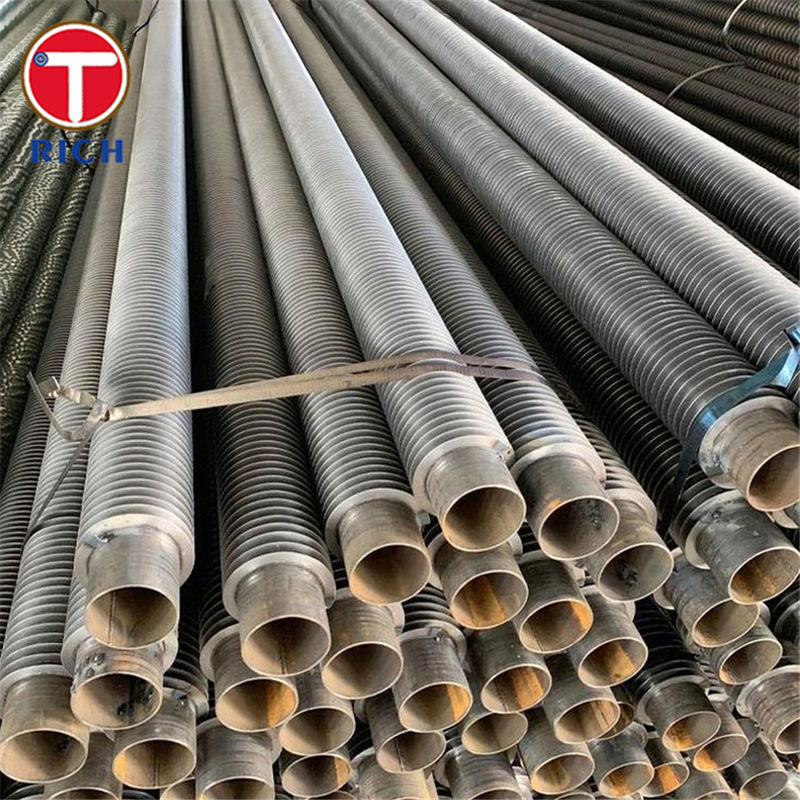

Powierzchniowa przewódka z płetwami typu L węglowa LL węglowodana typu LL do wymiennika ciepła

Przegląd produktu

Przełożone rurki typu L, zwane również rurkami typu LL lub rurkami typu LL-foot,jest rurą z płetwami o naciąganiu, w której płetwy w kształcie litery L są spinowo owinięte wokół rury bazowej ze stali węglowej, a każda stopa płetwy nakłada się na poprzedniąStwarza to podwójną stopę, która całkowicie pokrywa zewnętrzną powierzchnię rurki.

W przypadku rur z płetwami węglowymi typu LL rury bazowe są zazwyczaj wykonane z bezszwowej stali o niskiej lub średniej zawartości węgla (takiej jak ASTM A179, A192, A210 lub A106), podczas gdy płetwy są zazwyczaj z aluminium lub taśmy miedzianej.Konstrukcja ta łączy wytrzymałość i odporność na ciśnienie stali węglowej z wysoką przewodnością cieplną i dobrą korozją płetw nieżelaznych, co czyni go idealnym do obsługi wymiennika ciepła chłodzonego powietrzem i gazowego.

Specyfikacje

Typowy projekt i zakres produkcji rur płetw typu LL ze stali węglowej (wartości są orientacyjne i mogą być dostosowywane):

• Materiał rury bazowej (oczel węglowa):

  • ASTM / ASME: A179, A192, A210 Gr A1 / Gr C, A106 Gr B

  • EN: EN 10216-2 klasy takie jak P235GH / P265GH

  • JIS: G3461 STB340

  • GB/GOST: GB/T 5310, GOST 8734/8733

• Średnica zewnętrzna rury bazowej:

  • Ok. 16 ‰ 51 mm (może być wydłużone do ~ 73 mm w zależności od konstrukcji)

• Gęstość ściany rury bazowej:

  • Zazwyczaj 2,0 ∼ 6,0 mm dla kotłów i wymienników ciepła

• Materiał płetwy:

  • Stopy aluminium: serii 1060, 1070, 1100, 6063

  • Taśmy miedziane, gdy wymagana jest wyższa przewodność cieplna lub lepsza korozja

• Geometria płetw (typ LL):

  • Wysokość płetwy: do ~16 mm

  • Grubość płetwy: ok. 0,4 ≈ 0,6 mm (inne grubości na żądanie)

  • Odległość płetw: ≥ 2,3 mm (zwykle 8 ‰ 11 płetw/calo, w zależności od pracy)

  • Stopa płetwy: nakładająca się stopa ¥LL¥ całkowicie pokrywająca powierzchnię rurki

• Długość rury:

  • Zazwyczaj do 12-18 m (dłuższe lub na żądanie rury z zakrętem U, z zastrzeżeniem ograniczeń w zakresie transportu i obsługi)

• Typowe warunki projektowania:

  • Usługa: powietrze, gazy spalinowe, czyste lub lekko korozyjne strumienie gazu

  • Temperatura pracy:

    • Z płetwami aluminiowymi: zazwyczaj do około 170 °C po stronie płetwy

    • Z płetwami miedzianymi lub specjalnymi konstrukcjami: może być wyższa, w zależności od klasyfikacji projektu i wyboru stopów

Kluczowe cechy

• Włókiennicze całkowite
  Powierzchnia stopa LL całkowicie pokrywa rurę ze stali węglowej.zapewnienie ciągłej metalowej osłony i znacząco zwiększenie ochrony przed korozją zewnętrzną w porównaniu z prostymi rurami z płetwami o stopach L.

• Wysokie ciśnienie kontaktu płetwy z rurą
  Płetwy są zawijanie w spadochronowy sposób na rurę pod kontrolowanym napięciem, co zapewnia silny kontakt mechaniczny między stopą płetwy a powierzchnią rury,który zwiększa przenoszenie ciepła i minimalizuje odporność cieplną na kontakt.

• Zwiększenie trwałości w atmosferze korozyjnej
  Ponieważ podstawa rury jest całkowicie pokryta nakładającymi się nad sobą stopami płetwy, ściana rury jest w dużej mierze odizolowana od bezpośredniego ataku gazowego.Rury z płetwami LL są powszechnie stosowane jako opłacalna alternatywa dla płetw wytłaczanych w środowiskach o łagodnej lub umiarkowanej korozji.

• Stabilne płetwy w cyklu termicznym
  Mechaniczny proces uzwojenia i geometria wzajemnego zablokowania zmniejszają ryzyko rozluźniania się płetwy lub drgawki w wyniku wielokrotnego ogrzewania i chłodzenia, drgań mechanicznych lub drgań wywołanych przepływem.

• Dobra czystość i niska skłonność do skażenia
  Gładkie, ciągłe płetwy o jednolitej wysokości zapewniają niski spadek ciśnienia po stronie gazu i pomagają ograniczyć gromadzenie się pyłu, ułatwiając czyszczenie online lub offline przez dmuchanie powietrzem, dmuchanie parą lub lekkie szczotkowanie.

Nasze korzyści

Poniżej przedstawiono niektóre z typowych pytań użytkowników końcowych i wykonawców EPC dotyczących rur z płetwami węglowymi typu LL (z nakładem L) i sposób, w jaki dobrze zaprojektowany produkt odpowiada na te pytania.

1Jak porównuje się typ LL ze standardowymi rurami typu L i typu KL?

• Obawy:Który typ płetwy zapewnia najlepsze połączenie odporności na korozję, przenoszenia ciepła i kosztów?

• Odpowiedź:

  • StandardowyTyp Lzapewnia dobrą ochronę przed kontaktem i podstawową ochronę przed korozją, ale pozostawia małe otwarte szczeliny między stopami płetwy.

  • Typ LLpokrywa stopy płetwy w celu całkowitego zamknięcia rury, zapewniając lepszą odporność na korozję niż typ L i zbliżając się do płetw ekstrudowanych, przy znacznie niższych kosztach.

  • Typ KLłączy płetwy stopniowe w kształcie litery L z knuczeniem na rurociągu bazowym w celu dalszego poprawy wiązania mechanicznego i transferu ciepła, ale jest zazwyczaj droższy i stosowany, gdy potrzebna jest maksymalna wydajność.

2Czy płetwy utrzymają się w napięciu podczas długotrwałej pracy?

• Obawy:Uwolnienie płetwy w wyniku cyklu termicznego i wibracji może znacznie zmniejszyć wydajność transferu ciepła i powodować hałas.

• Odpowiedź:

  • Płetwy LL są zwinięte na napięcie i mechanicznie zablokowane przez nakładające się stopy.

  • Prawidłowe sparowanie materiałów (rurka ze stali węglowej + płetwy aluminiowe lub miedziane) pomaga również w uwzględnieniu różnicowej ekspansji termicznej bez pęknięcia stopy płetwy.

3. Czy typ LL jest odpowiedni dla temperatury gazu i środowiska?

• Obawy:Użytkownicy chcą mieć pewność, że płetwy aluminiowe lub miedziane nie zmiękczą się ani nie skorodują zbyt szybko podczas użytkowania.

• Odpowiedź:

  • W przypadku płetw aluminiowych typowe temperatury po stronie gazowej w przypadku płetw zwojowych LL wynoszą około 150-170 °C, przy czym możliwe są wyższe granice w zależności od szczegółowej konstrukcji, temperatur stopów i marginesów bezpieczeństwa.

  • Płytki miedziane mogą być stosowane przy nieco wyższych temperaturach i w pewnych korozyjnych atmosferach, ale ostateczny wybór powinien opierać się na składzie spalin (SOx, chlorydy,wilgotność) i doświadczenie w miejscu.

  • Całkowite pokrycie rury stopami LL zapewnia dodatkową ochronę rury ze stali węglowej, w przypadku gdy istnieje zagrożenie zewnętrzną korozją, na przykład w środowiskach przybrzeżnych lub lekko kwaśnych.

4Jak wybrać wysokość płetwy i wysokość płetwy?

• Obawy:Inżynierowie muszą zrównoważyć powierzchnię przenoszenia ciepła, spadek ciśnienia i tendencję do skażenia.

• Odpowiedź:

  • Typowa wysokość płetwy LL wynosi ≤16 mm przy wysokości pasma ≥2,3 mm; wyższe płetwy i ciasniejsze pasmo zwiększają powierzchnię, ale również zwiększają spadek ciśnienia i ryzyko zanieczyszczenia.

  • W przypadku pyłowych gazów spalinowych nieco niższa wysokość płetwy i otwarty rozstaw często zapewniają najlepsze osiągi w cyklu życia.

  • Właściwy dostawca może zoptymalizować geometrię płetw przy użyciu warunków pracy (przejście gazu, profil temperatury, dopuszczalny spadek ciśnienia i metoda czyszczenia).

5Czy rury bazowe i płetwy są zgodne z międzynarodowymi normami części ciśnieniowych?

• Obawy:EPC i właściciele muszą być zgodni z kodami ASTM, EN, JIS, GOST i GB.

• Odpowiedź:

  • Rury o bazie ze stali węglowej są zazwyczaj dostarczane zgodnie z powszechnie uznanymi normami ciśnienia, takimi jak ASTM A179, A192, A210, A106; EN 10216-2; JIS G3461; GB/T 5310 oraz odpowiednimi specyfikacjami GOST.

  • Standardy te jasno określają skład chemiczny, właściwości mechaniczne oraz obowiązkowe badania NDT/ciśnieniowe, zapewniając bezpieczne stosowanie w kotłach, ekonomizerach i innych urządzeniach wymienników ciepła.

Skład chemiczny

Właściwości mechaniczne

Stosowane normy

ASTM / ASME (USA):

• ASTM A179 / ASME SA179 ?? Bezszwedzone rury do wymiany ciepła i kondensatorów ze stali niskotęglowej ciągniętych na zimno.

• ASTM A192/ASME SA192

• ASTM A210 / ASME SA210 ¢ Bezszwedzone kotły i supergrzejniki ze stali średniowęglowej (klasy A1 i C).

• ASTM A106 / ASME SA106 Rura ze stali węglowej bez szwu do obsługi w wysokiej temperaturze (powszechnie stosowana jako rury bazowe do cewek z płetwami).

EN (Europa):

• EN 10216-2 Rury ze stali bezszwowej do zastosowań ciśnieniowych, rury ze stali niestopowej i stopowej o określonych właściwościach podwyższonych temperatur (klasy P235GH, P265GH itp.).

JIS (Japonia):

• JIS G3461 Rury ze stali węglowej do kotła i wymiennika ciepła (np. STB340).

GB (Chiny):

• GB/T 5310 Rury i rury ze stali bezszwowej do kotłów wysokiego ciśnienia

GOST (Rosja / WNP):

• GOST 8734-75 / GOST 8733-74 ?? Bezszwedzone rury stalowe formowane na zimno i powiązane z nimi wymagania techniczne, szeroko stosowane do rur kotłowych i wymienników ciepła.

Rury z płetwami LL są zazwyczaj dostarczane z prostymi, gołymi końcami, cięte na długość i w pełni zgodne ze standardem rury podstawowej w zakresie składu chemicznego, właściwości mechanicznych,badania hydrostatyczne i badania nieniszcząceProces obróbki płetwami stosuje się wyłącznie do kwalifikowanych rur.

Obszary zastosowań

Ogólne obszary zastosowania

Rury z płetwami węglowymi typu LL (z nakładem L) są szeroko stosowane w urządzeniach przenoszących ciepło z strony gazu, w których wymagana jest kompaktowa, odporna na korozję, rozszerzona powierzchnia, w tym:

• Produkcja energii elektrycznej (energie cieplne, przetwarzanie odpadów w energię)

• Jednostki petrochemiczne i rafineryjne

• Zakłady chemiczne i nawozowe

• Metallurgia i hutnictwo

• Systemy HVAC i przemysłowe systemy suszenia

• Elektryczne urządzenia do odzyskiwania ciepła odpadowego

Typowe zastosowania w każdym obszarze

• Wyspa zasilania i kotła:

  • Podgrzewacze powietrza, ekonomizery, podgrzewacze niskotemperaturowe i wymienniki ciepła gazowo-gazowe.

  • Odzysk ciepła z gazów spalinowych za kotłami lub turbinami gazowymi.

• Petrochemika i rafineria:

  • Wymienniki ciepła chłodzone powietrzem (chłodniarki powietrza) w jednostkach surowego, próżniowego, koksującego, FCC i hydrotreaterów.

  • Chłodnie gazowe do układów wodorowych, paliwowych lub gazowych.

• Chemikalia i nawozy:

  • Chłodnie i grzejniki gazowe do przetwarzania w liniach amoniaku, metanolu lub syntezy.

  • Kotły ciepła odpadowego i banki konwekcyjne z gazem spalinowym po stronie powłoki.

• Przemysł metali i procesów wysokotemperaturowych:

  • Recuperatory i cewki odzysku ciepła w piecach podgrzewających i liniach grzewczych.

  • Chłodnie i grzejniki powietrza w instalacjach spiekujących lub w systemach gazowych wysokich pieców.

• Systemy klimatyzacji, suszenia i przemysł ogólny:

  • Węgle ciepłego powietrza, węgle pary i podgrzewacze gazowe do suszarek i pieców.

  • Węgle wentylacyjne odzysku ciepła i baterie przemysłowe grzewcze powietrza.

P: Czy jest pan firmą handlową czy producentem?

A: producent, może też handlować.

P: Jak długi jest czas dostawy?

A: Ogólnie rzecz biorąc, jest to 10-15 dni, jeśli towary są w magazynie, lub to 30-40 dni, jeśli towary nie są w magazynie,

To zależy od ilości.

P: Czy dostarczasz próbki? Czy jest to za darmo czy dodatkowo?

A: Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić koszty frachtu.

P: Jakie są warunki płatności?

Płatność <= 2000USD, 100% z góry. Płatność>= 2000USD, 30% T/T z góry, saldo przed wysyłką.

Jeśli masz inne pytania, pls nie wahaj się skontaktować ze mną.
