Rury wymiennik ciepła z tytanu ASTM B862 klasy 2 walcowane na zimno - bezszwedzka odporność na korozję UNS R50400
Podstawowe właściwości
Miejsce pochodzenia:
Chiny
Nazwa marki:
Torich
Certyfikacja:
ISO9001 ISO 14001 TS16949
Numer modelu:
ASTM B338 Gr2
Nieruchomości handlowe
Minimalna ilość zamówienia:
1TON
Cena:
800-1000 USD/Ton
Warunki płatności:
L/C, T/T
Zdolność do zaopatrzenia:
50000 ton rocznie
Podsumowanie produktu
Bezszwowa rura wymiennika ciepła ze stali nierdzewnej walcowana na zimno ASTM B862 Klasa 2 Rura tytanowa ASTM B862 Klasa 2 to komercyjnie czysta tytanowa rura przeznaczona do pracy w warunkach odporności na korozję i wymiany ciepła, szczególnie w środowiskach, gdzie woda morska, chlorki, solanka, ...
Szczegóły produktu
Podkreślić:
rura ze stali węglowej
,rury wymiennika ciepła
Material:
Komercyjnie czysty tytan
Standard:
ASTM B862 gr.2; ASTM B338 / ASTM B861 dostępne w przypadku wymagań dotyczących rur bez szwu do wymie
Grade:
Klasa 2 / UNS R50400
Outside Diameter:
Typowy zakres rur bez szwu 9,5–24,4 mm; inne rozmiary na zamówienie
Wall Thickness:
Typowy zakres rur bez szwu 0,7–4,0 mm; dostępna minimalna ściana lub średnia ściana
Length:
1–12 m, przycięte na wymiar; Długości projektu można dostosować
Heat Treatment:
Wyżarzane lub odprężane w zależności od trasy produktu i wymagań zamówienia
Surface Condition:
Redukowane na zimno, redukowane na zimno i wyżarzane, trawione kwasem, polerowane lub czyszczone na
Opis produktu
Bezszwowa rura wymiennika ciepła ze stali nierdzewnej walcowana na zimno ASTM B862 Klasa 2
Rura tytanowa ASTM B862 Klasa 2 to komercyjnie czysta tytanowa rura przeznaczona do pracy w warunkach odporności na korozję i wymiany ciepła, szczególnie w środowiskach, gdzie woda morska, chlorki, solanka, mokry chlor, kwasy organiczne lub media utleniające sprawiają, że stal nierdzewna lub miedź-nikiel są zawodne. Klasa 2 / UNS R50400 zapewnia optymalną równowagę między odpornością na korozję, plastycznością, spawalnością i umiarkowaną wytrzymałością, z minimalną wytrzymałością na rozciąganie ASTM wynoszącą 345 MPa, granicą plastyczności 275 MPa i wydłużeniem 20% w stanie wyżarzonym.
Uwaga dotycząca dokładności technicznej: ASTM B862 formalnie dotyczy spawanych rur tytanowych i stopów tytanu, podczas gdy rury wymienników ciepła są bardziej bezpośrednio objęte normą ASTM B338, a rury bezszwowe normą ASTM B861. ASTM B338 specyficznie obejmuje bezszwowe i spawane rury tytanowe do skraplaczy i wymienników ciepła, a rury bezszwowe są produkowane z kęsów pustych poprzez redukcję na zimno lub ciągnienie na zimno.
Specyfikacja
| Pozycja | Opis |
|---|---|
| Materiał | Komercyjnie czysty tytan |
| Norma | ASTM B862 Gr.2; ASTM B338 / ASTM B861 dostępne dla bezszwowych rur wymienników ciepła |
| Klasa | Klasa 2 / UNS R50400 |
| Średnica zewnętrzna | Typowy zakres rur bezszwowych 9,5-24,4 mm; inne rozmiary na życzenie |
| Grubość ścianki | Typowy zakres rur bezszwowych 0,7-4,0 mm; dostępna minimalna grubość ścianki lub średnia grubość ścianki |
| Długość | 1-12 m, cięte na wymiar; długości projektowe można dostosować |
| Zakres tolerancji | Tolerancja OD / WT zgodnie z ASTM B338, ASTM B861 lub rysunkiem zakupowym |
| Prostowanie | Kontrolowane przez walcowanie na zimno, prostowanie i końcową inspekcję; dostępna tolerancja prostowania specyficzna dla projektu |
| Stan powierzchni | Redukowany na zimno, redukowany na zimno i wyżarzany, trawiony kwasem, polerowany lub czyszczony na jasno |
| Obróbka cieplna | Wyżarzany lub odprężony w zależności od procesu produkcyjnego i wymagań zamówienia |
| Inspekcja | Analiza chemiczna, próba rozciągania, kontrola wymiarowa, kontrola powierzchni, próba hydrostatyczna / pneumatyczna / wiroprądowa / ultradźwiękowa zgodnie ze specyfikacją |
Główne cechy
| Właściwość | Dokładna wartość / Wymaganie |
|---|---|
| Oznaczenie UNS | R50400 |
| Gęstość | 4,51 g/cm³ |
| Wytrzymałość na rozciąganie ASTM B338, min. | 345 MPa / 50 ksi |
| Granica plastyczności ASTM B338, odchylenie 0,2% | 275-450 MPa / 40-65 ksi |
| Wydłużenie ASTM B338, min. | 20% na 50 mm |
| Limit chemiczny: Fe | ≤0,30% |
| Limit chemiczny: O | ≤0,25% |
| Limit chemiczny: H | ≤0,015% |
| Przewodność cieplna | Około 22 W/m*°C w temperaturze pokojowej |
| Odporność na erozję-korozję w wodzie morskiej | Płynąca woda morska do około 40 m/s z niewielkim wpływem na materiał |
| Odnośnik do korozji szczelinowej | Tytan CP zazwyczaj nie wykazuje korozji szczelinowej w roztworach solnych poniżej 80°C, niezależnie od pH, w tym w warunkach silnie chlorowanych |
| Wskazówki dotyczące rozszerzania rur w płytach rurowych | Zazwyczaj sugeruje się około 10% redukcję grubości ścianki dla optymalnej wytrzymałości na wyciąganie |
Nasze zalety
| Obawy kupującego | Nasza praktyczna kontrola |
|---|---|
| "Czy ASTM B862 jest prawidłowy dla bezszwowej rury wymiennika ciepła?" | Zapobiegamy niedopasowaniu norm na etapie wyceny. ASTM B862 dotyczy spawanych rur tytanowych; jeśli kupujący potrzebuje prawdziwych bezszwowych rur wymienników ciepła, wyceniamy ASTM B338 lub ASTM B861 wraz z Klasą 2 / UNS R50400, podstawą grubości ścianki, metodą testowania i zakresem inspekcji. |
| "Czy tytan klasy 2 przetrwa pracę w środowisku chlorkowym lub morskim?" | Tytan klasy 2 jest wybierany do środowisk zawierających chlorki, chłodzenia wodą morską, solanek, mokrego chloru i mediów utleniających. Posiada silną odporność na korozję ogólną, wżerową, szczelinową, erozyjną oraz pękanie korozyjne naprężeniowe pod wpływem chlorków. |
| "Czy rurę można rozszerzyć w płytach rurowych bez ryzyka wycieku?" | Kontrolujemy średnicę zewnętrzną, grubość ścianki, stan wyżarzania, czystość powierzchni i prostowanie. W przypadku rozszerzania w płytach rurowych, redukcja grubości ścianki o około 10% jest stosowana jako praktyczna referencja inżynieryjna dla wytrzymałości na wyciąganie. |
Normy wykonania
| System norm | Obowiązująca norma | Krótki opis |
|---|---|---|
| ASTM | ASTM B862 | Spawane rury tytanowe i stopy tytanu do pracy w warunkach odporności na korozję i podwyższonej temperatury |
| ASTM | ASTM B338 | Bezszwowe i spawane rury tytanowe do skraplaczy, parowników i wymienników ciepła |
| ASTM | ASTM B861 | Bezszwowe rury tytanowe i stopy tytanu do pracy w warunkach odporności na korozję i podwyższonej temperatury |
| ASME | ASME SB-338 / SB-861 / SB-862 | Materiały równoważne zgodnie z kodem kotłów i naczyń ciśnieniowych, gdy projekt wymaga zgodności z ASME |
| EN / DIN | DIN 17861 / DIN 17869 / materiał EN 3.7035 | Europejskie odniesienie do rur i rurek tytanowych CP Klasa 2 / tytanowych |
| JIS | JIS H 4630 / powiązane normy dotyczące rur tytanowych | Japońskie odniesienie do rur tytanowych, z zastrzeżeniem dopasowania klasy zamówienia |
| GB | GB/T 3624, GB/T 3625, GB/T 26057 | Chińskie odniesienia do rur i rurek tytanowych i stopów tytanu, wybierane zgodnie z trasą bezszwową lub spawaną |
| GOST | Normy dotyczące rur i rurek tytanowych GOST według projektu | Stosowane, gdy dokumentacja projektowa CIS wymaga akceptacji opartej na GOST |
Pole zastosowania
Rury skraplaczy chłodzonych wodą morską dla elektrowni przybrzeżnych.
Rura tytanowa klasy 2 jest stosowana jako materiał rur skraplaczy, gdzie woda morska o wysokiej zawartości chlorków atakuje rury ze stali nierdzewnej lub stopów miedzi. Jej odporność na korozję pozwala na stabilną pracę wymiany ciepła, zmniejsza ryzyko wycieków i wydłuża okresy międzyobsługowe w systemach wody chłodzącej.
Skład chemiczny
Referencyjne klasy powszechnie stosowane w specyfikacjach rur tytanowych ASTM. Wartości podano w procentach wagowych; tytan stanowi resztę, chyba że zaznaczono inaczej.
| Klasa | N max | C max | H max | Fe max | O max | Al | V | Pd | Mo | Ni | Ti |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Klasa 1 | 0,03 | 0,08 | 0,015 | 0,20 | 0,18 | -- | -- | -- | -- | -- | Reszta |
| Klasa 2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | -- | -- | -- | -- | -- | Reszta |
| Klasa 3 | 0,05 | 0,08 | 0,015 | 0,30 | 0,35 | -- | -- | -- | -- | -- | Reszta |
| Klasa 7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | -- | -- | 0,12-0,25 | -- | -- | Reszta |
| Klasa 12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | -- | -- | -- | 0,2-0,4 | 0,6-0,9 | Reszta |
Właściwości mechaniczne
Właściwości rozciągania w temperaturze pokojowej w normalnie dostarczanym stanie wyżarzonym.
| Klasa | Wytrzymałość na rozciąganie min. | Granica plastyczności 0,2% odchylenia min. | Granica plastyczności max. | Wydłużenie min. |
|---|---|---|---|---|
| Klasa 1 | 240 MPa / 35 ksi | 138 MPa / 20 ksi | 310 MPa / 45 ksi | 24% |
| Klasa 2 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| Klasa 3 | 450 MPa / 65 ksi | 380 MPa / 55 ksi | 550 MPa / 80 ksi | 18% |
| Klasa 7 | 345 MPa / 50 ksi | 275 MPa / 40 ksi | 450 MPa / 65 ksi | 20% |
| Klasa 12 | 483 MPa / 70 ksi | 345 MPa / 50 ksi | -- | 18% |

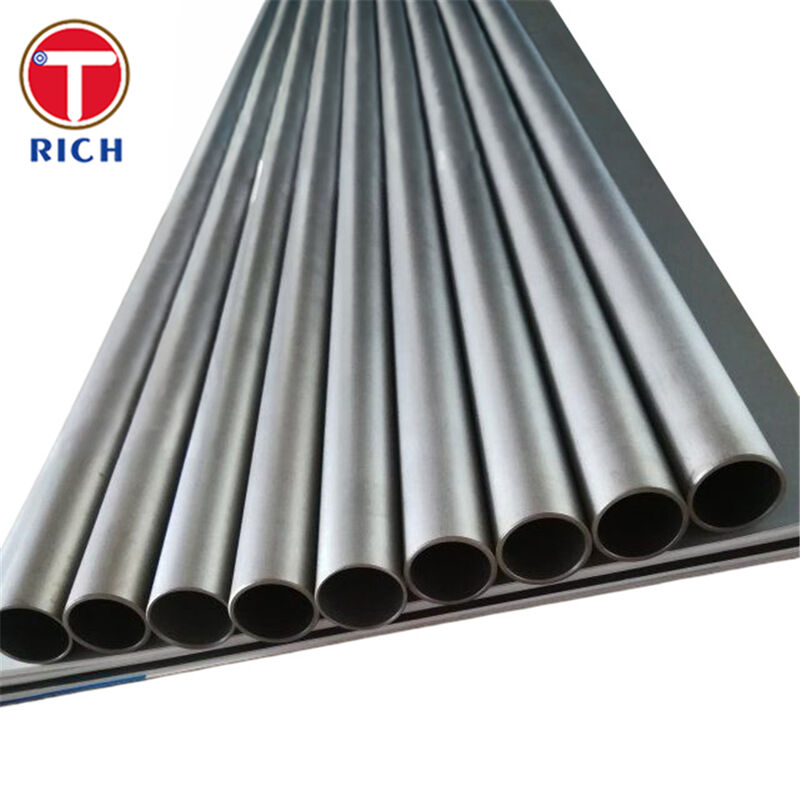

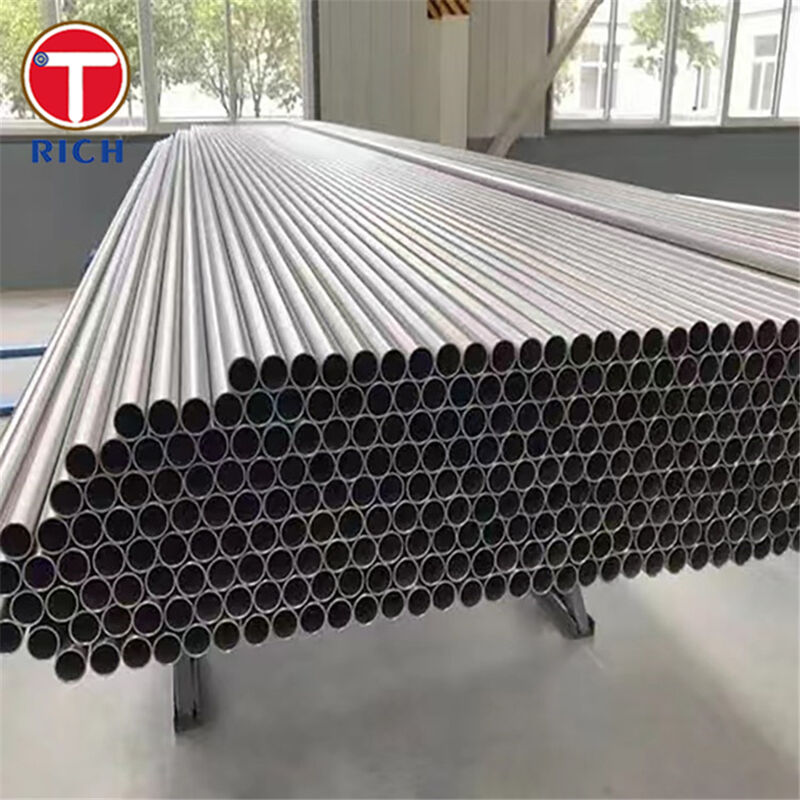

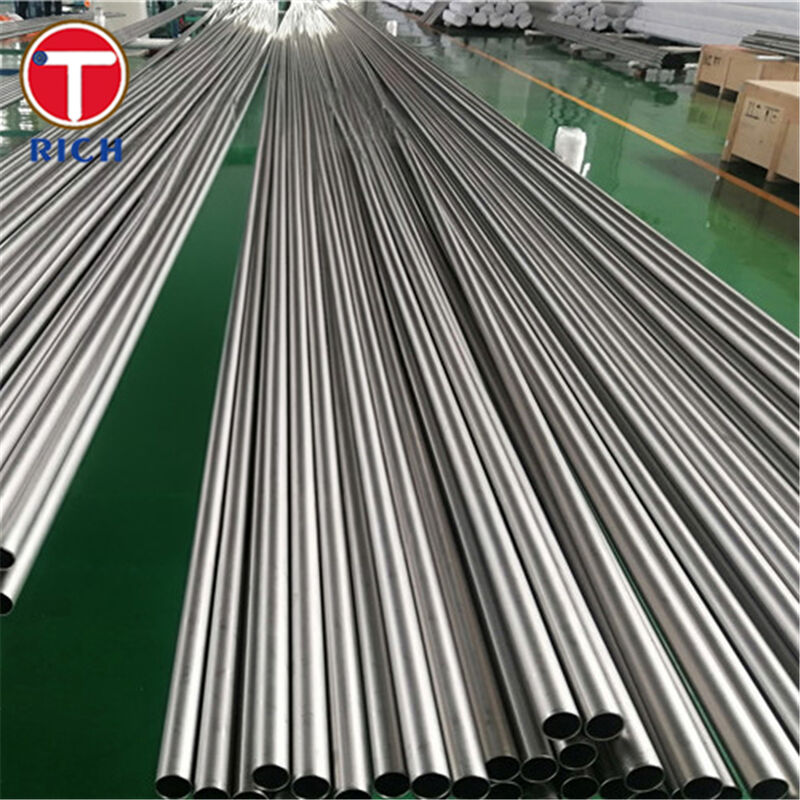

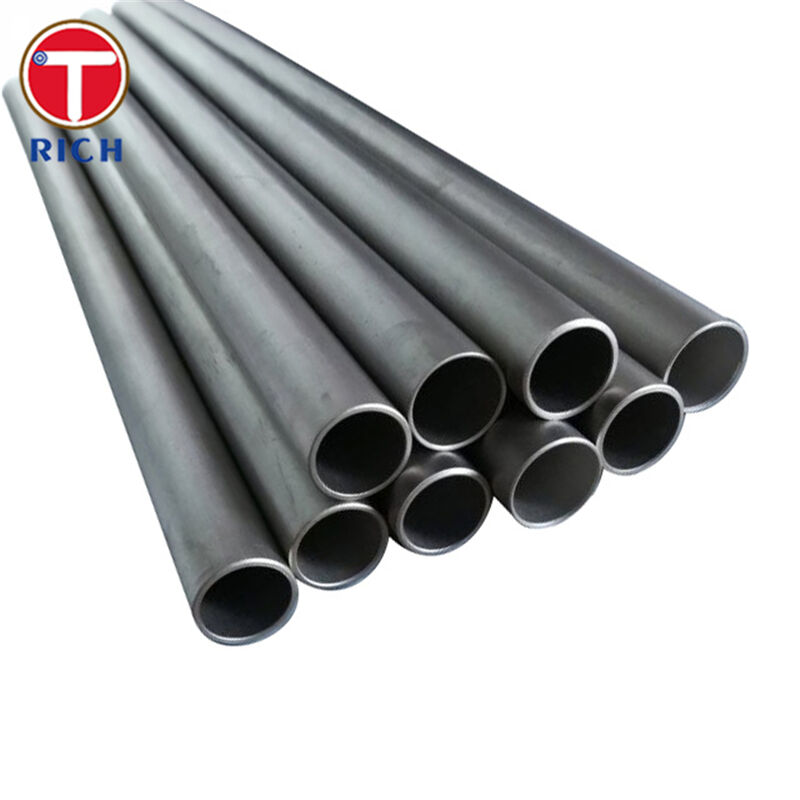

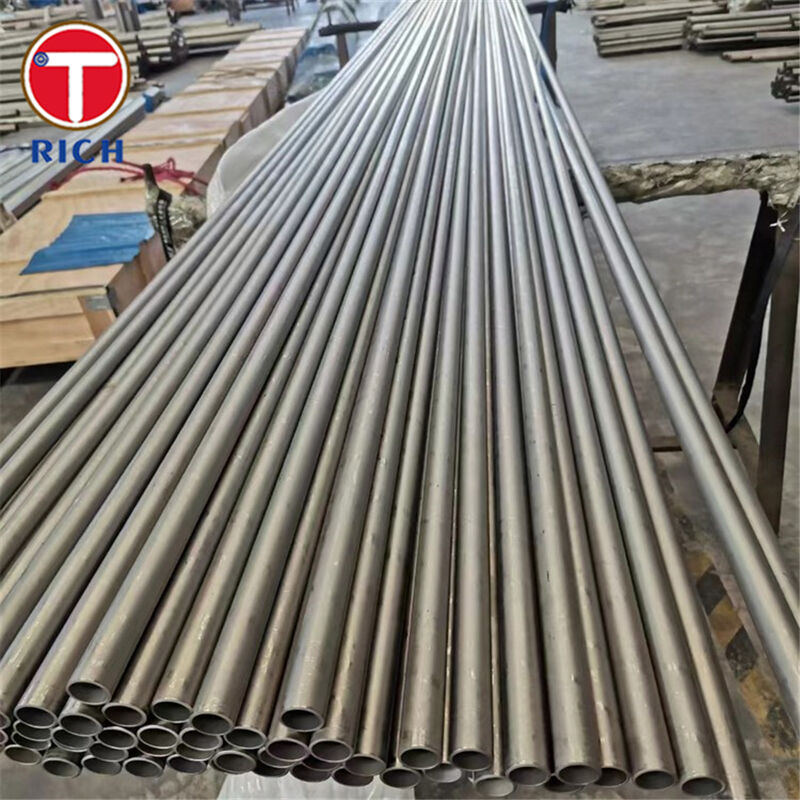

Obrazy produktów
Często zadawane pytania
P: Czy jesteś firmą handlową czy producentem?
O: Producent, może również prowadzić handel.
P: Jak długi jest czas dostawy?
O: Ogólnie rzecz biorąc, jest to 10-15 dni, jeśli towary są w magazynie, lub 30-40 dni, jeśli towary nie są w magazynie, w zależności od ilości.
P: Czy dostarczacie próbki? Czy jest to bezpłatne czy dodatkowe?
O: Tak, moglibyśmy zaoferować próbkę bezpłatnie, ale musimy pokryć koszt frachtu.
P: Jakie są Twoje warunki płatności?
O: Płatność ≤ 2000 USD, 100% z góry. Płatność ≥ 2000 USD, 30% T/T z góry, saldo przed wysyłką. Jeśli masz inne pytanie, skontaktuj się ze mną.
