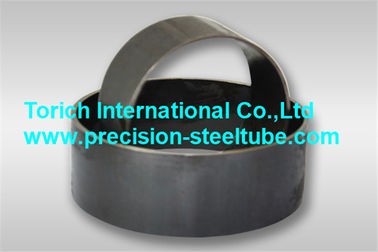

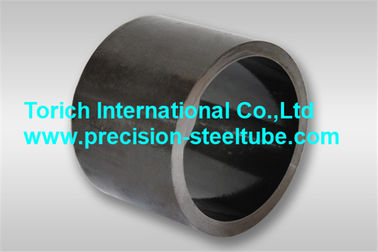

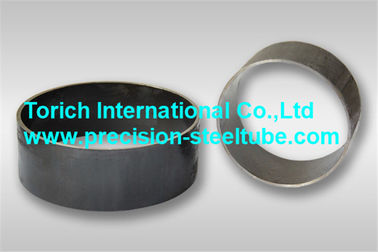

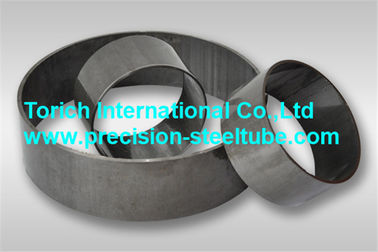

SAE J525 Automotive Steel Tubes, DOM Drawn Over Tuleja trzpieniowa wyżarzona
Szczegóły produktu
low carbon steel pipe
,Rury stalowe mechaniczne
SAE J525 Rury stalowe dla pojazdów, rurki i rurki stalowe dla pojazdów DOM
Szybki szczegół:
SAE J525 Słodzone wciąganie na zimno Rury z stali niskowęglowej wygrzewane do gięcia i płomienia
Zakres rozmiarów:O.D.:30-350mm W.T.:1-15mm L: 12000mm lub Cut to Short Pieces zgodnie z określoną długością
Zastosowanie:do gięcia i płomienia, części samochodowych
Produkcja:
Rurka jest wykonana z stali walcowanej płaskiej w postaci rury, której krawędzie są połączone i stopione ze sobą spawaniem elektrycznym.przewód jest znormalizowany i poddany operacji wyciągania na zimno, która musi skutkować co najmniej 15-procentowym zmniejszeniem przekroju poprzecznego, z czego 8% polega na zmniejszeniu grubości ścian.Rury muszą być znormalizowane za pomocą metody kontrolowanej atmosferą w celu uzyskania gotowego produktu, który spełni wszystkie wymagania SAJ525.
Wymiary i tolerancje:
Tolerancje stosowane do średnicy zewnętrznej i średnicy wewnętrznej rur są przedstawione w tabeli 1.
Tolerancje mające zastosowanie do grubości ściany rur są przedstawione w tabeli 2.
Tolerancje wymiarowe mogą mieć zastosowanie tylko do dwóch z trzech wymiarów rur (OD, ID lub ściany)
Jeżeli między klientem a nami nie uzgodniono inaczej, tolerancje wymiarowe mają zastosowanie do wymiarów OD i ścian rur.
| Tabela 1 - Tolerancja zewnętrznej średnicy rur | |||||||
| Rury nominalne OD mm | Tolerancja OD ± mm | Tolerancja Id ± mm | |||||
| Do dziewiątej.50 | 0.05 | 0.05 | |||||
| Powyżej 9,50 do 15,88 włącznie | 0.06 | 0.06 | |||||
| Powyżej 15,88 do 50,80 włącznie | 0.08 | 0.08 | |||||
| Powyżej 50,8 do 63,50 włącznie | 0.10 | 0.10 | |||||
| Powyżej 63,50 do 76,20 włącznie | 0.13 | 0.13 | |||||
| Powyżej 76,20 do 100,00 włącznie | 0.15 | 0.15 | |||||
| Tolerancja WT nie przekracza 10% | |||||||
| Tabela 2 - Tolerancja grubości ścian rur | |||||||
| Nazwa Gęstość ściany | Nominalna dawka dawkowania Przez 22 mm ± mm | Nominalna dawka dawkowania 22-48 mm ± mm | Nominalna dawka dawkowania 48-100 mm ± mm | ||||
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 | ||||
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/0.08 | ||||
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.40 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 3.75 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 4.00 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.19 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/0.13 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| Tabela 2 - Wymogi chemiczne | |||||||
| Elementy | % | ||||||
| Węgiel | 0.06-0.18 | ||||||
| Mangan | 0.30 do 0.60 | ||||||
| Fosforprys | 0.040 maks. | ||||||
| Siarka | 0.050 maks. | ||||||
| Tabela 3 - WŁASNOŚCI MEKANICzne | |||||||
| Właściwości | Wartość | ||||||
| Siła wydajności, min. | 170 Mpa | ||||||
| Ultimate Strenth, min. | 310 Mpa | ||||||
| Wyciąganie w 50 mm, min | 35% | ||||||
| Twardość (Rockwell B),max | 65.00 | ||||||
-
