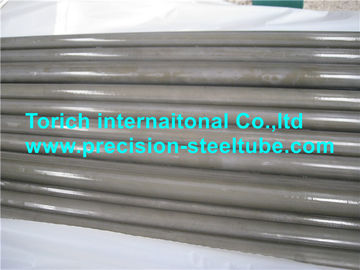

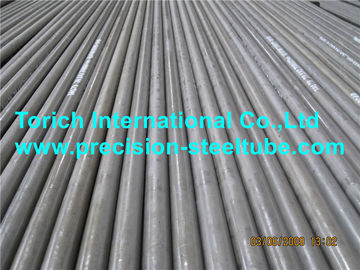

BS 3059 Gr 360 Rury wymiennik ciepła ze stali węglowej, rury bezszwowe gotowe na gorąco

Rurka wymiennik ciepła ze stali węglowej BS 3059 Gr 360 to rurka bezszwowa, wykonana na gorąco, przeznaczona do zastosowań w kotłach, supergrzejnikach i systemach transferu ciepła wymagających kontrolowanej chemii,integralność ciśnienia i działanie w podwyższonych temperaturachStopa 360 to stopa stali o niskiej zawartości węgla określona historycznie w BS 3059 część 2, o zakresie wytrzymałości na rozciąganie 360-500 MPa, minimalnej wytrzymałości wytrzymałości 235 MPa i minimalnym wydłużeniu 24%.

W przypadku wytwarzania wymiennika ciepła konstrukcja bezszwowa eliminuje wzdłużne szwy spawania i zapewnia jednolitą odporność na ciśnienie wokół obwodu rury.Gorące wykończenie sprawia również, że produkt nadaje się do stosunkowo dużych rozmiarów produkcji i do kolejnych operacji, takich jak cięcie, gięcia, rozszerzania i montażu rury do arkusza.

BS 3059 to starsza brytyjska specyfikacja. BS 3059-2:1990 została wycofana w 2002 r.; w przypadku nowych projektów nabywcy często przeglądają obecne normy rur ciśnieniowych, takie jak BS EN 10216-2:2024 wraz z oryginalną specyfikacją konstrukcyjną wyposażenia przed zatwierdzeniem wymiany.

Specyfikacje

Główne cechy

Kontrołowana chemika niskoemisyjna:Poziom węgla w klasie 360 ogranicza się do maksymalnie 0,17%, mangan do 0,40 ∼0,80% i krzemu do 0,10 ∼0,35%.o pojemności nieprzekraczającej 50 W.

Wymagana wytrzymałość mechaniczna:Specyfikacja wytrzymałości na rozciąganie wynosi 360 500 MPa, minimalna wytrzymałość wytrzymałości wynosi 235 MPa, a minimalne wydłużenie wynosi 24%.Deformacja gięcia i zdolność do utrzymywania ciśnienia.

Ograniczony fosfor i siarka:Zarówno fosfor, jak i siarka są ograniczone do maksymalnie 0,035%.Kontrola tych pozostałych elementów jest ważna dla utrzymania czystości stali i zmniejszenia ryzyka zmniejszenia elastyczności podczas formowania rur.

Granica ciśnienia bez szwu:Wykonanie bezszwodowe z ciepłym wykończeniem zapewnia ciągłą ścianę rur bez podłużnego spawanego złącza,dopasowanie rury do sprzętu przenoszącego ciepło zawierającego ciśnienie, w przypadku gdy wymagana jest spójność materiału obwodowego.

System sterowania wymiarami do instalacji rur:BS 3059 umożliwia kontrolę wymiarów w celu określenia OD, grubości ściany, prostoty i długości cięcia w celu zapewnienia zgodności z otworami w arkuszach rur, płytami nośnymi i operacjami gięcia rur.

Nasze korzyści

1W jaki sposób kontrolowana jest identyfikowalność materiału w przypadku wymienników ciepła?

W przypadku konserwacji kotłów i wymienników ciepła jednym z głównych zagrożeń związanych z zakupem jest mieszanie rur z różnych temperatur lub dostarczanie materiału, którego faktyczna chemia nie może być identyfikowana z zamówioną jakością.

Każda partia produkcji może być kontrolowana przez numer ciepła i powiązana z odpowiednimi wynikami analizy chemicznej i wynikami badań mechanicznych.liczba ciepła, wymiarów, trasy produkcji i wyników badań, tak aby można było śledzić rurę od surowca do gotowego zestawu.

2Jak kontrolować nadmiar i grubość ścian w celu rozszerzenia tablicy rur?

Producenci wymienników ciepła zwracają szczególną uwagę na nadmierne zmiany OD, ekscentryczność ścian i lokalne rozrzedzanie ścian, ponieważ warunki te bezpośrednio wpływają na rozszerzanie mechaniczne,hydrauliczne rozszerzanie i uszczelnianie płytki rur.

W przypadku zamówień wymagających ścisłego dopasowania płytki rur, wymagana klasa tolerancji ODTolerancja ścian i metoda pomiaru powinny być podane na zamówieniu przed produkcją.

3Jak sprawdzana jest jakość rur przed wysyłką?

W przypadku rur służbowych pod ciśnieniem sam wygląd nie wystarcza, a profesjonalni nabywcy zazwyczaj wymagają potwierdzenia chemicznego składu, właściwości mechanicznych, wymiarów i integralności ciśnienia.

Kontrola może obejmować analizę chemiczną, badanie rozciągania, pomiar wymiarów, kontrolę prostoty, wizualną kontrolę powierzchni oraz hydrostatyczne lub stosowne nieniszczące badania wycieków.Dodatkowe badania ultradźwiękowe lub wirusowe mogą być uzgodnione, jeżeli wymagają tego specyfikacje projektu..

Standardy wykonania

Następujące normy dotyczą podobnych zastosowań w kotlach, ciśnieniowych lub w rurkach wymienników ciepła.Należy traktować je raczej jako porównywalne rodziny specyfikacji niż automatyczne ekwiwalenty klasy za klasą..

Zastępowanie materiału między tymi normami powinno zostać potwierdzone na podstawie składu chemicznego, właściwości mechanicznych w temperaturze pokojowej, danych projektowych w podwyższonej temperaturze, wymiarów,wymagania w zakresie kontroli i kod projektowania urządzeń ciśnieniowych.

Zastosowanie

Rurka wymiennika ciepła wody odnośnej kotła w formie muszli i rury

BS 3059 Gr 360 Gorąco wykończone rury bezszwodowe mogą być stosowane jako element przeniesienia ciepła w wymienniku ciepła wody podgrzewnej kotłowego w formie muszli i rury.

W tym zastosowaniu woda lub inny płyn procesowy przepływa przez otwór rury, podczas gdy ciepło płynie wokół powierzchni zewnętrznej.zawierające ciśnienie wewnętrzne, przenosząc ciepło przez ścianę rur i utrzymując stabilność wymiarową w miejscu, w którym przechodzi przez płyty nośne i arkusze rur.

W specyfikacji zakupu dla tego konkretnego zastosowania należy określić średnicę zewnętrzną, grubość ściany, długość rury, wymagania dotyczące rozszerzenia arkusza rury,wymagania dotyczące badań ciśnieniowych i wszelkie dodatkowe badania nieniszczące.

Skład chemiczny

Właściwości mechaniczne

Warunki obróbki cieplnej i dostarczania

P: Czy jest pan firmą handlową czy producentem?

A: producent, może też handlować.

P: Jak długi jest czas dostawy?

A: Ogólnie rzecz biorąc, to 10-15 dni, jeśli towary są na magazynie, lub to 30-40 dni, jeśli towary nie są na magazynie,

To zależy od ilości.

P: Czy dostarczasz próbki? Czy jest to za darmo czy dodatkowo?

A: Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić koszty frachtu.

P: Jakie są warunki płatności?

Płatność <= 2000USD, 100% z góry. Płatność>= 2000USD, 30% T/T z góry, saldo przed wysyłką.

Jeśli masz inne pytania, pls nie wahaj się skontaktować ze mną.
