Miejsce pochodzenia: | ZHEJIANG CHINY |
---|---|
Nazwa handlowa: | TORICH |
Orzecznictwo: | ISO 9001 |
Numer modelu: | Brązowy Fintube |
Minimalne zamówienie: | 1 TON |
Cena: | USD 1500-2000 Per Ton |
Szczegóły pakowania: | W pakietach |
Czas dostawy: | 4-6 tygodni |
Zasady płatności: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
Możliwość Supply: | 500 ton miesięcznie |
Rodzaj: | Bez szwu, spawany | Podanie: | Wymiennik ciepła |
---|---|---|---|
Orzecznictwo: | ISO | Standard: | ASTM, JIS, AISI, DIN, EN |
Grubość: | 1 mm-40 mm | Średnica zewnętrzna: | 6-630 mm |
Technika: | Rysowane na zimno | ||
High Light: | brązowe rurki wymiennika ciepła z szpilką do włosów,rurka z żebrami osadzonymi w aisi,rurka z płetwami o grubości 1 mm; |

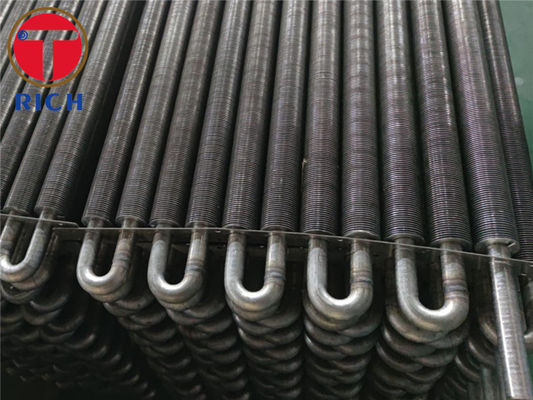

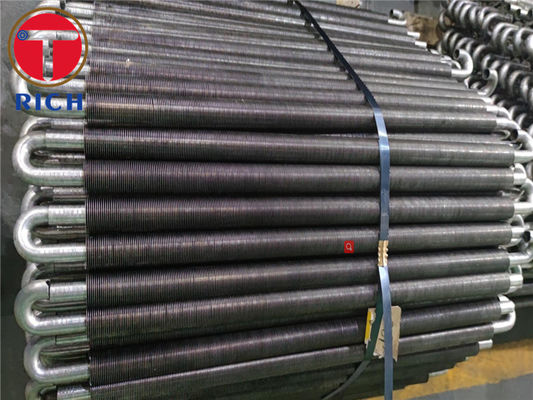

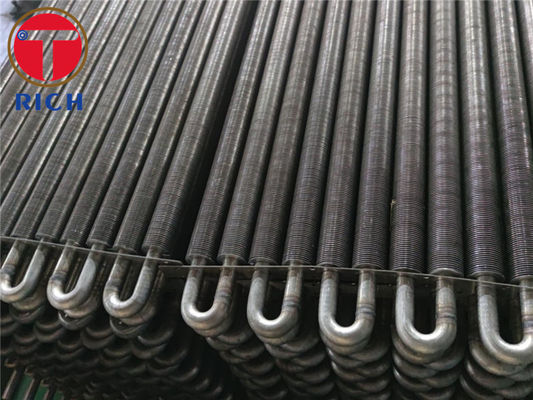

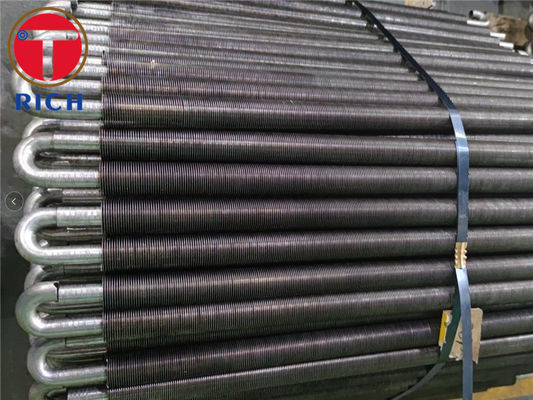

Brązowy szpilkowy wymiennik ciepła Fintube Brązowy Fintube wbudowana rura żebrowana
Osadzone urządzenia linii produkcyjnej rur żebrowanych są z powodzeniem produkowane po wielu latach
doświadczenia i praktyki, sukcesywnie wchodząc na rynek.Sprzęt jest zmodernizowany
w nawiązaniu do zaawansowanej technologii brytyjskich urządzeń z wbudowanymi rurami żebrowanymi.Sterowanie PLC
tryb jest opracowywany zgodnie z krajowymi wymaganiami produkcyjnymi, prosta obsługa - przetwarzanie -
kompletne urządzenia wspierające, a wytwarzane produkty mogą być porównywalne z zaawansowanym sprzętem
Wbudowana spiralna rura żebrowana ma na celu wstępne przetworzenie rowka spiralnego o określonej szerokości i głębokości na rurze stalowej,
a następnie nałożyć taśmę stalową na rurę stalową na tokarce.W procesie nawijania, ze względu na pewne napięcie wstępne,
taśma stalowa będzie ciasno powiązana w spiralnym rowku, aby zapewnić pewną powierzchnię styku między stalą
taśma i rura stalowa.Aby zapobiec odskakiwaniu i odpadaniu taśmy stalowej, oba końce stali
taśmę należy przyspawać do rury stalowej.W celu ułatwienia intarsji, powinna istnieć pewna szczelina boczna między
taśma stalowa i spiralny rowek.Jeśli prześwit boczny jest zbyt mały, aby tworzyć zakłócenia, proces mozaiki jest trudny
aby postępować płynnie.Ponadto nawinięta taśma stalowa zawsze ma pewne odbicie, co sprawia, że taśma stalowa
a dolna powierzchnia spiralnego rowka nie może być dobrze połączona.
Wymagania dotyczące przetwarzania produktu dla osadzonej spiralnie rurki żebrowanej (osadzonej)
1 głębokość mozaiki i stabilność
1.1 test siły odrywania: ponad 8 kg lub rozerwanie paska aluminiowego;
1.2 głębokość wkładki: 0,35 ~ 0,5, w zależności od grubości ścianki rury pieca;
1.3 stabilność wkładki: próbka siły wyciągania pierwszego elementu w każdej zmianie spełnia wymagania 1,1
1.4 wbudowana rura powinna być wykonana ze stali nierdzewnej i stali węglowej, a grubość ścianki rury powinna
nie mniej niż 2mm
1,5 średnicy osadzonej rury DN20 ~ 38 (brytyjska norma amerykańska zgodnie z wymaganiami 1,5)
1.6 po osadzeniu nie ma pęknięć ani pęknięć na powierzchni rury
1.7 wysokość inkrustowanego kawałka należy obliczać zgodnie ze średnicą rury – na ogół połowa średnicy rury,
ale nie wyższy niż 57 mm
2 dokładność wymiarowa produktu
2.1 całkowita długość segmentu skrzydła wynosi-5 mm ~ + 5 mm, a dokładność ruchu segmentu wynosi - 0,3 mm ~ + 0,4 mm
2,2 odstępy między plasterkami + 0,21 mm lub więcej
2.3 prostopadłość lameli i rur stalowych - 1 stopień do + 1 stopień
2.4 płaskość wkładki wynosi -0,1 mm ~ + 0,1 mm, z wyjątkiem różnicy wysokości spowodowanej tolerancją grubości samej płetwy
Różnica wysokości 2,5 wkładki - 0,1 mm ~ + 0,1 mm, z wyjątkiem różnicy wysokości spowodowanej tolerancją wymiarową samej płetwy
2.6 w warunkach tego samego materiału rury stalowej, tego samego skoku i liczby żeber, długości różnych rur żebrowanych
zmienia się tak samo po inkrustacji
3 prędkości mozaiki
Zewnętrzna średnica rury podstawowej wynosi 20 ~ 50 w zależności od średnicy rury i odstępów między arkuszami
