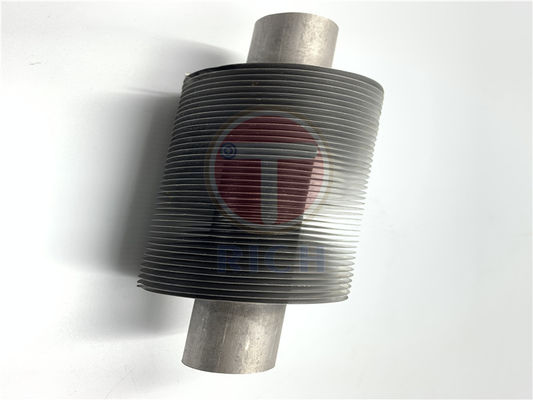

304 316 16m3 Stal stopowa ze stali węglowej Sa179 Wbudowana rura płetwowa
Szczegóły produktu
16m3 osadzona rura żeberkowa
,osadzona rura żeberkowa sa179
,304 użebrowany wymiennik ciepła z rurką
304 316 16Mo3 Stal węglowa stopa stalowa wbudowana G Fin Tube Fin And Tube Heat Exchanger Dx Fintube dla wymienników ciepła
Rury z płetwami są stosowane w zastosowaniach obejmujących transfer ciepła z ciepłego płynu do chłodniejszego płynu przez ścianę rury.(1) różnica temperatury między dwoma płynami2) współczynnik przenoszenia ciepła między każdym z płynów a ścianą rurki; oraz 3) powierzchnia, na którą jest narażony każdy płyn.gdzie powierzchnia powierzchni zewnętrznej nie jest znacząco większa niż powierzchnia powierzchni wewnętrznej, płyn o najniższym współczynniku przenoszenia ciepła będzie określał ogólną szybkość przenoszenia ciepła.W przypadku gdy współczynnik przenoszenia ciepła płynu wewnątrz rurki jest kilkakrotnie większy niż współczynnik przenoszenia ciepła płynu znajdującego się poza rurką (np. para wewnątrz i olej na zewnątrz), całkowita szybkość przenoszenia ciepła może być znacznie poprawiona poprzez zwiększenie zewnętrznej powierzchni rurki. the product of heat transfer coefficient for the outside fluid multiplied by the outside surface area is made to more closely match the product of the inside fluid heat transfer coefficient multiplied by the inside surface area.
Materiał rury bazowej:SA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG Fin
Materiał:CS; FPM67Fins X 1,5 mm THK x 75 mm W x 160 mm H
Proces produkcji:Przyjmuje wysokiej częstotliwości spawania technologii spiralnej, krajowej technologii patentowej z wysokiej częstotliwości zasilania jako źródło ciepła do ogrzewania taśmy stalowej, rury stalowej w tym samym czasie,być spawane ze sobą Materiał: Stal, stal węglowa itp. Pustka rurka OD: 25-63 mm Płaszczyzna płetwy: 8-30 mm Wysokość płetwy: < 200 mm Grubość płetwy: 1,5-3,5 mm
| Nazwa | Rurka bazowa (OD) mm | Płetwo płetwy (mm) | długość (m) | |||
| Min. | Maksymalnie | Min. | Maksymalnie | Min. | Maksymalnie | |
| Wyrzucone rury z aluminiowych płetw | 12.7 | 51 | 2.1 | 10 | 0.5 | 20 |
| L/LL/KL aluminiowa rurka z płetwami | 19 | 51 | 2.1 | 3.2 | 0.5 | 15 |
| Wbudowana aluminiowa rurka z płetwami | 19 | 42 | 2.3 | 3.2 | 0.5 | 15 |
| Rurka niskopłetwowa | 12.7 | 32 | 0.8 | 2 | 0.5 | 20 |
| Rurka spiralna z płetwami | 12.7 | 70 | 0.5 | 20 | ||
| ERW HF spiralna płyta | 16 | 219 | 3 | 25 | 0.5 | 28 |
| ERW HF spiralna, zębistej płetwy | 16 | 219 | 3 | 25 | 0.5 | 28 |
| szerokość ząbkowana ((mm) 10 min ~ 26 max | Głębokość ząbkowana ((mm) 4 min ~ 16 max | |||||
| Rurka z zaciskami ERW | 89 | 200 | 16 | 50 | 2 | 15 |
| Rurka z płetwami H/HH ERW prądu stałego | 25 | 51 | 9 | 25 | 1 | 15 |
| Płetwy H/HH | Długość ((mm) 60 min-150 max | Gęstość ((mm) 1.5 min~4 max | Szerokość ((mm) 30 min~max 50 | |||
Wnioski
Typowe przykłady zastosowań, w których wykorzystywane są rury z płetwami, to:
Szeroki zakres ekonomizerów i jednostek odzysku ciepła odpadowego do wykorzystania ciepła z gazów spalinowych kotłów, spalin turbin gazowych, spalarni itp.
Jednostki odwodniania glikolu
Ogrzewacze pod paleniem, takie jak vaporizery LNG, przedgrzewacze powietrza, ogrzewacze olejowe itp.
Wytwarzacze z asfaltu
Chłodniki powietrza, takie jak chłodniki wody kompresorowej i chłodniki oleju smarowego
Płyty do suszenia drewna i podobne zastosowania
Ogrzewacze dla zwierząt hodowlanych i szklarni
-
