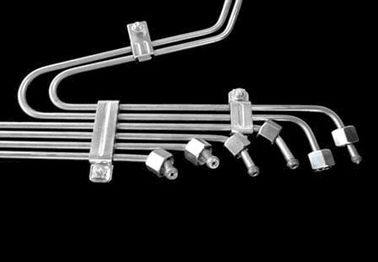

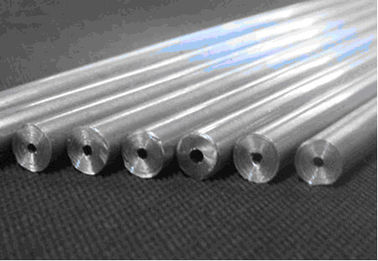

Rury hydrauliczne olejowe ISO 8535 do wysokociśnieniowego wtrysku paliwa
Szczegóły produktu
honed hydraulic cylinder tubing
,szlifowane cylindra hydraulicznego
ISO 8535 Wydzielanie paliwa w silnikach hydraulicznych o wysokim ciśnieniu
Grubość ściany 1-12,5 mm
Średnica4-30 mm
Długość 5-6 m Na żądanie

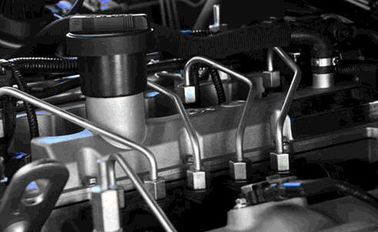

Zastosowanie:silniki wysokoprężne z zapłonem kompresyjnym
Metoda wytwarzania: muszą być wytwarzane ze stali niestopowej jakości lub równorzędnej stali wytworzonej w procesie wytwarzania stali, który zapewnia bardzo jednorodną strukturę.
Po ostatecznym zmniejszeniu rury następuje obróbka w celu osiągnięcia określonych właściwości mechanicznych.
Charakterystyka:Precyzja, gładkie wykończenie, czystość, wysokie właściwości mechaniczne.
Warunek dostawy: NBK/GBK.
Warunki powierzchni zewnętrznej
0Nie.
1:Powierzchnia zewnętrzna w stanie przetworzonym, bez dodatkowego wykończenia.
2.Zynk elektroplacowany o grubości warstwy powłoki co najmniej 8 μm i dodatkowym bezbarwnym chromatingua)
3Zink elektroplacowany o grubości warstwy powłoki co najmniej 8 μm i dodatkowym żółtym chromat
4,5,6,7,8 Rezerwowane do dalszego stosowania
9 Zgodnie ze specyfikacją, z zastrzeżeniem porozumienia
A: Chromatyzacja zgodnie z normami ISO2080 i ISO4520
Charakterystyka:
Właściwości mechaniczne
| Kod | Wytrzymałość na rozciąganie Rm N/mm2Min. | Wzrost wytrzymałości Rp0.2 N/mm2Min. | Wydłużenie A5 % | Twardość HV Maksymalnie |
| 1 | 310 | 205 | 30 | 115 |
| 2 | 360 | 220 | 23 | 150 |
| 3 | 490 | 335 | 22 | 194 |
| 4 | 600 | 430 | 15 | 280 |
| Uwaga: Właściwości mechaniczne mają zastosowanie, gdy rurki są badane zgodnie z normami ISO6507-1 i ISO6892-1. | ||||
Tolerancja
Średnica wewnętrzna, d
d≤4 mm:±0,05 mm dla silników klasy 2 (dla silników wysokoprężnych)
± 0,025 mm dla klasy 1 ((do badań pompy wtryskowej paliwa)
d> 4 mm:±0,10 mm
Średnica zewnętrzna,D
D<8 mm:±0,06 mm
D≥8mm: ±0,10mm
W odniesieniu do klasy 1 i klasy 2 proszę zwrócić się do powyższego wyjaśnienia.
Maksymalna wartość koncentryczności średnicy zewnętrznej rury w stosunku do średnicy wewnętrznej musi być proporcjonalna do grubości ściany, jak pokazano na rysunku 1.
Odniesienia normatywne: ISO404 Stali i wyrobów stalowych Generalne wymagania techniczne dotyczące dostaw.
ISO6507-1 Materiały metalowe ◄ Badanie twardości Vickera ◄Część 1: Metoda badania
ISO 6892-1 Materiały metalowe Badanie rozciągania Część 1:Metoda badania w temperaturze pokojowej
ISO12345 Silniki wysokoprężne Ocena czystości urządzeń wtrysku paliwa
-
