Aluminiowe żeberkowane rury typu G z mechanicznym blokowaniem żeber do szerokiego zakresu projektowania termicznego i szerokiej kompatybilności rur bazowych
Podstawowe właściwości
Miejsce pochodzenia:
Zhejiang/Chiny
Nazwa marki:
TORICH
Numer modelu:
ASTM A179
Nieruchomości handlowe
Minimalna ilość zamówienia:
1 Ton
Cena:
USD 800-1000 Ton
Warunki płatności:
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:
60000 ton / rok
Podsumowanie produktu
Rury aluminiowe typu G do przemysłowych wymienników ciepła Rury aluminiowe typu G do przemysłowych wymienników ciepła Aluminiowe rury z płetwami typu G to mechanicznie osadzone rury z płetwami zaprojektowane do skutecznego przenoszenia ciepła z strony powietrza w przemysłowych wymiennikach ciepła...
Szczegóły produktu
Podkreślić:
high carbon steel tube
,heat exchanger tubes
Base Tube Material:
Stal węglowa, stal stopowa, stal nierdzewna lub aluminium
Fin Material:
Aluminium; Typowe stopy żeber przemysłowych obejmują 1060 i 1100
Common Base Tube Standards:
ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192
Base Tube Outside Diameter:
12mm-219mm
Base Tube Wall Thickness:
1,2 mm-6,0 mm
Fin Height:
8 mm-30 mm
Fin Thickness:
0,8 mm-3,0 mm
Fin Pitch:
2,0 mm-20 mm
Opis produktu
Rury aluminiowe typu G do przemysłowych wymienników ciepła
Rury aluminiowe typu G do przemysłowych wymienników ciepła
Aluminiowe rury z płetwami typu G to mechanicznie osadzone rury z płetwami zaprojektowane do skutecznego przenoszenia ciepła z strony powietrza w przemysłowych wymiennikach ciepła.Aluminiowy pas płetwy jest zwinięty w obrobiony sznurek spiralny na rurociągu podstawy, a następnie mechanicznie zablokowane, zapewniając silniejszą retencję płetwy i stabilniejszy kontakt termiczny niż proste konstrukcje płetwy z zaciskiem.i inne urządzenia do przenoszenia ciepła, w których trwałość, kontrolowana odporność na działanie powietrza i niezawodne długotrwałe użytkowanie.podczas gdy materiał płetwy jest zazwyczaj aluminium.
Specyfikacje
| Pozycja | Specyfikacja |
|---|---|
| Rodzaj produktu | Rurka z aluminiowego wbudowanego płetwu typu G |
| Materiał rury bazowej | Stalo węglowe, stali stopowej, stali nierdzewnej lub aluminium |
| Wspólne standardy rury bazowej | Wymagania dotyczące stosowania metody ASTM A106/A53, ASTM/ASME SA210, ASTM A213, ASTM A179/A192 |
| Materiał płetwy | Aluminium; do najczęściej stosowanych stopu przemysłowego należą 1060 i 1100 |
| Rodzaj rury bazowej | Pozostałe maszyny |
| Rodzaj płetwy | Wbudowane G fin |
| Średnica zewnętrzna rury bazowej | 12 mm-219 mm |
| Gęstość ściany rury bazowej | 1.2 mm-6,0 mm |
| Wysokość płetwy | 8 mm-30 mm |
| Grubość płetwy | 00,8 mm-3,0 mm |
| Płetwo płetwy | 20,0 mm-20 mm |
| Długość gołego końca | Według rysunku klienta |
| Długość rury | Zazwyczaj 1-12 m, dostosowywalne; długość rury z płetwami może wynosić do 23 m w zależności od uzgodnienia projektu |
| Zakres tolerancji | Zgodnie z zamówioną normą rury bazowej i zatwierdzonym rysunkiem płetwy |
| Prawość | Wymogi dotyczące produkcji i montażu w zestawie |
| Warunki powierzchni | Rurka bazowa zgodnie z zamówieniem; aluminiowe płetwy, wykończone lub odtłuszczone |
| Obsługa cieplna | Zgodnie z wybranym standardem rury bazowej |
Główne cechy
- Mechaniczne blokowanie płetw
Aluminiowa płetwka jest osadzona w obrobionym rowu i mechanicznie przymocowana do rury bazowej, zwiększając stabilność płetwki podczas pracy i cyklu termicznego. - Szeroki zakres geometrii do projektowania termicznego
OD rury bazowej wynosi od12 mm do 219 mm, grubość ściany od1od 0,2 mm do 6,0 mm, wysokość płetwy od8 mm do 30 mm, grubość płetwy00,8 mm do 3,0 mm, i płetwy20,0 mm do 20 mm, umożliwiając precyzyjne dopasowanie do zadań w zakresie transferu ciepła i docelowego spadku ciśnienia po stronie powietrza. - Kompatybilność szerokości rury
Produkt może być wytwarzany na stali węglowej, stali stopowej, stali nierdzewnej lub aluminiowych rurach bazowych, umożliwiając jedną koncepcję przemieszczania płetw do obsługi HVAC, petrochemicznych, użytkowych,i ogólnych zastosowań wymienników ciepła.
Nasze korzyści
- Obawy: Czy rodzaj rury podstawowej jest naprawdę odpowiedni do pracy jako wymiennik ciepła, czy jest to tylko ogólny materiał rury?
Dla wymiennika ciepła i kondensatora, ASTM A179 jest specjalnie przeznaczony do bezszwodowych, zimno ciągniętych, niskoemisyjnych, stalowych wymienników ciepła i kondensatorów,podczas gdy ASTM A192 i ASTM A210 są przeznaczone do pracy w kotlach i supergrzejnikachOpcje nierdzewne, takie jak ASTM A213 TP304, są stosowane, gdy wymagana jest odporność na korozję i wyższa niezawodność serwisowa. - Obawy: Czy dokumenty zamówienia wyraźnie oddzielają specyfikację rury bazowej od specyfikacji materiału płetwy?
Tak. Definiujemy produkt według dwóch systemów materiałowych:standardowa i klasy podstawowej ruryimateriał z płetw aluminiowychJest to ważne, ponieważ osiągi graniczne ciśnienia pochodzą ze standardowej rury bazowej, podczas gdy zewnętrzna powierzchnia transferu ciepła pochodzi z taśmy płetwy.Rozróżnienie to uproszcza przegląd i zatwierdzenie techniczne MTC. - Obawy: Czy rurę z płetwami można wybrać w zależności od rzeczywistych warunków pracy, a nie według ogólnego rozmiaru katalogu?
Dostępna grubość ściany, wysokość płetwy, grubość płetwy i zakres pasma płetwy pozwalają na konfigurację w stosunku do cieplnej pracy, dopuszczalnego spadku ciśnienia, odstępu czyszczenia,i wymagania dotyczące obsługi konstrukcyjnejJest to szczególnie ważne w przypadku przemysłowych chłodziarek powietrza i ekonomizerów, gdzie geometria ma bezpośredni wpływ na wydajność wymiennika.
Standardy wykonania
- ASTM:ASTM A179 dla rur wymiennika ciepła i kondensatora; ASTM A192 dla rur kotła wysokiego ciśnienia; ASTM A210/SA210 dla bezszwowych rur kotła średniego węgla i supergrzejnika;ASTM A106/A53 dla rur ze stali węglowej; ASTM A213 dla bezszwowych rur wymiennika ciepła ferytycznego i austenytycznego ze stali stopowej.
- Wymagania:Standardy EN mogą być dostarczane w drodze umowy dla równoważnych materiałów rur i aluminiowych taśm płetw.
- GOST:W przypadku zamówień eksportowych opartych na projektach można dostarczyć ekwiwalenty GOST.
- JIS:Można dostarczyć ekwiwalenty JIS, gdy wymagane jest japońskie sterowanie materiałem.
- GB:Równoważniki GB mogą być dopasowywane do projektów krajowych lub podwójnych standardów.
Obszar zastosowania
Specyficzny produkt:zestawy rury z płetwami do:chłodnie oleju smarowego chłodzone powietrzem.
Skład chemiczny podstawowych materiałów rur
| Klasa rury bazowej | Standardowy | C | Mn | P | S | Tak. | Kr | Ni | Mo. | Cu |
|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | 0.06-0.18 | 0.27-0.63 | ≤ 0.035 | ≤ 0.035 | - Tak. | - Tak. | - Tak. | - Tak. | - Tak. |
| ASTM A192 | ASTM A192/A192M | ≤ 0.18 | 0.27-0.63 | ≤ 0.035 | ≤ 0.035 | ≥ 0.25 | - Tak. | - Tak. | - Tak. | - Tak. |
| ASTM A210 klasa A1 | ASTM A210/A210M | ≤ 0.27 | ≤ 0.93 | ≤ 0.035 | ≤ 0.035 | ≥ 0.10 | - Tak. | - Tak. | - Tak. | - Tak. |
| ASTM A106 klasa B | ASTM A106/A106M | ≤ 0.30 | 0.29-1.06 | ≤ 0.035 | ≤ 0.035 | ≥ 0.10 | ≤ 0.40 | ≤ 0.40 | ≤ 0.15 | ≤ 0.40 |
| ASTM A213 TP304 | ASTM A213/A213M | ≤ 0.08 | ≤ 2.00 | ≤ 0.045 | ≤ 0.030 | ≤ 1.00 | 18.0-20.0 | 8.0-11.0 | - Tak. | - Tak. |
Właściwości mechaniczne materiałów rurowych podstawowych
| Klasa rury bazowej | Standardowy | Wytrzymałość na rozciąganie | Siła wydajności | Wydłużenie |
|---|---|---|---|---|
| ASTM A179 | ASTM A179/A179M | ≥325 MPa | ≥ 180 MPa | ≥ 35% |
| ASTM A192 | ASTM A192/A192M | ≥325 MPa | ≥ 180 MPa | ≥ 35% |
| ASTM A210 klasa A1 | ASTM A210/A210M | ≥ 415 MPa | ≥255 MPa | ≥ 30% |
| ASTM A106 klasa B | ASTM A106/A106M | ≥ 415 MPa | ≥ 240 MPa | 30% min wzdłużnie / 16,5% min poprzecznie |
| ASTM A213 TP304 | ASTM A213/A213M | ≥ 515 MPa | ≥205 MPa | ≥ 35% |

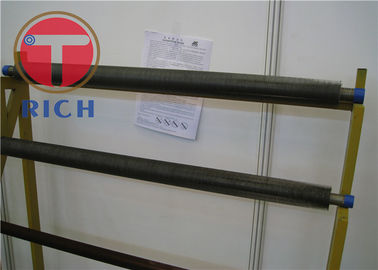

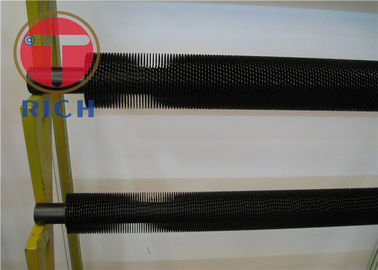

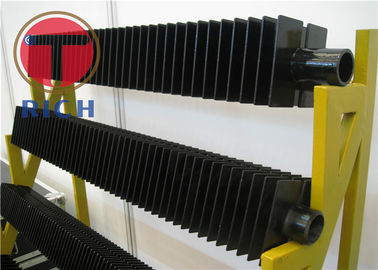

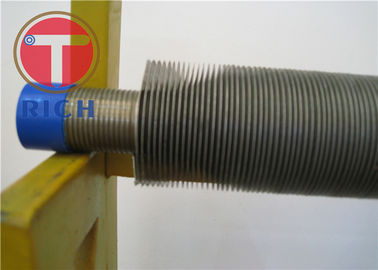

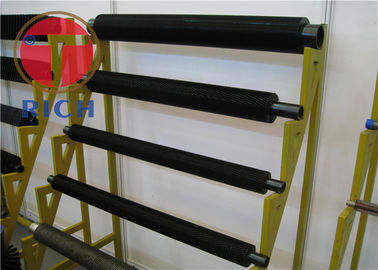

Galeria produktów
Częste pytania
Jest pan firmą handlową czy producentem?
Producent, może też handlować.
Jak długo masz czas dostawy?
Ogólnie rzecz biorąc, jest to 10-15 dni, jeśli towary są na magazynie, lub 30-40 dni, jeśli towary nie są na magazynie, w zależności od ilości.
Dostarczasz próbki?
Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić koszty frachtu.
Jakie są warunki płatności?
Płatność ≤ 2000USD, 100% z góry. Płatność ≥ 2000USD, 30% T/T z góry, saldo przed wysyłką. Jeśli masz inne pytania, nie wahaj się skontaktować ze mną.
