GOST 30245 Kształtowniki prostokątne Konstrukcyjne rury stalowe do konstrukcji stalowych

GOST 30245Stołowe gięte zamknięte spawane kwadratowe i prostokątne sekcje do budowy

Zastosowanie:dla konstrukcji budowlanych ze stali.

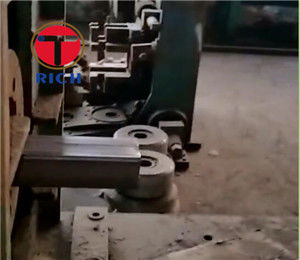

Metody produkcji:Kształtowanie okrągłego przecinka rurowego spawaniem wzdłużnym ((Automatyczne spawanie wysokiej częstotliwości) i w konsekwencji spellerizacja na kwadratowy lub prostokątny przecinek.

Pozycje artykułu muszą być zgodne z określonymi w rysunkach 1 i 2

Uwaga:h ̇ Wysokość ̇ szerokość ̇ szerokość ̇ grubość ściany ̇ promień krawędzi ̇ chwila bezwładności ̇ chwila oporu ̇ promień bezwładności

h:50-400 mm t:4-14 mm

Tolerancja:

1. Maksymalne odchylenie grubości ściany musi być zgodne z maksymalnym odchyleniem grubości metalu cienkiego o szerokości 1250 mm z normalną dokładnością walcowania E zgodnie z GOST 19903.Maksymalne odchylenia grubości nie mają zastosowania do miejsc zginania.
2. Maksymalne odchylenie wysokości i szerokości przekroju nie przekracza:

-- +/-1,5 mm dla wysokości przejścia (szerokości) do 100 mm

-- +/-2,0 mm dla przekroju o wysokości przekroju przekraczającej 100 mm.

W przypadku sekcji o wysokości (szerokości) 100 mm i grubości ściany 7 mm maksymalne odchylenie wysokości (szerokości) sekcji nie przekracza +/- 2,0 mm.

3.Odchylenie kąta w przekroju poprzecznym od 90° nie może przekroczyć +/-1°30°.W przypadku przekroju o grubości ściany od 7 do 14 mm.Maximalne odchylenie od 90° nie może przekroczyć +/-2°
