P235GH P265GH 16Mo3 łuk spawalny ze spawane stali ze stali niestopowej / stopowej
Szczegóły produktu
welded steel pipe
,Spawanie rur stalowych

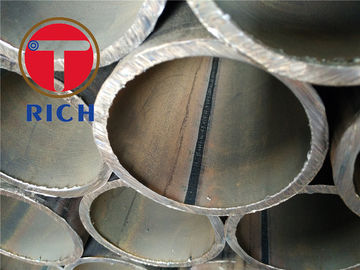

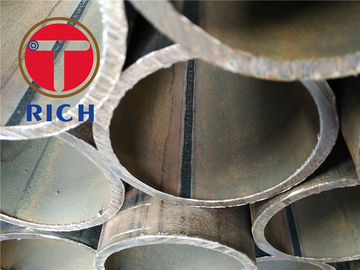

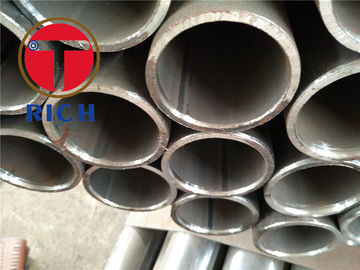

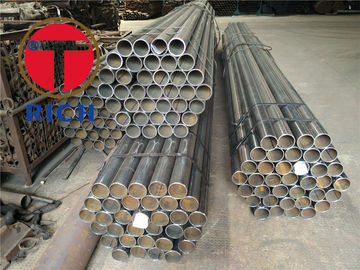

EN10217-5 P235GH P265GH 16Mo3 Rury stalowe spawane z łukiem zanurzonym z stali niestopowej i stopowej
EN10217-5 Z spawanymi rurami stalowymi do zastosowań ciśnieniowych - Warunki techniczne dostawy
Część 5:Rury ze stali niestopowej i stali stopowej, spawane łukowo pod wodą, o określonych właściwościach podwyższonych temperatur
Materiał:
Całkowicie wykończona stal, stal o drobnym ziarnku o wielkości ziarna ferrytowego.
Nazwiska stali:
Zgodnie z EN10027-1 i CR10260
Produkcja:
HFWZ spawaniami o wysokiej częstotliwości
SAW Wylotowane łukiem podwodnym - szwy wzdłużne -SAWH
- szwy spiralne -SAWL
Procedura spawania:
Badania i inspekcje procedury spawania dla zanurzonych i spawanych rur są przeprowadzane przez świadka i zatwierdzone zgodnie z normą EN 10217-1
Wygląd i ogólne:
Obszary spawania są wolne od pęknięć, braku fuzji i braku penetracji
Rury są wolne od defektów powierzchni zewnętrznej, które można wykryć poprzez badanie wizualne.
Ścisłość przeciekająca:
Rury muszą zdać próbę hydrostatyczną lub elektromagnetyczną szczelności
Badania nieniszczące:
Cała długość szwu spawania wszystkich rur EW i BW poddawana jest badaniu nieniszczącemu w celu wykrycia przekroczeń wzdłużnych.
Cała długość szwu spawania wszystkich rur SAW poddaje się badaniu niezniszczającemu w celu wykrycia wad.
Po prawej stronie:
Odchylenie od prostoty każdej długości rur L nie może przekroczyć 0,0015 l.
Odchylenia od prostoty na długości jednego metra nie mogą przekraczać 3 mm.
Przygotowanie końcówek:
Rury są dostarczane z kwadratowymi końcami, których końce nie muszą być nadmiernie wytrzaskane.
Skład chemiczny:
| Stopień stali | C | Tak. maks. | Mn | P maks. | S maks. | Kr maks. | Mo. | Ni maks. | Al. | Cu maks.
| Nb maks.
| Ty maks.
| V maks.
| Cr+Cu+ Mo+Ni maks. | |
| Nazwa stali | Numer stali | ||||||||||||||
| P235GH | 1.0345 | ≤ 0.16 | 0.35 | ≤ 1.20 | 0.025 | 0.020 | 0.30 | ≤ 0.08 | 0.30 | ≥ 0.020 | 0.30 | 0.010 | 0.03 | 0.02 | 0.70 |
| P265GH | 1.0425 | ≤ 0.20 | 0.40 | ≤ 1.40 | 0.025 | 0.020 | 0.30 | ≤ 0.08 | 0.30 | ≥ 0.020 | 0.30 | 0.010 | 0.03 | 0.02 | 0.70 |
| 16Mo3 | 1.5415 | 0.12 do 0.20 | 0.35 | 0.40 do 0.90 | 0.025 | 0.020 | 0.30 | 0.25 do 0.35 | 0.30 | ≥ 0.040 | 0.30 | - | - | - | - |
EN10217-1 Część 1: Rury ze stali niestopowej o określonych właściwościach w temperaturze pokojowej
EN10217-2 Część 2: Elektrycznie spawane rury ze stali niestopowej i stopowej z określonymi podwyższonymi
właściwości temperatury
EN10217-3 Część 3:Rury ze stali stopowej o drobnym ziarnku
EN10217-5 Część 4: Elektrycznie spawane rury ze stali niestopowej o określonej niskiej temperaturze
właściwości
EN10217-5 Część 5: Wylotowane rury ze stali niestopowej o określonej niskiej temperaturze
właściwości temperatury
EN10217-6 Część 6: Wylotowane rury ze stali niestopowej o określonej niskiej temperaturze
właściwości temperatury
EN10217-7 Część 7: Rury ze stali nierdzewnej.
Odniesienia normatywne:
EN 760, Materiały zużywane do spawania - Przepływy do spawania łukowego pod wodą - Klasyfikacja
EN 895, Badania destrukcyjne spań w materiałach metalowych - Badanie ciągłości poprzecznej
EN 910, Badania destrukcyjne spawania w materiałach metalowych - badanie gięcia
EN1321, Badania destrukcyjne spań w materiałach metalowych - Badanie makroskopowe i mikroskopowe
z spawania
EN10002-1, Materiały metalowe - Badania na rozciąganie - Część 1: Metoda badania w temperaturze otoczenia
EN10002-5, Materiały metalowe - Badanie rozciągania - Część 5: Metoda rozciągania przy podwyższonej temperaturze
EN10020, Definicje i klasyfikacja klas stali
EN10021, Ogólne wymagania techniczne dotyczące dostaw wyrobów ze stali i żelaza
EN10027-1, Systemy destrukcyjne stali - Część 1: Nazwiska stali, główne symbole.
EN10027-2, Systemy oznaczania stali - Część 2: Systemy numeryczne.
EN10045-1, Materiały metalowe - Badanie uderzenia Charpy - Część 1: Metoda badania
EN10052, Słownictwo terminów obróbki cieplnej produktów żelaznych
EN10204, Produkty metalowe - Rodzaje dokumentów kontrolnych
EN10200 Rury stalowe bezszwowe i spawane - wymiary i masy na jednostkę długości
EN10233 Materiały metalowe - Rury - Badanie spłaszczania
EN10234 Materiały metalowe - Rury - Badanie rozszerzania się na skutek dryfu
EN10236, Materiały metalowe - Rury - Badanie rozszerzania pierścieni
EN10237, Materiały metalowe - Rury - Badanie rozciągania pierścienia
EN10246-1, Badanie nieniszczące rur stalowych Część 1: Automatyczne badania elektromagnetyczne
Wyroby ze stali ferromagnetycznej bezszwowej i spawanej (z wyjątkiem spawanych łukowo pod wodą)
weryfikacja szczelności hydraulicznej
EN10246-3, Niezniszczające testowanie rur stalowych - Część 3: Automatyczne badania prądu wirusowego bezszwowych
i spawanych (z wyjątkiem podwodnie spawanych łukowo) rur stalowych do wykrywania wad.
EN 10246-5 Badanie nieniszczące rur stalowych - Część 5: Automatyczne pełne magnetyczne obwody
Badanie wycieku przetwornika/płynu z bezszwowych i spawanych (z wyjątkiem spawanych łukowo pod wodą)
w rodzaju stosowanych w produkcji wyrobów objętych pozycją 8528
EN10246-6, Niezniszczające testowanie rur stalowych - Część 6: Automatyczne pełne badania ultradźwiękowe obwodowe
rury stalowe bezszwowe do wykrywania niedoskonałości poprzecznych.
EN10247-7, Badania nieniszczące rur stalowych - Część 7: Automatyczne badania ultradźwiękowe całej obwodu
Wyroby ze stali niestopowej i spawanej (z wyjątkiem spawanych łukowo pod wodą) do wykrywania
niedoskonałości wzdłużne.
EN10246-8, Badanie nieniszczące rur stalowych - Część 8: Automatyczne badania ultradźwiękowe spawania
szwy elektrycznie spawanych rur do wykrywania niedoskonałości wzdłużnych.
EN10246-9, Badanie nieniszczące rur stalowych - Część 9: Automatyczne badania ultradźwiękowe spawania
szwy z podwodnych rur spawanych łukiem do wykrywania wzdłużnych i/lub
niedoskonałości poprzecznych.
EN10246-10, Badanie nieniszczące rur stalowych - Część 10: Badanie radiograficzne spoiny
Szywka rur automatycznego spawania łukowego do wykrywania wad.
EN10246-14, Badanie nieniszczące rur stalowych - Część 14: Automatyczne badania ultradźwiękowe
Rury stalowe bezszwowe i spawane (z wyjątkiem spawanych łukiem podwodnym) do wykrywania warstw laminowych
niedoskonałości
EN10246-15, Badanie nieniszczące rur stalowych - Część 15: Automatyczne badania ultradźwiękowe taśmy/tablicy
stosowane w produkcji rur stalowych do wykrywania niedoskonałości laminowych
EN10246-16, Badania nieniszczące rur stalowych - Część 16: Automatyczne badania ultradźwiękowe powierzchni
przyległe do szwu spawania spawanych rur stalowych do wykrywania niedoskonałości laminowych
EN10246-17, Badanie nieniszczące rur stalowych - Część 17: Automatyczne badania ultradźwiękowe końców rur
z żeliwa lub stali, o masie nieprzekraczającej 0,01 mm, ale nieprzekraczającej 0,01 mm
EN10256, Badania nieniszczące rur stalowych - Kwalifikacje i kompetencje poziomu 1 i poziomu 2
Personel NDT
-
