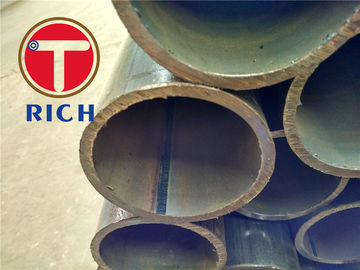

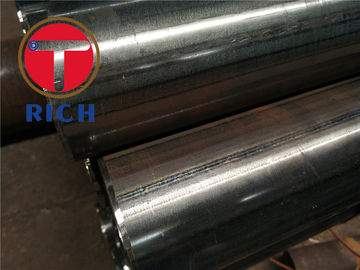

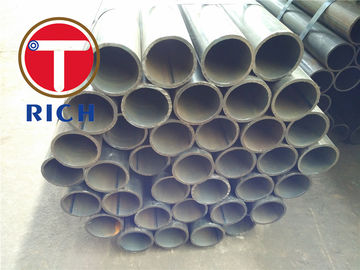

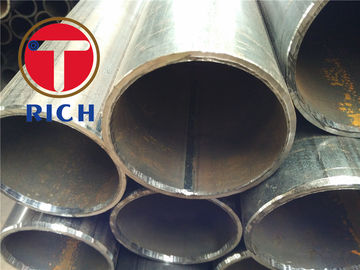

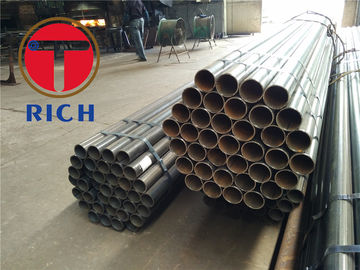

EN10217-1 P195TR1 Spawana stalowa rura wysokiej częstotliwości do celów ciśnieniowych
Szczegóły produktu
Spawanie rur stalowych
,Oporności spawane rury stalowe
Rury ze stali spawanej EN10217-1 P195TR1 P235TR1 P265TR1 do celów ciśnieniowych
EN10217-1 Z spawanymi rurami stalowymi do celów ciśnieniowych - Warunki techniczne dostawy -
Część 1: Rury ze stali niestopowej o określonych właściwościach w temperaturze pokojowej
Od II wieku jakość szwu spawalniczego znacznie wzrosła dzięki szybkiemu rozwojowi produkcji ozdobnych ceł stalowych, poprawie technologii spawalniczej i technologii inspekcyjnej,dostępne są większe rozmiary rur stalowych do spawania, i stopniowo powszechnie stosowane w różnych dziedzinach, aby zastąpić bezszwową rurę stalową.
Materiał:
Całkowicie wykończona stal, stal o drobnym ziarnku o wielkości ziarna ferrytowego.
Nazwiska stali:
Zgodnie z EN10027-1 i CR10260
Produkcja:
HFWZ spawaniami o wysokiej częstotliwości
SAW Wylotowane łukiem podwodnym - szwy wzdłużne -SAWH
- szwy spiralne -SAWL
Procedura spawania:
Badania i inspekcje procedury spawania dla zanurzonych i spawanych rur są przeprowadzane przez świadka i zatwierdzone zgodnie z normą EN 10217-1
Wygląd i ogólne:
Obszary spawania są wolne od pęknięć, braku fuzji i braku penetracji
Rury są wolne od defektów powierzchni zewnętrznej, które można wykryć poprzez badanie wizualne.
Ścisłość przeciekająca:
Rury muszą zdać próbę hydrostatyczną lub elektromagnetyczną szczelności
Badania nieniszczące:
Cała długość szwu spawania wszystkich rur EW i BW poddawana jest badaniu nieniszczącemu w celu wykrycia przekroczeń wzdłużnych.
Cała długość szwu spawania wszystkich rur SAW poddaje się badaniu niezniszczającemu w celu wykrycia wad.
Po prawej stronie:
Odchylenie od prostoty każdej długości rur L nie może przekroczyć 0,0015 l.
Odchylenia od prostoty na długości jednego metra nie mogą przekraczać 3 mm.
Przygotowanie końcówek:
Rury są dostarczane z kwadratowymi końcami, których końce nie muszą być nadmiernie wytrzaskane.
Badania i inspekcje procedury spawania dla rur spawanych łukiem podwodnym (SAW) zgodnie z EN10217-1 załącznik A
Badanie i inspekcja procedury spawania dla rur SAW, które zostały zaobserwowane i zatwierdzone zgodnie z normą EN10217-1 załącznika A
Proces produkcji rur, trasa i warunki dostawy:
| Rounte nr. | Proces produkcji | Drogi produkcyjne | Warunek dostawy | Stosowane do jakości | |||
| Proces | Symbol | Materiał wyjściowy | Operacja tworzenia | TR1 | TR1 | ||
| 1a | Włókna elektryczne | EW | Płyty walcowane na gorąco | Wyroby z tworzyw sztucznych | W rodzaju spawanych | X | - |
| 1b | NW | X | - | ||||
| 1c | NP | X | X | ||||
| 2a | Wyroby z włókien | W rodzaju spawanych | X | - | |||
| 2b | NW | X | X | ||||
| 2c | NP | X | X | ||||
| 3 | Pozostałe, o pojemności przekraczającej 10 kg | Stworzone na zimno ((+spowane) + gorące rozciągnięcie zmniejszone w kontrolowanej temperaturze, aby uzyskać stan znormalizowany | NR | X | X | ||
| 4 | Walcowane na zimno + zwalniane na sztrasy | Wyroby o masie nieprzekraczającej 10 kg | NP | X | X | ||
| 11a | Pozostałe maszyny -Szyw wzdłużny lub - szwy spiralne | - Nie, nie. - Saul. - SAWH. | Płyty lub taśmy walcowane na gorąco | Wyroby o masie nieprzekraczającej 10 kg | W rodzaju spawanych | X | - |
| 11b | NW | X | - | ||||
| 11c | NP | X | X | ||||
| 12a | Normalizacja płyt lub taśm walcowanych | Wyroby o masie nieprzekraczającej 10 kg | W rodzaju spawanych | X | X | ||
| 12b | NW | X | X | ||||
| 12c | NP | X | X | ||||
| 13a | Tak jak w wierszach 11 lub 12 | Wymagania w odniesieniu do stosowania metody wzorcowej | W rodzaju spawanych | X | X | ||
| 13b | NW | X | X | ||||
| 13c | NP | X | X | ||||
| 21 | Z spawanymi ciągłymi, wyłącznie dla stali klas P195 i P235 o D ≤ 114,3 mm | BW | Płyty walcowane na gorąco | Wyposażone w wodę | W rodzaju spawanych | X | - |
| a As wekded = brak obróbki cieplnej. NP=Całkowita normalizacja rur. NW=normalizowana strefa spawania. NR=normalizowana walcowana b W przypadku rur o pojemności TR2 dozwolone jest tylko spawanie wysokiej częstotliwości o minimalnej częstotliwości 100 kHz, ((symbol=HFW) | |||||||
EN10217-1 Część 1: Rury ze stali niestopowej o określonych właściwościach w temperaturze pokojowej
EN10217-2 Część 2: Elektrycznie spawane rury ze stali niestopowej i stopowej z określonymi podwyższonymi
właściwości temperatury
EN10217-3 Część 3:Rury ze stali stopowej o drobnym ziarnku
EN10217-5 Część 4: Elektrycznie spawane rury ze stali niestopowej o określonej niskiej temperaturze
właściwości
EN10217-5 Część 5: Wylotowane rury ze stali niestopowej o określonej niskiej temperaturze
właściwości temperatury
EN10217-6 Część 6: Wylotowane rury ze stali niestopowej o określonej niskiej temperaturze
właściwości temperatury
EN10217-7 Część 7: Rury ze stali nierdzewnej.
Odniesienia normatywne:
EN 760, Materiały zużywane do spawania - Przepływy do spawania łukowego pod wodą - Klasyfikacja
EN 895, Badania destrukcyjne spań w materiałach metalowych - Badanie ciągłości poprzecznej
EN 910, Badania destrukcyjne spawania w materiałach metalowych - badanie gięcia
EN1321, Badania destrukcyjne spań w materiałach metalowych - Badanie makroskopowe i mikroskopowe
z spawania
EN10002-1, Materiały metalowe - Badania na rozciąganie - Część 1: Metoda badania w temperaturze otoczenia
EN10002-5, Materiały metalowe - Badanie rozciągania - Część 5: Metoda rozciągania przy podwyższonej temperaturze
EN10020, Definicje i klasyfikacja klas stali
EN10021, Ogólne wymagania techniczne dotyczące dostaw wyrobów ze stali i żelaza
EN10027-1, Systemy destrukcyjne stali - Część 1: Nazwiska stali, główne symbole.
EN10027-2, Systemy oznaczania stali - Część 2: Systemy numeryczne.
EN10045-1, Materiały metalowe - Badanie uderzenia Charpy - Część 1: Metoda badania
EN10052, Słownictwo terminów obróbki cieplnej produktów żelaznych
EN10204, Produkty metalowe - Rodzaje dokumentów kontrolnych
EN10200 Rury stalowe bezszwowe i spawane - wymiary i masy na jednostkę długości
EN10233 Materiały metalowe - Rury - Badanie spłaszczania
EN10234 Materiały metalowe - Rury - Badanie rozszerzania się na skutek dryfu
EN10236, Materiały metalowe - Rury - Badanie rozszerzania pierścieni
EN10237, Materiały metalowe - Rury - Badanie rozciągania pierścienia
EN10246-1, Badanie nieniszczące rur stalowych Część 1: Automatyczne badania elektromagnetyczne
Wyroby ze stali ferromagnetycznej bezszwowej i spawanej (z wyjątkiem spawanych łukowo pod wodą)
weryfikacja szczelności hydraulicznej
EN10246-3, Niezniszczające testowanie rur stalowych - Część 3: Automatyczne badania prądu wirusowego bezszwowych
i spawanych (z wyjątkiem podwodnie spawanych łukowo) rur stalowych do wykrywania wad.
EN 10246-5 Badanie nieniszczące rur stalowych - Część 5: Automatyczne pełne magnetyczne obwody
Badanie wycieku przetwornika/płynu z bezszwowych i spawanych (z wyjątkiem spawanych łukowo pod wodą)
w rodzaju stosowanych w produkcji wyrobów objętych pozycją 8528
EN10246-6, Niezniszczające testowanie rur stalowych - Część 6: Automatyczne pełne badania ultradźwiękowe obwodowe
rury stalowe bezszwowe do wykrywania niedoskonałości poprzecznych.
EN10247-7, Badania nieniszczące rur stalowych - Część 7: Automatyczne badania ultradźwiękowe całej obwodu
Wyroby ze stali niestopowej i spawanej (z wyjątkiem spawanych łukowo pod wodą) do wykrywania
niedoskonałości wzdłużne.
EN10246-8, Badanie nieniszczące rur stalowych - Część 8: Automatyczne badania ultradźwiękowe spawania
szwy elektrycznie spawanych rur do wykrywania niedoskonałości wzdłużnych.
EN10246-9, Badanie nieniszczące rur stalowych - Część 9: Automatyczne badania ultradźwiękowe spawania
szwy z podwodnych rur spawanych łukiem do wykrywania wzdłużnych i/lub
niedoskonałości poprzecznych.
EN10246-10, Badanie nieniszczące rur stalowych - Część 10: Badanie radiograficzne spoiny
Szywka rur automatycznego spawania łukowego do wykrywania wad.
EN10246-14, Badanie nieniszczące rur stalowych - Część 14: Automatyczne badania ultradźwiękowe
Rury stalowe bezszwowe i spawane (z wyjątkiem spawanych łukiem podwodnym) do wykrywania warstw laminowych
niedoskonałości
EN10246-15, Badanie nieniszczące rur stalowych - Część 15: Automatyczne badania ultradźwiękowe taśmy/tablicy
stosowane w produkcji rur stalowych do wykrywania niedoskonałości laminowych
EN10246-16, Badania nieniszczące rur stalowych - Część 16: Automatyczne badania ultradźwiękowe powierzchni
przyległe do szwu spawania spawanych rur stalowych do wykrywania niedoskonałości laminowych
EN10246-17, Badanie nieniszczące rur stalowych - Część 17: Automatyczne badania ultradźwiękowe końców rur
z żeliwa lub stali, o masie nieprzekraczającej 0,01 mm, ale nieprzekraczającej 0,01 mm
EN10256, Badania nieniszczące rur stalowych - Kwalifikacje i kompetencje poziomu 1 i poziomu 2
Personel NDT
PrEN 102661) Rury, armatury i strukturalne prześwietlenia pustkie ze stali - Symbole i definicje terminów stosowanych w normach produktowych
EN ISO 377,Stola i wyroby ze stali - Umiejscowienie i przygotowanie próbek i próbek do badań mechanicznych (ISO 377:1997)
PrEN 10168 1) Produkty żelaza i stali - Dokumenty kontrolne - Wykaz informacji i opis
EN ISO 2566-1, Stal - Konwersja wartości wydłużenia Część 1: Stal węglowe i nisko stopniowe (ISO 2566-1:1984)
ISO 14284, Stal i żelazo - Pobieranie próbek i przygotowywanie próbek do określenia składu chemicznego
CR 10260, Systemy oznaczania stali - dodatkowe symbole
CR 10261, Okólnik informacyjny IC 11 - Żelazo i stal - Przegląd dostępnych metod analizy chemicznej.
