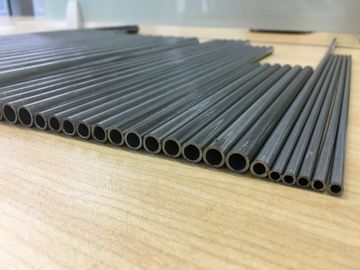

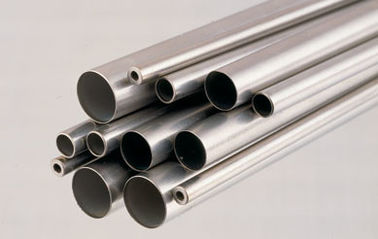

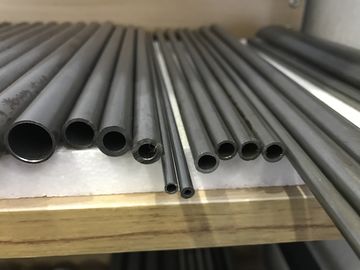

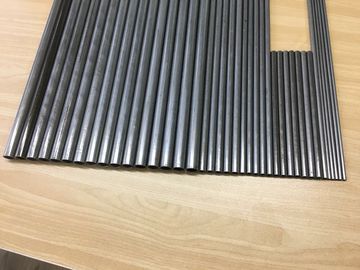

SAE J526 UNS G10080 / UNS G10100 Ciągnione na zimno spawane rury jednościenne ze stali niskowęglowej
Szczegóły produktu
precision seamless pipe
,precision pipes and tubes
SAE J526 UNS G10080 / UNS G10100 Stal niskówęglowa spawana na zimnoWłóczęga Rury
SAE J526 spawane jednodmurne rury ze stali niskoemisyjnej przeznaczone do zastosowań ogólnych w branży motoryzacyjnej, chłodniczej, hydraulicznej i innych podobnych zastosowań wymagających rur o jakości odpowiedniej do gięcia, płomienia,ołowiane, tworzenie, i spawanie.
Standardy techniczne: SAE J526.
Gęstość ściany:0.5-15 mm
Średnica:1-100 mm
Długość:Maks. 12000 mm, na żądanie klienta
Zastosowanie:Ogólne zastosowania motoryzacyjne, chłodnicze, hydrauliczne i inne podobne
Materiał /Klasa:UNS G10080 lub UNS G10100
Metoda produkcji:
Rury są wykonane z pojedynczej taśmy stalowej w kształcie rury, której krawędzie są połączone i uszczelnione odpowiednim procesem spawania.Po spawaniuthe bead shall be removed from the outside to provide a smooth round surface and the tubing shall be processed in such a manner as to produce a finished product which meet all requirements of this documentZazwyczaj ten rodzaj rur jest dostępny zarówno w stanie zwiniętym, jak i w stanie prostym. Wymagania dotyczące prostoty powinny być uzgodnione między dostawcą a zakupem.
| Stal i skład chemiczny | |||||
| Stopień stali | C | Tak. | Mn | P | S |
| maks. | maks. | maks. | maks. | maks. | |
| UNS G10080 | 0.1 | 0.07-0.6 | 0.30-0.50 | 0.03 | 0.05 |
| UNS G10100 | 0.08-0.13 | 0.07-0.6 | 0.30-0.60 | 0.03 | 0.05 |
| Wymagania mechaniczne | |
| Właściwości | Wartości |
| Siła wydajności, min (0,2% przesunięcia) | 170 MPa |
| Wytrzymałość na rozciąganie, min | 290 MPa |
| Wyciąganie w 50 mm | 14% min |
| Twardość (skala Rockwell 30 T), maks. | 65 |
| Rozmiary i tolerancje rur | |||||
| Dash Wielkość | Nazwa Rury Nadmiar mm | Na zewnątrz Średnica (2) Podstawowe mm | Na zewnątrz Średnica (2) Tolerancja ± mm | Ściana Gęstość (3) podstawowe mm | Ściana Gęstość (3) Tolerancja ± mm |
| −2 | 3.18 | 3.18 | 0.05 | 0.64 | 0.13 |
| −3 | 4.76 | 4.76 | 0.08 | 0.71 | 0.13 |
| −4 | 6.35 | 6.35 | 0.08 | 0.71 | 0.08 |
| −5 | 7.94 | 7.92 | 0.08 | 0.71 | 0.08 |
| −6 | 9.53 | 9.53 | 0.08 | 0.71 | 0.08 |
| −7 | 11.11 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 12.70 | 0.10 | 0.89 | 0.09 |
| −9 | 14.29 | 14.27 | 0.10 | 0.76 | 0.08 |
| −10 | 15.88 | 15.88 | 0.10 | 0.89 | 0.09 |
1Inne rozmiary mogą być określone w porozumieniu między dostawcą a użytkownikiem.
2Rzeczywista średnica zewnętrzna wynosi średnią maksymalnej i minimalnej średnicy
średnice zewnętrzne określone w dowolnym przekroju poprzecznym rury.
3Wykazane tolerancje stanowią maksymalne dopuszczalne odchylenie w dowolnym punkcie.
4W przypadku średniej grubości ściany tolerancja dla następnej cięższej grubości ściany
stosuje się.
Stan końca rurki
Rury będą wytwarzane przy użyciu normalnych metod cięcia w zakładzie, w tym, ale nie ograniczając się do, końców jednokrojnych, dwukrojnych, piłowych i obrotowych.Należy dbać o to, aby zminimalizować zniekształcenie końcówki rur.- końcówki wymagające dalszej obróbki zostaną uzgodnione między producentem a nabywcą rur.
Wykończenie powierzchniowe
Niedoskonałości powierzchniowe, takie jak ślady obróbki, ślady matrycy, or shallow pits shall not beconsidered injurious defects provided such imperfections are not detrimental to the function of the tubing andthese imperfections are within the tolerances specified for diameter and wall thicknessUsunięcie takich niedoskonałości powierzchni nie jest wymagane.Niewielkie rozpraszanie i rozpraszanie na wewnętrznej powierzchni spawania jest dopuszczalne, ale musi być ograniczone do minimum zgodnie z dobrą praktyką spawania.Specjalne wymagania związane ze spawaniami muszą zostać uzgodnione w momencie zakupu.
Odpowiednia norma: SAE J1677-Próby i procedury SAE Low-Carbon Steel and Copper Nickel Tubing
Badanie gięcia¢SAE J1677 ¢5.3
Badanie odporności na ciśnienie¢SAE J1677 ¢5.8
Niezniszczające badanie elektryczne¢SAE J1677 ¢5.9
Badanie spłaszczania¢SAE J1677 ¢5.1
Badanie rozszerzenia¢SAE J1677 ¢5.4
Badanie rozciągania¢SAE J1677 ¢5.7
SAE J409-Analiza produktu Przepuszczalne odmiany określonej analizy chemicznej ciepła lub odlewu stali
Standardy odniesienia:
SAE J514 ′Wyposażenie rur hydraulicznych
SAE J516 Fitingi hydrauliczne dla węzłów
SAE J533 Flare dla rur
SAE J1065 ◄Nominatory ciśnienia dla rur i akcesoriów hydraulicznych
SAE J1290 Hydrauliczny układ hamulcowy dla pojazdów Złącze rury metyczne
SAE J1453 O-Ring Face Seal
SAE J1677 Testy i procedury dla rur z niskoemisyjnej stali i miedzi niklowej SAE
-
