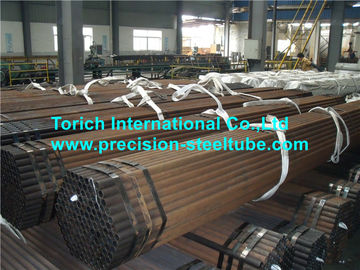

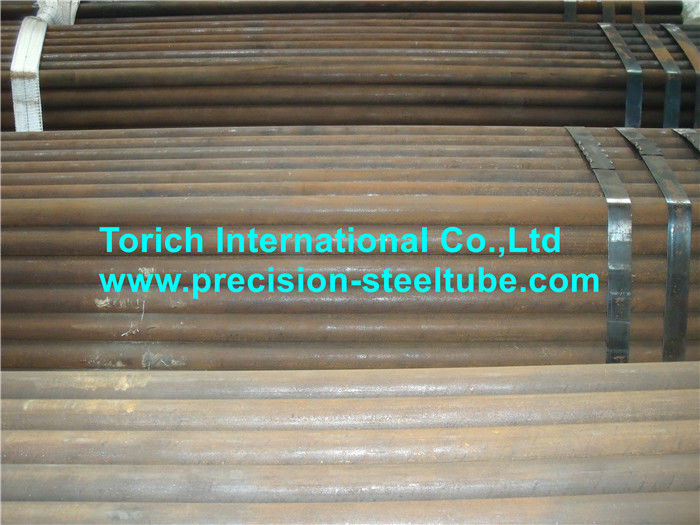

Stalowa stal konstrukcyjna 25 Rury walcowane na gorąco / ciągnione na zimno 16 mm - 30 mm
Szczegóły produktu
ze stali konstrukcyjnej
,cold formed steel tube
GB/T8162 Rurka stalowa bezszwowa ze stali 20 45 Q345 20Cr 40Cr 20CrMo 30-35CrMo 42CrM
Obróbka cieplna:Warte walcowanie i zimne ciągnięcie
Tolerancja OD & WT:
Tolerancja nadmiernej dawki:
| Metoda produkcji | Tolerancja nadmiernej dawki |
| Walcowanie na gorąco ((Ekstruzja) | ± 1% lub ±0,50 mm |
| Wyrwane na zimno ((Wrolowane na zimno)) | ± 1% lub ±0,30 mm |
Tolerancja grubości ściany:
1Tolerancja grubości ściany rury stalowej:
| Metoda produkcji | OD (DN) | WT/OD | Tolerancja |
| Rury wytłuszczone | ≤102 | / | ± 12,5% lub ± 0,40 mm |
| >102 | ≤ 0.05 | ±15% lub ±0,40 mm | |
| > 0,05-0.10 | ± 12,5% lub ± 0,40 mm | ||
| > 0.10 | + 12,5% -10% | ||
| Rury stalowe rozszerzające się cieplnie | / | ±15% | |
2Tolerancja grubości ściany rur stalowych wyciągniętych na zimno:
| Metoda produkcji | WT | Tolerancja |
| Rury stalowe wyciągnięte na zimno | ≤ 3 | +15%/-10% lub ±0,40 mm |
| >3 | + 12,5% -10% |
Tolerancja gięcia:
WT≤15mm, zgięcie≤1,5mm/m
WT>15mm~30mm, zgina ≤2,0mm/m
WT>30 mm/OD≥351 mm, zgina ≤3,0 mm/m
Owalność i nierówność ścian:
Owalność i nierówność ścian nie powinny być większe niż 80% grubości OD i ściany.
właściwości mechaniczne
| Stopień stali | Wytrzymałość na rozciąganie Rm N/mm2 ((MPa) | Siła wydajności Rp0.2 N/mm2 ((MPa) | Wydłużenie A % | |||
| Gęstość ściany | ||||||
| ≤ 16 mm | > 16 ~ 30 mm | > 30 mm | ||||
| 10 | ≥ 335 | ≥205 | ≥195 | ≥185 | ≥ 24 | |
| 15 | ≥ 375 | ≥ 225 | ≥215 | ≥205 | ≥ 22 | |
| 20 | ≥410 | ≥ 245 | ≥235 | ≥ 225 | ≥ 20 | |
| 25 | ≥ 450 | ≥ 275 | ≥ 265 | ≥255 | ≥ 18 | |
| 35 | ≥ 510 | ≥ 305 | ≥ 295 | ≥ 285 | ≥ 17 | |
| 45 | ≥ 590 | ≥ 335 | ≥325 | ≥ 315 | ≥ 14 | |
| 20Mn | ≥ 450 | ≥ 275 | ≥ 265 | ≥255 | ≥ 20 | |
| 25Mn | ≥490 | ≥ 295 | ≥ 285 | ≥ 275 | ≥ 18 | |
| Q235 | A | 375 ~ 500 | ≥235 | ≥ 225 | ≥215 | ≥ 25 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q275 | A | 415~540 | ≥ 275 | ≥ 265 | ≥255 | ≥ 22 |
| B | ||||||
| C | ||||||
| D | ||||||
| Q295 | A | 390~570 | ≥ 295 | ≥ 275 | ≥255 | ≥ 22 |
| B | ||||||
| Q345 | A | 470 ~ 630 | ≥ 345 | ≥325 | ≥ 295 | ≥ 20 |
| B | ||||||
| C | ≥ 21 | |||||
| D | ||||||
| E | ||||||
| Q390 | A | 490~650 | ≥ 390 | ≥370 | ≥ 350 | ≥ 18 |
| B | ||||||
| C | ≥ 19 | |||||
| D | ||||||
| E | ||||||
| Q420 | A | 520 ~ 680 | ≥420 | ≥ 400 | ≥380 | ≥ 18 |
| B | ||||||
| C | ≥ 19 | |||||
| D | ||||||
| E | ||||||
| Q460 | C | 550~720 | ≥460 | ≥440 | ≥420 | ≥ 17 |
| D | ||||||
| E | ||||||
Badanie:
- Badanie gięcia
- Badanie twardości
- Badanie uderzenia
- Badanie ściskania
- Badanie nieniszczące
Standard odniesienia:
GB/T 222 Tolerancje składu chemicznego wyrobów stalowych.
GB/T 223.3 Metoda analizy chemicznej stali i stali stopowej.
GB/T 223.5 Metoda analizy chemicznej stali i stali stopowej.
GB/T 223.8 Metoda analizy chemicznej stali i stali stopowej.
GB/T 223.9 Określenie zawartości aluminium w stali i stali stopowej.
GB/T 223.11 Metoda analizy chemicznej stali i stali stopowej.
GB/T 223.12 Metoda analizy chemicznej stali i stali stopowej.
GB/T 223.13 Metoda analizy chemicznej stali i stali stopowej.
GB/T 223.14 Metoda analizy chemicznej stali i stali stopowej.
GB/T 223.16 Metoda analizy chemicznej stali i stali stopowej.
GB/T 223.18 Metoda analizy chemicznej stali i stali stopowej.
GB/T 228 Metoda badania siły rozciągania materiałów metalicznych w temperaturze pokojowej (GB/T 228-2002, równowartość ISO 6892:1998)
GB/T 229 Metoda badania uderzenia wahadłowym Charpy Metal (GB/T 229-2007, ISO 148-1:2006, MOD)
GB/T 231.1 Badanie twardości Brinella Część 1: metoda badania (GB/T 231.1-2002, ISO 6506-1:1999, EQV)
GB/T 244 Metoda badania gięcia rur metalowych (GB/T 244-2008, ISO 8491:1996, IDT)
GB/T 246 Metody badań do spłaszczania rurki metalowej (GB/T 246-2007, ISO 8492:1998, IDT)
GB/T 699 Stalo węglowe o dobrej jakości.
GB/T 1591 Stalo konstrukcyjne o wysokiej wytrzymałości niskiego stopnia
GB/T 1591 Stalo konstrukcyjne o wysokiej wytrzymałości niskiego stopnia
-
