SAE J526 Tłuszcz stalowy o niskiej zawartości węgla galwanizowany precyzyjnie
Szczegóły produktu
Precyzyjna rura stalowa SAE J526
,Rura ze stali niskowęglowej
,Ocynkowane przewody hydrauliczne
Spawane rury ze stali niskowęglowej SAE J526 (zwijane) do przewodów hamulcowych i hydraulicznych
Materiał
Rury SAE J526 to spawane elektrycznie (ERW), jednościenne rury ze stali niskowęglowej dostarczane w zwojach (lub prostych odcinkach) do zastosowań w motoryzacyjnych przewodach płynów, gdzie wymagane jest kontrolowane gięcie, rozszerzanie, karbowanie, formowanie i lutowanie.
Ważna uwaga projektowa: Materiał SAE J526 nie jest przeznaczony do zastosowań z pojedynczym rozszerzeniem ze względu na potencjalną drogę wycieku związaną z wewnętrznym zgrzeiem/obrobionym obszarem spoiny; jeśli pojedyncze rozszerzenie jest obowiązkowe, wybór rury i kontrola ryzyka powinny być określone w drodze uzgodnienia (lub należy wybrać alternatywną specyfikację).
Specyfikacje
-

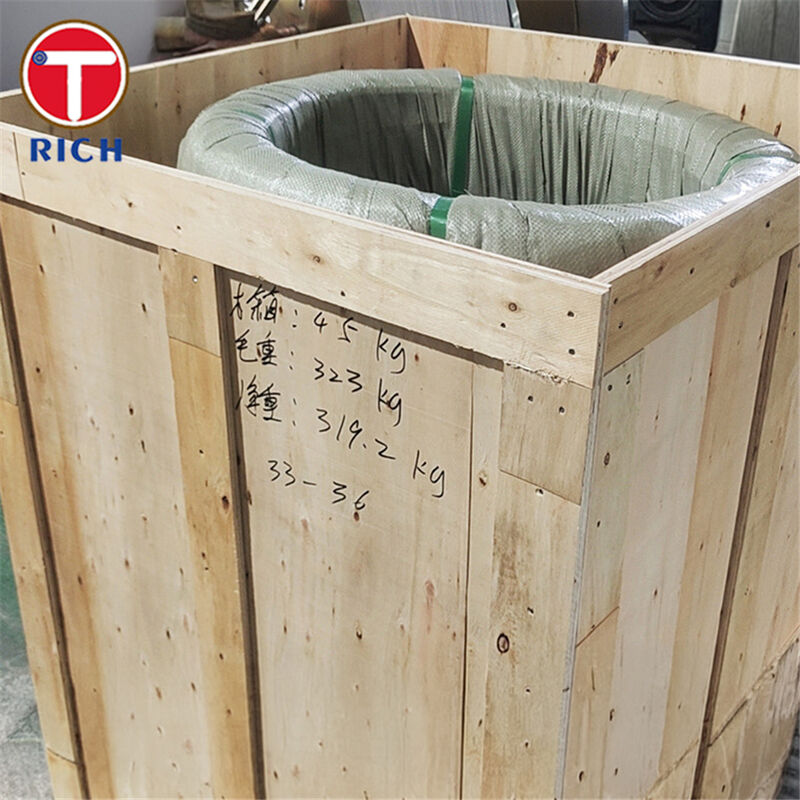

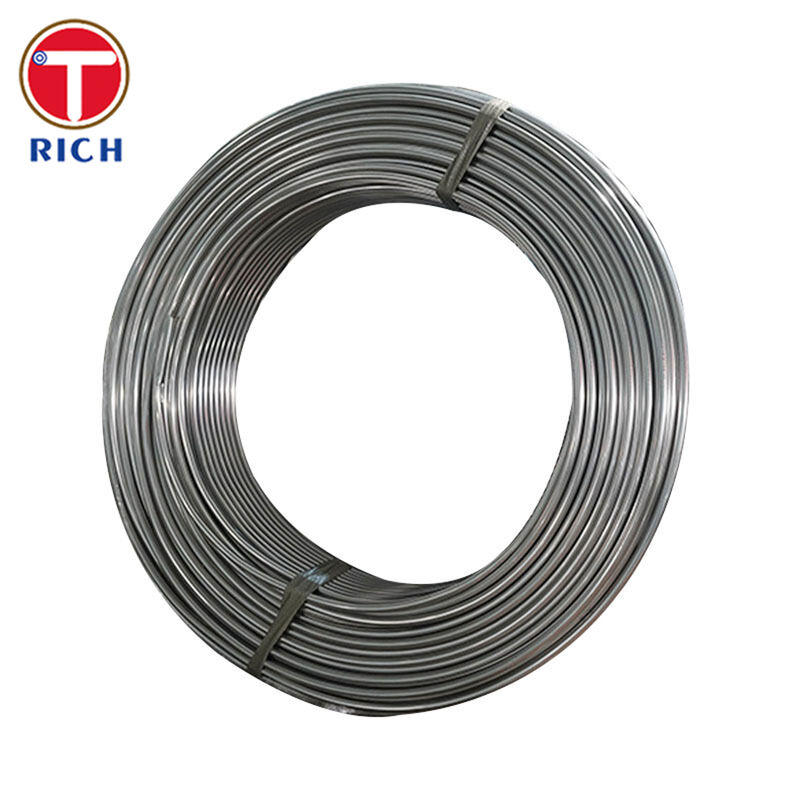

Forma dostawy: Dostępne są zwoje (typowe) i proste odcinki.
-
Zakres średnicy zewnętrznej (odniesienie z tabeli tolerancji): od 3,18 mm do 88,90 mm.
-
Grubość ścianki (pokazane typowe pasma tolerancji J526): nominalne zakresy 0,64–2,50 mm z określonymi tolerancjami według pasma grubości.
-
Tolerancje wymiarowe (przykłady z SAE J526):
-
Tolerancja średnicy zewnętrznej waha się od ±0,05 mm (średnica zewnętrzna 3,18 mm) do ±0,23 mm (pasmo średnicy zewnętrznej 76,2–88,9 mm).
-
Tolerancja grubości ścianki zależy od nominalnego pasma grubości ścianki (np. ±0,08 do ±0,20 mm w zależności od zakresu grubości).
-
-
Prostowanie (proste odcinki): 1,0 mm na 1000 mm długości (chyba że zostanie zaniechane); nie dotyczy produktu zwijanego.
-
Podstawa testowania (typowa dla tej klasy): zazwyczaj wykonywane zgodnie z procedurami testowymi SAE (np. testy wytrzymałości na rozciąganie/twardości i testy związane z formowaniem).
Kluczowe cechy
-
Jednościenna konstrukcja ERW z kontrolowaną powierzchnią zewnętrzną po spawaniu do prowadzenia i montażu.
-
Zaprojektowane do praktycznej obróbki: jakość skoncentrowana na gięciu, karbowaniu, formowaniu i lutowaniu.
-
Dostawa w zwojach ułatwia zautomatyzowane formowanie rur, cięcie na wymiar i linie produkcyjne o dużej przepustowości.
Nasze zalety (rozwiązane 3 najważniejsze obawy kupujących)
-
Kontrola rozszerzania i ryzyka wycieku (najważniejsza obawa dotycząca przewodów hamulcowych)
-
Wyraźnie określamy SAE J526 i od razu podkreślamy jego ograniczenie dotyczące pojedynczego rozszerzenia, aby zapobiec błędnemu wyborowi specyfikacji. W przypadku zespołów hamulcowych zalecamy dopasowanie metody rury + złączki + rozszerzenia do standardu pojazdu (podwójne rozszerzenie / rozszerzenie bąbelkowe, w zależności od zastosowania).
-
-
Opcje ochrony przed korozją dla rzeczywistych warunków drogowych
-
Prowadzenie przewodów hamulcowych i podwoziowych jest narażone na działanie mgły solnej, wilgoci i uderzeń kamieni. Możemy wspierać strategie odporności powierzchni na korozję (np. cynkowanie plus powłoki organiczne, takie jak PVF/nylon/epoksyd), w zależności od docelowej trwałości i wymagań dotyczących formowania.
-
-
Spójność wymiarowa dla zautomatyzowanego formowania i wydajności montażu
-
Spójne tolerancje średnicy zewnętrznej/grubości ścianki zmniejszają zmienność rozszerzeń, problemy z dopasowaniem zacisków i przeróbki. SAE J526 zapewnia określone pasma tolerancji dla średnicy zewnętrznej i grubości ścianki, co jest niezbędne do stabilnego przetwarzania wielkoseryjnego i kontroli jakości.
-
Skład chemiczny
| Klasa / Oznaczenie | Odnośnik normy | C | Si | Mn | P | S |
|---|---|---|---|---|---|---|
| UNS G10080 | SAE J526 | ≤0,10 | 0,07–0,60 | 0,30–0,50 | ≤0,03 | ≤0,05 |
| UNS G10100 | SAE J526 | 0,08–0,13 | 0,07–0,60 | 0,30–0,60 | ≤0,03 | ≤0,05 |
| DC01 (1.0330) | EN 10130 | ≤0,12 | — | ≤0,60 | ≤0,045 | ≤0,045 |
| SPCD | JIS G 3141 | ≤0,12 | — | ≤0,50 | ≤0,040 | ≤0,040 |
| Q195 | GB/T 700 | ≤0,12 | ≤0,30 | ≤0,50 | ≤0,035 | ≤0,040 |
Właściwości mechaniczne
| Klasa / Oznaczenie | Granica plastyczności / granica proporcjonalności | Wytrzymałość na rozciąganie | Wydłużenie | Twardość |
|---|---|---|---|---|
| Rura SAE J526 (przykład: UNS G10080) | ≥170 MPa | ≥290 MPa | ≥14% (50 mm) | ≤65 (HR30T) |
| Rura SAE J526 (przykład: UNS G10100) | ≥170 MPa | ≥290 MPa | ≥14% (50 mm) | ≤65 (HR30T) |
| DC01 (1.0330), EN 10130 | 140–280 MPa | 270–410 MPa | ≥28% | HB 85–120 |
| SPCD, JIS G 3141 (pokazano pasmo 0,60–1,0 mm) | ≤240 MPa (informacyjnie) | ≥270 MPa | ≥38% | Nie określono |
| Q195, GB/T 700 | 195 MPa (≤16 mm) / 185 MPa (16–60 mm) | 315–430 MPa | 33% (Ø≤40 mm) | Nie podano |
Dotyczy norm
-
SAE: SAE J526 (spawane elektrycznie jednościenne rury ze stali niskowęglowej; zwijane/proste; skoncentrowane na formowaniu).
-
ASTM: ASTM A513/A513M (spawane elektrycznie rury mechaniczne; często przywoływane dla porównywalnych rodzin spawanych rur mechanicznych).
-
EN: seria EN 10305 (rury precyzyjne; np. spawane ciągnione na zimno rury do systemów hydraulicznych/pneumatycznych).
-
GOST: GOST 10704 / GOST 10705 (spawane wzdłużnie rury stalowe — zakres rozmiarów i wymagania techniczne).
-
JIS: JIS G 3454 (rury stalowe węglowe do pracy pod ciśnieniem; przywoływane na liście dokumentów związanych z SAE J526).
-
GB: GB/T 3639 (precyzyjne rury stalowe stosowane w komponentach mechanicznych/hydraulicznych/motoryzacyjnych; szeroko stosowane w łańcuchach dostaw w Chinach).
Obszary zastosowań
Główna branża: Motoryzacyjne systemy przewodów płynów (prowadzenie przewodów hamulcowych/hydraulicznych), a także ogólne zastosowania hydrauliczne, chłodnicze i podobne zastosowania rur ciśnieniowych.
Gdzie jest używane (przykłady):
-
Prowadzenie przewodów hydraulicznych hamulców i sprzęgieł, gdzie konstrukcja systemu jest zgodna z ograniczeniami SAE J526 dotyczącymi formowania i rozszerzania
-
Ogólne linie płynów motoryzacyjnych, obwody hydrauliczne i zespoły wymagające gięcia/formowania i spójnych tolerancji
Jeśli udostępnisz wymaganą średnicę zewnętrzną x grubość ścianki, typ rozszerzenia (podwójne/bąbelkowe), docelową powłokę i standard rynku docelowego, mogę przygotować arkusz danych gotowy do zakupu i listę kontrolną inspekcji, aby dopasować je do Twojego rysunku i oczekiwań PPAP/MTC.
P: Czy jesteś firmą handlową czy producentem?
O: producent, może również zajmować się handlem.
P: Jak długi jest czas dostawy?
O: Ogólnie rzecz biorąc, jest to 10-15 dni, jeśli towary są w magazynie, lub 30-40 dni, jeśli towary nie są w magazynie,
zależy to od ilości.
P: Czy dostarczasz próbki? czy jest bezpłatna czy dodatkowa?
O: Tak, możemy zaoferować próbkę za darmo, ale musisz zapłacić koszt frachtu.
P: Jakie są Twoje warunki płatności?
O: Płatność=2000 USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytanie, skontaktuj się ze mną.
-
