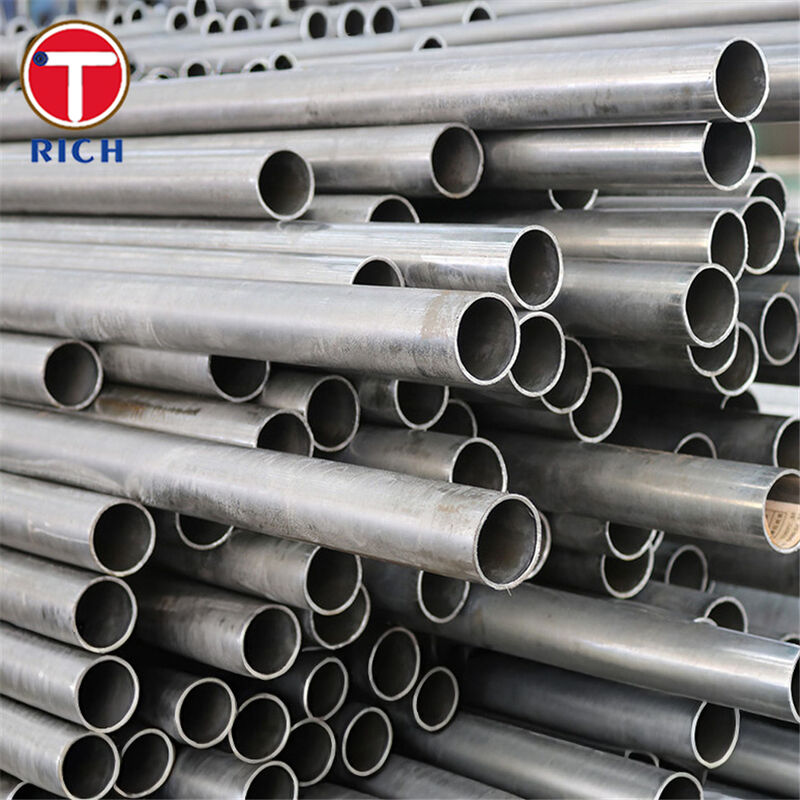

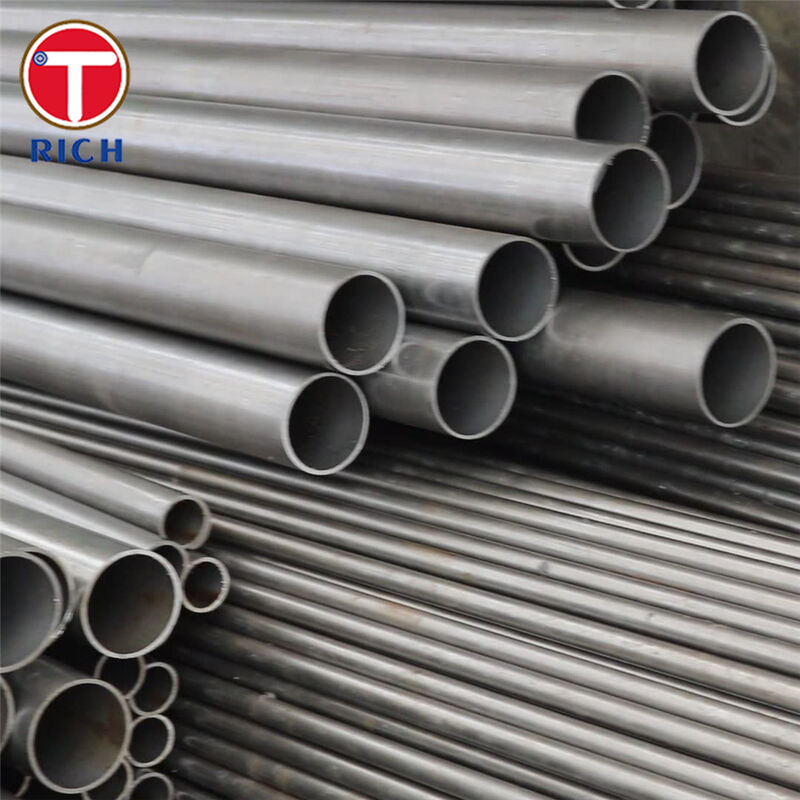

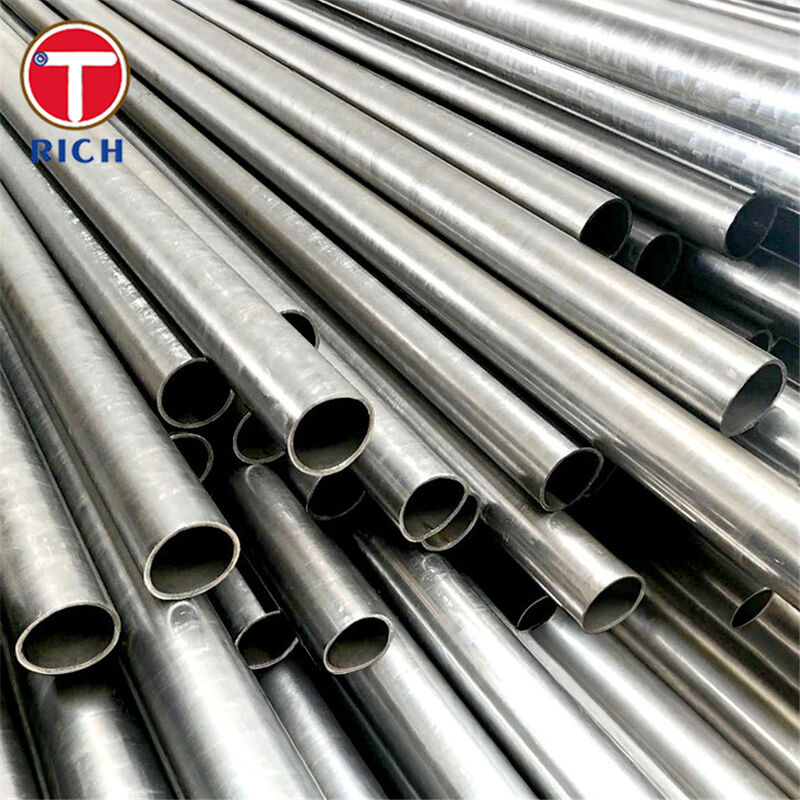

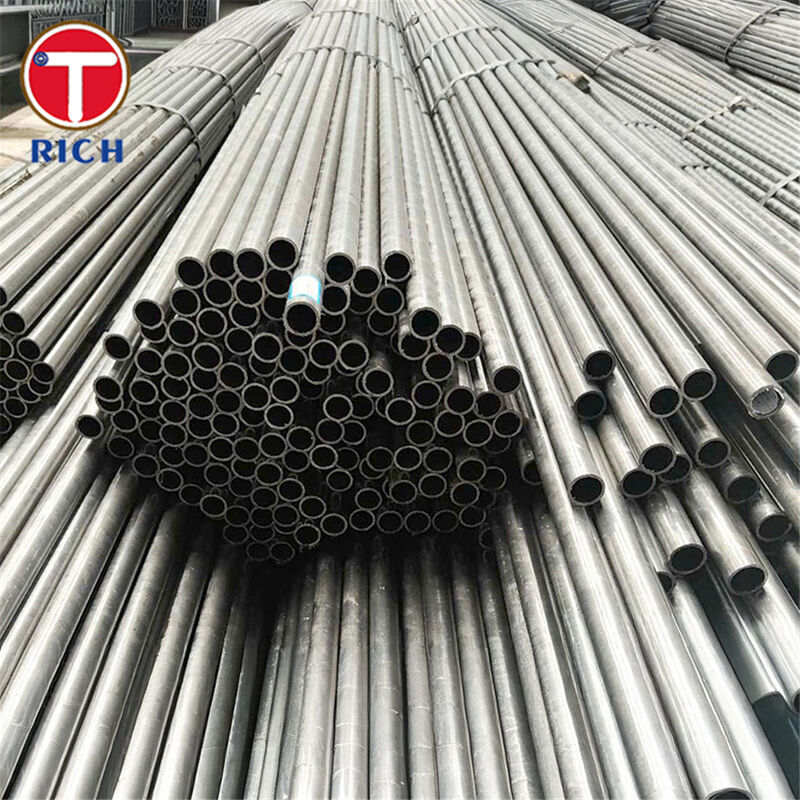

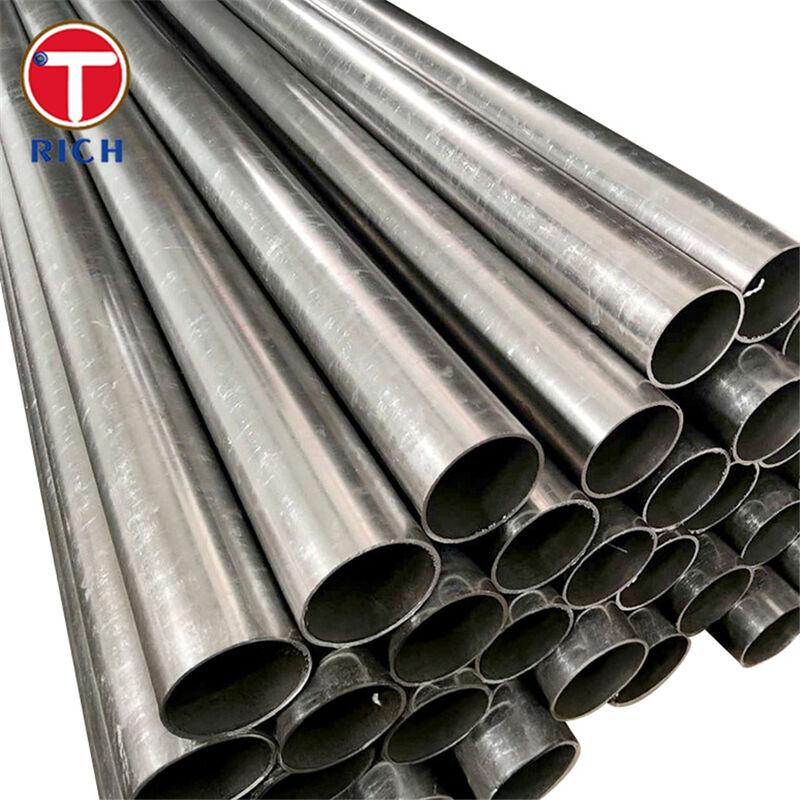

Rurka łożyskowa: Precyzyjna rurka bezszwowa walcowana na zimno o małej średnicy do elementów mechanicznych

Przegląd materiału

Produkt ten jestWyroby ze stali niestopowej o małej średnicy, walcowane na zimno (lub wyciągnięte na zimno)zaprojektowane do części mechanicznych o wysokim zapotrzebowaniu, zwłaszcza gdyodporność na zmęczenie, odporność na zużycie, stabilność wymiarowa i spójna mikrostrukturasą krytyczne.

Jest on zazwyczaj produkowany w dwóch rodzinach materiałów:

• Pozostałe, z tworzyw sztucznych(100Cr6, 100CrMn6): stali chromowe o wysokiej zawartości węgla, przeznaczone do stosowania przy zmęczeniu w kontakcie z walcowaniem, z kontrolowaną mikrostrukturą i oczekiwaniami czystości dla zastosowań łożysk.

• Stalo o twardości skórkowej(16MnCr5, 20MnCr5): węglowodany stosowane w przypadku potrzebyobudowa odporna na zużycie + twardy rdzeń, powszechne w przekładniach, wałkach i komponentach przekładni.

• 100CrMo5jest powszechnie określany jakoDIN/W-Nr. 1.2303Jeśli projekt wymaga certyfikatu ISO dla stali łożyskowej, potwierdź planowaną rodzinę klas podczas zakupu (oznaczenie stali łożyskowej lub stali narzędziowej/stopu stopowego).

Specyfikacje

Typowe specyfikacje zamówień dla precyzyjnych łożysk/rur mechanicznych obejmują:

• Wymiary: OD / ID / grubość ściany (zgodnie z rysunkiem)

• Długość i wykończenie końca: długość stała/przypadkowa, końce odgrzebane/przekręcone

• Dokładność wymiarowa: klasa tolerancji OD/ID, owalność, prostota

• Warunki powierzchni: powierzchnia walcowana na zimno/przyciągnięta na zimno, marynowana/fosforowana/oliowana

• Warunki dostawy (obróbka cieplna): np. +A / +AC / +TH / +FP (zgodnie z wymogami obróbki lub końcowej drogi obróbki cieplnej)

• Kontrola i dokumentacja: Certyfikat EN 10204 3.1, identyfikowalność do ciepła/tłoczenia, uzgodnione NDT (UT/ET), dekarboryzacja i kontrola jakości powierzchni

Kluczowe cechy

• Bezszwowa strukturadla niezawodnej wytrzymałości i jednolitości w obróbce obróbkowej i obróbce cieplnej.

• Mikrostruktura kontrolowana(np. węglowodany sferyzowany do stali łożyskowej o wytrzymałości poprzecznej, w przypadku zamówienia w warunkach grzania).

• Wysoka koncentracja na czystości(stale łożyska podkreślają niskie włączenia niemetalowe i określone oczekiwania dotyczące jakości powierzchni).

• Oczekiwania w zakresie precyzyjnych rur: w przypadku przewodów precyzyjnych można określić ściśle określone tolerancje wymiarowe i określone wymagania powierzchni.

Nasze korzyści

1) Jak kontrolować dekarburowanie i niedoskonałości powierzchni, które zmniejszają długość życia zmęczenia?
Przystosowujemy produkcję i kontrolę do tych samych wymagań, które są zapisane w wymaganiach dotyczących łożysk:Należy ograniczyć lub kontrolować dekarboryzację i niedoskonałości powierzchni., a jakość powierzchni jest traktowana jako kluczowy punkt akceptacji.inspekcja powierzchni/NDT) zgodna z warunkami rysunku i obsługi.

2) Czy możecie zapewnić pełną identyfikowalność i certyfikat kontroli EN 10204 3.1?
Tak wykrywalność (połączenie ciepła/tłoczenia) oraz3.1 dokumentacja inspekcyjnaEN 10204 definiuje certyfikat 3.1 jako deklarację producenta z wynikami badań.

3) Czy rurka spełnia tolerancje precyzyjne i wymagania powierzchniowe w celu skutecznego obróbki/szlifowania?
Precyzyjne rurki są zbudowane wokółwyraźnie określone tolerancje wymiarowe i określone oczekiwania powierzchni skrócenie czasu obróbki, poprawa wydajności i zapewnienie stabilnego dopasowania montażu (szczególnie ważne w przypadku małych średnic).i szorstkość w RFQ.

Skład chemiczny

Właściwości mechaniczne

Standardy i odniesienia do klas (ASTM / EN / GOST / JIS / GB)

• EN (Europa)

  • EN ISO 683-17: łożyska stalowe takie jak 100Cr6 i 100CrMnSi6-4 (100CrMn6).

  • EN 10084: stali twardzące, takie jak 16MnCr5 i 20MnCr5.

• ASTM (USA)

  • ASTM A295/A295M: stali łożyskowej o wysokiej zawartości węgla przeciwtarcia (powszechnie związane z wymaganiami w zakresie stali łożyskowej typu 52100, w tym ograniczeniami dekarboryzacji/powierzchni).

  • Równoważność ASTM jest często określana jako: 100CrMnSi6-4 ?? ASTM A485 w tabelach odniesienia krzyżowego producenta.

• GOST (Rosja/WNP)

  • GOST 801-1978: rodzina łożysk stalowych (np. ШХ15 / ShKh15).

  • Przybliżone równoważniki utrwalenia przypadku są często wymieniane jako 15HG / 18KHG w zależności od mapowania stopnia.

• JIS (Japonia)

  • JIS G4805: stali o wysokiej zawartości chromu węgla do łożysk walcowych.

  • JIS G4053: stali chromowe o niskiej stopień stopu maszynowego (powszechnie stosowane w odniesieniu do rodzin węglowodorów, takich jak SCr415/SCr420).

• GB (Chiny)

  • GB/T 18254-2016: Stal o wysokiej zawartości węgla i chromu (odniesienie do rodziny łożysk stalowych).

  • Przybliżone ekwiwalenty GB dla klas węglowodoru są często określane w tabelach klas krzyżowych (np. 15CrMn / 20CrMnTi w zależności od mapowania).

Obszary zastosowania

• Łożyska walcowe i układy ruchu: pierścienie łożysk, obudowy, elementy rolki/igły, precyzyjne rozstawki.

• Przesyłki samochodowe i przemysłowe: przekładnie węglowe, wały przekładni, obudowy, elementy z przyrządem podkładkowym (16MnCr5/20MnCr5).

• Inżynieria mechaniczna ogólna: wysokiej zużycia buchy, wały precyzyjne, części pompy, wrzutowce, gdzie stabilność wymiarowa i jakość powierzchni napędu.

P: Czy jest pan firmą handlową czy producentem?

A: producent, może też handlować.

P: Jak długi jest czas dostawy?

A: Ogólnie rzecz biorąc, to 10-15 dni, jeśli towary są na magazynie, lub to 30-40 dni, jeśli towary nie są na magazynie,

To zależy od ilości.

P: Czy dostarczasz próbki? Czy jest to za darmo czy dodatkowo?

A: Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić koszty frachtu.

P: Jakie są warunki płatności?

Płatność <= 2000USD, 100% z góry. Płatność>= 2000USD, 30% T/T z góry, saldo przed wysyłką.
