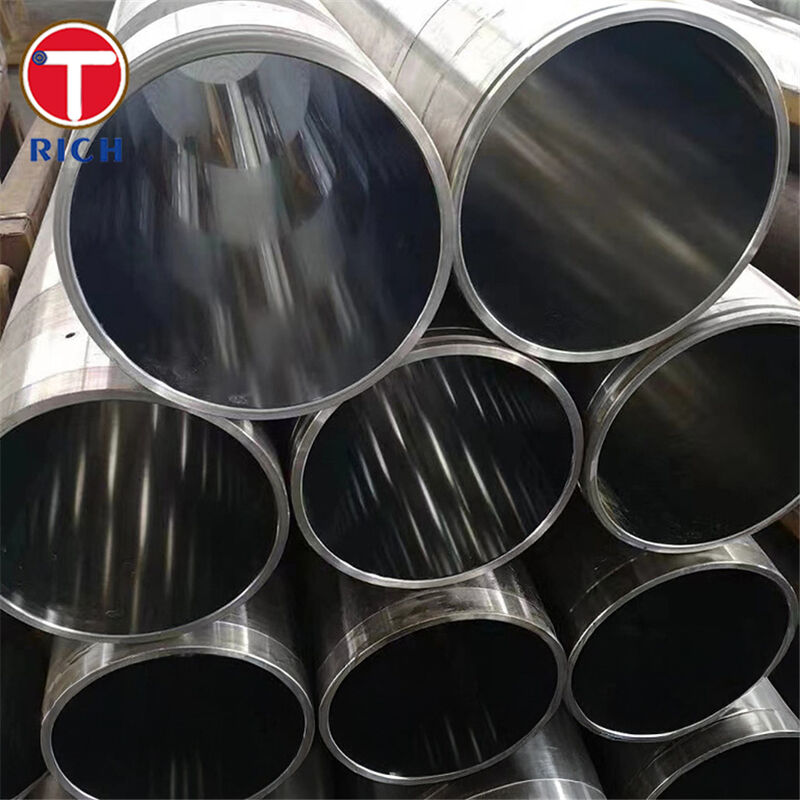

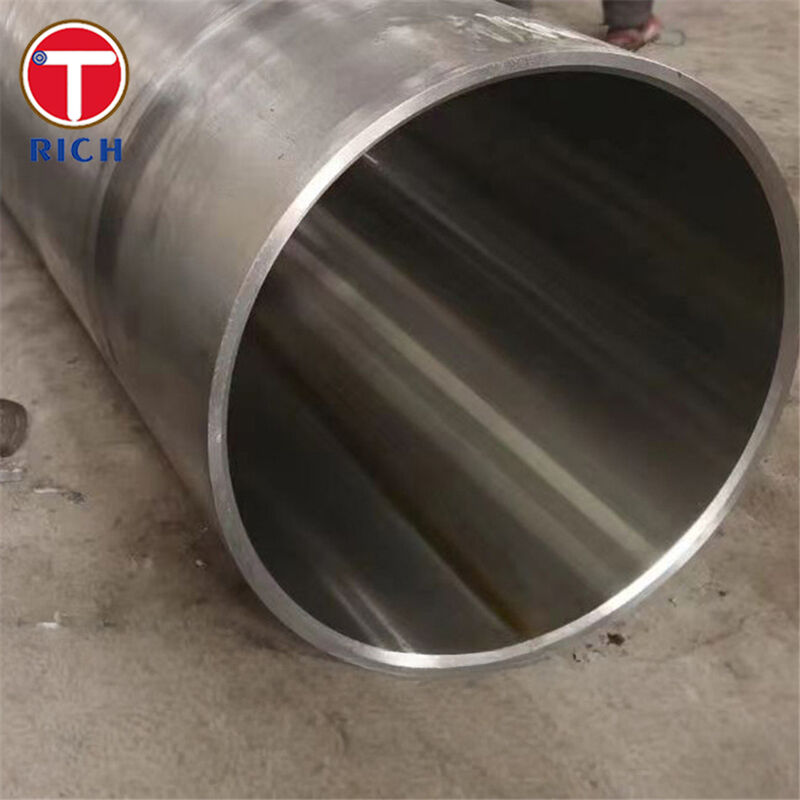

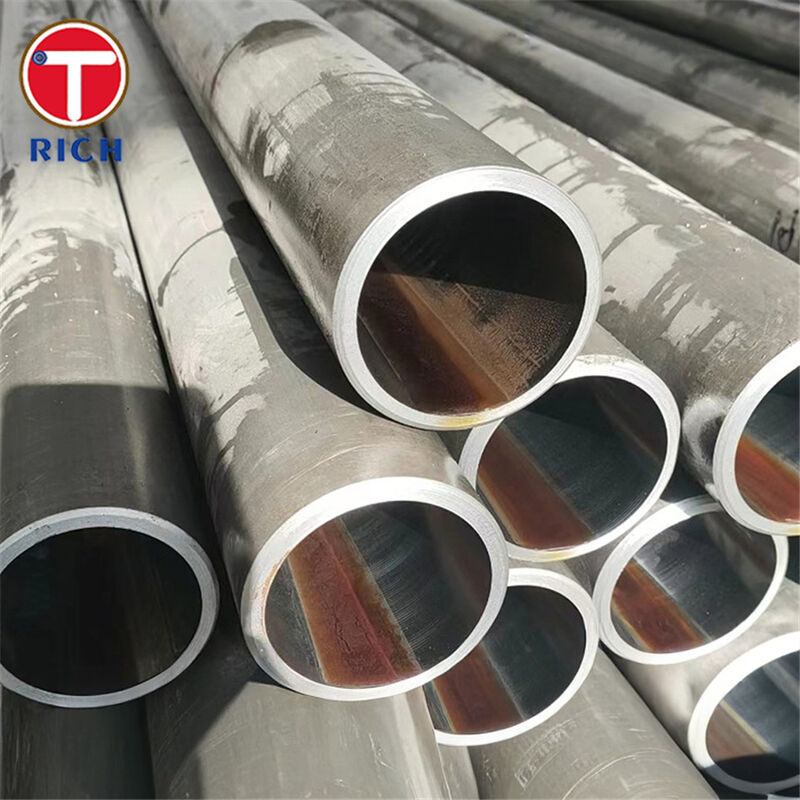

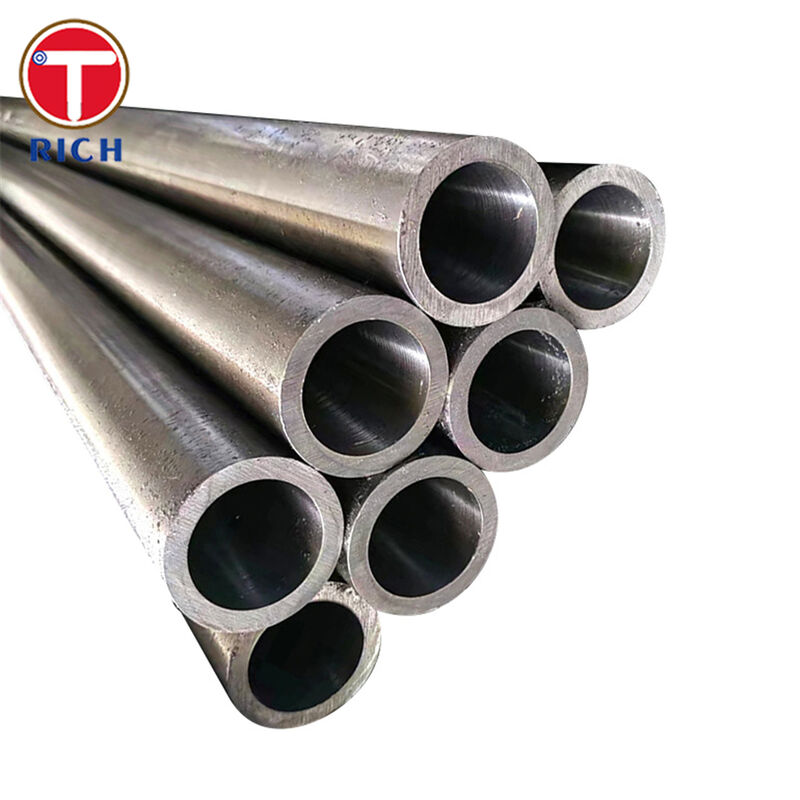

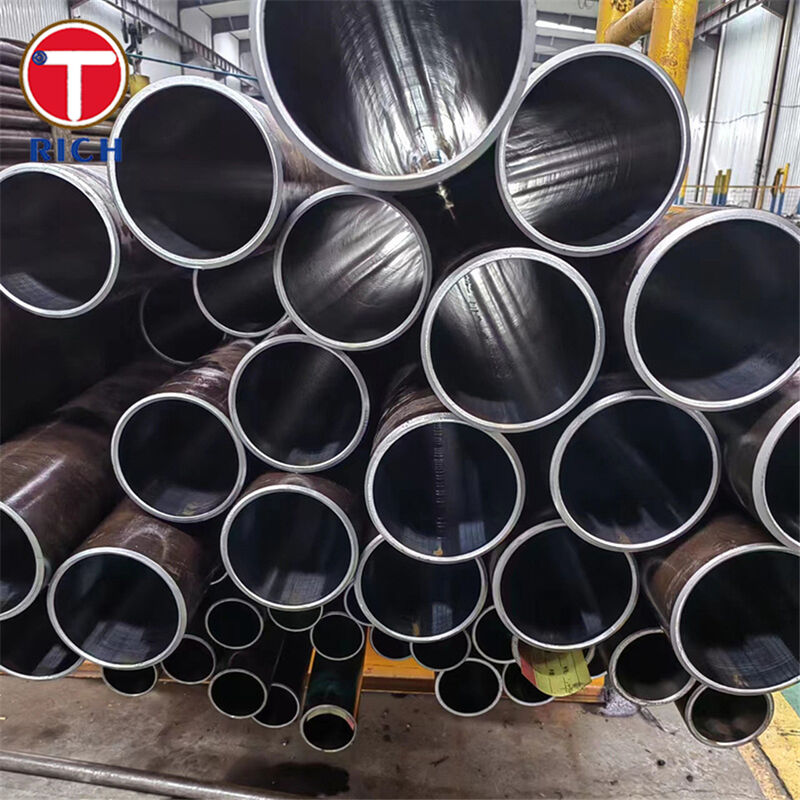

Precyzyjna rurka bezszwowa wyciągnięta na zimno z tolerancją ISO H8/H9 ID i Ra max 0,40 μm dla zastosowań motoryzacyjnych
Szczegóły produktu
Szlifowane przewody siłowników hydraulicznych do zastosowań motoryzacyjnych
,Precyzyjna rura bez szwu ciągniona na zimno
,tolerancja ISO H8/H9
Precyzyjne rury do cylindrów hydraulicznych z honowaniem — Precyzyjne rury bez szwu ciągnione na zimno dla motoryzacji
Materiał
Rury do cylindrów hydraulicznych z honowaniem to precyzyjne rury stalowe bez szwu ciągnione na zimno, których średnica wewnętrzna (ID) jest honowana lub frezowana i polerowana wałkiem (SRB) w celu uzyskania ścisłych tolerancji wymiarowych i bardzo gładkiego otworu—co jest kluczowe dla cylindrów hydraulicznych, gdzie szczelność, tarcie i żywotność zależą w dużej mierze od jakości ID.
Typowe rodziny stali obejmują precyzyjne gatunki EN (E235 / E355), precyzyjne gatunki DIN (St52), oraz mechaniczne gatunki rur ASTM (SAE 1020 / 1025), dobierane w zależności od wymaganej wytrzymałości, skrawalności i odporności na zmęczenie.
Specyfikacje
-
Proces rury bazowej: Rury mechaniczne lub precyzyjne bez szwu, wykończone na zimno / ciągnione na zimno; odprężanie i kalibracja zgodnie z zamówieniem.
-
Przetwarzanie wewnętrzne: Honowane lub frezowane i polerowane wałkiem, zazwyczaj do tolerancji ID ISO H8 / H9.
-
Typowe okno rozmiarów: Średnica zewnętrzna (OD) Ø50–245 mm, Średnica wewnętrzna (ID) Ø40–200 mm (inne rozmiary do uzgodnienia).
-
Chropowatość powierzchni (ID):
-
SRB: Ra max 0.30 μm
-
Honowane: Ra max 0.40 μm
-
-
Prostoliniowość (przykładowe wytyczne): odchylenie lokalne max 1 mm / 1000 mm.
-
Dostawa długości: długości fabryczne/losowe lub cięte na wymiar (typowe programy rur hydraulicznych obejmują ~5–8 m).
Kluczowe cechy
-
Otwór gotowy do obróbki / montażu: Tolerancja ID ISO H8/H9 i kontrolowana Ra zmniejszają zużycie uszczelnień i minimalizują ryzyko wycieków.
-
Zoptymalizowana wydajność cylindra: Honowanie może tworzyć wzór krzyżowy; w połączeniu z niską chropowatością pomaga zmniejszyć efekty tarcia i przedłużyć żywotność komponentu.
-
Spójność klasy motoryzacyjnej: Konstrukcja bez szwu oraz kontrolowany skład chemiczny/mechanika wspierają powtarzalną obróbkę i stabilną pracę w elementach sterowania ruchem.
Nasze zalety
1) “Jaką tolerancję ID i Ra faktycznie możecie dostarczyć dla otworów cylindrów?”
Dostarczamy rury honowane/SRB zazwyczaj z tolerancją ID ISO H8 lub H9 z Ra do 0.40 μm (honowane) lub Ra do 0.30 μm (SRB), odpowiadającą typowym arkuszom technicznym rur cylindrowych stosowanych na rynku.
2) “Jak kontrolujecie powierzchnię wewnętrzną, aby uniknąć zarysowań, wżerów i uszkodzeń uszczelnień?”
Jakość powierzchni wewnętrznej jest traktowana jako wymóg krytyczny dla funkcji. ASTM A519 opisuje opcjonalny wymóg dla rur, gdzie powierzchnia wewnętrzna ma pierwszorzędne znaczenie i nie przewiduje się usuwania materiału, zauważając, że specjalne przetwarzanie/dobór mogą być potrzebne do spełnienia wymogów powierzchniowych. Dostosowujemy nasz plan inspekcji odpowiednio (wizualne sprawdzenie otworu, weryfikacja chropowatości, pomiar wymiarów; a NDT może być uzgodnione, gdy jest wymagane).
3) “Czy możecie zapewnić identyfikowalność, certyfikaty i ochronę wysyłki przy dostawach na długie dystanse?”
Wspieramy pełną identyfikowalność z dokumentacją cieplną/partii i możemy dostarczyć certyfikaty EN 10204 3.1 / 3.2 po określeniu. Wskazówki dotyczące pakowania i przechowywania są traktowane jako część jakości dostawy (przechowywanie w suchym, zadaszonym miejscu, ostrożne podnoszenie/obsługa i ochrona gotowych powierzchni).
Skład chemiczny
| Gatunek | Odnośnik normy | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| E235 | EN 10305-1 | ≤0.17 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.025 |
| E355 | EN 10305-1 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| St52 | DIN 2391 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| 1020 | ASTM A519 | 0.18–0.23 | — | 0.30–0.60 | ≤0.040 | ≤0.050 |
| 1025 | ASTM A519 | 0.22–0.28 | — | 0.30–0.60 | ≤0.040 | ≤0.050 |
Właściwości mechaniczne
| Gatunek | Typowy stan dostawy | Granica plastyczności (MPa) | Wytrzymałość na rozciąganie (MPa) | Wydłużenie (%) |
|---|---|---|---|---|
| E235 | +SR (odprężona) | ≥350 | ≥420 | ≥16 |
| E355 | +SR (odprężona) | ≥450 | ≥580 | ≥10 |
| St52 | BK+S / +SR (odprężona) | ≥420 | 580–740 | ≥10 |
| 1020 | Odprężona (SR), typowa | ~345 (50 ksi) | ~448 (65 ksi) | ~10 |
| 1025 | Odprężona (SR), typowa | ~483 (70 ksi) | ~586 (85 ksi) | ~10 |
Normy i zgodność
-
ASTM: ASTM A519/A519M — Rury mechaniczne ze stali węglowej/stopowej bez szwu (wykończone na gorąco lub na zimno).
-
EN: EN 10305-1 (precyzyjne rury bez szwu ciągnione na zimno), powszechnie stosowane do rur cylindrowych E235/E355.
-
DIN: DIN 2391 — Precyzyjne rury stalowe bez szwu (St52 powszechnie stosowane na rynku rur cylindrowych).
-
GOST: GOST 8734 / GOST 8733 — Rury bez szwu formowane na zimno/ciągnione i wymagania techniczne (powszechnie stosowane na rynkach WNP).
-
JIS: JIS G3445 — Rury ze stali węglowej do celów konstrukcji maszyn (powszechne w łańcuchach dostaw maszyn/motoryzacji).
-
GB: GB/T 3639 — Precyzyjne rury stalowe bez szwu ciągnione na zimno/walcowane na zimno (szeroko stosowane do części mechanicznych, hydraulicznych i samochodowych).
Obszary zastosowań
Główne sektory: cylindry hydrauliczne i pneumatyczne, precyzyjne maszyny, komponenty motoryzacyjne i przemysłowe sterowanie ruchem.
Gdzie jest używane (przykłady):
-
Pojazdy samochodowe i użytkowe: rury cylindrów hydraulicznych do systemów podnoszenia/przechylania, cylindry urządzeń serwisowych i tuleje siłowników, gdzie wymagane jest wysokiej jakości ID.
-
Urządzenia produkcyjne motoryzacji: cylindry hydrauliczne w liniach tłoczenia, systemach zaciskowych i stanowiskach badawczych—korzystające z otworów H8/H9 i kontrolowanej Ra.
-
Ogólna hydraulika: rury cylindrów do pras, transportu materiałów i siłowników ciężkich (honowane lub SRB).
P: Czy jesteś firmą handlową czy producentem?
O: producent, może również zajmować się handlem.
P: Jak długi jest czas dostawy?
O: Ogólnie rzecz biorąc, jest to 10-15 dni, jeśli towary są w magazynie, lub 30-40 dni, jeśli towary nie są w magazynie,
zależy to od ilości.
P: Czy dostarczacie próbki? czy jest to darmowe czy dodatkowe?
O: Tak, moglibyśmy zaoferować próbkę za darmo, ale musimy zapłacić koszt frachtu.
P: Jakie są Twoje warunki płatności?
O: Płatność=2000 USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytanie, prosimy o kontakt ze mną.
-
