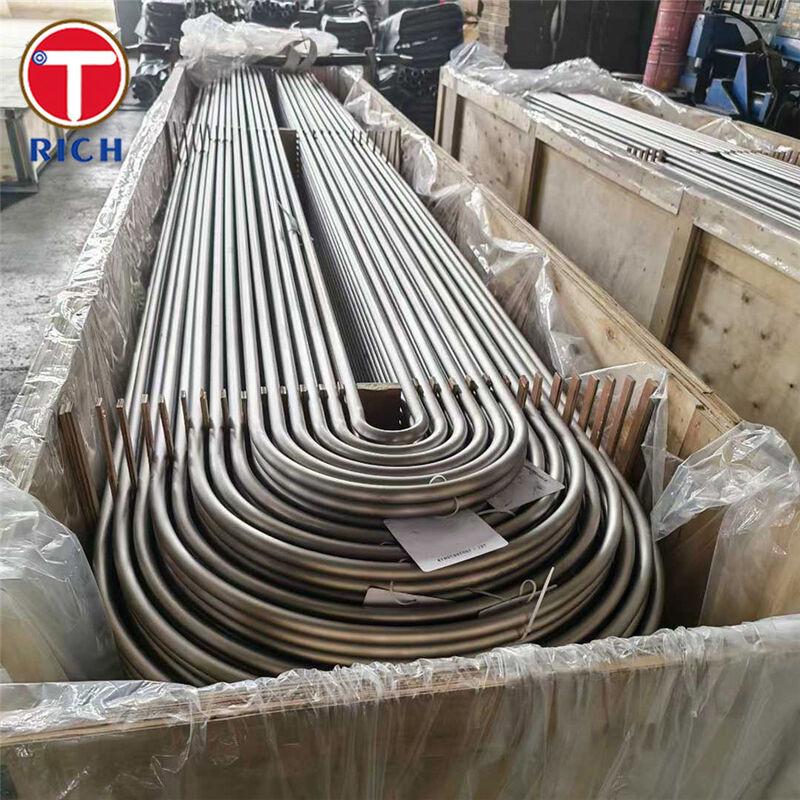

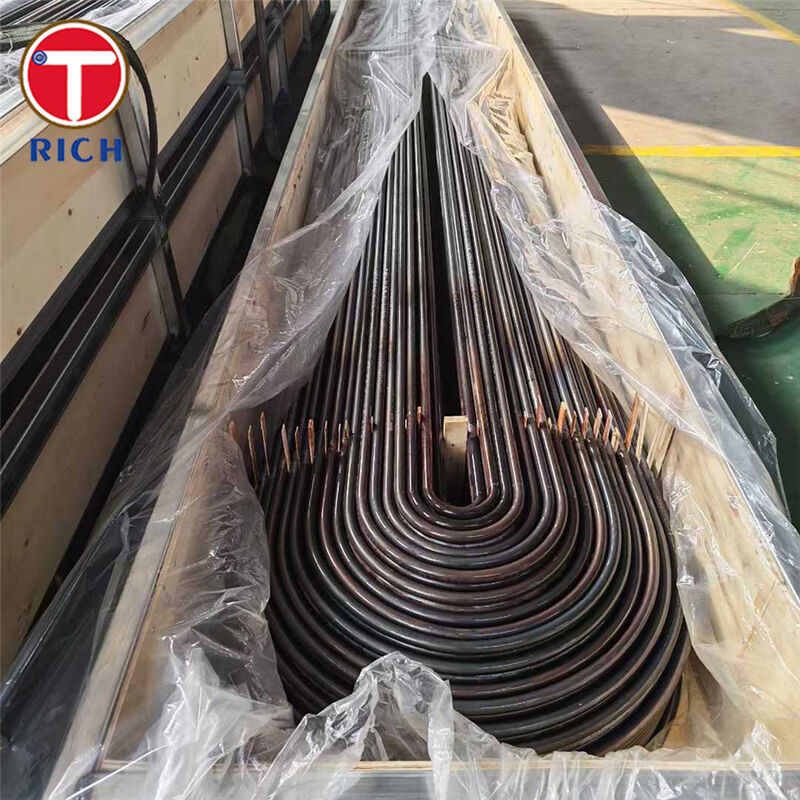

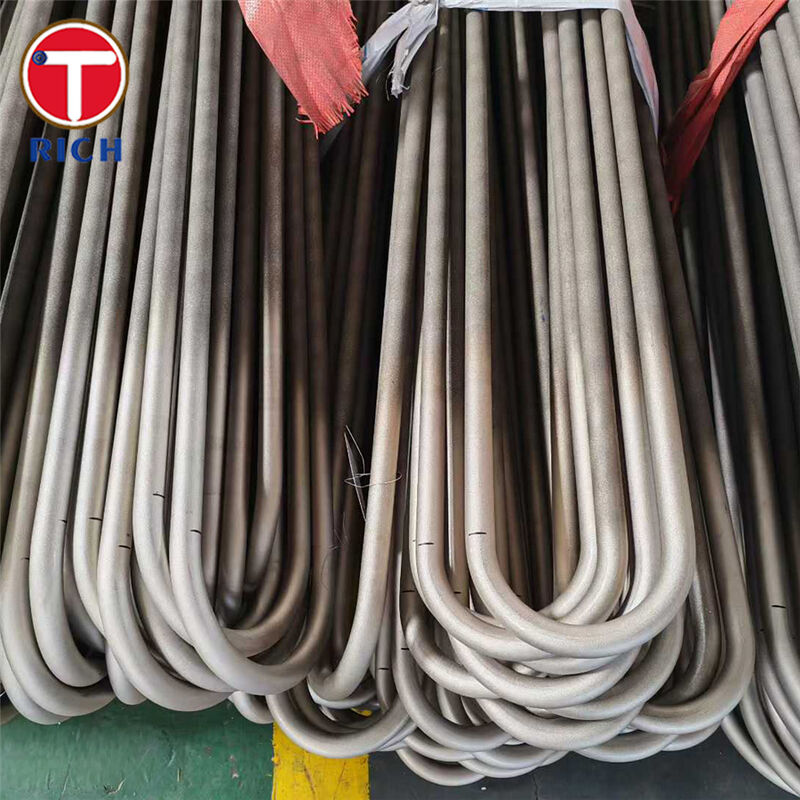

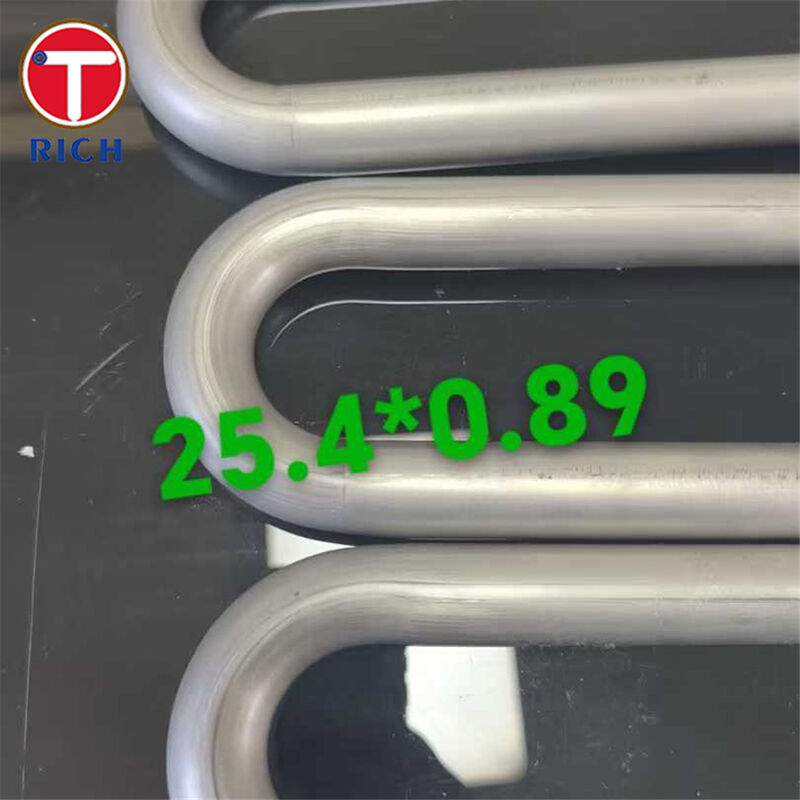

ASTM A179 Rury bez szwu, ciągnione na zimno, ze stali niskowęglowej, gięte w kształcie litery U, do wymienników ciepła
Szczegóły produktu
Ciągniona na zimno bezszwowa rura typu U
,U-rurka ze stali niskowęglowej
,Wymiennik ciepła w kształcie litery U
Rury U-Bend ASTM A179 — Bezszwowe rury ze stali niskowęglowej ciągnione na zimno do wymienników ciepła
Materiał
Rury U-bend ASTM A179 to bezszwowe, ciągnione na zimno rury ze stali niskowęglowej, które są formowane w kształt litery U do wymienników ciepła typu płaszczowo-rurowego, skraplaczy, chłodnic i podobnych urządzeń do wymiany ciepła. Rura bazowa jest produkowana w procesie bezszwowym i ciągnienia na zimno, a następnie gięta do wymaganego promienia/długości ramienia z rygorystyczną kontrolą stabilności wymiarowej i stanu powierzchni.
Specyfikacja
-
Typ produktu: U-bend (rura U) do wymienników ciepła
-
Materiał bazowy / standard: ASTM A179 / A179M (często określany jako SA179 dla podobnego języka zamówień)
-
Metoda produkcji: Bezszwowa → ciągniona na zimno → gięcie U (zgodnie z rysunkiem)
-
Typowy zakres OD rury bazowej (zakres ASTM A179): 1/8" do 3" (3,2–76,2 mm)
-
Kluczowe parametry U-bend (dostosowane):
-
Promień gięcia (CLR), długość ramienia, długość stycznej, długość prosta, wykończenie końców
-
Kontrolowana owalność i ścieńczenie ścianki na zagięciu (mierzone i raportowane)
-
Kluczowe cechy
-
Doskonała przydatność do wymiany ciepła: gładkie OD/ID, spójna ścianka, stabilna geometria z rur ciągnionych na zimno
-
Niezawodne działanie podczas formowania: niska zawartość węgla wspiera operacje gięcia, rozszerzania i walcowania, powszechnie wymagane do montażu rura-płyta sitowa
-
Weryfikacja jakości: kontrola składu chemicznego + testy mechaniczne + typowe testy rur (np. twardość/spłaszczanie/rozwieranie/opcje hydrostatyczne lub NDT na zamówienie)
Nasze zalety
-
Jak kontrolujecie ścieńczenie ścianki i owalność na U-bend?
Kontrolujemy narzędzia do gięcia, smarowanie i parametry formowania i możemy zapewnić pomiary obszaru gięcia (owalność i ścieńczenie ścianki). Wielu nabywców określa limity (np. ograniczenia owalności i ścieńczenia) dla rur U; możemy produkować i kontrolować zgodnie z kryteriami Twojego projektu i dostarczać zapisy z kontroli. -
Jakie inspekcje i dokumentację otrzymam?
Zapewniamy pełną identyfikowalność według wytopu/partii i świadectwo odbioru 3.1 (EN 10204 dostępne na żądanie), a także zgodność z wymaganymi testami zgodnie z wymaganiami ASTM dla rur (analiza chemiczna/produktowa i weryfikacja mechaniczna; badania hydrostatyczne lub nieniszczące, jeśli określone). -
Jak zapobiegacie zanieczyszczeniom i uszkodzeniom podczas transportu (krytyczne dla wymienników ciepła)?
Przestrzegamy kontrolowanych praktyk wykańczania i pakowania (cięcia/gratowania/czyszczenia, zaślepki/uszczelnienia i pakowanie eksportowe), aby chronić końce rur i czystość wewnętrzną podczas transportu i przechowywania.
Skład chemiczny
| Gatunek / Standard | C | Si | Mn | P | S | Cr | Ni | Cu | Mo | V | Nb | Ti | Al |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | 0.06–0.18 | ≥175 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥30 | 0.06–0.18 | ≤0.25 | 0.27–0.63 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| ≥35 | ≤0.27 | ≥0.10 | ≤0.93 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.020 | ≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.02 | ≤0.01 | ≤0.04 | ≥0.02 |
| ≥25 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 | ≥175 |
Uwaga: „—” oznacza, że nie jest określone w cytowanych podsumowaniach dla tego gatunku.
Właściwości mechaniczne (5 gatunków referencyjnych)
| Gatunek / Standard | Wytrzymałość na rozciąganie (MPa) | Granica plastyczności (MPa) | Wydłużenie (%) | Twardość |
|---|---|---|---|---|
| ASTM A179 | — | ASTM A192 | ||
| ≥30 | — | ASTM A192 | ≥325 | ≥180 |
| ≥35 | ≤77 HRB | ASTM A210 Gr. A-1 | ≥415 | ≥255 |
| ≥30 | ≤79 HRB | EN 10216-2 P235GH (odniesienie T ≤ 16 mm) | 360–500 | ≥175 |
| ≥25 | — | JIS G 3461 STB340 | ≥340 | ≥175 |
≥35
-
—
-
Standardy
-
ASTM: ASTM A179/A179M (rura bazowa) + ASTM A450/A450M (ogólne wymagania dla rur ze stali węglowej/niskostopowej)
-
EN: EN 10216-2 (bezszwowe rury do celów ciśnieniowych o właściwościach w podwyższonej temperaturze; np. P235GH)
-
GOST: GOST 8733 (wymagania techniczne dla bezszwowych rur ciągnionych na zimno) + GOST 8734 (zakres rozmiarów dla bezszwowych rur formowanych na zimno)
JIS: JIS G 3461 (rury do kotłów i wymienników ciepła ze stali węglowej; np. STB340)
-
GB: GB/T 3639 (bezszwowe precyzyjne rury ciągnione/walcowane na zimno) i wybory zależne od projektu, takie jak GB 3087 do zastosowań w kotłach, jeśli określono
-
Obszary zastosowań
-
Wytwarzanie energii i kotły: skraplacze, podgrzewacze wody zasilającej, ekonomizery (pęki rur U)
Przemysł naftowy i gazowy / rafinacja: chłodnice, skraplacze, wymienniki odzysku ciepła
Geometria U-bend jest używana głównie w wymiennikach płaszczowo-rurowych, aby umożliwić kompaktowe ścieżki przepływu wieloprzepływowego i wydajny układ wiązki.
Geometria U-bend jest używana głównie w wymiennikach płaszczowo-rurowych, aby umożliwić kompaktowe ścieżki przepływu wieloprzepływowego i wydajny układ wiązki.
P: Czy jesteście Państwo firmą handlową czy producentem?
O: Producent, również może prowadzić działalność handlową.
P: Jak długi jest Państwa czas dostawy?
O: Ogólnie rzecz biorąc, wynosi on 10-15 dni, jeśli towary są w magazynie, lub 30-40 dni, jeśli towaru nie ma w magazynie,
zależy to od ilości.
P: Czy dostarczacie Państwo próbki? Czy są one bezpłatne czy dodatkowo płatne?
O: Tak, możemy zaoferować próbkę bezpłatnie, ale trzeba zapłacić za koszt frachtu.P: Jakie są Państwa warunki płatności?O: Płatność
-
