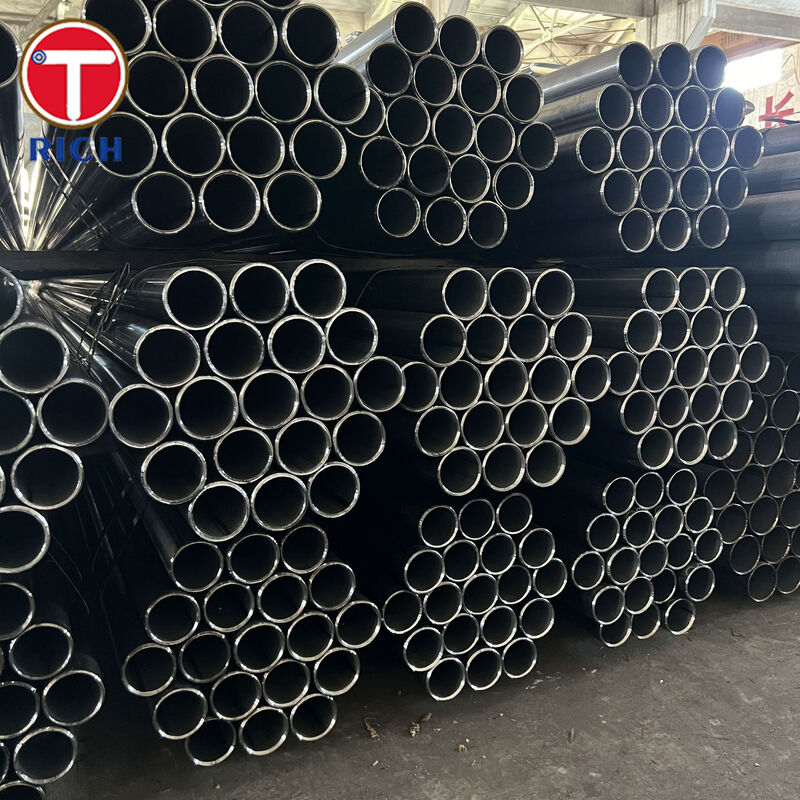

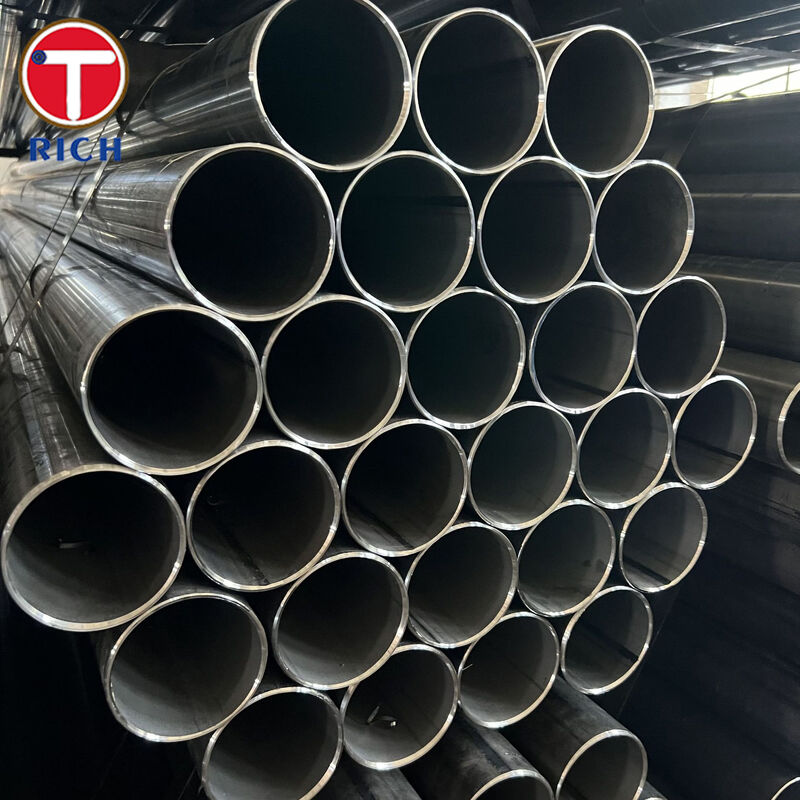

Rura CDW (mała średnica)
Materiał
Produkt ten jestRury stalowe precyzyjne spawane na zimno (CDW): taśma stalowaformowane i spawanedo rurki, a następniewyciągnięte na zimnodo osiągnięciawysoka dokładność wymiarowa,lepsza koncentryczność, orazgładszą powierzchnięidealne dla elementów samochodowych wymagających stabilnego dopasowania, powtarzalnego formowania i stałej wydajności mechanicznej.
Specyfikacje
-
Rodzaj:Pozostałe urządzenia i urządzenia, z wyłączeniem urządzeń i urządzeń objętych pozycją 8471
-
Rozmiar skupienia:Niewielka średnica (typowe gamy samochodowe; dostępne na zamówienie)
-
Wymiary zamówienia:OD/ID, OD/WT lub ID/WT (w zależności od wymogu)
-
Warunki dostawy (wybierz w zależności od wniosku): +C, +LC, +SR, +A, +N
-
Wykończenie powierzchni:Gładkie powierzchnie wewnętrzne/zewnętrzne; można określić wymagania dotyczące maksymalnej nierówności powierzchni
-
Inspekcja:Kontrola wymiarów, badanie rozciągania, inspekcja wizualna; opcjonalne sprawozdawczość o grubości i NDT mogą być określone
-
Ochrona przed korozją i opakowanie:O ile nie uzgodniono inaczej, zazwyczaj dostarczana jest tymczasowa ochrona przed korozją.
Kluczowe cechy
-
Precyzyjne sterowanie OD/ID i ścianądo automatycznego montażu i części ściśle dopasowanych
-
Poprawa jakości powierzchnipo wyciągnięciu na zimno, wspierające części ruchowe o niskim tarciu i czyste formowanie
-
Stabilne właściwości mechanicznewybierane zgodnie z warunkami dostawy (+SR / +N powszechnie wybierane dla zrównoważonej wytrzymałości i formowalności)
-
Dobra spawalność i formowalnośćdo gięcia, rozszerzania, płomienia i późniejszej produkcji
Nasze korzyści
-
Czy można utrzymać ścisłe tolerancje i wymagania dotyczące powierzchni do montażu robotycznego/zautomatyzowanego?
Tak, zastosowania precyzyjne są wspierane przez zdefiniowane systemy tolerancji i określone wymagania dotyczące maksymalnej grubości powierzchni; możliwe jest również uzgodnienie dodatkowych pomiarów lub raportowania grubości. -
Jak zapewnić integralność szwu spawania i zapobiegać ukrytym wadom?
Możemy dostarczyć rurki zbadania nieniszczące (NDT)zgodnie ze specyfikacją (np. badanie prądu wirusowego w celu wykrycia niedoskonałości wzdłużnych i weryfikacja szczelności).Zasady prądu kręgowego i inspekcja oparta na akceptacji są szeroko stosowane do kontroli jakości spawanych rur. -
¢Zapewniasz pełną identyfikowalność i świadectwa kontroli w odniesieniu do audytów?
Tak, wspieramy.Dokumenty inspekcyjne EN 10204 (np. 3.1/3.2 zgodnie z wymaganiami)i może utrzymać identyfikowalność ciepła/partii poprzez opcje oznakowania (w tym identyfikację odlewu/ciepła, jeżeli jest ona określona).
Skład chemiczny
| Klasa | Stal nr. | C max | Si max | Mn max | P max | S max | Al (łącznie) min |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
Właściwości mechaniczne
| Klasa | Stal nr. | +SR: Rm min (MPa) | +SR: ReH min (MPa) | +SR: A min (%) | +N: Rm (MPa) | +N: ReH min (MPa) | +N: A min (%) |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | 270 ¥410 | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | 300 ¢440 | 195 | 28 |
| E235 | 1.0308 | 440 | 325 | 14 | 340 ¥ 480 | 235 | 25 |
| E275 | 1.0225 | 510 | 375 | 12 | 410 ¢550 | 275 | 22 |
| E355 | 1.0580 | 590 | 435 | 10 | 490 ¢ 630 | 355 | 22 |
Standardy
-
ASTM:ASTMA513(rury mechaniczne ERW; wykończenie typu CDW/DOM określone w zależności od typu/wymogu)
-
Wymagania: EN 10305-2(z spawanymi, wyciągniętymi na zimno rurami precyzyjnymi; warunki dostawy +C/+LC/+SR/+A/+N)
-
GOST: GOST 10704(rury stalowe spawane elektrycznie; powszechnie używane w odniesieniu do spawanych łańcuchów dostaw rur)
-
JIS: JIS G3445(rury ze stali węglowej do celów konstrukcyjnych maszyn)
-
GB: GB/T 24187(przyciągnięte na zimno precyzyjne pojedyncze spawane rurki stalowe)
Obszary zastosowania
Przemysł podstawowy:Produkcja samochodów, inżynierii ogólnej, produkcji maszyn, zespołów hydraulicznych/pneumatycznych oraz konstrukcji precyzyjnych.
W przypadku zastosowania w przemyśle motoryzacyjnym (przykłady):
-
Składniki amortyzatorów / tłuminików(rury wewnętrzne, rękawki)
-
Części kierownicy i podwozia(rozstawki, obudowy, rury podtrzymujące)
-
Konstrukcje siedzenia i podzespoły bezpieczeństwa(rury strukturalne precyzyjne)
-
Pozostałe części i akcesoriawymagania jednolitego identyfikacji/identyfikacji właściwości użytkowych w odniesieniu do siedzeń z przyciskami, koryt i łożysk,
