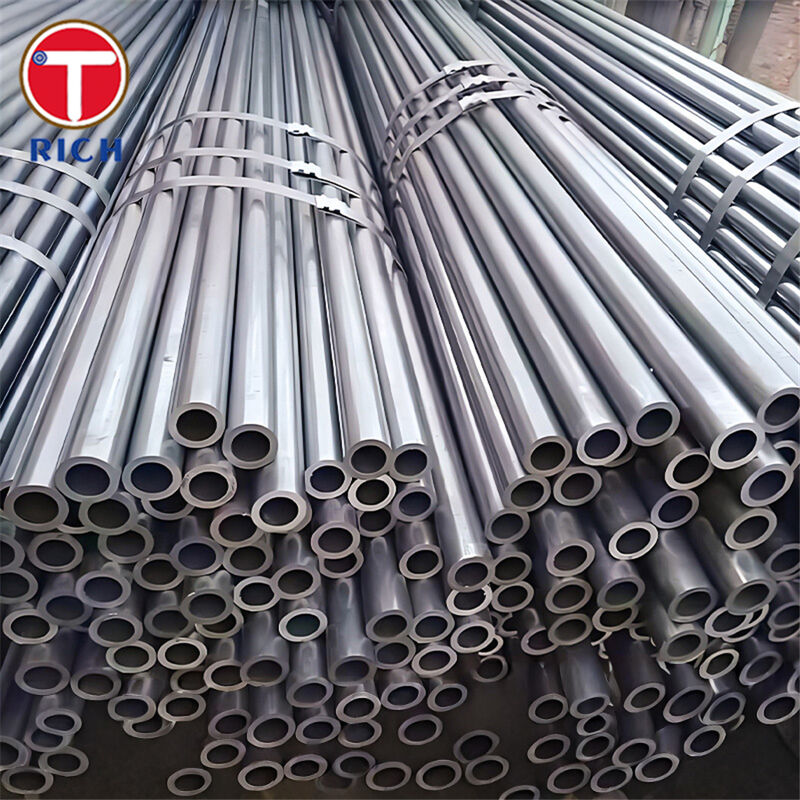

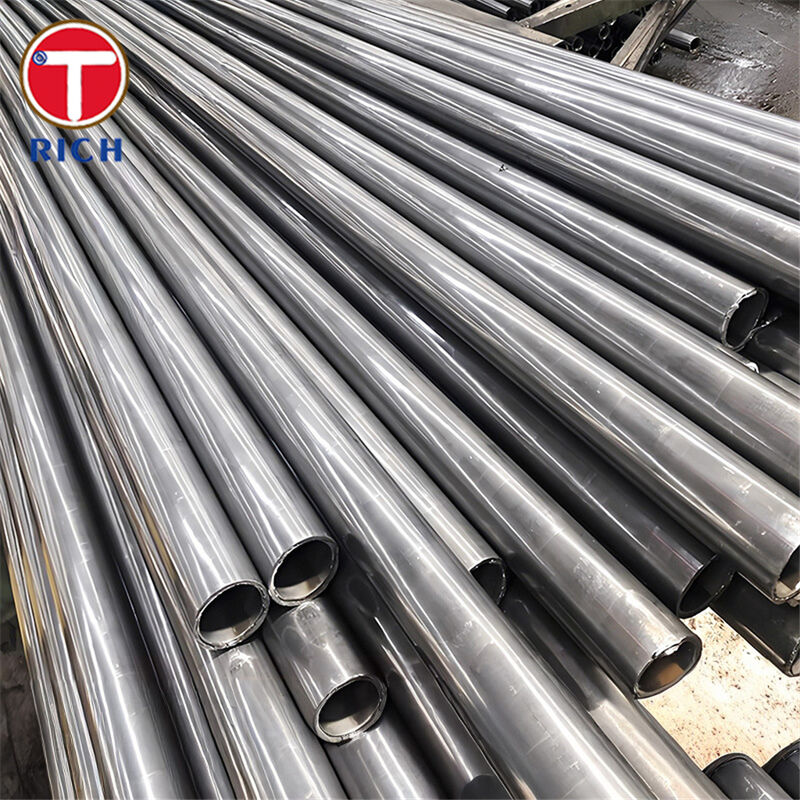

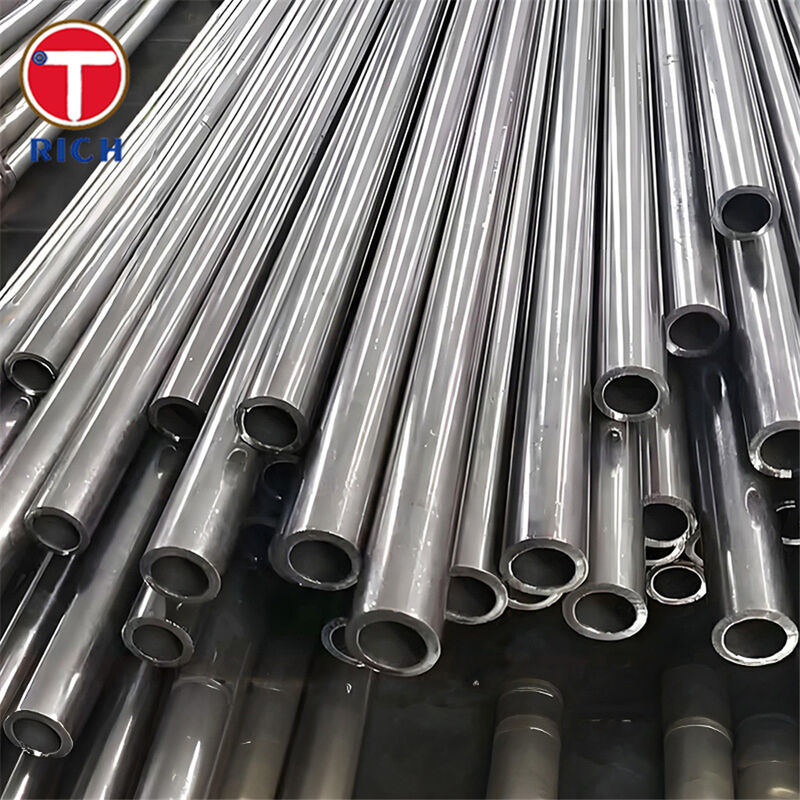

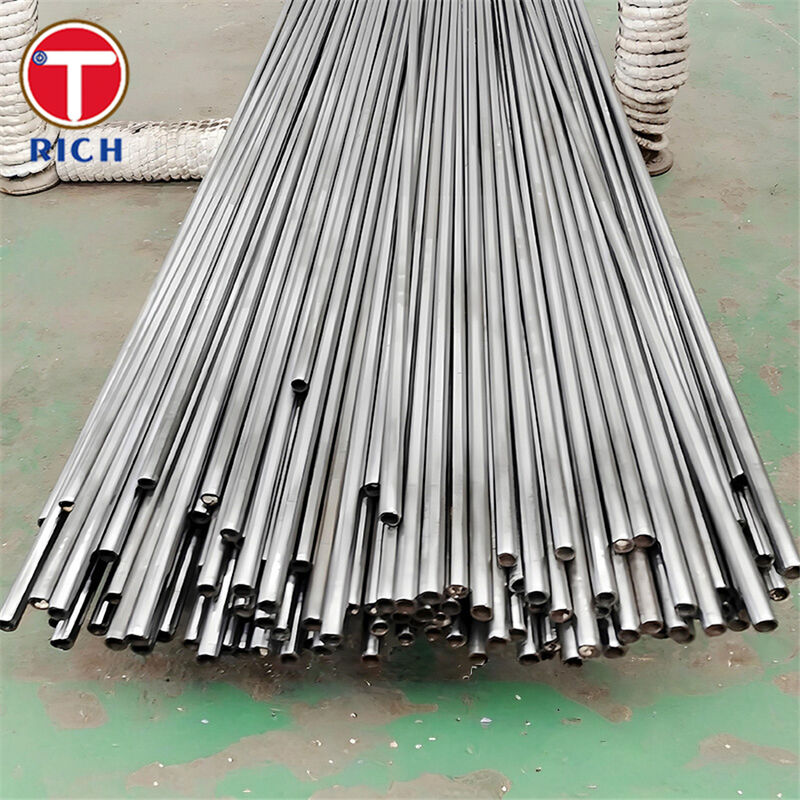

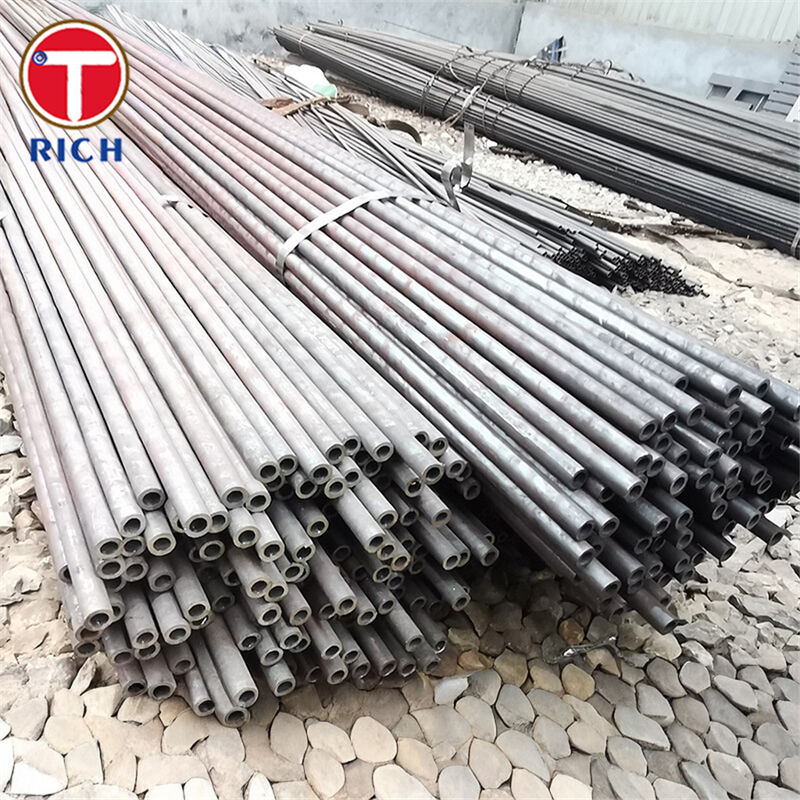

Rura stalowa bez szwu o wysokiej wytrzymałości ze stali niskostopowej 15CDV6 do wałów korbowych o średnicy zewnętrznej 30 - 325 mm
Szczegóły produktu
Bezszwowa rura stalowa 15CDV6
,Zastosowanie do wału korbowego Precyzyjna rura stalowa
,Rurka niskostopowa o dużej wytrzymałości i średnicy zewnętrznej 30–325 mm
1.7734 (15CDV6) Rurka High-Strength Low-Alloy Seamless Steel Tube for Crankshafts Rurka o wysokiej wytrzymałości z niskiego stopnia stali do wałów skrętowych
Materiał
1.7734 (15CDV6) to niskoemisyjna, wytrzymała, nisko stopna stal Cr-Mo-V, szeroko wybierana w przypadku, gdy wał korbowy i obracające się części wymagają silnego stosunku siły do masy, wysokiej odporności na zmęczenie,i niezawodną wytrzymałośćJest powszechnie stosowany w łańcuchach dostaw lotniczych i sportowych i jest dobrze znany z tego, że jest spawalny w porównaniu z wieloma innymi staliami stopowymi o wysokiej wytrzymałości.
Specyfikacje
-
Forma produktu:Bezszwedzone okrągłe rurki stalowe (wykonane na gorąco i/lub wyciągnięte na zimno; obróbka cieplna według wymogów).
-
Typowa długość podaży:1 7 metrów, dostępny na zamówienie.
-
Prostota (typowa):00,3 ‰ 2 mm/m (w zależności od klasy dostaw).
-
Warunek dostawy (powszechny):Zgrzewane / znormalizowane / ugaszone i hartowane (Q&T) do docelowego poziomu wytrzymałości.
-
Kontrola (typowe opcje):Kontrola wymiarów, analiza chemiczna, badanie rozciągania/zderzenia oraz NDT, takie jak UT/ET na żądanie (w zależności od wymagań projektu).
Kluczowe cechy
-
Wysoka wydajność i wytrzymałość na rozciąganie z twardością(poziom wytrzymałości regulowany za pomocą obróbki cieplnej).
-
Dobry profil spawalności dla stali o wysokiej wytrzymałości(zwłaszcza w porównaniu z wieloma gatunkami Cr-Mo, które wymagają bardziej rygorystycznych kontroli spawania).
-
Stopy Cr-Mo-V wspierają części o wysokiej odporności na zmęczeniew tym wały i wały kurczowe, o stabilnych właściwościach po Q&T.
Nasze korzyści
1) Czy można bezpiecznie spać bez utraty właściwości lub pęknięcia?
-
15CDV6 jest powszechnie opisywany jako łatwo spawalny z minimalną utratą właściwości i zazwyczaj bez obowiązkowej obróbki cieplnej po spawaniu w wielu praktycznych zastosowaniach.
-
Dla porównania, zwykłe stali Cr-Mo, takie jak 4140, często wymagają ścisłych procedur podgrzewania/kontroli i często nie są zalecane do spawania w stanie hartowanym i hartowanym.Zapewniamy wskazówki dotyczące produkcji i możemy dostarczyć w warunkach przyjaznych dla produkcji, jeśli spawanie jest częścią trasy procesu.
2) ¿Jakiego poziomu wytrzymałości należy określić dla trwałości wahacza pod względem zmęczenia?
-
Wspieramy cele siły Q&T według średnicy/gurności i możemy dostosować dostawę do planu obróbki maszynowej + ostatecznego obróbki cieplnej (najpierw obróbka surowa, następnie zakończenie Q&T lub bezpośrednie dostawa Q&T).Typowe opublikowane okna wytrzymałości przedstawiono w poniższej tabeli mechanicznej.
3) Czy kontrolujesz wytrzymałość/wydajność uderzeń?
-
W razie potrzeby możemy podać wymagania w zakresie oddziaływania i plany badań (Charpy/Izod) zgodne ze wskazaną normą/warunkiem.
4) Czy możliwość obróbki i stabilność wymiarowa są odpowiednie do obróbki wału korbowego?
-
Możemy dostarczyć rurę w stanie wygrzanego/normalizowanego dla efektywnego obróbki surowej, a następnie Q&T do ostatecznej wytrzymałości;lub podawać w stanie wstępnie utwardzonym/Q&T, gdy proces wymaga natychmiastowej wysokiej wytrzymałości.
5) Jak potwierdzić równoważność między normami i uniknąć błędnego zastąpienia?
-
Zapewniamy wsparcie w zakresie referencji między normami (EN/ASTM/JIS/GB/GOST) i możemy zaproponować najbliższą praktyczną alternatywę, jeśli projekt wymaga innej normy krajowej.
Skład chemiczny
| Klasa | System standardowy (typowe odniesienie) | C | Tak. | Mn | Kr | Mo. | V | P | S |
|---|---|---|---|---|---|---|---|---|---|
| 15CDV6 (1.7734) | AIR 9160C (powszechnie stosowane) | 0.12 ‰0.18 | ≤ 0.20 | 0.80 ‰1.10 | 1.25 ¢1.50 | 0.80 ‰1.00 | 0.20-0.30 | ≤ 0.020 | ≤ 0.015 |
| 42CrMo4 (1.7225) | Rodzina DIN EN ISO 683-2 / EN | 0.380.45 | 0.10-0.40 | 0.60 ‰ 0.90 | 0.90 ¢1.20 | 0.15 ‰0.30 | / | ≤ 0.025 | ≤ 0.035 |
| AISI 4140 | ASTM A29 (powszechnie stosowane) | 0.36 ‰0.44 | 0.10-0.40 | 0.65 ¢1.10 | 0.75 ¢1.20 | 0.15 ‰0.35 | / | ≤ 0.04 | ≤ 0.04 |
| SCM435 | JIS G4053 | 0.33-0.38 | 0.15 ‰0.35 | 0.60 ‰ 0.90 | 0.90 ¢1.20 | 0.15 ‰0.30 | / | ≤ 0.03 | ≤ 0.03 |
| 30KhGSA (30ХГСА) | GOST 4543 (powszechnie stosowane) | 0.28 ‰0.34 | 0.90 ¢1.20 | 0.80 ‰1.10 | 0.80 ‰1.10 | / | / | ≤ 0.025 | ≤ 0.025 |
Dane zebrane z opublikowanych referencji klas/kart danych.
Właściwości mechaniczne
Uwaga:Wartości poniżej odzwierciedlają powszechnie opublikowane warunki Q&T/obrobione.
| Klasa | Podstawa warunków (przykład) | Wydajność / odporność (MPa) | Wzmocnienie (MPa) | Wyciąganie (%) | Wpływ (przykład) |
|---|---|---|---|---|---|
| 15CDV6 (1.7734) | Obsługiwane Ø16~40 mm (przykład) | ≥ 930 | 1080 ¢1280 | ≥ 10 | / |
| 42CrMo4 (1.7225) | Q&T, okrągły 16 ̊40 mm | ≥ 750 | 1000 ¥1200 | ≥ 11 | ≥ 35 J (Charpy-V) |
| AISI 4140 | Warunek poddany obróbce cieplnej (tabela przykładowa) | ≥665 (0,2% próby) | 850 ‰ 1000 | ≥ 13 | ≥ 50 J (Charpy) |
| SCM435 | Zgłaszane wartości minimalne (przykład) | ≥ 835 | ≥ 985 | ≥ 12 | ≥ 63 J (Akv) |
| 30KhGSA (30ХГСА) | Przykład Q&T (wykaz barówØ25) | 830 | 1080 | 10 | 490 kJ/m2 (KCU) |
Dane zebrane z opublikowanych referencji klas/kart danych.
Standardy i zgodność
-
ASTM (typowe odniesienia dla podobnych rur stopowych/chemicznych):
ASTMA519(bezszwowe rury mechaniczne); ASTMA29/A29M(referencja chemiczna dla rodzin 41xx, np. 4140). -
EN (wspólne trasy dla rur mechanicznych i stali stopowej Q&T):
EN/ISO683-2(stały stopowe Q&T; obejmuje 42CrMo4); dostawa rur specyficznych dla projektu często jest zgodna ze standardami EN w zakresie rur bezszwowych w zależności od zastosowania końcowego. -
GOST:
GOST 4543(stały stopowe konstrukcyjne);GOST 8731 / GOST 8733(referencje rury bezszwowej w wykazach klas). -
JIS:
JIS G4053(stały stopowe serii SCM do zastosowań konstrukcyjnych w maszynach). -
GB (Chiny):
Wspólne ekwiwalenty dla rodziny Cr-Mo obejmują:GB/T 3077 (42CrMo)42CrMo4 / 4140).
Obszary zastosowań
Szerokie branże:Części silników samochodowych i sportowych, konstrukcje lotnicze, maszyny ciężkie, urządzenia energetyczne.
W przypadku gdy jest stosowany w łańcuchu wartości wału korbowego:
-
Obróbka obróbcza nadwozia wału klikatkowego:wysokiej wytrzymałości rury/zestawu do koncepcji redukcji masy lub specjalistycznych projektów.
-
Powiązane elementy obrotowe:pręty łączące, wały, osie, elementy przekładni/napędu, zwłaszcza w przypadku, gdy odporność na zmęczenie i stabilność wytrzymałości Q&T są kluczowe.
P: Czy jest pan firmą handlową czy producentem?
A: producent, może też handlować.
P: Jak długi jest czas dostawy?
A: Ogólnie rzecz biorąc, jest to 10-15 dni, jeśli towary są w magazynie, lub to 30-40 dni, jeśli towary nie są w magazynie,
To zależy od ilości.
P: Czy dostarczasz próbki? Czy jest to za darmo czy dodatkowo?
A: Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić koszty frachtu.
P: Jakie są warunki płatności?
Płatność <= 2000USD, 100% z góry. Płatność>= 2000USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytania, pls nie wahaj się skontaktować ze mną.
-
