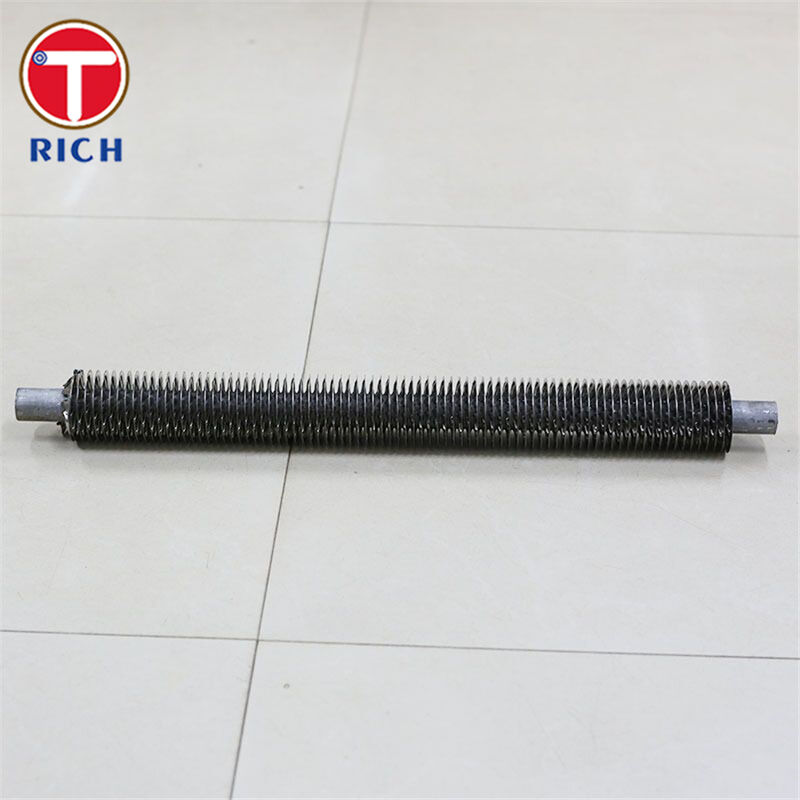

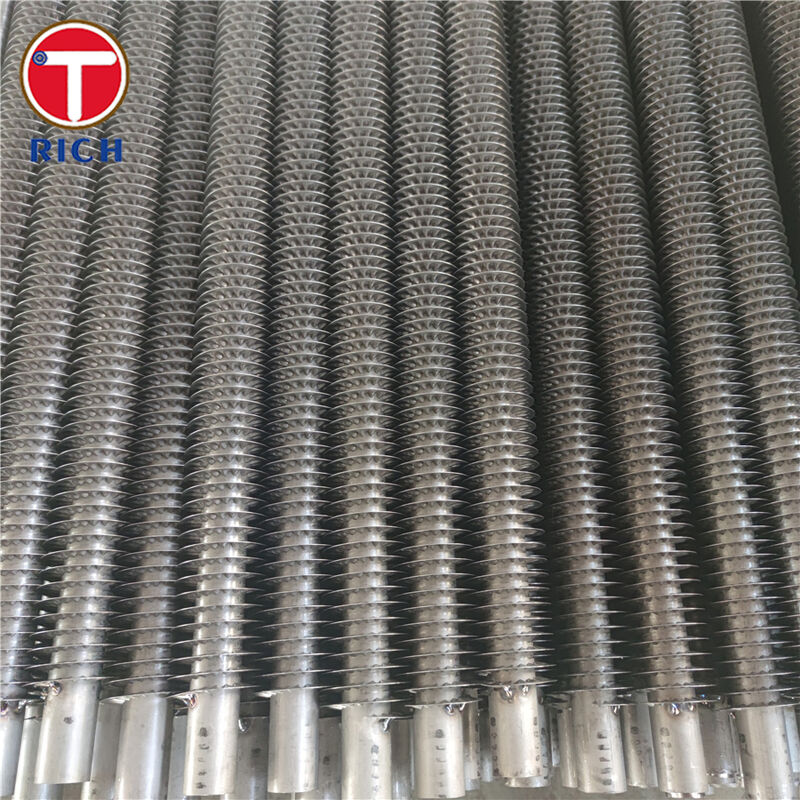

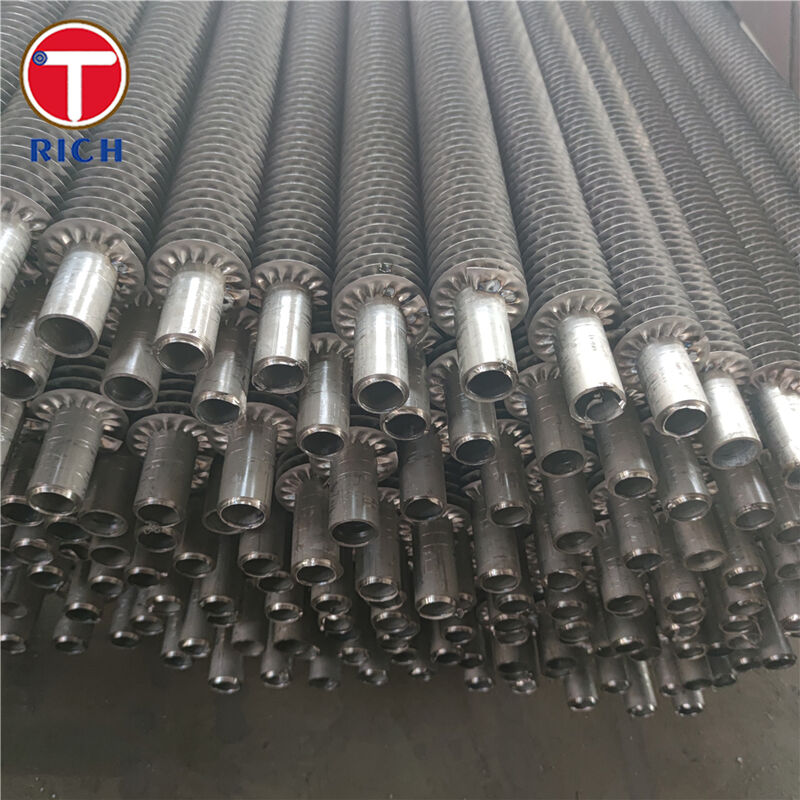

Rura żebrowana karbowana (nawijana helikalnie, rura żebrowana formowana na zimno) do chłodnic powietrza

Materiał

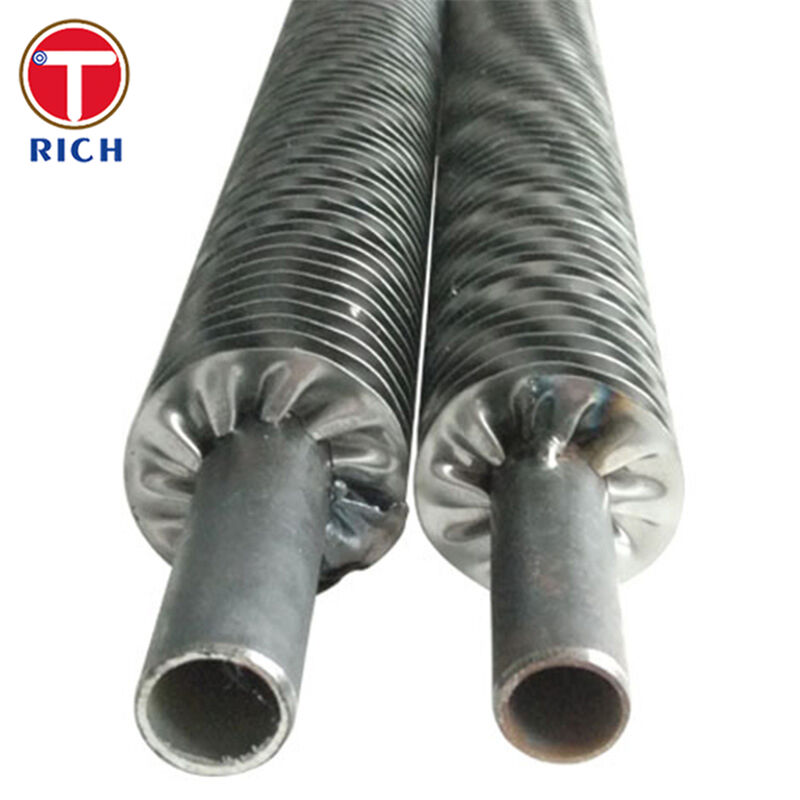

A Rura żebrowana karbowana (zwana również rurą żebrowaną nawijaną spiralnie / formowaną na zimno) to rura do wymiany ciepła, w której metalowa taśma żebrowa jest nawijana helikalnie pod kontrolowanym naprężeniem na rurze bazowej. Taśma żebrowa jest wstępnie uformowana, aby poszerzyć styk „stopy”, a następnie mechanicznie zablokowana do powierzchni rury (z mocowaniem końcowym, takim jak spawanie punktowe/kołkowe lub spawanie punktowe w zależności od projektu).

Typowe opcje materiałowe (konfigurowalne):

• Rura bazowa: stal węglowa, stal nierdzewna, stal stopowa, miedź, tytan, stal nierdzewna duplex, stopy niklu (w zależności od projektu).

• Taśma żebrowa: aluminium, miedź, stal węglowa, stal nierdzewna.

Specyfikacje

Typowe konfigurowalne zakresy (ostateczne wymiary zgodnie z rysunkiem / kartą danych):

• Średnica zewnętrzna rury bazowej: 15,88–219,00 mm

• Grubość ścianki rury bazowej: ≥ 1,00 mm

• Długość rury: 500–15000 mm

• Grubość żebra: 0,15–2,00 mm

• Wysokość żebra: 6,0–25,40 mm

• Gęstość żebra / skok: 3–11 FPI (typowo)

• Gołe końce: w razie potrzeby (do walcowania, spawania, kołnierzowania lub połączeń rura-płyta sitowa)

Główne cechy

• Ulepszona wydajność po stronie powietrza: karbowane żebra zwiększają turbulencje i poprawiają efektywność wymiany ciepła po stronie powietrza.

• Niezawodne połączenie mechaniczne: wstępnie uformowana stopa żebra zwiększa powierzchnię styku; końce żebra są zabezpieczone w celu ustabilizowania owinięcia.

• Dobra odporność mechaniczna: odpowiednie do chłodnic powietrza i wymienników ciepła z żebrami, gdzie ważna jest odporność na wibracje i obsługę.

• Czystszy kanał przepływu powietrza: konstrukcja o jednolitym skoku pomaga zmniejszyć gromadzenie się popiołu/kurzu i ułatwia konserwację.

• Ekonomiczne zwiększenie powierzchni: zwiększa zewnętrzną powierzchnię bez przechodzenia na cięższe konstrukcje z żebrami spawanymi (w zależności od projektu).

Nasze zalety

1) „Czy żebra poluzują się z czasem?”
Używamy kontrolowanego procesu nawijania naprężeniowego z wstępnie uformowaną podstawą żebra w celu zwiększenia powierzchni styku, a końce żebra są zabezpieczone (mocowane kołkami/punktowo/punktowo zgodnie z wymaganiami) w celu ustabilizowania owinięcia podczas eksploatacji i transportu.

2) „Dla jakiej temperatury nadaje się ten typ żebra?”
Rury żebrowane karbowane / nawijane spiralnie są powszechnie pozycjonowane do pracy w umiarkowanej temperaturze (typowy podany limit to do ~120°C, w zależności od konfiguracji i materiałów). W przypadku pracy w wyższych temperaturach lub poważnych cykli termicznych możemy zaproponować alternatywne konstrukcje żeber (np. typy żeber osadzonych lub spawanych) podczas selekcji.

3) „Jak wybrać materiały rury bazowej i żebra pod kątem korozji?”
Obsługujemy wiele kombinacji materiałów—stal węglowa, stale nierdzewne, miedź i inne—aby dopasować korozję po stronie procesu (rura bazowa) i korozję po stronie otoczenia (materiał żebra) do rzeczywistego środowiska pracy.

4) „Czy łatwo się zabrudzi w zakurzonym powietrzu?”
Geometria żebra karbowanego może być dostarczana z jednolitym skokiem i praktycznymi profilami żeber, aby zmniejszyć mostkowanie pyłu i pomóc w utrzymaniu drożności ścieżek przepływu powietrza.

5) „Czy dostarczacie dokumenty kontrolne i identyfikowalność?”
Możemy dostarczyć certyfikat materiałowy EN 10204 3.1 / 3.2 i wspierać inspekcję strony trzeciej w przypadku, gdy jest to wymagane przez ITP projektu.

6) „Czy to pasuje do praktyki zaopatrzenia w chłodnice powietrza w rafineriach / petrochemii?”
W przypadku projektów chłodnic powietrza dla ropy i gazu, zaopatrzenie jest powszechnie zgodne z wymaganiami API 661; możemy dostarczyć rury żebrowane jako część ogólnego pakietu dokumentacji zgodnego z przepływami pracy zaopatrzenia w chłodzone powietrzem wymienniki ciepła.

Skład chemiczny

Właściwości mechaniczne

Normy wykonawcze

ASTM / ASME (typowo opcje rur bazowych): ASTM A179, ASTM A192, ASTM A210, ASTM A213 (stal nierdzewna).
Praktyka chłodnicy powietrza / wymiennika: API 661 (powszechnie stosowane w chłodzonych powietrzem wymiennikach ciepła w rafineriach).

EN (powszechne odpowiedniki): EN 10216 (rury bez szwu do celów ciśnieniowych), EN 10217 (rury spawane do celów ciśnieniowych), certyfikat EN 10204 3.1/3.2.

GOST (powszechne odpowiedniki): GOST 8732 / 8734 (rury stalowe bez szwu), GOST 9941 (rury bez szwu ze stali nierdzewnej).
JIS (powszechne odpowiedniki): JIS G3461 / G3462 (rury kotłowe i do wymienników ciepła), JIS G3459 (rury ze stali nierdzewnej).
GB (powszechne odpowiedniki): GB/T 3087 (rury kotłowe), GB/T 5310 (rury kotłowe wysokociśnieniowe), GB/T 8163 (rury stalowe bez szwu do obsługi płynów), GB/T 14976 (rury bez szwu ze stali nierdzewnej do transportu płynów).

Pola zastosowań

Szerokie zastosowanie: chłodnice powietrza i wymienniki ciepła z żebrami, w których medium zewnętrzne to powietrze/gaz i wymaga dodatkowej powierzchni.

Gdzie jest używany w tych dziedzinach:

• Chłodnice powietrza w rafineriach / petrochemii: wiązki rur do chłodzonych powietrzem wymienników ciepła zgodne z powszechną praktyką zaopatrzenia.

• Suszarki, grzejniki, nagrzewnice: sekcje żebrowane w celu zwiększenia konwekcyjnej wymiany ciepła po stronie powietrza.

• Chłodzenie oleju i cewki chłodzenia przemysłowego: rdzenie rur żebrowanych stosowane w agregatach chłodniczych i podobnych zastosowaniach po stronie powietrza.
