ASTM B395 Bezszwowe rury miedziane i miedziano-stopniowe do wymienników ciepła

Materiał

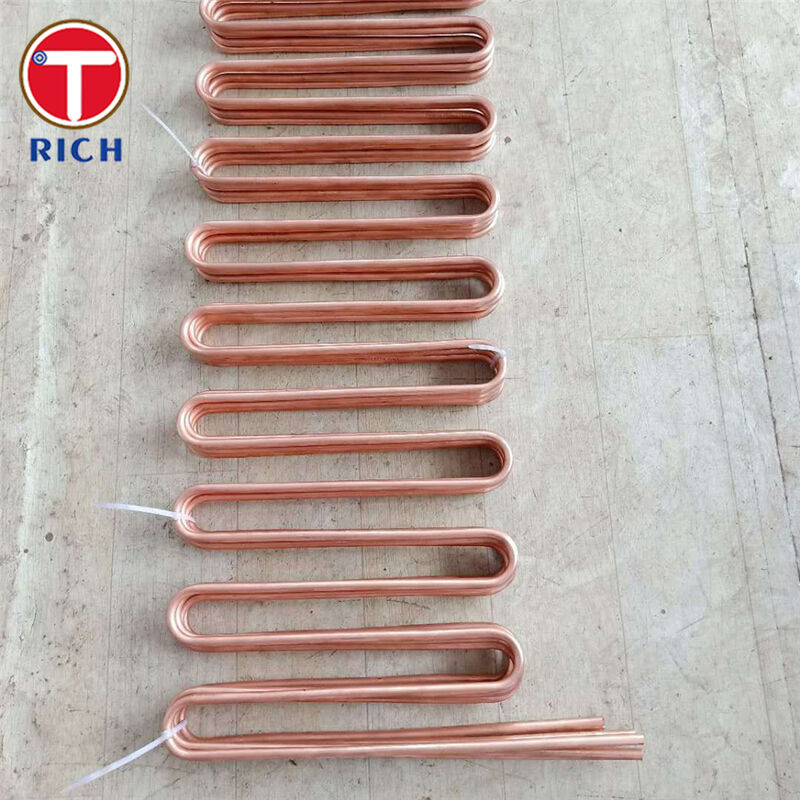

ASTM B395/B395M Rury z gięciem U to rury bezszwedzkie z gięciem 180° stosowane w kondensatorach, parownikach i wymiennikach ciepła, wytwarzane z bezszwedzonej rury miedzi i stopów miedzi.Specyfikacja ma zastosowanie do rur ≤ 2. (50 mm) OD i obejmuje powszechne stopy cieplne, w tym miedź bez tlenu (C10200), miedź pozbawiona tlenu fosforu (C12200), mosiądz admiralicki/aluminiowy (C44300/C68700),i gatunków miedzi-niklu (C70600/C71500), między innymi.

Specyfikacje

• Forma produktu: Rurka z gięciem U (gięta o 180° w jednej płaszczyźnie w kształt U).

• Zakres rozmiarów (OD): ≤ 2 cali (50 mm).

• Stopy/temperatura: Należy określić oznaczenie i temperaturę w odniesieniu do każdej klasy ◄UNS.

• Kluczowe parametry porządku (zalecane do podania na PO/rysunku):

  • Przepływ przewodów

  • Plan promieni zginania

  • Długość nogi (noga prosto)

• Opcja podwójnej prędkości (dla małego promienia zakrętu):

  • Dwójkąta = rurka o grubości ściany większej niż jedna.

  • Jeżeli jest to określone, przed zgięciem środkowa sekcja jest o jeden BWG grubsza od ściany z prostymi nogami; domyślnie jest ona ustawiona na stałą ID (cięższa sekcja osiągana poprzez zwiększenie OD).

• Jakość gięcia: część gięta musi mieć zasadniczo jednorodną krzywiznę.

Główne cechy

• Wysoka wydajność transferu ciepła z metalurgii miedzi/stopów miedzi (optymalizowana do obsługi kondensatorów/parowników/wymienników ciepła).

• Elastyczność stopów: miedź, mosiądz, mosiądz aluminiowy i stopień Cu-Ni, aby dopasować się do środków chłodzących (woda słodka, słona, woda morska).

• Geometria gotowa do procesu: precyzyjne zakręty w kształcie litery U dla kompaktowych wiązek muszli i rur.

• W standardzie wbudowana jest weryfikacja jakości: możliwości badania NDT na prąd wirujący i badania przecieków.

Nasze korzyści

1. Czy zgięcie U będzie cienkie, jałowe czy zmarszczkowe?
   Zgięcia w kształcie U są naturalnie narażone na ryzyko deformacji związanej z gięciem (owalność / rozrzedzanie).norma pozwala na większą grubość centralnej sekcji (o jeden BWG grubsza) przed gięciem w celu poprawy wytrzymałości gięcia, przy zachowaniu stałego ID domyślnie.

2. Jak upewnić się, że przed gięciem rurka jest wolna od wad?
   ASTM B395 wymaga, aby przed gięciem każda rurka była poddawana badaniu wirówki zgodnie z praktyką ASTM E243 - standardowym podejściem przemysłowym do wykrywania przerw, które mogą powodować awarię.

3. Jak zagwarantować szczelność?
   Każda rurka z gięciem w kształcie U musi zdać badanie nieszczelności, przy czym producent może wybrać metodę, o ile nie określono inaczej:

• Badanie hydrostatyczne na naprężenie włókna 7000 psi (48 MPa) (ciśnienie przyrządu nie może przekraczać 1000 psi / 6,9 MPa, chyba że jest to określone), lub

• Badanie pneumatyczne w temperaturze ≥ 60 psi (400 kPa) bez wskazań o wycieku przez 5 s.

4. ¢A co z ryzykiem pęknięcia spowodowanego korozją pod wpływem naprężenia (SCC), zwłaszcza w obsłudze mosiądzu?
   SCC może być napędzana przez środowisko + pozostałe obciążenia; związane z amoniakiem SCC jest znanym trybem awarii w służbie wymiennika ciepła mosiężnego.i dla Cu-Ni U-zgięć norma zapewnia możliwość określenia wyzwolenia żelaza części zgiętej w UW specyfikacji opisano również opcje badania wrażliwości (parowanie amoniaku / azot rtęciowy).

5. Czy możecie zapewnić identyfikowalność i dokumentację w zakresie kontroli jakości/kontroli jakości?
   Opcje zamówienia ASTM B395 obejmują identyfikację ciepła/zdolność do śledzenia, certyfikację i raport z badań w fabryce (MTR) w razie potrzeby, wspierające dokumentację projektu i inspekcję przychodzącą.

Skład chemiczny

Właściwości mechaniczne

Standardy wykonania

• ASTM: ASTM B395/B395M (bezproblemowy wymiennik ciepła miedzi i stopu miedzianego bez zgięcia w układzie U oraz rurki kondensatorów).wraz z innymi metodami badawczymi wymienionymi w pozycji B395.

• EN: EN 12451:2012 (bezszwowe okrągłe rury z miedzi i stopów miedzi do wymienników ciepła/kondensatorów/parowników/urządzeń odsalania; zakres rozmiarów określony w normie).

• GOST: GOST 21646-2003 (rury miedziane i mosiężne do urządzeń wymiany ciepła)

• JIS: JIS H3300 (rury i rurki bezszwowe z miedzi i stopów miedzi; powszechnie stosowane jako podstawa JIS dla kondensatora/rury cieplnej).

• GB: GB/T 8890-2015 (bezszwowe rury z miedzi i stopów miedzi do wymienników ciepła) i GB/T 1527-2017 (rury z miedzi i stopów miedzi).

Obszary zastosowań

Typowe branże

• Produkcja energii (kondensatory powierzchniowe pary, podgrzewacze wody)

• Petrochemiczne i rafineryjne (chłodniarki, kondensatory)

• Systemy chłodzenia wody morskiej i morskiej (chłodzenie wody morskiej, chłodzenie centralne)

• Odsalanie i oczyszczanie wody (grzejniki solankowe, kondensatory)

• Systemy klimatyzacji i chłodzenia przemysłowego (kondensatory/parowniki)
