Wyrzucone rury z płetwami bimetalowe złożone rury z płetwami z warstwy zewnętrznej aluminiowej i rury rdzenia ze stali węglowej do zastosowań naftowych i gazowych
Szczegóły produktu
Zastosowanie rur z żebrami wytłaczanymi w przemyśle naftowym i gazowym
,Bimetalowa kompozytowa rura z żebrami z zewnętrzną warstwą aluminiową
,Rura z żebrami z rdzeniem ze stali węglowej
Wytłaczana rura z żebrami, stalowo-aluminiowa, bimetaliczna, kompozytowa, żebrowana do ropy i gazu ziemnego
Materiał

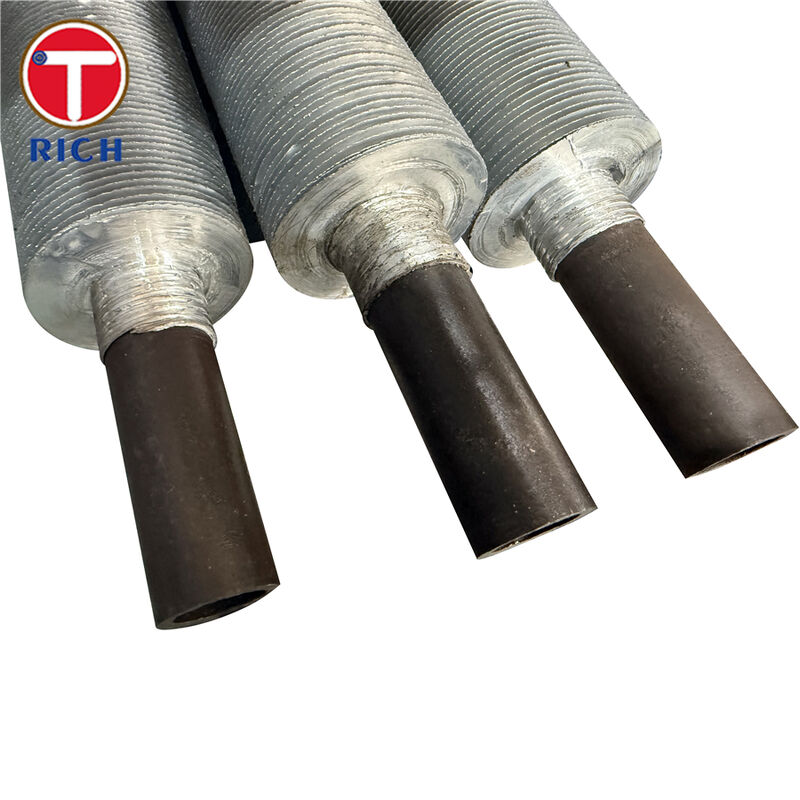

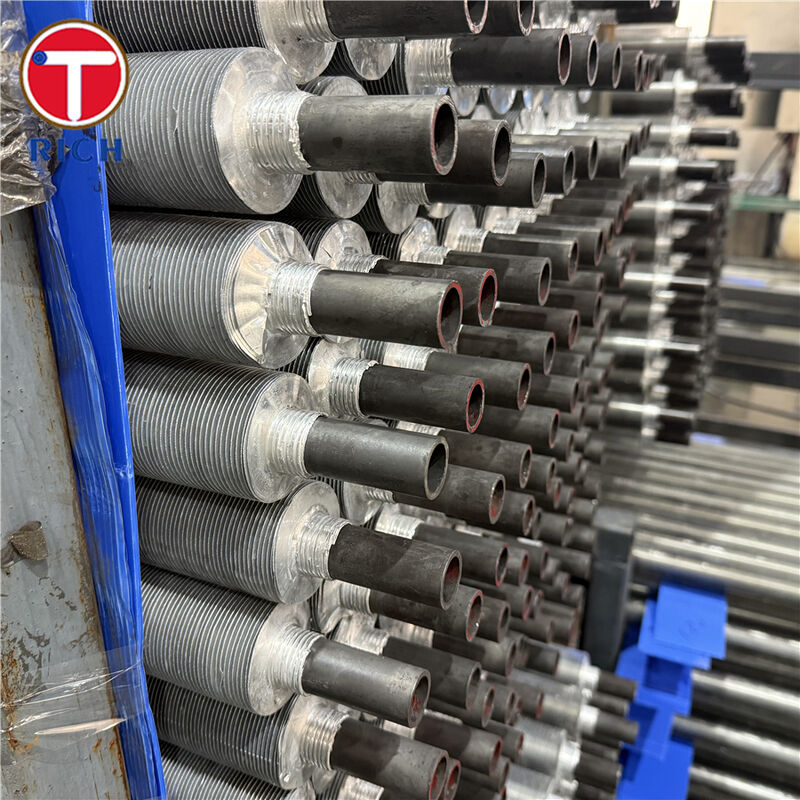

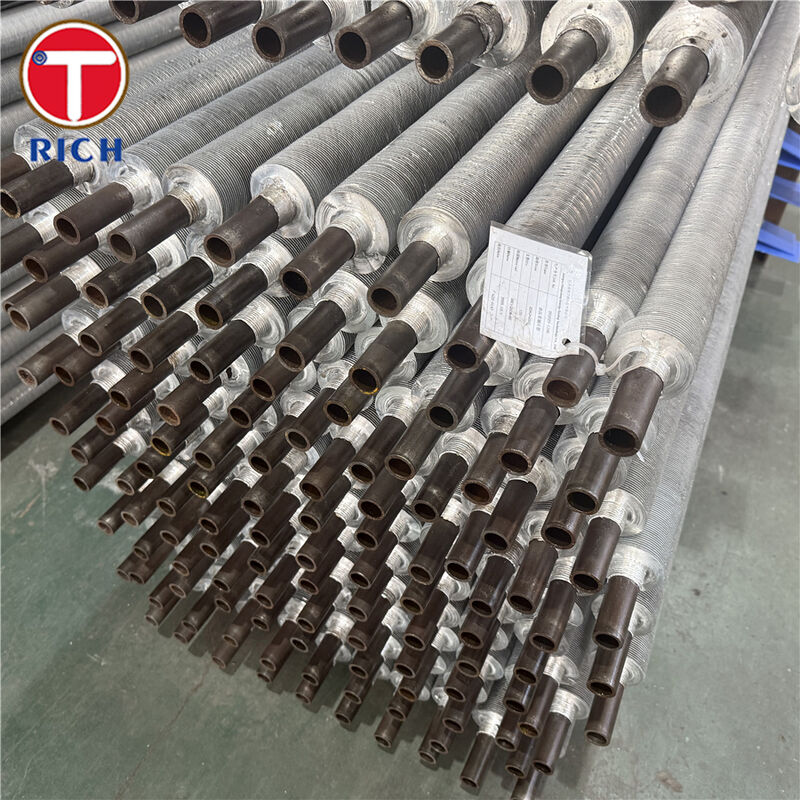

Ten produkt to bimetaliczna wytłaczana rura z żebrami składająca się z rdzeniowej rury ze stali węglowej lub stali stopowej połączonej z zewnętrzną aluminiową warstwą żebrową. Aluminiowe żebra są formowane w procesie wytłaczania, który trwale łączy aluminiową tuleję z rurą stalową, zapewniając doskonały kontakt termiczny i długotrwałą stabilność. Rura stalowa zapewnia odporność na ciśnienie i wytrzymałość mechaniczną, podczas gdy aluminiowe żebra zapewniają doskonałą wydajność wymiany ciepła.
Specyfikacje
-
Materiał rury podstawowej: Stal węglowa / Stal niskostopowa / Stal nierdzewna
-
Materiał żebra: Aluminium (zazwyczaj AA1100 / AA1060 / AA3003)
-
Średnica zewnętrzna (rury): 12–60 mm
-
Grubość ścianki (rury): 1,5–6,0 mm
-
Wysokość żebra: 5–16 mm
-
Grubość żebra: 0,3–0,6 mm
-
Gęstość żebra: 7–16 żeber na cal (konfigurowalna)
-
Długość rury: Do 18 metrów
-
Proces produkcji: Formowanie przez wytłaczanie aluminium, solidne połączenie mechaniczne
Kluczowe cechy
-
Doskonała wydajność wymiany ciepła dzięki ciągłym aluminiowym żebrom
-
Mocne połączenie metalurgiczne między rurą stalową a aluminiowymi żebrami
-
Wysoka odporność na wibracje i poluzowanie żeber
-
Odpowiednie dla mediów wewnętrznych o wysokim ciśnieniu
-
Lekka konstrukcja żebrowa zmniejsza ogólną wagę wymiennika
-
Długa żywotność w wymagających środowiskach ropy i gazu
Nasze zalety
Klienci w zastosowaniach związanych z ropą i gazem ziemnym są głównie zainteresowani niezawodnością połączenia, odpornością na korozję, ograniczeniami temperatury roboczej, kosztami utrzymania i wydajnością wymiany ciepła. Rozwiązujemy te problemy w następujący sposób:
-
Niezawodne połączenie żeber: Proces wytłaczania tworzy trwałe połączenie mechaniczne, eliminując odrywanie się żeber podczas cykli termicznych lub wibracji.
-
Ochrona przed korozją: Aluminiowe żebra zapewniają doskonałą odporność na korozję atmosferyczną, a opcjonalne powłoki lub ochrona katodowa mogą być stosowane w środowiskach morskich lub przybrzeżnych.
-
Szeroki zakres temperatur: Zaprojektowane do niezawodnej pracy od warunków kriogenicznych do około 300°C po stronie żebra, spełniając typowe wymagania wymienników ciepła dla ropy i gazu.
-
Niższy koszt cyklu życia: Wysoka wydajność cieplna pozwala na kompaktową konstrukcję wymiennika, zmniejszając zużycie materiału, częstotliwość konserwacji i koszty eksploatacji.
-
Wsparcie inżynieryjne na zamówienie: Geometria żeber, materiał rury i wymiary mogą być zoptymalizowane dla chłodnic gazu, chłodnic powietrza i procesowych wymienników ciepła.
Skład chemiczny (typowy gatunek rury podstawowej)
| Gatunek | Standard | C (%) | Mn (%) | Si (%) | P (%) | S (%) |
|---|---|---|---|---|---|---|
| ASTM A106 Gr.B | ASTM | 0,30 maks. | 1,06 maks. | 0,10 min. | 0,035 maks. | 0,035 maks. |
| ASTM A179 | ASTM | 0,06–0,18 | 0,27–0,63 | 0,25 maks. | 0,035 maks. | 0,035 maks. |
| EN E355 | EN | 0,22 maks. | 1,60 maks. | 0,55 maks. | 0,025 maks. | 0,025 maks. |
| JIS STPG370 | JIS | 0,25 maks. | 0,30–0,90 | 0,35 maks. | 0,035 maks. | 0,035 maks. |
| GB 20 | GB | 0,17–0,24 | 0,35–0,65 | 0,17–0,37 | 0,035 maks. | 0,035 maks. |
Właściwości mechaniczne
| Gatunek | Wytrzymałość na rozciąganie (MPa) | Granica plastyczności (MPa) | Wydłużenie (%) |
|---|---|---|---|
| ASTM A106 Gr.B | ≥415 | ≥240 | ≥20 |
| ASTM A179 | ≥325 | ≥180 | ≥35 |
| EN E355 | 490–630 | ≥355 | ≥22 |
| JIS STPG370 | ≥370 | ≥215 | ≥30 |
| GB 20 | ≥410 | ≥245 | ≥25 |
Obowiązujące normy
-
ASTM: A106, A179, A214, A213
-
EN: EN 10297, EN 10216
-
JIS: JIS G3454, JIS G3441
-
GB: GB/T 8163, GB/T 5310
-
GOST: GOST 8732, GOST 8734
Obszary zastosowań
Zastosowania ogólne:
Systemy wymiany ciepła w przemyśle naftowym i gazowym, chłodnice powietrzne, chłodnice gazu, skraplacze i nagrzewnice procesowe.
Zastosowania specyficzne:
-
Chłodnice powietrzne stacji sprężania gazu ziemnego
-
Wymienniki ciepła ropy naftowej i produktów rafinowanych
-
Systemy chłodzenia platform morskich
-
Nagrzewnice procesowe petrochemiczne
-
Jednostki odwadniania i uzdatniania gazu
P: Czy jesteś firmą handlową czy producentem?
O: Producent, również może prowadzić działalność handlową.
P: Jak długi jest Twój czas dostawy?
O: Ogólnie rzecz biorąc, wynosi on 10-15 dni, jeśli towary są w magazynie, lub 30-40 dni, jeśli towaru nie ma w magazynie,
zależy to od ilości.
P: Czy dostarczasz próbki? Czy są one bezpłatne czy dodatkowo płatne?
O: Tak, możemy zaoferować próbkę bezpłatnie, ale trzeba zapłacić koszt frachtu.
P: Jakie są Twoje warunki płatności?
O: Płatność=2000USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytanie, skontaktuj się ze mną.
-
