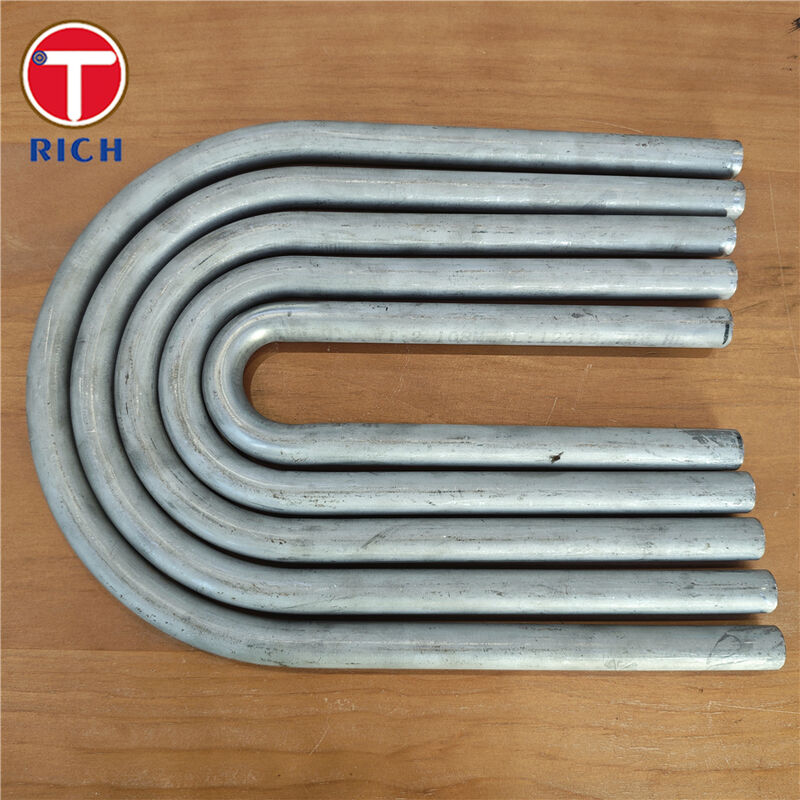

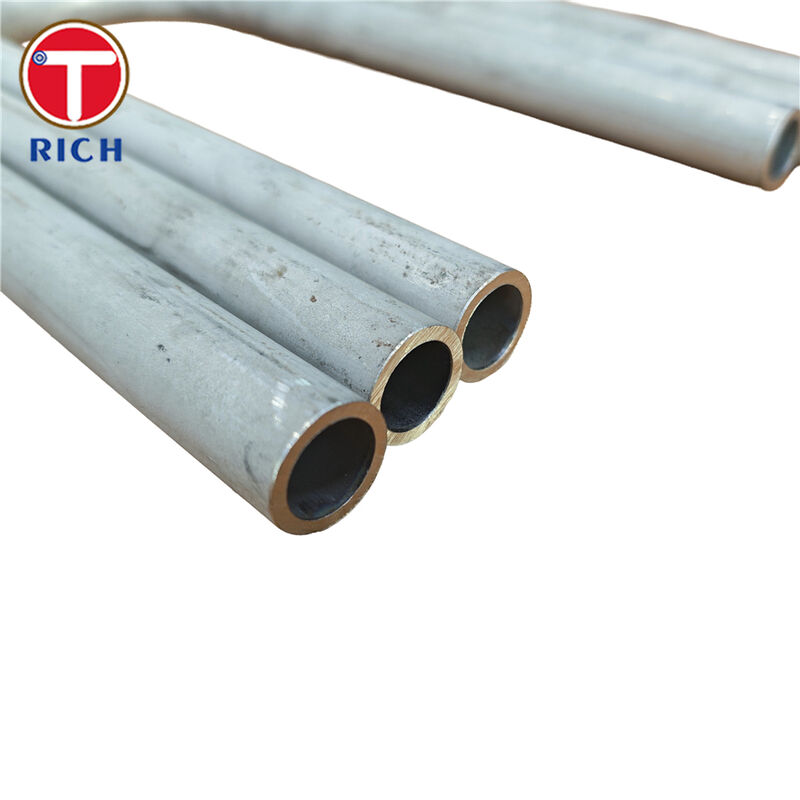

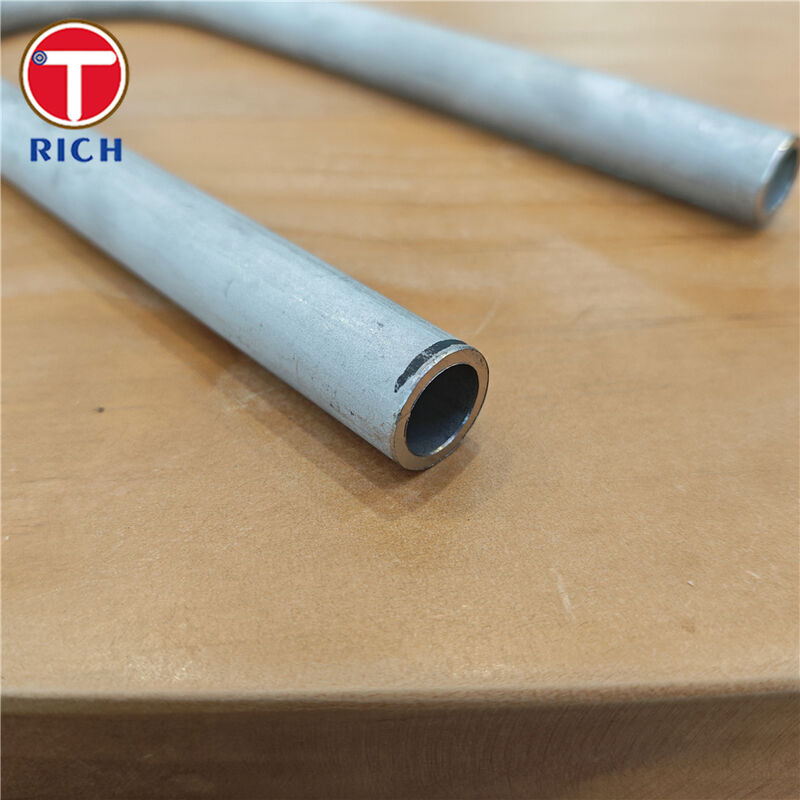

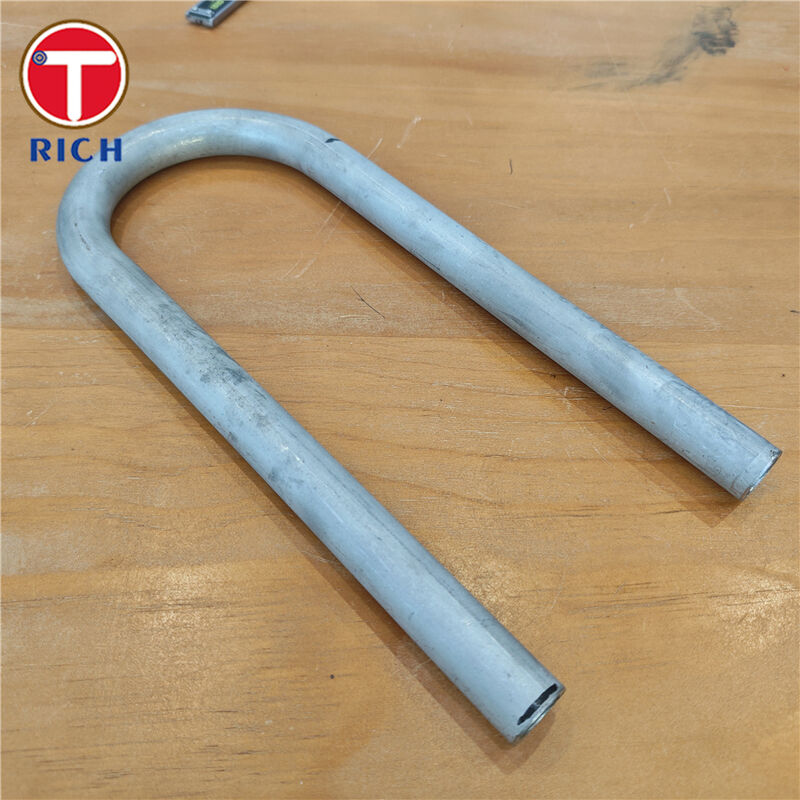

Rurociąg w kształcie U ze stali nierdzewnej Rurociąg w kształcie U ze stali z giętym na zimno do wymienników ciepła

Przegląd materiału

Rury o kształcie U ze stali nierdzewnej (rury zgięte w kształcie U) wytwarzane są poprzez gięcie na zimno bezszwowych lub spawanych rur wymiennika ciepła ze stali nierdzewnej do precyzyjnych geometrii w kształcie U lub wielokształtnych w kształcie U,po czym, w razie potrzeby, następuje odładowanie obniżające naprężenie lub rozpuszczalneSą przeznaczone do wymienników ciepła, kondensatorów, kotłów i podgrzewaczy wody, działających w warunkach wysokiej temperatury i ciśnienia.i są powszechnie produkowane w gatunkach austenitycznych, takich jak TP304/304L, TP316/316L i TP321 do norm takich jak ASTM A213 lub powiązanych specyfikacji.

Specyfikacje

Materiał podstawowy

• Ostały nierdzewne austenityczne: ASTM A213 TP304, TP304L, TP316, TP316L, TP321

• Pozostałe opcje na żądanie: stali nierdzewnej o wyższej stopowości, stali nierdzewnej dupleksowej, stopów niklu

Zakres wymiarów (typowa zdolność)

• Średnica zewnętrzna (OD): około 12,7 ‰ 38,1 mm (1⁄2" ‰ 11⁄2"), większe rozmiary na żądanie

• Grubość ściany (WT): ok. 0,70 ≈ 4,0 mm

• Radiusz zginania (CLR):

  • Minimum: zazwyczaj ≥1,5 × OD

  • Maksymalny: do około 1500-1700 mm w zależności od OD i klasy

• Długość nogi prostych: do około 12 000 mm

• Maksymalna rozwinięta długość na rurę U: do około 27 000-30000 mm

Szlak produkcji

• Rurka macierzysta: rury wymiennik ciepła ze stali nierdzewnej bez szwu lub spawane

• Zgięcie: gięcie na zimno do określonego promienia i długości nogi (zwykle zgodnie z praktyką TEMA / DIN 28179)

• Obróbka cieplna:

  • Zgrzewanie roztworem lub łagodzenie naprężeń po gięciu w przypadku klas austenitycznych nierdzewnych, jeżeli jest to wymagane przez kodeks lub klienta

• Wykończenie: oczyszczona, jasno wygrzewana lub wypolerowana mechanicznie OD zgodnie ze specyfikacją

• Pozostałe części i akcesoria:

Główne cechy

• Doskonała odporność na korozję w wodzie, parze, wielu substancjach chemicznych oraz w mediach rafineryjnych/petrochemicznych, zwłaszcza w TP316/316L i TP321.

• Zdolność do pracy przy wysokich temperaturach w kotle i wymienniku ciepła, ze stabilnymi właściwościami mechanicznymi w podwyższonych temperaturach roboczych.

• Kompaktny układ wiązki dzięki konstrukcji w kształcie litery U, zmniejszając długość wymiennika i umożliwiając rozszerzanie cieplne bez złączy rozszerzających.

• Ścisła kontrola gięcia (promień, rozrzedzanie ścian, owalność) w celu utrzymania integralności ciśnienia i przepływu w gięciu.

• Całkowicie identyfikowalna produkcja z próbami ciśnieniowymi i badaniem nieniszczącym zgodnie z międzynarodowymi standardami.

Nasze korzyści

1Jak kontrolować rozcieńczenie ścian i owulację w zakręcie U?

Zgładzanie ścian i zniekształcenie przekroju poprzecznego są głównymi problemami inżynieryjnymi w rurach z gięciem na zimno,ponieważ zewnętrzna ściana zakrętu ma tendencję do przerzedzania się, podczas gdy wewnętrzna ściana pogrubia się, a sekcja staje się lekko owalna.

• Zaprojektujemy procedury gięcia, aby utrzymać rozcieńczenie ścian w zakręcie w kontrolowanym niskim odsetku pierwotnej ściany i jajowości w ścisłych granicach OD,w zgodzie ze wspólnymi specyfikacjami wymienników ciepła dla rur z gięciem U.

• Narzędzia do gięcia, mandrely i smarowanie są wybierane zgodnie z OD / WT i klasą, zmniejszając lokalne naprężenie i zapobiegając spłaszczeniu.

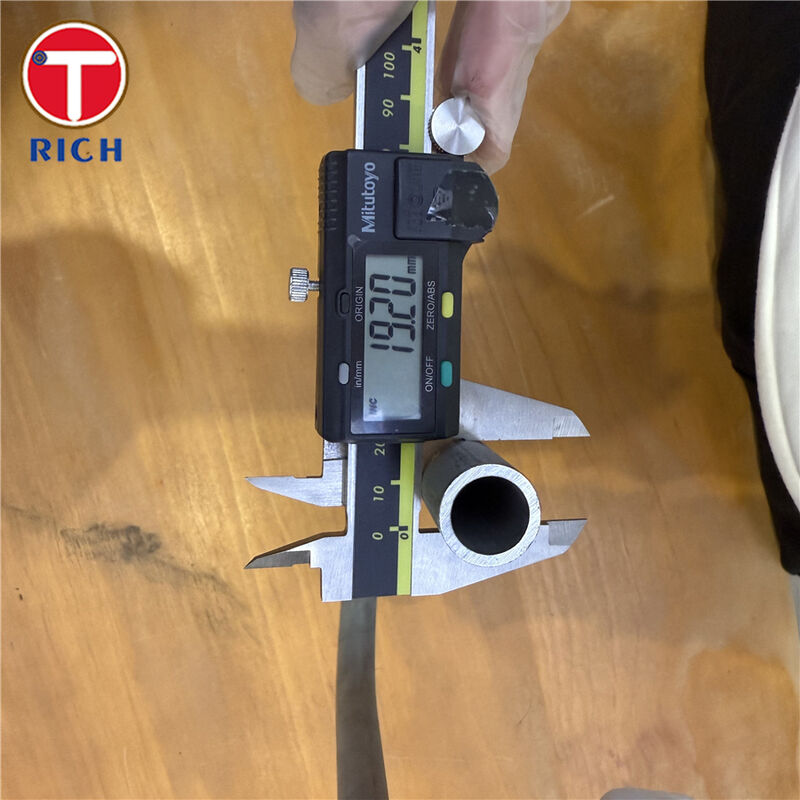

• Każda partia jest sprawdzana w zakresie wymiarów w zakręcie (OD, WT, owalność), tak aby rury pasowały do otworów w arkuszu rury i spełniały wymagania ciśnienia procesowego.

2. ¿Czy rurka jest prawidłowo poddana obróbce cieplnej po zgięciu na zimno?

Zgięcie na zimno wprowadza pozostałe naprężenia i może zmniejszyć odporność na korozję, jeśli w materiale pozostają wysokie naprężenia.

• W przypadku austenitycznych rur U ze stali nierdzewnej stosujemy rozpuszczalną wygrzewkę lub obróbkę cieplną z ułatwieniem obciążenia po gięciu, gdy tylko wymaga tego klient lub kodeks.

• Obróbkę cieplną wykonuje się w kontrolowanych piecach lub metodami oporu elektrycznego, stosowanymi powszechnie przez głównych producentów rur U.

• Właściwości mechaniczne i korozyjne po gięciu są w ten sposób przywrócone do poziomów określonych w standardach rury bazowej (np. ASTM A213).

3. ¢ Jakie standardy i stopnie możesz spełniać? ¢

Użytkownicy końcowi zazwyczaj wymagają zgodności z znanymi normami rur i kodami projektowania wymienników.

• ASTM / ASME

  • ASTM A213 / ASME SA213 dla bezszwowych austenitycznych rur wymiennika ciepła (TP304/304L, TP316/316L, TP321, TP347H itp.)

  • ASTM A249 / ASME SA249 dla spawanych austenitycznych rur kotłowych i wymienników ciepła, w których określone są spawane rury macierzyste

  • ASTM A688 / ASTM A803 dla rur giętych w kształcie U typu podgrzewacza wody, na bazie spawanej lub bezszwowej austenitycznej stali nierdzewnej

• EN / DIN

  • EN 10216-5 dla bezszwowych rur nierdzewnych do zastosowań ciśnieniowych i odpornych na korozję

  • EN 10217-7 dla spawanych rur ciśnieniowych ze stali nierdzewnej, w stosownych przypadkach

  • DIN 28179 / DIN 28180 dla geometrii zakrętu U i tolerancji wymiarowych w rurkowych wymiennikach ciepła

• GOST

  • GOST 9941 Rury ze stali nierdzewnej do użytku odpornego na korozję, w tym zastosowania w wymiennikach ciepła

• JIS

  • Rury ze stali nierdzewnej do kotła i wymiennika ciepła

• GB (Chiny)

  • GB/T 13296 Bezszwowe rury ze stali nierdzewnej do kotła i wymiennika ciepła

  • GB/T 14976 Bezszwowe rury ze stali nierdzewnej do transportu płynów, jeżeli są one określone dla usług rurociągowych

Dzięki temu można dostarczać rury w kształcie litery U, które odpowiadają wymaganiom większości projektów międzynarodowych i przepisów.

4. ¢A co z kontrolą, badaniami i dokumentacją? ¢

• Rury są poddawane hydrostatycznym lub nieniszczącym badaniom elektrycznym (prądem wirusowym, ultradźwiękami) na każdym kawałku, zgodnie z dozwoleniami obowiązujących norm rur.

• W przypadku usług krytycznych można przeprowadzić dodatkowe badania, takie jak badania korozji międzyziarnistej, PMI i kontrole twardości.

• Dostarczane są certyfikaty badań młyńskich (np. EN 10204 3.1), obejmujące liczbę ciepła, klasę, wymiary, NDT i stan obróbki cieplnej.

5Jaki materiał poleca pan dla mojej usługi?

• W przypadku ogólnej wody, pary i wielu mediów o niskiej zawartości chlorku zazwyczaj wystarcza TP304/TP304L.

• W przypadku substancji chemicznych zawierających chlorek lub lekko agresywnych, TP316/TP316L jest zwykle bezpieczniejszym wyborem ze względu na zawartość molibdenu i lepszą odporność na odrywanie.

• W przypadku usług o wyższej temperaturze z częstym cyklem termicznym często preferowane są TP321 (stabilizowane przez Ti) lub TP347H.

Skład chemiczny

Właściwości mechaniczne

Standardy wykonania

ASTM / ASME

• ASTM A213 / ASME SA213 ?? bezszwedzone rurki ze stali ferrytowej i austenitytowej do kotłów, supergrzejników i wymienników ciepła

• ASTM A249 / ASME SA249 ?? spawane kotły austenityczne, supergrzejniki, wymienniki ciepła i kondensatory

• ASTM A688 / ASTM A803 ?? austenityczne i ferrytyczne rurki do podgrzewania wody i rurki do gięcia

EN / DIN

• EN 10216-5 Rury bez szwu ze stali nierdzewnej do zastosowań ciśnieniowych

• EN 10217-7 ️ spawane rury ze stali nierdzewnej do celów ciśnieniowych

• DIN 28179 / DIN 28180

GOST

• Rury ze stali nierdzewnej z stali odpornej na korozję, szeroko stosowane na rynkach WNP do wymienników ciepła i urządzeń procesowych

JIS

• Rury z stali nierdzewnej do kotła i wymiennika ciepła

GB (Chiny)

• GB/T 13296 Rury bezszwowe ze stali nierdzewnej do kotła i wymiennika ciepła

• GB/T 14976 Rury z stali nierdzewnej bez szwu do transportu cieczy

Obszary zastosowań

Ogólne obszary zastosowania

Dzięki wysokiej odporności na korozję, zdolności temperatury i kompaktowej geometrii rurki o kształcie U ze stali nierdzewnej są szeroko stosowane w:

• Wymienniki ciepła z łusek i rur

• Kondensatory i podgrzewacze wody

• Wytwarzanie węgla i gazu

• Elektrownie i jednostki odzysku ciepła ze źródeł odnawialnych

• Urządzenia do procesów jądrowych i petrochemicznych
