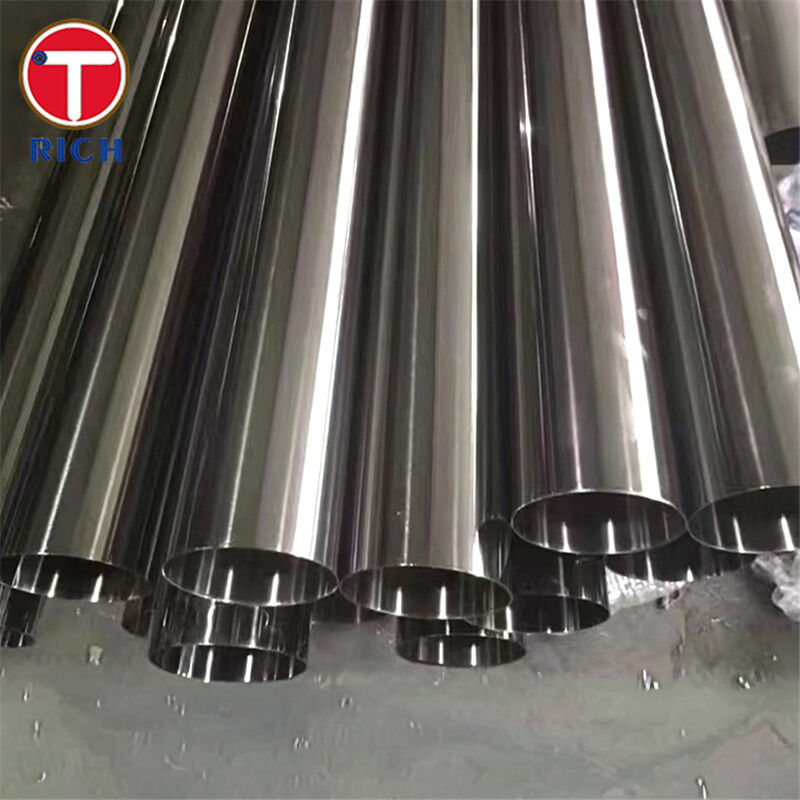

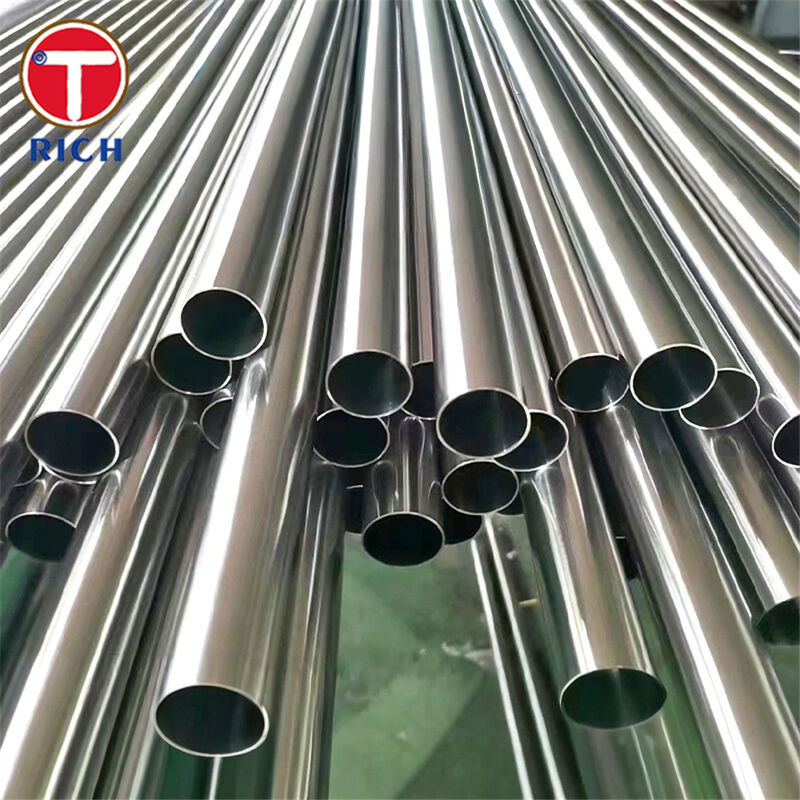

ISO 2037 Rury ze stali nierdzewnej Rury sanitarne ze stali nierdzewnej dla przemysłu spożywczego

Materiał

ISO 2037 sanitarne rury ze stali nierdzewnej są bezszwowymi lub spawanymi austenitycznymi rurami ze stali nierdzewnej specjalnie zaprojektowanymi do higienicznych usług przemysłu spożywczego.tolerancje, szorstkość powierzchni i wymagania higieniczne dla prostych rur ze stali nierdzewnej stosowanych w sektorze spożywczym, zapewniające łatwe czyszczenie i bezpieczeństwo produktów.

Typowe klasy dla rur ISO 2037 to:

• AISI 304 / 304L (EN 1.4301 / 1.4307)

• AISI 316 / 316L (EN 1.4401 / 1.4404)

• AISI 321 (EN 1.4541) Stabilizowany w Ti dla lepszej odporności na uczulenie i wysokiej temperatury

Wartości te łączą w sobie doskonałą odporność na korozję, spawalność i formowalność, co czyni je standardowym wyborem dla rur do produkcji żywności, produktów mlecznych i napojów.

Specyfikacje

• Standardowy

  • ISO 2037:1992 “Rurki ze stali nierdzewnej dla przemysłu spożywczego”

  • Regionalne przyjęcia, takie jak BH GSO ISO 2037:2017

• Typowe gatunki stali

  • AISI 304 / 304L / 316 / 316L / 321

  • Ekwiwalenty EN: 1.4301, 1.4307, 1.4401, 1.4404, 1.4541

• Proces produkcji

  • Pozostałe, niepołączone

  • Wyrządzone z tworzyw sztucznych, z wyłączeniem tworzyw sztucznych

  • Złoty walcowane lub mielonego zwojowania do utrzymania gładkości wewnętrznej do higienicznych usług

• Wymiary (typowy zakres ISO 2037)

  • Średnica zewnętrzna: około 25 ‰ 101,6 mm, szeroko stosowana w zakładach spożywczych i napojów

  • Grubość ścian: seria zgodnie z tabelami ISO 2037; powszechne rozmiary sanitarne około 1,5 ∼ 3,0 mm (dokładne wartości zależą od serii OD)

• Wykończenie powierzchni i chropowitość

  • Wykończenie wewnętrzne, zazwyczaj jasno wygrzewane i/lub polerowane mechanicznie

  • Bruki: linie sanitarne żywności i napojówRa ≤ 0,8 μm (32 μin)na powierzchni kontaktu z produktem w celu zminimalizowania biofilmu i ułatwienia czyszczenia.

• Końce rur

  • Pozostałe, o masie przekraczającej 10 kg

  • Opcjonalne wstępnie zmontowane szynki sanitarne/końce zacisków do szybkiej instalacji

Główne cechy

1. Podstawowa hygieniczna powierzchnia wewnętrzna
   Kontrołowana grubość powierzchni (zwykle Ra ≤ 0,8 μm) i spawania bez szczelin zmniejszają przyczepność bakterii i wspierają skuteczne czyszczenie CIP/SIP.

2. Doskonała odporność na korozję
   304/304L zapewnia solidną odporność na media neutralne; 316/316L dodaje molibdenu dla większej odporności na produkty spożywcze zawierające chlorek lub kwasowe i środki czyszczące.

3. Konsekwentne tolerancje wymiarowe
   ISO 2037 określa rygorystyczne tolerancje dla OD, grubości ścian i prostota, zapewniając niezawodne dopasowanie z standardowymi zaciskami, armaturami i zaworami.

4. Wysoka integralność mechaniczna
   Austenitowe stali nierdzewne oferują wysoką wytrzymałość na rozciąganie, elastyczność i wytrzymałość, utrzymując integralność pod ciśnieniem, wibracjami i częstym cyklem termicznym.

5. Doskonała spawalność
   Niski węglowodanowy L 304L, 316L) i ustabilizowany 321 minimalizują wrażliwość i korozję międzyziarnistą w strefach dotkniętych ciepłem, umożliwiając niezawodne spawanie orbitalne TIG bez obróbki cieplnej po spawaniu.

6. Pełna identyfikowalność i dokumentacja
   Rury ISO 2037 są powszechnie dostarczane z certyfikatami materiałowymi EN 10204 3.1, dokumentacją o wykończeniu powierzchni oraz opcjonalnymi raportami dotyczącymi chropowości i boroskopu, które pomagają użytkownikom spełniać wymogi HACCP,ISO 22000 i powiązane systemy bezpieczeństwa żywności.

Nasze korzyści

1. ¿Czy wewnętrzna powierzchnia jest naprawdę czystna i wystarczająco higieniczna?

P:Ryzyko biofilmu, pozostałości lub zanieczyszczenia linii produktowych i obwodów CIP.

Nasza przewaga:

• Wyznaczamy i kontrolować wewnętrzną chropowitość wokółRa ≤ 0,8 μm, zgodne z obowiązującymi wytycznymi przemysłu spożywczego dotyczącymi powierzchni higienicznych i oferujące na żądanie jeszcze lepsze wykończenia.

• Słodkowane szwy są wygładzane (przewijanie lub miętanie) i, w razie potrzeby, przewijanie w celu uniknięcia szczelin i martwych nóg.

• Każda partia może być dostarczana z weryfikacją wykończenia powierzchni (sprawozdania z profilometru lub reprezentatywne certyfikaty Ra), które wspierają walidację procedur czyszczenia.

2.??Jaką klasę należy użyć, 304 lub 316L, i czy przetrwa moje środki i środki czyszczące?

P:Pitting lub pęknięcie spowodowane korozją naprężeniową spowodowane chlorami, kwasami, zasadowymi i agresywnymi mediami CIP.

Nasza przewaga:

• Wybór materiałów zależy od zastosowań:

  • 304 / 304Ldla ogólnych produktów mlecznych i niskochloronowych mediów neutralnych.

  • 316 / 316Ldla solan, sosów, soków owocowych i agresywnych systemów CIP/SIP.

  • 321dla linii o wysokiej temperaturze (np. gorącego oleju, pary, sterylizacji o wysokiej temperaturze), w których odporność na uczulenie jest kluczowa.

• Wsparcie techniczne obejmuje przegląd mediów, temperatury i cykli czyszczenia w celu zalecenia optymalnej klasy z odpowiednim marginesem korozji.

3.??Czy mogę zintegrować rurki ISO 2037 w zakładzie standardowym mieszanym (ASTM, EN/DIN)?

P:Kompatybilność pomiędzy normą ISO 2037 a innymi wspólnymi normami rur sanitarnych, takimi jak ASTM A270, EN 10357/DIN 11850 i JIS G3447.

Nasza przewaga:

• Dostarczamy rurki ISO 2037 o wymiarach zharmonizowanych z europejskimi seriami rur higienicznych (EN 10357 / dawniej DIN 11850), które są szeroko stosowane w zakładach spożywczych i napojów w UE.

• Opcje podwójnej zgodności (np. ISO 2037 + EN 10357 lub ISO 2037 + ASTM A270) mogą być oferowane, jeżeli zezwalają na to tolerancje projektowe, ułatwiając integrację z projektami globalnymi.

• Dostępne są dopasowane elementy higieniczne (zgięcia, wygięcia, reduktory, ferrule) w wymiarach ISO 2037/EN 10357, zapewniające przejścia bezciekłe i standaryzowane połączenia zaciskowe.

4. ¢Skąd mam wiedzieć, czy rurki spełniają wymagania dotyczące bezpieczeństwa żywności i dokumentacji jakościowej? ¢

P:Audyt zgodności (HACCP, ISO/FSSC 22000), kontrole klienta i inspekcje regulacyjne.

Nasza przewaga:

• EN 10204 3.1 certyfikaty o pełnej identyfikowalności cieplnej, składzie chemicznym i właściwościach mechanicznych.

• Opcjonalne dodatkowe badania:

  • Badanie sprężynowe lub hydrostatyczne spań

  • Badanie boroskopem powierzchni wewnętrznej

  • Sprawozdania z pomiarów grubości na reprezentatywnych próbkach

• Wyraźne odniesienia do norm międzynarodowych (ISO/ASTM/EN/JIS/GB/GOST) w celu uproszczenia specyfikacji i dokumentacji.

5Czy mogę uzyskać rurę o dokładnej długości i wykonaniu, których potrzebuje mój projekt?

P:Koszt instalacji, czas spawania na miejscu i złożoność układu.

Nasza przewaga:

• Szeroki zakres zapasów w powszechnych kombinacjach OD i ścian w ramach serii ISO 2037/EN 10357 z krótkimi czasami dostawy.

• Zapewnienie cięcia na długość, prefabrykowane cewki, zakręty w kształcie U i zbiorniki w celu zmniejszenia spawania w polu.

• Wsparcie techniczne w zakresie trasy, nachylenia (dla odwadniania) i drenażu, aby pomóc w projektowaniu higienicznych systemów rurociągowych z minimalnymi martwymi nogami.

Skład chemiczny

Właściwości mechaniczne

Stosowane normy

Podczas gdy ISO 2037 jest podstawowym standardem produktu, równoważne lub powiązane standardy w innych systemach obejmują:

• ISO

  • ISO 2037:1992 Rury ze stali nierdzewnej do przemysłu spożywczego

• ASTM (USA)

  • ASTM A270, bezszwowe i spawane rurki sanitarne ze stali nierdzewnej do usług w przemyśle mleczarskim i spożywczym

  • ASTM A269 ️ Bezszwedzone i spawane rurki austenityczne ze stali nierdzewnej przeznaczone do użytku ogólnego

  • ASTM A249 ′ Specyfikacja rur spawanych często stosowana do dodatkowych badań mechanicznych/giętych rur sanitarnych

• EN / DIN (Europa)

  • EN 10357 (wcześniej DIN 11850) ¢ Zwożone rury ze stali nierdzewnej do przemysłu spożywczego, chemicznego i pokrewnego

• GOST (Rosja i WNP)

  • GOST 9941 Rury bezszwodowe, formowane na zimno, wykonane z stali wysoko stopnianej odpornej na korozję, stosowane jako podstawa rur nierdzewnej w systemach o wysokiej czystości i ciśnieniu, w tym w zastosowaniach związanych z żywnością

• JIS (Japonia)

  • JIS G3447 Rury sanitarne ze stali nierdzewnej do przemysłu mleczarskiego i spożywczego

• GB (Chiny)

  • GB/T 12771 Rury ze stali nierdzewnej spawane do transportu płynów, powszechnie stosowane do rur do żywności i napojów w połączeniu ze specyficznymi wymogami sanitarnymi

  • Powiązane: GB/T 14975 i GB/T 14976 dla bezszwowych rur ze stali nierdzewnej

Nasze rurki ISO 2037 mogą być wybrane i udokumentowane, aby dostosować się do tych ram, umożliwiając łatwą specyfikację w międzynarodowych projektach żywności i napojów.

Obszary zastosowań

Ogólne

Rury ze stali nierdzewnej ISO 2037 są stosowane wszędzie tam, gdzie żywność, napoje lub produkty pokrewne muszą być przetwarzane, transportowane lub czyszczone w higienicznym, odpornym na korozję systemie rurociągowym.Połączenie czystości ze stali nierdzewnej, trwałość i odporność na korozję sprawiają, że jest to dominujący materiał do rur w kontakcie z żywnością.

Typowe zastosowania przemysłowe i funkcje linii

1. Produkty mleczne i składniki mleczne

   • Linie odbioru i przesyłania mleka surowego

   • Systemy pasteryzacji i UHT

   • Wyroby z śmietany, serwatki, laktozy i mleka skoncentrowanego

   • Linie zwrotne/dostawcze CIP i kolektory czyszczące

2. Napoj, browar i napoje bezalkoholowe

   • Linie browarnicze (worc, piwo, filtracja i transfer piwa jasnego)

   • Linie koncentratów na napoje gazowane i soki

   • Zestawy syropu, aromatyzacji i mieszania

   • Pętle kontaktowe z CO2 i pętle gazowane, w których niezbędna jest higienna projektowania

3. Przetwarzanie owoców, warzyw i cukru

   • Transfer soki, puree i koncentratów

   • Dystrybucja syropu cukrowego i płynnych słodzików

   • Produkty kwasowe i linie smakowe, w których preferowany jest 316L w zakresie odporności na pitting

4. Mięso, drób, owoce morza i gotowe potrawy

   • Obwody wtrysku solanki i marynaty

   • Rurociągi dla systemów gotowania, chłodzenia i ogrzewania

   • Linie dystrybucyjne do mycia i czyszczenia

5. Olejki spożywcze, tłuszcze i sosy

   • Przeniesienie oleju rafinerowanego i tłuszczu

   • Sosowy, sosy i przyprawy o wysokiej lepkości

   • Sekcje wypełniające na gorąco i sterylizujące w wysokiej temperaturze, często z użyciem 321 lub 316L

6. Usługi komunalne i wsparcie procesów

   • Woda przetwórcza, woda oczyszczona i kondensat zwrotny

   • Linie dystrybucji pary i kondensatu (z odpowiednimi stopniami wysokiej temperatury)

   • Obwody CIP i SIP (roztwory oczyszczające alkaliczne i kwasowe, środki sanitarne)
