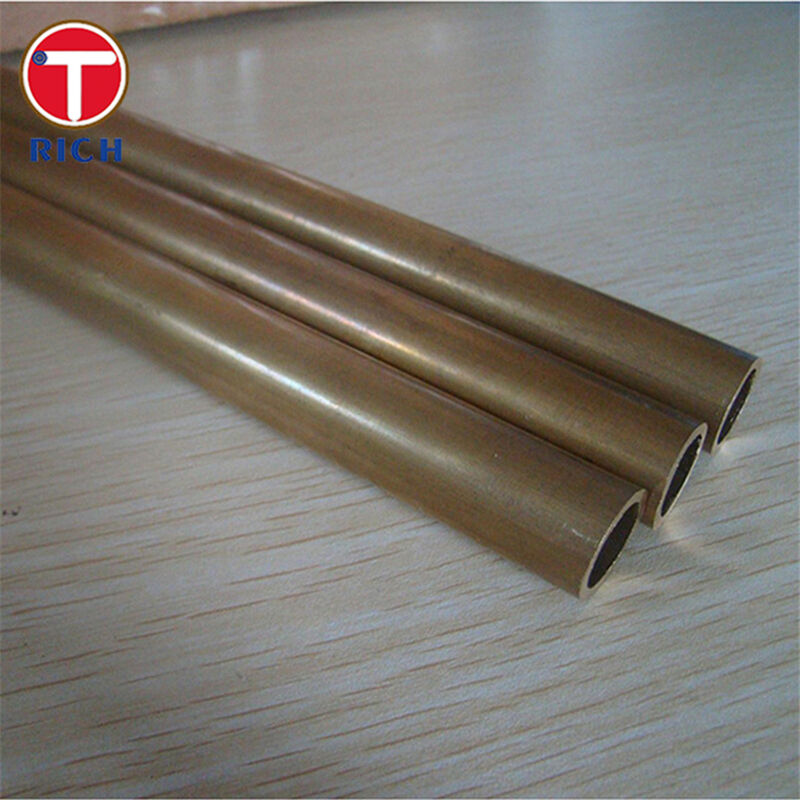

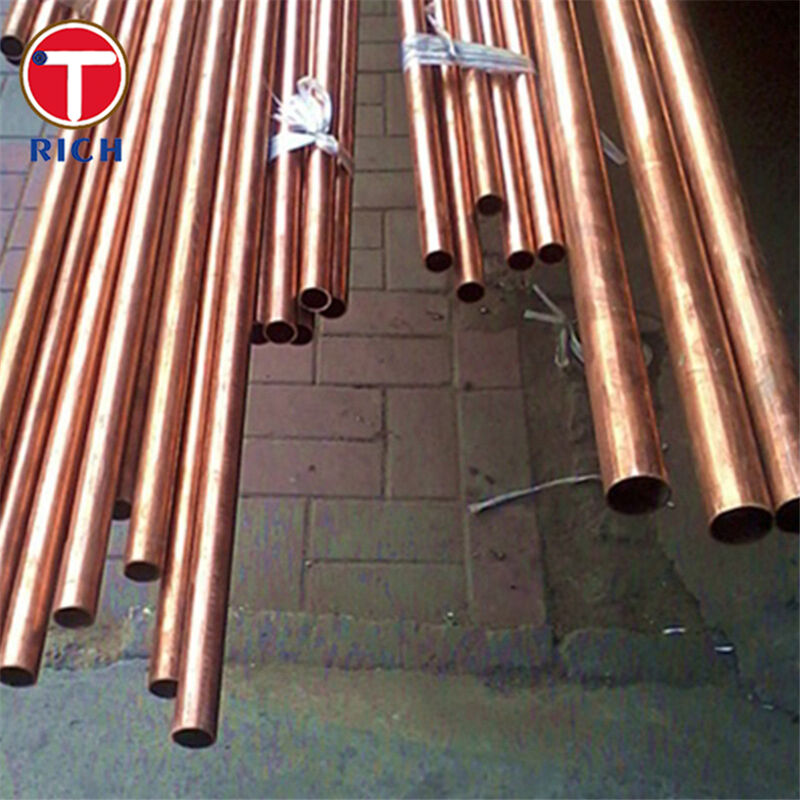

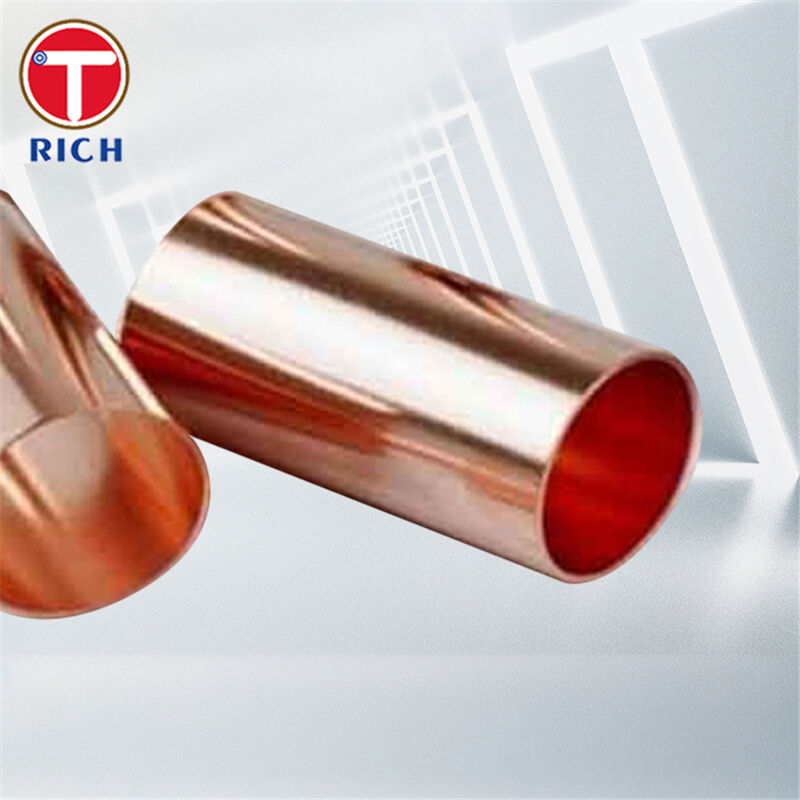

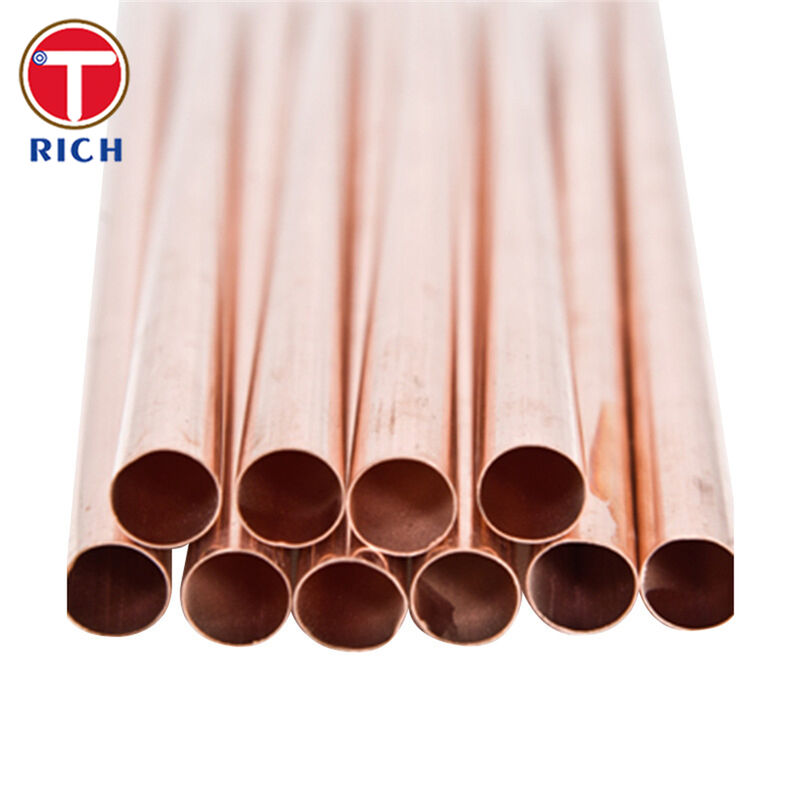

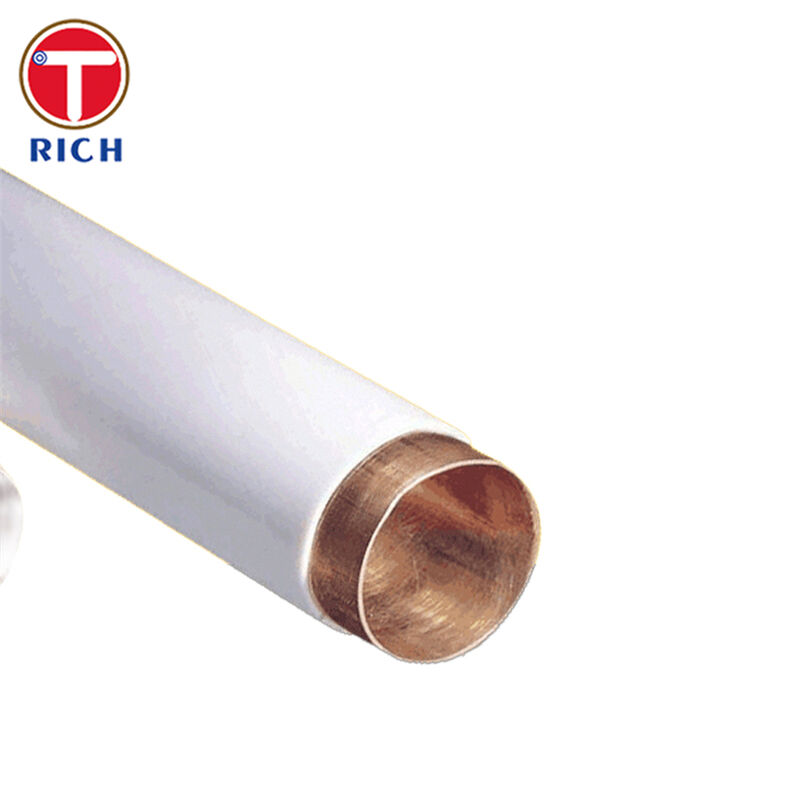

ASTM B75 C12200 Rurka ze stopów miedzianych Rury ze stopów miedzianych wysokiej jakości do śledzenia pary

Opis materiału

ASTM B75 C12200 rurka z stopów miedzi jest bezszwowa,rury miedzi fosforowo-odtlenkowanej (Cu-DHP) ze ścięcia chłodnego przeznaczone do ogólnych zadań inżynierskich i szczególnie odpowiednie do wykonywania śledzenia pary i linii parowych o niskiej do średniej temperaturze.

Stop (UNS C12200 / Cu-DHP) łączy:

• Bardzo wysoka czystość miedzi (≥ 99,9% Cu włącznie z Ag) z 0,015 ∼ 0,040% fosforu jako dezoksydantem, zapewniając odporność na rozkład wodoru i dobrą spawalność.

• Doskonała przewodność cieplna i dobra odporność na korozję w typowych warunkach parowych i kondensatowych.

Dzięki temu jest to solidny i ekonomiczny wybór do śledzenia pary w rurociągach procesowych, zaworach, instrumentach i sprzęcie pomocniczym.

Specyfikacje

Klasa i standard

• Materiał: miedź pozbawiona tlenu fosforu, wysoki poziom pozostałości P (Cu-DHP)

• UNS: C12200

• Formularz produktu: Bezszwowe rury miedziane

• Standardowa norma: ASTM B75 / B75M ¢ Bezszwowe rury miedziane

Równoważne nazwy (w celu odniesienia)

• EN: Cu-DHP, CW024A

• JIS: C1220 (C1220T dla rur)

• GB: TP2 (rurka miedziana pozbawiona tlenu fosforu)

• GOST: Miedź odtleniająca typu M1Ф stosowana w rurkach miedzianych GOST 617

Proces produkcji

• Rury bez szwu, obrobione na gorąco i wyciągnięte na zimno

• Dostarczane:

  • Całkowicie podgrzewane (miękkie cewki / długości prostych)

  • Wyróżnione na żądanie

Typowe wymiary do śledzenia pary
(Zależne od konstrukcji; poniżej przedstawiono powszechne rozmiary namiarów)

• Średnica zewnętrzna (OD): 3/8" (9,52 mm), 1/2" (12,7 mm) powszechnie stosowane; 1/4" ′′7/8" OD dostępne

• Grubość ściany: zazwyczaj 0,9 ∼1,2 mm dla rur śledzących 3/8" ∼1/2"

• Długość:

  • Węzły o zwojach poziomych: do 50-150 m na jedną zwoje (typowe)

  • Długość równa: standardowa 3 ̇ 6 m; na zamówienie

Warunki dostawy i zakończenie

• Temperatura: O60 (miękkie wygrzewane) jest preferowane do śledzenia pary z powodu łatwego gięcia; twardy temperament (H55/H80 itp.) dostępny w przypadku wymagania większej wytrzymałości

• Końce: Końce proste, odkurzone; inne końcowe przygotowania na żądanie

• Powierzchnia: czysty, jasny lub lekki tlenek, wewnętrzna czystość kontrolowana dla pary i kondensatu

Główne cechy

1. Optymalizowane dla temperatury śledzenia pary

   • Rurka miedziana C12200 pod ASTM B75 jest szeroko stosowana w przewodach płynnych i parowych i zachowuje wytrzymałość w podwyższonych temperaturach typowych dla niskociśnieniowych i średniociśnieniowych linii parowych.

2. Doskonała przewodność cieplna

   • Wysoka przewodność cieplna (około 196 W/m·K) umożliwia efektywne przenoszenie ciepła z pary do linii śledzonej, zmniejszając liczbę tracerów i zużycie pary.

3. Odporność na rozkład wodoru

   • Odtleniacz fosforu minimalizuje rozpuszczony tlen i zapobiega “rozłuszczeniu pary” (chorobie wodoru), kluczowym wymaganiem miedzi w gorącej, wilgotnej obsłudze.

4. Silna odporność na korozję w parowej/kondensatnej atmosferze

   • C12200 i pokrewne stopy Cu-DHP wykazują bardzo dobrą odporność na ogólną korozję i otwory w wodzie, parze i wielu atmosferach przemysłowych, zapewniając długą żywotność w liniach parowych i śladówkach.

5. Łatwe gięcie, kształtowanie i łączenie

   • Doskonała przetwarzalność na zimno oraz właściwości lutowania/spalania pozwalają na napięte zakręty, zwinięcie wokół rury procesowej i niezawodne złącza (spalania, lutowanie, łączniki kompresyjne).

6. Udowodniona standaryzowana jakość

   • ASTM B75 określa badania mechaniczne, badania rozkładu wodoru, badania rozszerzania i badania nieniszczące (prężność / ciśnienie wirowe) dla rur miedzianych, zapewniające spójną, identyfikowalną jakość.

7. Kosztowo efektywne w porównaniu z nierdzewnym w umiarkowanych warunkach

   • W przypadku wielu konstrukcji, miedziana rura śledząca jest zalecana do obsługi parą do około 400 ° F (204 ° C), gdzie jest kompatybilna z medium, oferując niższy koszt materiału i instalacji niż stal nierdzewna.

Nasze korzyści

W oparciu o powszechne pytania inżynierów i nabywców rur śledzących parę, oto, w jaki sposób ten produkt i nasze podejście do dostaw rozwiązują kluczowe problemy:

1Czy miedź jest naprawdę odpowiednia do mojej temperatury i ciśnienia pary?

• Wytyczne techniczne wskazują, że rury miedziane są odpowiednie, gdy temperatura pary nasycone nie przekracza około 400 ° F (204 ° C) i gdy proces lub środowisko nie jest agresywnie korozyjne.

• Nasze rury C12200 są dostarczane w grubościach ścian wybranych zgodnie z ciśnieniem projektowym i obowiązującymi kodami rurociągów;W przypadku większego cyklu termicznego można zapewnić cięższe ściany, zgodnie z zaleceniami dokumentów dotyczących najlepszych praktyk w zakresie śledzenia pary.

Co oferujemy

• Przegląd zastosowań (ciśnienie pary, temperatura, medium, środowisko) oraz wskazówki dotyczące tego, kiedy miedź C12200 jest idealna, a kiedy rurka tracerka z nierdzewnym 316L jest lepszym wyborem.

• Wybór grubości ściany i dokumentacja zgodna z standardami wewnętrznymi i specyfikacjami projektu.

2.??A czystość w przypadku korozji i kondensatu?

Wytyczne dotyczące projektowania wskazują, że miedź jest ekonomiczna, ale produkty korozyjne mogą zanieczyszczać pułapki i instrumenty, jeśli woda jest słabo chemiczna.

Nasze podejście

• Dostarczamy C12200 z kontrolowanej chemii Cu-DHP stopionych z bardzo niskim poziomem zanieczyszczeń i sprawdzonej obsługi w parowych, wodnych i systemach wymiany ciepła.

• Na żądanie możemy zapewnić:

  • Preczyszczone lub wewnętrznie oczyszczone rurki do krytycznych systemów parowo-kondensatowych

  • Wytyczne dotyczące kompatybilności z programem oczyszczania kondensatem

  • Alternatywne rozwiązania tracerów 316L dla usług o wysokiej działaniu korozyjnym lub zanieczyszczonym

3.•Jak mogę wiedzieć, czy rurka spełnia wymagania ASTM B75 i projektu QA?•

ASTM B75/B75M określa rygorystyczne wymagania dotyczące chemii, właściwości mechanicznych, testów rozszerzania, testów sprężystości wodoru i niezniszczających testów bezszwowych rur miedzianych.

Co dostarczamy

• Sprawozdania z badań materiałów (EN 10204 3.1) zawierające:

  • Analiza chemiczna (Cu, P i pozostałości)

  • Wyniki badań na rozciąganie i twardość

  • Badania rozszerzenia/spłaszczenia zgodnie z wymaganiami

  • Badania drutu wirusowego lub badania hydrostatyczne/pneumatyczne, jeżeli określono

• Pełna identyfikowalność poprzez ciepło, cewkę i wiązkę, a także opakowanie i oznakowanie zgodne ze specyfikacjami ASTM / klienta.

4.??Czy mogę otrzymać rurkę śledzącą w długich cewkach o niezawodnej wydajności gięcia?

Wytyczne projektowe dotyczące śledzenia pary podkreślają stosowanie rury miedzianej lub nierdzewnej 3/8" i 1/2" OD w długich ciągłych biegach w celu efektywnej instalacji.

Nasze zalety tutaj

• Miękkie wygrzewane cewki C12200 o doskonałej elastyczności (typowa siła rozciągania O60 220-260 MPa z wydłużeniem ≥ 40%) umożliwiają szczelne owinięcia wokół linii procesowych bez zmarszczek.

• Zwojowe cewki minimalizują złącza i punkty wycieku, zmniejszając czas montażu i ryzyko utrzymania.

5.¿Co jeśli potrzebuję równoważnych ocen dla projektów wielostandardowych?

W projektach międzynarodowych często miesza się dokumentację ASTM, EN, JIS, GB i GOST. Cu-DHP / C12200 ma ugruntowane odniesienia do CW024A, C1220 i TP2 oraz do rosyjskich miedzi typu M1F.

Wspieramy

• Wskazanie międzystandardowe (ASTM ¥ EN ¥ JIS ¥ GB ¥ GOST) w arkuszach danych i certyfikacjach

• Oznakowanie standardowe mieszane, jeżeli dokumentacja wymaga zarówno oznaczeń UNS, jak i lokalnych

Skład chemiczny

Właściwości mechaniczne

Stosowane normy

ASTM (USA)

• ASTM B75/B75M ?? Bezszwowa rurka miedziana (określa UNS C12000 i C12200).

• ASTM B280 ¢ Bezszwowe rury miedziane do klimatyzacji i chłodzenia (C12200).

• ASTM B111 ¢ Bezszwedzone kondensatory i rury wymienników ciepła z miedzi i stopów miedzi.

EN (Europa)

• EN 12449 ?? Miedź i stopy miedziane ?? Bezszwowe, okrągłe rury do celów ogólnych (Cu-DHP, CW024A).

• EN 13600 / EN 1057 ¢ Dodatkowe normy dla rur miedzianych do zastosowań elektrycznych i hydraulicznych.

GB (Chiny)

• GB/T 5231 ¢ Określenie i skład chemiczny miedzi wytwarzanej i stopów miedzi (TP2).

• GB/T 1527 ¢ Rurka ciągnięta z miedzi i stopów miedzi.

• GB/T 18033 ¢ Bezszwedzone rury miedziane do wody i gazu.

JIS (Japonia)

• JIS H3300 ¢ Rury i rury bezszwowe z miedzi i stopów miedzi (w tym C1220T).

GOST (Rosja / WNP)

• GOST 617-2006 ?? Okrągłe rury miedziane i mosiężne do ogólnego użytku ?? Warunki techniczne (dotyczy rurociągów miedzianych typu M1/M1Ф).

Obszary zastosowań

Ogólne obszary zastosowania

Dzięki wysokiej przewodności cieplnej, dobrej odporności na korozję i doskonałej formowalności, rury C12200 / Cu-DHP są szeroko stosowane w:

• Śledzenie pary i linie parowe

• Wymienniki ciepła, kondensatory i parowniki

• Rury klimatyzacyjne i chłodnicze

• Dystrybucja ciepłej i zimnej wody

• Rurociągi chemiczne i przetwórcze (nieagresywne media)

Specyficzne zastosowania w systemach śledzenia pary i systemach parowych

1. Wykrywanie pary rurociągów procesowych

2. Linie parowe do dystrybucji usług komunalnych

3. Wyniki badań

4. Wykorzystanie wymiennika ciepła i cewki

5. Usługi budowlane i wykorzystanie pary HVAC
