Rura żebrowana typu L – aluminiowe rury użebrowane z naprężeniem w kształcie litery L do wymiennika ciepła

Przegląd materiałów

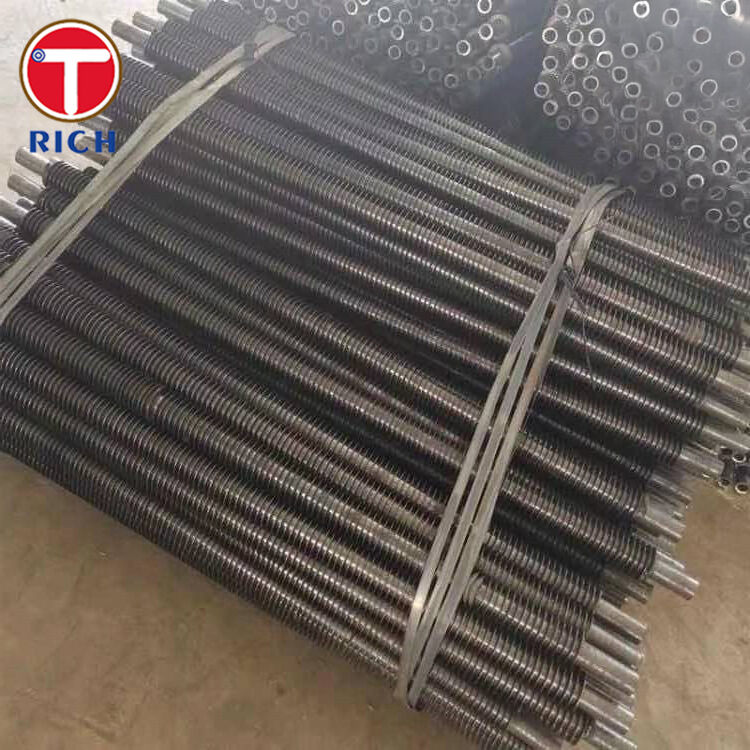

Aluminiowe rury użebrowane z naprężeniem w kształcie litery L to bimetaliczne lub wielometalowe elementy przenoszące ciepło, w których cienki aluminiowy pasek jest spiralnie owinięty wokół rury podstawowej pod kontrolowanym naprężeniem. Najpierw na jednej krawędzi paska płetwy formowana jest stopka w kształcie litery „L”; stopa ta opiera się bezpośrednio na zewnętrznej powierzchni rury i mechanicznie blokuje płetwę do rury na całej jej długości.

Rura podstawowa może być wykonana ze stali węglowej, stali niskostopowej, stali nierdzewnej lub materiałów nieżelaznych, takich jak miedź i mosiądz, natomiast żebro jest zwykle wykonane ze stopów aluminium o wysokiej przewodności cieplnej (np. 1050, 1060, 3003, 5052, 1100). Konstrukcja ta łączy w sobie wytrzymałość mechaniczną i ciśnienie znamionowe rury podstawowej z doskonałą przewodnością cieplną i odpornością na korozję aluminiowych żeber.

Rury żebrowe typu L są szeroko stosowane w chłodzonych powietrzem wymiennikach ciepła, grzejnikach przemysłowych i chłodnicach gazów procesowych, szczególnie tam, gdzie temperatury robocze mieszczą się w zakresie od niskich do średnich i wymagana jest dodatkowa ochrona ścianek rur.

Dane techniczne

Wartości te reprezentują typowe możliwości produkcyjne aluminiowych rur żebrowanych z naprężeniem w kształcie litery L. Rzeczywiste wymiary i tolerancje są finalizowane na podstawie rysunków klienta i obowiązujących kodów.

• Materiały rurki podstawowej

  • Stale węglowe: np. SA-179, SA-210, SA-214

  • Stal nierdzewna: np. TP304/304L, TP316/316L

  • Stale stopowe lub nieżelazne (miedź, mosiądz, Cu-Ni) na zamówienie

• Materiał płetw

  • Stopy aluminium: AA1050/1050A, 1060, 1100, 3003, 5052 (inne na zamówienie)

  • Temperowanie zwykle H14 / H16 w przypadku żeberek

• Średnica zewnętrzna rury (OD)

  • Około. Powszechnie dostarczane 12,7–50,8 mm (1/2”–2”)

  • Możliwe są inne zakresy OD w zależności od materiału i grubości ścianki

• Grubość ścianki rury

  • Zwykle 1,5–6,0 mm w zależności od ciśnienia projektowego i kodu; cięższe ściany dostępne do pracy pod wysokim ciśnieniem

• Wysokość płetwy

  • Około. 6–16 mm (1/4”–5/8”), w przypadku specjalnych konstrukcji możliwe są wyższe żebra

• Grubość płetwy

  • Zwykle 0,2–0,4 mm (≈0,008–0,016”)

• Rozstaw płetwy (gęstość płetwy)

  • 5–13 żeberek na cal (≈4–16 mm rozstaw żeber) zgodnie z projektem termicznym

• Maksymalna długość rury

  • Do ok. 15–18 m (≈50–60 stóp), w zależności od materiałów i ograniczeń transportowych

• Zalecana temperatura pracy

  • Zwykle praca ciągła w temperaturze do około 200°C (≈400°F).

  • Krótkoterminowe szczyty do ≈230+ °C (450 °F) mogą być akceptowalne w zależności od materiału rury podstawowej, stopu żeber i środowiska

  • W przypadku wyższych temperatur metali ogólnie preferowane są typy żeberek wytłaczanych lub osadzonych

Główne cechy

• Wysoka wydajność wymiany ciepła

  • Aluminiowe lamele zapewniają bardzo wysoką przewodność cieplną i dużą powierzchnię zewnętrzną, znacznie zwiększając ogólne współczynniki przenikania ciepła w instalacjach sterowanych po stronie powietrza.

• Pewne mechaniczne połączenie żeberka z rurką

  • Stopa w kształcie litery L jest nawinięta naprężająco, dzięki czemu każdy zwój płetwy mocno opiera się o rurę, zapewniając równomierny odstęp lameli i zapobiegając ruchowi lub separacji lameli pod wpływem cykli termicznych i wibracji.

• Lepsza ochrona antykorozyjna rury podstawowej

  • Stopa żebra zakrywa powierzchnię rury, chroniąc stal przed bezpośrednim działaniem atmosfery i zmniejszając ryzyko korozji pod żebrem w wielu środowiskach.

• Zoptymalizowany do pracy chłodzonej powietrzem

  • Rury żeberkowe typu L są szeroko stosowane w chłodzonych powietrzem wymiennikach ciepła i chłodnicach lamelowo-wentylatorowych, gdzie oczekuje się umiarkowanych temperatur, ciśnienia i poziomów wibracji.

• Elastyczne łączenie materiałów

  • Dowolny odpowiedni materiał rury można połączyć z żebrami aluminiowymi o wysokiej przewodności, co pozwala na zrównoważenie kosztów, odporności na korozję i ciśnienia znamionowego dla każdego projektu.

• Ekonomiczne rozwiązanie

  • W porównaniu z wytłaczanymi rurkami z lamelami, aluminiowe lamele z nawijanymi naprężaczami w kształcie litery L generalnie oferują niższe koszty materiałów i produkcji, a jednocześnie zapewniają niezawodną przyczepność lameli i dobrą żywotność w odpowiednich warunkach.

Nasze zalety – odpowiadanie na typowe pytania klientów

1. „Czy żeberka poluzują się lub będą grzechotać pod wpływem wibracji i cykli termicznych?”

• Profil stopy w kształcie litery L i uzwojenie o kontrolowanym naprężeniu tworzą mechaniczną blokadę pomiędzy płetwą a rurą, która jest odporna na podnoszenie i ruch płetwy w typowym zakresie roboczym do około 400–450 °F.

• Jednolite odstępy między lamelami i ciasny kontakt stopki pomagają zapobiegać powstawaniu freonów i hałasu, poprawiając długoterminową stabilność chłodnic lamelowo-wentylatorowych i chłodnic powietrznych.

2. „W jaki sposób kontrolowana jest korozja rury podstawowej, zwłaszcza na zewnątrz lub w zakładach przybrzeżnych?”

• Aluminiowa stopka w kształcie litery L zakrywa powierzchnię rury, zapewniając dodatkową barierę pomiędzy otoczeniem a rurą stalową lub stopową.

• Dobór stopu żeberek (np. 3003 lub 5052 w celu zwiększenia odporności na korozję) i stopu rur (np. stali nierdzewnej lub Cu-Ni) ma na celu zminimalizowanie efektów galwanicznych w atmosferze morskiej lub agresywnej chemicznie.

3. „Czy możesz spełnić moje wymagania kodeksowe i standardowe?”

• Rury podstawowe i aluminiowe lamele są pozyskiwane i produkowane zgodnie z głównymi międzynarodowymi normami: między innymi ASTM (B209, B221, B234/B241/B429), EN (EN 573-3, EN 755-1/2), GOST 4784, JIS H 4000/H 4040 i GB/T 3190, GB/T 4437.1.

• Skład chemiczny i właściwości mechaniczne stopów żeberek aluminiowych są kontrolowane zgodnie z odpowiednimi oznaczeniami stopów (1050, 1060, 3003, 5052, 6063 itp.), zapewniając identyfikowalne i powtarzalne działanie.

4. „Czy możesz dopasować mój istniejący projekt pakietu (OD, wysokość płetwy, FPI, długość)?”

• Obsługujemy typowe średnice zewnętrzne rur od 1/2" do 2", wysokości żeberek od około 1/4" do 5/8", rozstawy żeberek od 5 do 13 FPI i długości rur do ~15–18 m, co obejmuje najczęstsze zastosowania w rafineriach, petrochemii i energetyce.

• Można zaprojektować niestandardowe geometrie i gęstość żeberek, aby dopasować je do istniejących projektów termicznych lub wymagań modernizacyjnych.

5. „A co z konserwacją, czyszczeniem i wymianą?”

• Gładka aluminiowa powierzchnia żeber jest kompatybilna ze standardowymi procedurami czyszczenia za pomocą nadmuchu powietrza lub mycia wodą pod niskim ciśnieniem, powszechnie stosowanych w zespołach wentylatorów lamelowych.

• Konsekwentne przestrzeganie standardowych oznaczeń stopów i zakresów wymiarowych ułatwia dostarczanie dętek zamiennych, które są w pełni wymienne z oryginalnymi wiązkami.

Skład chemiczny – typowe stopy aluminium z żebrami

Właściwości mechaniczne – typowe stopy aluminium z żebrami

Obowiązujące standardy

W zależności od doboru materiału i specyfikacji klienta, aluminiowe rury żebrowane typu L ze stopką L mogą być produkowane zgodnie z następującymi (lub równoważnymi) normami:

• ASTM (USA)

  • ASTM B209– Blacha i płyta z aluminium i stopów aluminium (aluminiowa listwa żebrowa)

  • ASTM B221 / B221M– Pręty, pręty, druty, profile i rury wytłaczane z aluminium i stopów aluminium (rury i profile aluminiowe)

  • ASTM B234 / B241– Rury bez szwu ciągnione z aluminium i stopów aluminium / Rury i rurki bez szwu do skraplaczy i wymienników ciepła

• PL (Europa)

  • EN 573-3– Aluminium i stopy aluminium – Skład chemiczny i postać wyrobów plastycznych (nazwa i skład stopu)

  • EN 755-1 / EN 755-2– Aluminium i stopy aluminium – Wytłaczane pręty/pręty, rury i profile – Warunki techniczne dostawy i właściwości mechaniczne

• GOST (Rosja/WNP)

  • GOST 4784– Aluminium i stopy aluminium do obróbki plastycznej – Gatunki i skład chemiczny

• JIS (Japonia)

  • JIS H 4000– Blachy, taśmy i płyty z aluminium i stopów aluminium (taśma żebrowa)

  • JIS H 4040– Pręty, pręty i druty z aluminium i stopów aluminium (związane z wyrobami wyciskanymi i rurami)

• GB/T (Chiny)

  • GB/T3190– Skład chemiczny przetworzonego aluminium i jego stopów (limity stopów)

  • GB/T 4437.1– Rury wytłaczane na gorąco z aluminium i stopów aluminium – Część 1: Rury bez szwu (rury podstawy z aluminium)

Stal, stal nierdzewna i inne materiały rur podstawowych są dopasowywane zgodnie z przepisami specyficznymi dla projektu, takimi jak normy ASME, EN, GB lub GOST dotyczące rurociągów ciśnieniowych i kotłów, zgodnie z wymaganiami.

Pola aplikacji

Ogólne obszary zastosowań

Aluminiowe rurki użebrowane z naprężeniem w kształcie litery L nadają się do szerokiej gamy urządzeń termicznych, w których dominuje opór po stronie powietrza i wymagana jest zwiększona powierzchnia zewnętrzna:

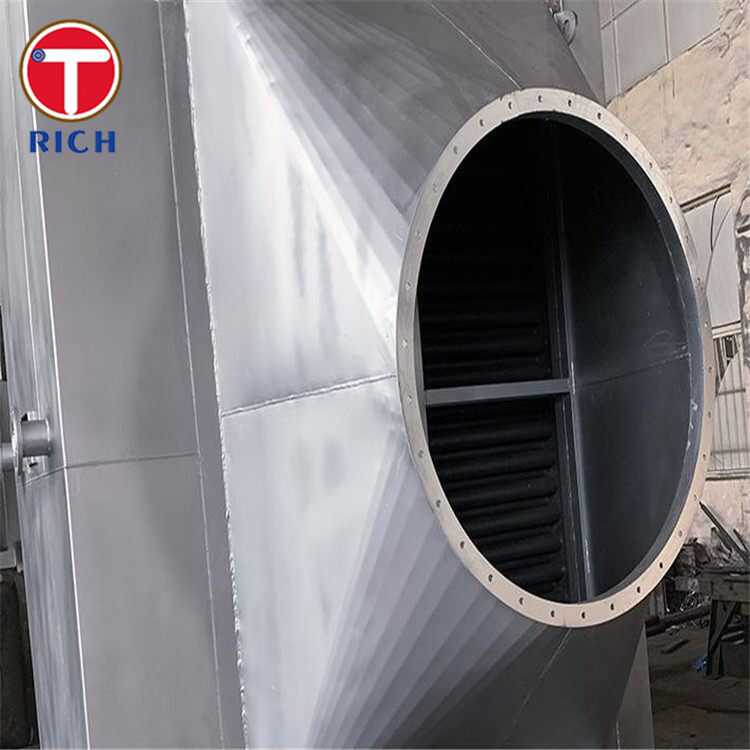

• Wymienniki ciepła chłodzone powietrzem i chłodnice lamelowo-wentylatorowe w rafineriach i zakładach petrochemicznych

• Chłodnice gazu i intercoolery do sprężarek i układów turbin gazowych

• Chłodnice przemysłowe do silników, turbin i dużych urządzeń wirujących

• Jednostki odzysku ciepła odpadowego i ekonomizery (w granicach temperatur)

• Wężownice gazu procesowego, nagrzewnicy powietrza i suszarki

• Skraplacze/parowniki HVAC i chłodnicze, w których preferowane są metalowe konstrukcje żeberkowo-rurowe

Typowe zastosowanie w każdym sektorze

• Ropa naftowa i gaz / Petrochemia

  • Chłodzone powietrzem chłodnice gazów procesowych, zespoły skraplaczy, chłodnice górne ze stabilizatorem i chłodnice z wentylatorami lamelowymi w instalacjach stojaków rurowych.

• Wytwarzanie energii

  • Chłodnice powietrza generatora i silnika, chłodnice oleju smarowego turbiny, chłodnice wodoru (w przypadku, gdy dopuszczalne są żebra aluminiowe) oraz chłodnice powietrza układu pomocniczego.

• Zakłady chemiczne i nawozowe

  • Chłodnice powietrzne do strumieni procesowych (NH₃, gaz syntezowy, powietrze, azot), chłodnice produktu i systemy odzyskiwania rozpuszczalników, gdzie umiarkowana temperatura i korozyjność odpowiadają możliwościom żeber aluminiowych.

• Sprzęt metalurgiczny, papierniczy, spożywczy i suszarniczy

  • Nagrzewnice i suszarki na gorące powietrze, wężownice piekarników i nagrzewnice powietrza procesowego, które charakteryzują się dużą powierzchnią żeberek i stosunkowo małą masą żeber.

• HVAC / chłodnictwo

  • Wężownice niestandardowe i przemysłowe nagrzewnice powietrza, w których preferowane są solidne metalowe żebra i rury o grubych ściankach zamiast wężownic do zastosowań komercyjnych, w odpowiednich zakresach temperatur i korozji.
