Rura żebrowana ze stali stopowej L-Foot, nawinięta naprężeniowo, do wymienników ciepła z ulepszonym przenoszeniem ciepła
Szczegóły produktu
Rury z płetwami ze stali stopowej
,Rura żebrowana L-Foot
,naprężeniowo nawinięta
Rura ze stali stopowej z żebrami typu L-Foot, nawinięta naprężeniowo do wymienników ciepła
Wprowadzenie do materiału

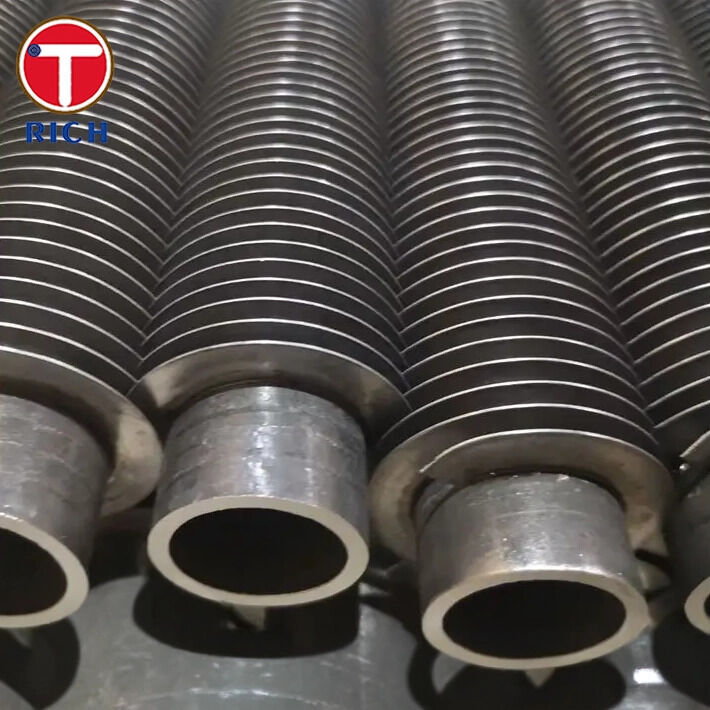

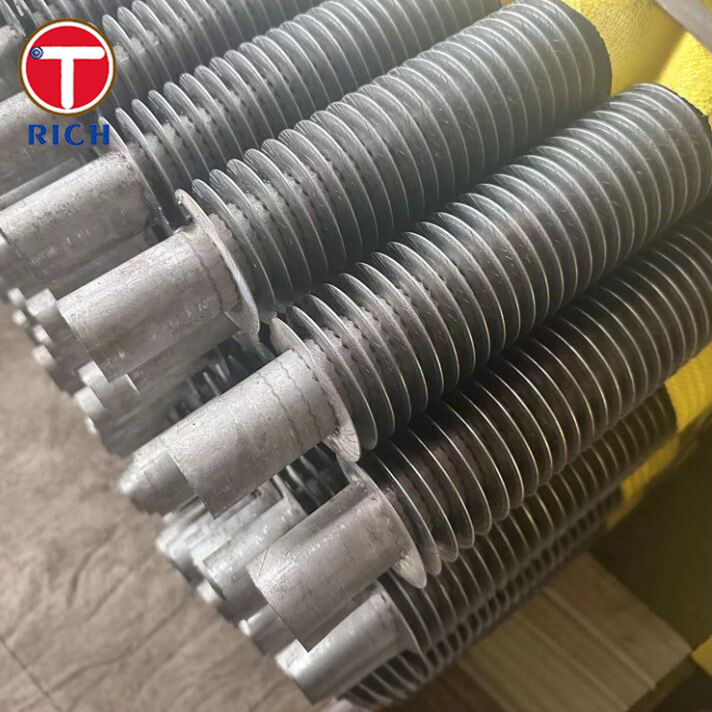

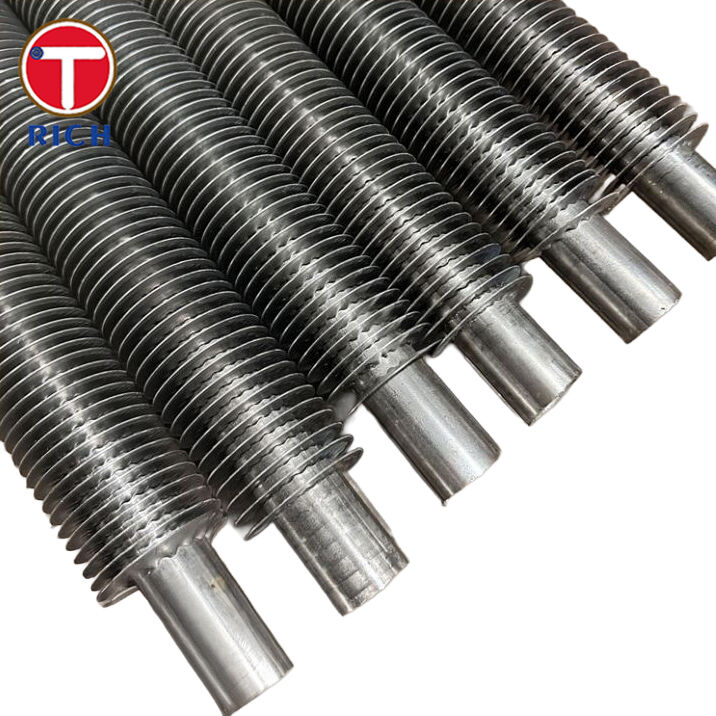

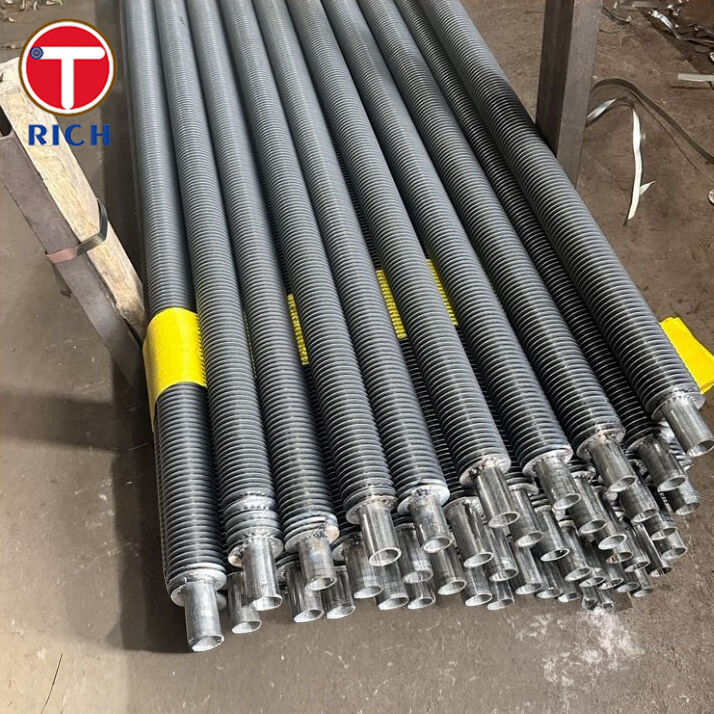

Produkt to rura z żebrami, nawinięta naprężeniowo w stylu „L-Foot”, co oznacza, że pasek żebrowy jest wstępnie uformowany w stopkę w kształcie „L” i spiralnie nawinięty wokół rury bazowej pod naprężeniem. Powoduje to silne połączenie mechaniczne między żebrem a rurą oraz zwiększoną wydajność wymiany ciepła.
Rura bazowa wykonana jest ze stali stopowej, co sprawia, że nadaje się do wyższych wytrzymałości, wyższych temperatur lub bardziej wymagających środowisk niż rury z żebrami ze zwykłej stali węglowej.
Specyfikacje
-
Materiał rury bazowej: Stal stopowa (może zawierać stopy chromowo-molibdenowe, molibdenowe lub inne gatunki stali stopowej) zgodnie ze specyfikacją klienta.
-
Materiał żebra: Zazwyczaj pasek aluminiowy lub miedziany uformowany w profil L-foot i nawinięty pod naprężeniem na rurę.
-
Średnica zewnętrzna rury (typowa wartość): ~0,5″ do ~2″ (12,7 mm do ~50,8 mm) dla rur z żebrami typu L-Foot, nawiniętych naprężeniowo.
-
Wysokość żebra: do ~16 mm (dla typu L-Foot).
-
Grubość żebra: około 0,15 mm do 0,6 mm dla typowych rur z żebrami typu L.
-
Skok żebra: 6 do 12 żeber na cal (~2,4 do ~4,8 mm odstępu między żebrami).
-
Długość: Niestandardowa, zgodnie z wymaganiami projektowymi.
-
Limit temperatury: Zazwyczaj do ~130 °C (≈270 °F) dla podstawowych rur z żebrami typu L-foot.
Kluczowe cechy
-
Profil L-foot oferuje dużą powierzchnię styku między żebrem a rurą, poprawiając przewodzenie ciepła.
-
Żebra nawinięte naprężeniowo zapewniają mocne połączenie mechaniczne, odporne na poluzowanie pod wpływem wibracji lub cykli termicznych.
-
Rury rdzeniowe ze stali stopowej zapewniają wyższą wytrzymałość i lepszą odporność na temperaturę w porównaniu do zwykłej stali węglowej.
-
Pełne pokrycie żebrami pomaga chronić powierzchnię rury przed korozją zewnętrzną.
Nasze zalety
-
Zwiększona trwałość i niezawodność — Klienci często martwią się o poluzowanie żeber z czasem. Konstrukcja L-foot, nawinięta naprężeniowo, zapobiega temu, zapewniając stałe połączenie mechaniczne.
-
Ulepszona wydajność wymiany ciepła — Większa powierzchnia styku żebro-rura i ciaśniejsze nawijanie poprawiają wydajność, często znacznie zwiększając wydajność w porównaniu ze standardowymi konstrukcjami nawiniętymi naprężeniowo.
-
Ochrona przed korozją — Ciągłe pokrycie żebrami i mocne przyleganie zmniejszają korozję po stronie powietrza rury bazowej, zwiększając żywotność.
-
Elastyczność materiałowa — Zarówno rura ze stali stopowej, jak i materiał żebra mogą być dostosowane do wymagań temperaturowych, korozyjnych lub mechanicznych.
-
Ekonomiczne — W porównaniu z rurami z żebrami wytłaczanymi lub spawanymi, rury z żebrami typu L-Foot, nawinięte naprężeniowo, zapewniają doskonałą wydajność przy bardziej ekonomicznym poziomie kosztów.
Skład chemiczny
| Gatunek | C (%) | Mn (%) | Si (%) | Cr (%) | Mo (%) | Inne (%) |
|---|---|---|---|---|---|---|
| ASTM A335 P9 | 0,10–0,15 | 0,30–0,60 | 0,50 max | 0,50–1,20 | 0,44–0,65 | V, Ti, Al |
| ASTM A335 P11 | ~0,08 | 0,29–0,60 | 0,50 max | 1,00–1,50 | 0,37–0,60 | V, Nb |
| ASTM A335 P22 | ~0,10 | 0,29–0,60 | 0,50 max | 2,00–2,50 | 0,85–1,03 | V, Nb |
| ASME SA179 | ≤0,30 | 0,27–0,63 | 0,10–0,35 | 0,40 max | — | — |
| ASTM A192 | ≤0,35 | 0,27–0,63 | 0,10–0,35 | 0,30–0,80 | ≤0,50 | — |
Właściwości mechaniczne
| Gatunek | Wytrzymałość na rozciąganie (MPa) | Granica plastyczności (MPa) | Wydłużenie (%) |
|---|---|---|---|
| ASTM A335 P9 | ~415 | ~205 | ≥30 |
| ASTM A335 P11 | ~415 | ~205 | ≥30 |
| ASTM A335 P22 | ~415 | ~205 | ≥30 |
| ASME SA179 | ~415 | ~205 | ≥30 |
| ASTM A192 | ~415 | ~205 | ≥30 |
Obowiązujące normy
Odpowiednie normy wykonawcze dla tego produktu obejmują:
-
Rura bazowa: ASTM A335 (P9, P11, P22), ASME SA179, ASTM A192 itp.
-
Materiały żebrowe: Aluminium zgodnie z ASTM B209; Miedź zgodnie z ASTM B152.
-
Specyfikacja produkcji: Profil żebrowy L-Foot, nawinięty naprężeniowo, owijanie spiralne, blokada mechaniczna.
-
Testowanie: Testy hydrostatyczne lub pneumatyczne, weryfikacja przylegania żeber, kontrola wymiarów.
Obszary zastosowań

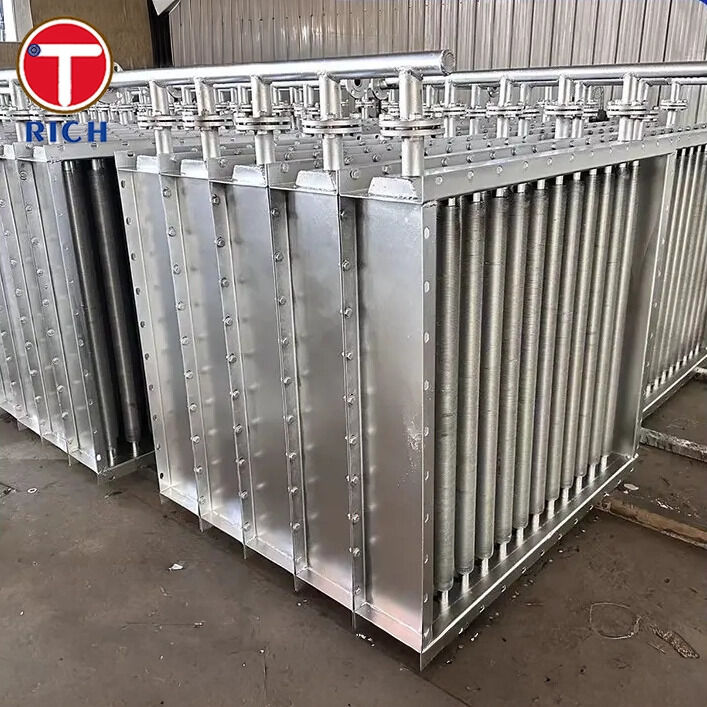

Zastosowania ogólne: Wymienniki ciepła wymagające zwiększonej powierzchni i rur ze stali stopowej o wyższej wydajności.
Konkretne zastosowania obejmują:
-
Elektrownie: Skraplacze chłodzone powietrzem, podgrzewacze powietrza, jednostki odzysku ciepła odpadowego.
-
Przemysł naftowy i gazowy / Petrochemiczny: Chłodnice rafineryjne, chłodnice gazu procesowego, systemy odzysku ciepła.
-
HVAC i chłodnictwo: Skraplacze, parowniki, przemysłowe chłodnice powietrza.
-
Przemysł chemiczny i spożywczy: Suszarki, grzejniki, chłodnice do wymiany ciepła po stronie gazu.
-
Przemysł morski i przybrzeżny: Chłodnice powietrza narażone na korozyjne warunki morskie.
P: Czy jesteś firmą handlową czy producentem?
O: Producent, również może prowadzić działalność handlową.
P: Jak długi jest Twój czas dostawy?
O: Ogólnie rzecz biorąc, wynosi on 10-15 dni, jeśli towary są w magazynie, lub 30-40 dni, jeśli towaru nie ma w magazynie,
zależy to od ilości.
P: Czy dostarczasz próbki? czy jest to bezpłatne czy dodatkowe?
O: Tak, możemy zaoferować próbkę bezpłatnie, ale musisz zapłacić za koszt frachtu.
P: Jakie są Twoje warunki płatności?
O: Płatność=2000USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytanie, skontaktuj się ze mną.
-
