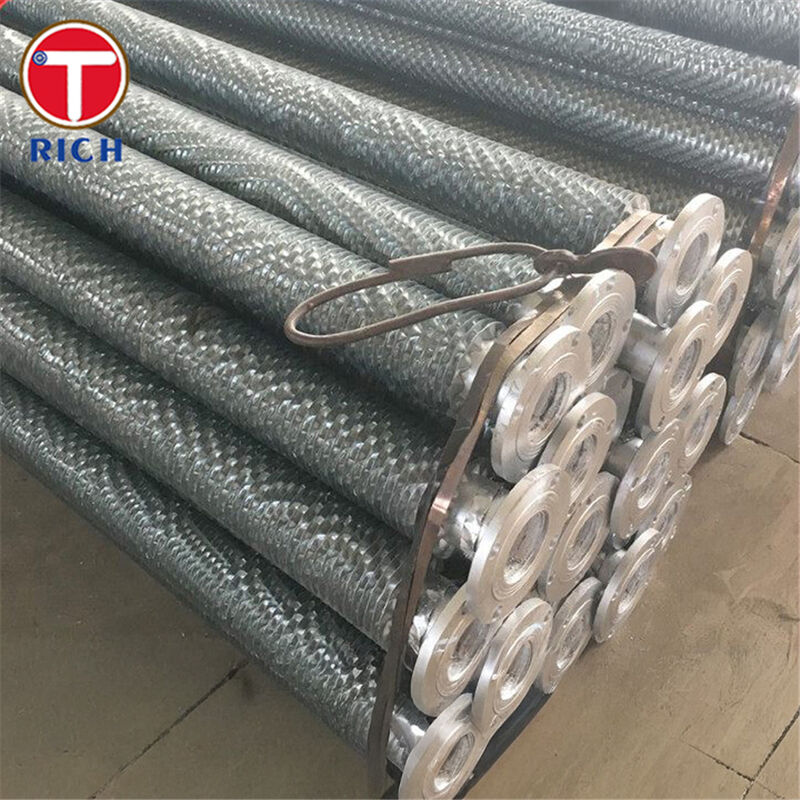

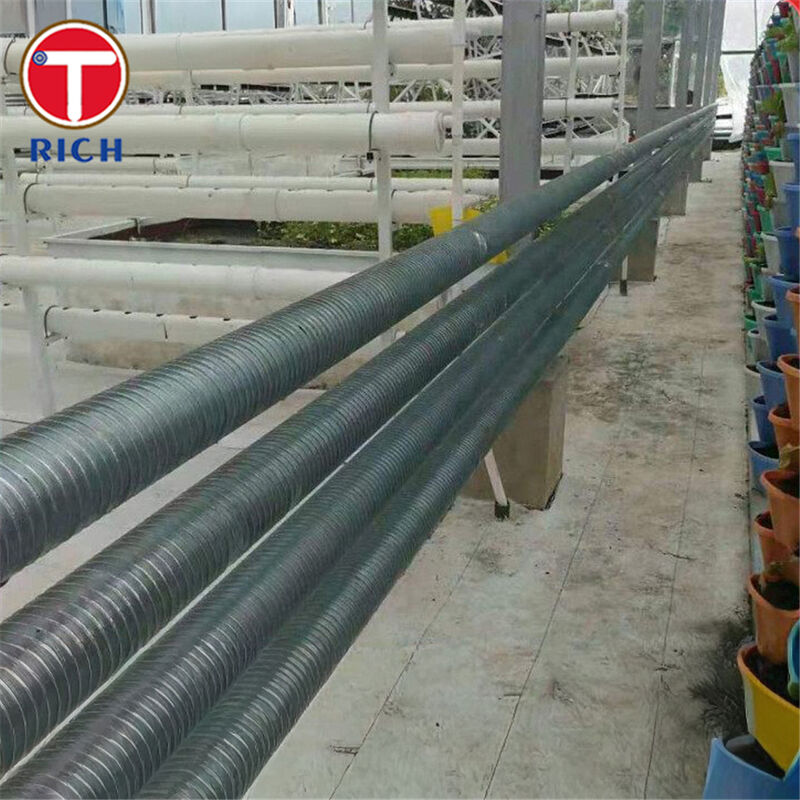

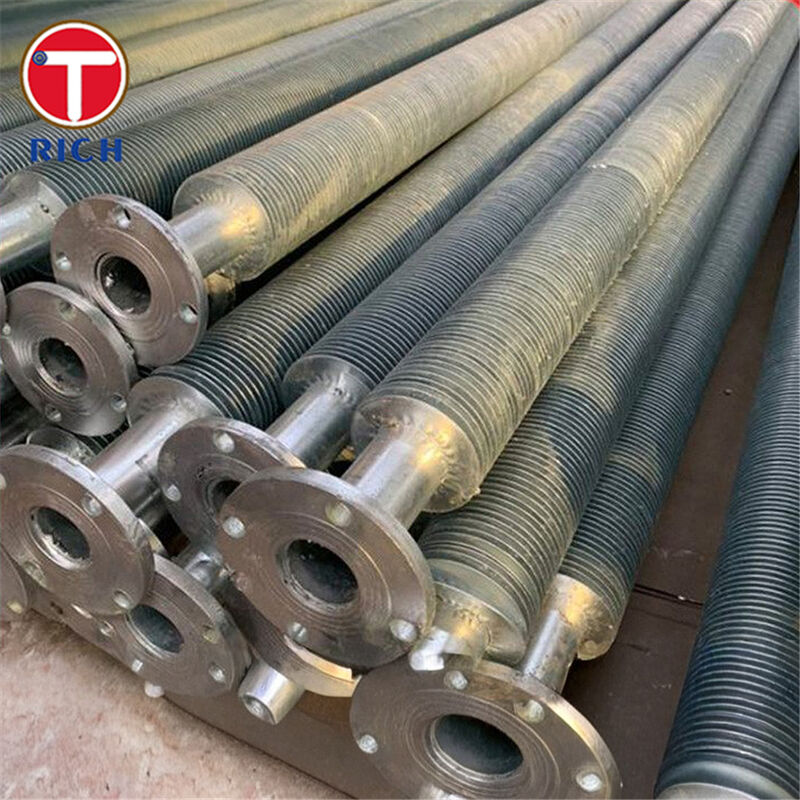

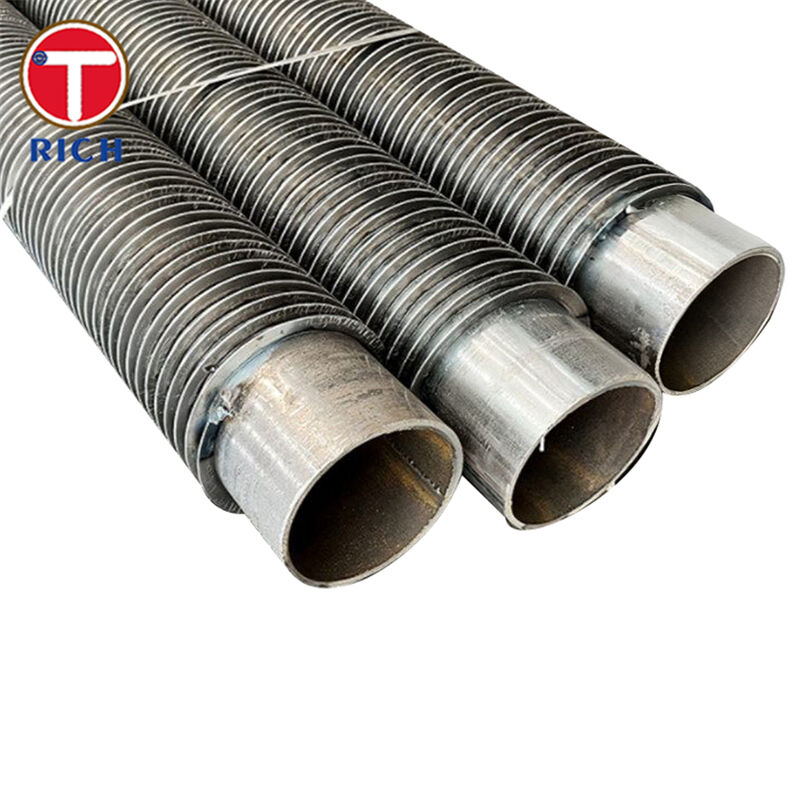

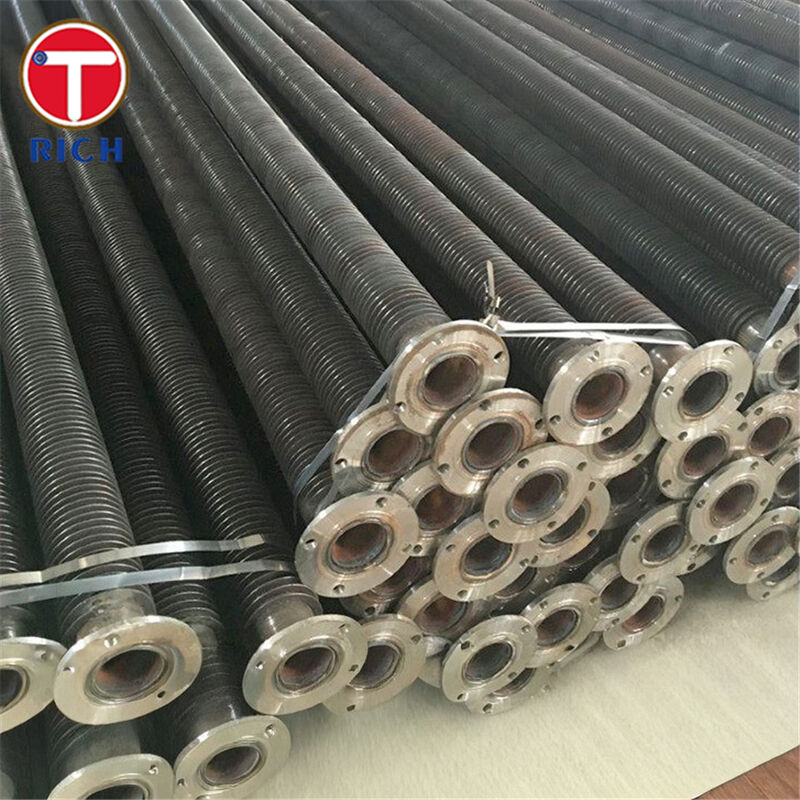

Spiralna rura żebrowana ze stali stopowej z nóżką L do wysokowydajnego wymiennika ciepła
Szczegóły produktu
Rury z płetwami ze stali stopowej
,Spiralna rura żebrowana
,Wymieńca ciepła
Rura z żebrami L-Foot (stal stopowa, spiralnie nawinięta) do wymienników ciepła
Materiał
Ten produkt to rura wymiennika ciepła z żebrami, w której stal stopowa (rura rdzeniowa) jest spiralnie nawinięta z taśmą żebrową, której stopa ma profil „L”, stąd termin „żebro L-foot”. Żebra są naprężone, mocno dociśnięte do powierzchni rury rdzeniowej, tworząc ciągłe spiralne żebro wokół zewnętrznego obwodu.
Specyfikacje
Typowe zakresy i cechy:
-
Materiał rury rdzeniowej: bezszwowa stal stopowa (np. gatunki takie jak ASTM A213 T11, T22; EN 13CrMo4-5; JIS STBA22; GB 12Cr1MoVG)
-
Średnica zewnętrzna (OD) rury podstawowej: około 16 do ~50,8 mm (≈⅛″ do 2″) dla wielu rur żebrowych chłodnic powietrza.
-
Materiał żebra: zazwyczaj taśma aluminiowa lub miedziana, czasami stalowa, nawinięta w geometrii L-foot.
-
Wysokość żebra: do ~16,5 mm (maks.) w wielu przypadkach.
-
Grubość żebra: około 0,4 mm do 0,6 mm typowa dla aluminiowych taśm żebrowych.
-
Skok żebra (rozstaw): minimum około 2,1 mm (≈12 FPI) i w górę w zależności od projektu.
-
Typowa długość rury: do ~18 000 mm (18 m) dla niektórych producentów.
-
Temperatura robocza (strona żebra): do ~150-230 °C typowa dla rur żebrowych L-foot.
Kluczowe cechy
-
Geometria żebra L-foot zapewnia, że stopa żebra leży płasko na powierzchni rury, poprawiając kontakt termiczny, a tym samym zwiększając wymianę ciepła.
-
Spiralne nawijanie zapewnia ciągłe pokrycie wokół rury, radykalnie zwiększając zewnętrzną powierzchnię dostępną do wymiany ciepła w porównaniu z rurami gładkimi.
-
Konstrukcja pozwala żebru działać jako osłona ochronna dla ściany rury (po stronie otoczenia/zewnętrznej), oferując pewną ochronę przed korozją od strony powietrza.
-
Ponieważ żebra są nawijane naprężeniowo, a nie wytłaczane w rowki, rura rdzeniowa może być cieńsza lub wykorzystywać droższą stal stopową z mniejszą modyfikacją rury podstawowej.
Nasze zalety
1. Czy żebra pozostaną mocno przymocowane podczas cykli termicznych i wibracji powietrza o dużej prędkości?
Nasze rury żebrowe L-foot wykorzystują kontrolowane naprężenie w nawijaniu taśmy żebrowej, aby zapewnić ścisły kontakt stopy z rurą i zminimalizować poluzowanie podczas cykli start-stop, wibracji lub wstrząsów termicznych.
2. Czy żebro L-foot jest właściwym wyborem (w porównaniu z typami LL, KL, osadzonymi) dla mojego zadania?
Tak—jeśli temperatura żebra po stronie powietrza jest umiarkowana (np. do ~230 °C) i chcesz ekonomicznego rozwiązania o dużej powierzchni, konstrukcja L-foot oferuje doskonałą wydajność. W przypadku bardziej wymagających zadań (wyższe temperatury, bardzo agresywne atmosfery) możemy doradzić ulepszone typy żeber (LL/KL) lub alternatywne materiały.
3. A co z odpornością na korozję, żywotnością po stronie powietrza i konserwacją?
Żebro służy do osłony ściany rury, zmniejszając bezpośrednie narażenie rury na powietrze otoczenia, a tym samym zmniejszając potencjał korozji. Ponadto, zwiększając wydajność wymiany ciepła, do tego samego zadania wymagana jest mniejsza liczba rur, co zmniejsza objętość wiązki i związane z tym koszty konstrukcji/wentylatora.
4. Identyfikowalność i zgodność z klasą materiału dla pracy w wysokich temperaturach?
Nasze rury rdzeniowe są pozyskiwane zgodnie z uznanymi standardami (ASTM/EN/JIS/GB) z pełnymi certyfikatami badań fabrycznych i możemy zastosować badania nieniszczące (ultradźwiękowe, prądami wirowymi) lub próby ciśnieniowe hydrostatyczne zgodnie ze specyfikacją.
Dlaczego warto wybrać nas?
-
Dostarczamy rury podstawowe ze stali stopowej odpowiednie do pracy w podwyższonych temperaturach (stale Cr–Mo) o wysokiej niezawodności.
-
Nasz proces nawijania żeber zapewnia ścisły kontakt żebra z rurą i jednolitą geometrię dla optymalnej wymiany ciepła.
-
Oferujemy standardowe i niestandardowe wymiary, geometrie żeber i opcje powlekania powierzchni, aby dopasować się do zadań chłodnic powietrza i wymienników ciepła.
-
Wspieramy pełną dokumentację, testowanie i dostosowywanie do specyfikacji projektu i planu jakości.
Skład chemiczny
| Gatunek | Standard | C (%) | Si (%) | Mn (%) | P (max) (%) | S (max) (%) | Cr (%) | Mo (%) | Uwagi |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A213 T11 | ASTM/ASME | 0,05–0,15 | ≤0,50–1,00 | 0,30–0,60 | ≤0,025 | ≤0,035 | 1,00–1,50 | 0,44–0,65 | Typowa podstawa dla rur żebrowych |
| ASTM A213 T22 | ASTM/ASME | 0,05–0,15 | ≤0,50 | 0,30–0,60 | ≤0,025 | ≤0,025 | 1,90–2,60 | 0,87–1,13 | Wyższa zawartość Cr/Mo do pracy w podwyższonych temperaturach |
| EN 13CrMo4-5 (1.7335) | EN 10216-2 | 0,10–0,17 | ≤0,35 | 0,40–0,70 | ≤0,025 | ≤0,010 | 0,70–1,15 | 0,40–0,60 | Europejski odpowiednik stali stopowej |
| JIS G3462 STBA22 | JIS | ≤0,15 | ≤0,50 | 0,30–0,60 | ≤0,035 | ≤0,035 | 0,80–1,25 | 0,45–0,65 | Japoński odpowiednik gatunku |
| GB /T 5310 12Cr1MoVG | GB | 0,08–0,15 | 0,17–0,37 | 0,40–0,70 | ≤0,025 | ≤0,010 | 0,90–1,20 | 0,25–0,35 | Chińska stal stopowa do rur kotłowych |
Właściwości mechaniczne
| Gatunek | Standard | Wytrzymałość na rozciąganie Rm (MPa) | Granica plastyczności Re / Rp0,2 (MPa) | Wydłużenie A (%) | Uwagi |
|---|---|---|---|---|---|
| ASTM A213 T11 | ASTM/ASME | ≥ 415 | ≥ 220 | ≥ 30 | |
| ASTM A213 T22 | ASTM/ASME | ≥ 415 | ≥ 205 | ≥ 30 | |
| EN 13CrMo4-5 | EN | 450-600 (t ≤16 mm) | ≥ 300 | ≥ 19 | |
| JIS STBA22 | JIS | ≥ 410 | ≥ 205 | ≥ 30 | |
| GB 12Cr1MoVG | GB | 470-640 | ≥ 255 | ≥ 21 |
Obowiązujące normy
-
ASTM / ASME: ASTM A213 / ASME SA213
-
EN: EN 10216-2
-
JIS: JIS G3462
-
GB: GB/T 5310
-
Zgodność z branżą: API 661 dla chłodnic powietrza
Obszary zastosowań
Ogólne pole zastosowania
Te rury żebrowe spiralnie nawinięte L-foot są używane głównie w chłodnicach powietrza i wymiennikach ciepła gaz-ciecz, gdzie jeden płyn przepływa wewnątrz rury, a powietrze lub gaz przepływa po żebrach na zewnątrz, aby odebrać lub oddać ciepło.
Konkretne przykłady użycia
-
Wiązki chłodnic powietrza w zakładach petrochemicznych
-
Chłodnice powietrza doładowującego lub chłodnice pośrednie w systemach sprężania gazu
-
Chłodnice końcowe dla turbin gazowych lub jednostek napędowych mechanicznych
-
Skraplacze i parowniki z ograniczeniami po stronie powietrza
-
Ekonomizery odzysku ciepła obsługujące spaliny
-
Zewnętrzne jednostki chłodzone powietrzem w pomocniczych systemach elektrowni
P: Czy jesteś firmą handlową czy producentem?
O: producent, również może prowadzić działalność handlową.
P: Jak długi jest Twój czas dostawy?
O: Ogólnie rzecz biorąc, wynosi on 10-15 dni, jeśli towary są w magazynie, lub 30-40 dni, jeśli towaru nie ma w magazynie,
zależy to od ilości.
P: Czy dostarczasz próbki? czy jest to bezpłatne czy dodatkowe?
O: Tak, możemy zaoferować próbkę bezpłatnie, ale musisz zapłacić za koszt frachtu.
P: Jakie są Twoje warunki płatności?
O: Płatność=2000USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytanie, skontaktuj się ze mną.
-
