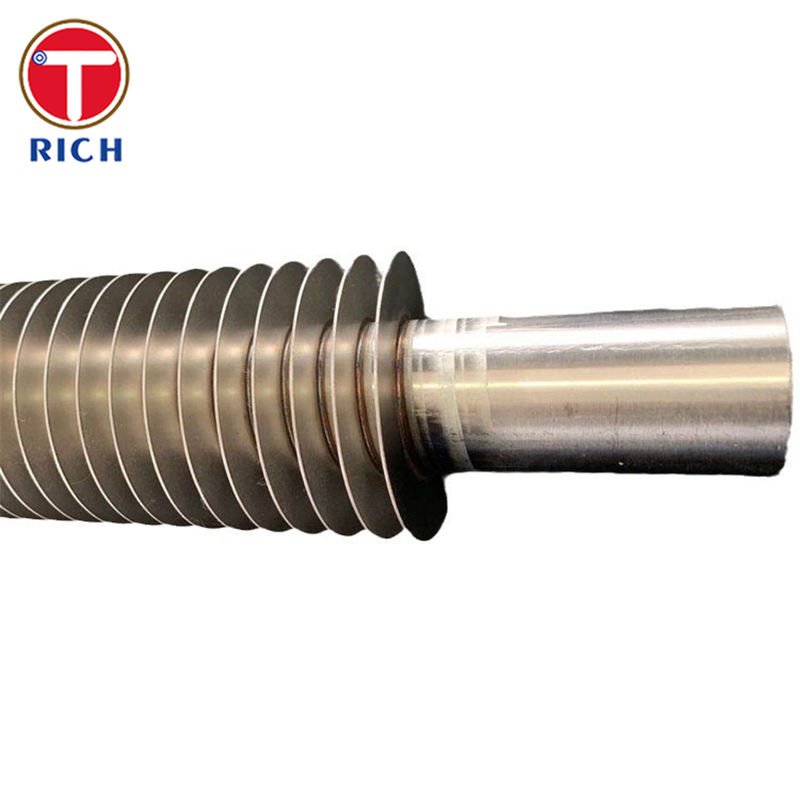

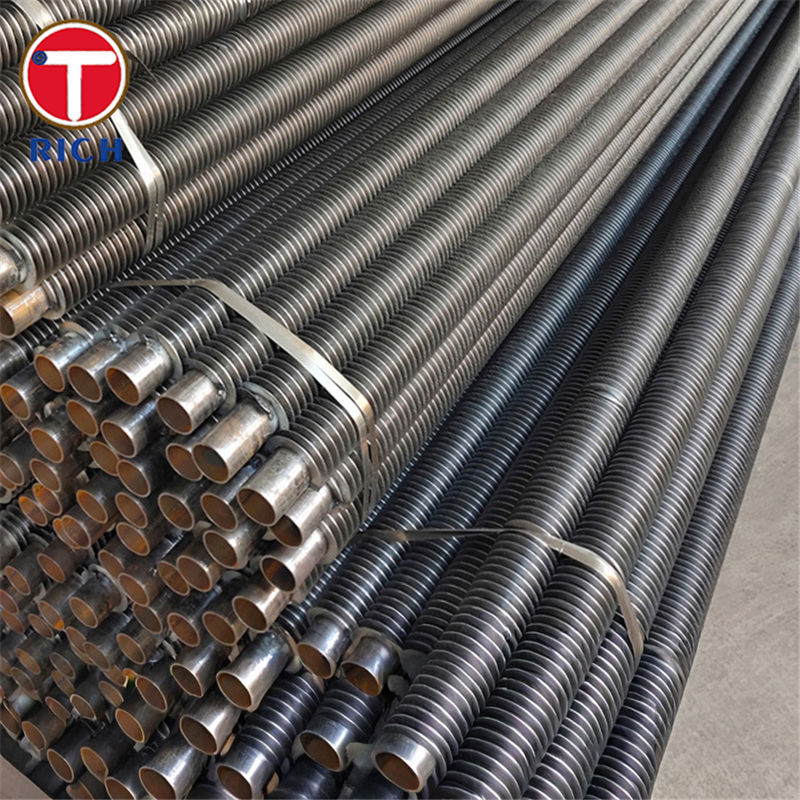

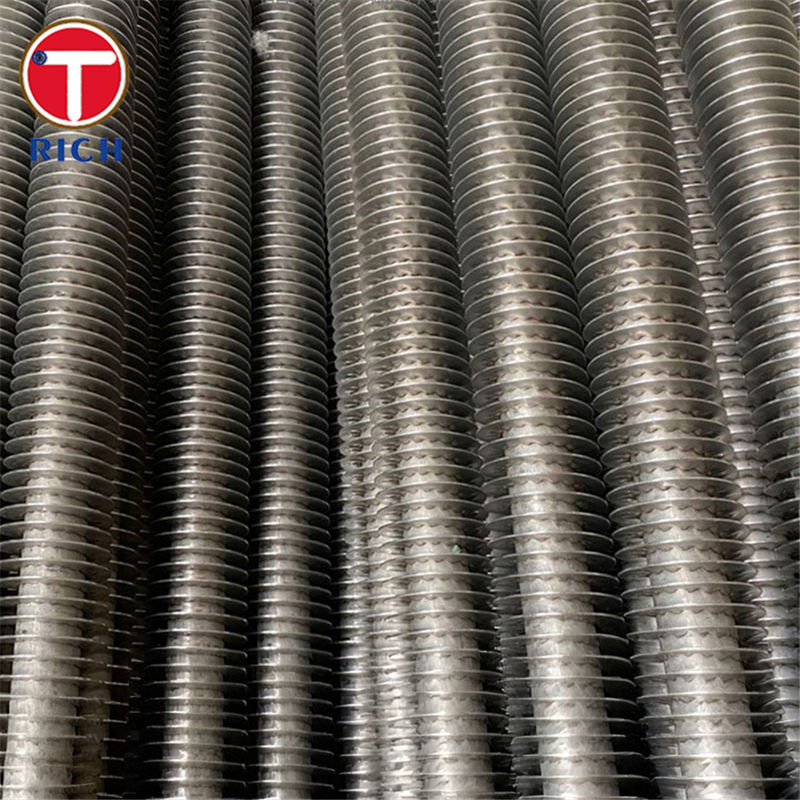

L Rura płetwista stopu stalowego Spiral Wound Seamless Fin Rura dla wymiennika ciepła powietrza

Opis materiału

Niniejszy produkt jest rurą spiralną typu L o naciąganiu, zbudowaną na bezszwowej rurze kotłowej/wymiennika ciepła ze stali stopowej Cr ∆ Mo. Rura bazowa jest zazwyczaj dostarczana w klasach takich jak ASTM A213 T11/T22,EN 10216-2 13CrMo4-5, JIS G3462 STBA22 lub GB 5310 12Cr1MoVG, wszystkie przeznaczone do pracy pod wysoką temperaturą i ciśnieniem w kotłach i chłodzonych powietrzem wymiennikach ciepła.

Aluminiowy lub miedziany pasek płetwy jest formowany na zimno w profil L i spinanie węzłowe pod napięciem wokół rurki ze stali stopowej, tak aby płetwa foot były mocno przyciskane do powierzchni rurki,zapewniające ciągłą płetwę spiralną o dobrym kontakcie termicznym i częściową ochronę ściany rury przed korozją otoczenia.

Specyfikacje

Rurka bazowa

• Opcje materiału (bezszwoja, stal stopowa):

  • ASTM / ASME: A213 / SA213 T11, T22

  • EN: 13CrMo4-5 do EN 10216-2

  • JIS: STBA22 do JIS G3462

  • GB: 12Cr1MoVG do GB/T 5310

• Średnica zewnętrzna: ok. 16 ′′50.8 mm (5⁄8′′2′′)

• Grubość ściany: zależy od zastosowania, zazwyczaj 2 ̊8 mm w przypadku chłodziarek powietrza

Geometria płetw(typowe płetwy typu L)

• Rodzaj płetwy: stopa L, skręty spiralne

• Materiał płetwy: aluminium lub taśma miedziana

• Wysokość płetwy: do około 16,5 mm

• grubość płetwy: ~0,4 ∼0,6 mm (≈0,015 ∼0,020")

• Odległość płetwy: od około 2,1 mm (≈12 FPI) w górę, zoptymalizowana na obowiązek

Zakres działania

• Zaprojektowane do użytku w powietrzu, gdzie temperatura płetwy wynosi zazwyczaj do około 150-230 °C, w zależności od materiału płetwy i funkcji

• Rury z stopów podstawowych obsługują znacznie wyższe temperatury metalu po stronie płynu, zgodnie ze standardami kotła/rury ciśnieniowej (zazwyczaj klasy 500-580 °C dla stali Cr-Mo w kodzie użytkowania).

Kluczowe cechy

1. Wysoka gęstość powierzchni przeniesienia ciepła

   • Nieprzerwane płetwy spiralne znacznie zwiększają powierzchnię powierzchni zewnętrznej, umożliwiając takie samo obciążenie termiczne z znacznie mniejszą liczbą rur i mniejszym zestawem chłodnic powietrza w porównaniu z gołymi rurami.

2. Efektywny kontakt cieplny płetwy z rurą

   • Geometria płetwy L-foot i napięcie zawijania mocno naciskają stopę płetwy na powierzchnię rur, minimalizując odporność termiczną na kontakt i promując jednolite przenoszenie ciepła wzdłuż całej długości rur.

3. Rdzeń ze stali stopowej do wysokotemperaturowych usług ciśnieniowych

   • Rury stopowe z stopem CrMo, takie jak T11, T22, 13CrMo4-5, STBA22 i 12Cr1MoVG zapewniają wysoką wytrzymałość na pęknięcie,dobra odporność na utlenianie i spawalność dla kotłów i chłodzonych powietrzem wymienników ciepła.

Nasze korzyści

Poniżej przedstawiono kilka problemów, które często pojawiają się u nabywców rur o płetwach chłodzonych powietrzem, oraz sposób, w jaki produkt ten jest w stanie je rozwiązać.

1.??Czy płetwy utrzymają się w napięciu w temperaturze i zaczną?

• Płetwy naciągowo-zwojowe w stopni L wykorzystują kontrolowane napięcie zawijania, dzięki czemu stopnia płetwy jest mocno osadzona na powierzchni rury, utrzymując kontakt podczas normalnego cyklu temperatury.

• W przypadku rdzeni ze stali stopowej dopasowujemy materiał płetwy i temperaturę konstrukcyjną: typ L jest stosowany, gdy temperatury ścian płetwy znajdują się w umiarkowanym zakresie (około do 150 ∼ 230 °C) i w przypadku, gdy wstrząsy cieplne nie są poważne.W przypadku trudniejszych warunków możemy doradzić alternatywne rodzaje płetw (LL/KL/wbudowane) na bazie tych samych stopów Cr·Mo.

2Czy L-Type jest odpowiednią równowagą między wydajnością a kosztami dla mojej chłodnicy powietrza?

• Rury z płetwami typu L należą do najbardziej opłacalnych rozwiązań spiralnych,często wybierane, gdy budżet i powierzchnia powierzchni na koszt są kluczowe, a temperatury pracy są w typowym zakresie chłodnicy powietrza, a nie w ekstremalnej pracy pieca.

• Zwiększając powierzchnię zewnętrzną, pojedyncza rurka z płetwami może zastąpić wiele gołych rur, zmniejszając wielkość wiązki, moc wentylatora, stal konstrukcyjną i ogólny projekt CAPEX przy jednoczesnym zachowaniu wymaganego zużycia cieplnego.

3.•Jak radzić sobie z korozją i żywotnością chłodziarek powietrza zewnętrznego?•

• Rury rdzenia ze stali stopowej zapewniają silną odporność na utlenianie w wysokiej temperaturze i korozję z strony pary; po stronie powietrznejPłetwy stopnia L częściowo chronią ścianę rur przed bezpośrednim narażeniem na działanie atmosferycznego.

• Materiały płetw (aluminium lub miedź) oraz opcjonalne metalizowane lub powlekane powierzchnie mogą być wybierane do atmosfery przybrzeżnej, przemysłowej lub łagodnie korozyjnej.W miejscach, w których dominuje wilgotne powietrze lub agresywna atmosfera, możemy przejść do LL / KL płetwy lub stali nierdzewnej podłoża rurki / płetwy kombinacje dla dłuższej trwałości.

4.¿Czy materiał rur spełni wymagania dotyczące kodu i identyfikowalności?

• Oferujemy rurę ze stopu Cr ̇Mo w standardowych klasy kotłowych/wymienników ciepła: ASTM A213 T11/T22, EN 10216-2 13CrMo4-5, JIS G3462 STBA22 i GB/T 5310 12Cr1MoVG,z certyfikatami badań młyńskich zgodnie z normą EN 10204 (zwykle 3.1) i pełna identyfikowalność liczby ciepła.

• Badania nieniszczące (prąd wirusowy lub ultradźwiękowy), badania hydrostatyczne i inspekcja wymiarowa mogą być określone w celu dopasowania do planów jakości klienta dla krytycznej obsługi wymiennika ciepła chłodzonego powietrzem.

Skład chemiczny

Właściwości mechaniczne

Stosowane normy

ASTM / ASME

• ASTM A213 / ASME SA213?? Bezszwodowe kotły ferrytowe i austenitowe, supergrzejniki i rurki wymienników ciepła (np. T11, T22).

EN (Europa)

• EN 10216-2 Rury bezszwowe ze stali do zastosowań ciśnieniowych, ze stali niestopowej i stopowej o określonych właściwościach podwyższonych temperatur (13CrMo4-5).

• EN 10028-2 / EN 10222-2 ?? Produkty płaskie i wykucie o określonych właściwościach podwyższonych temperatur, stosowane do dopasowywania nagłówków i zbiorników.

JIS (Japonia)

• JIS G3462 Rury ze stali stopowej do kotła i wymiennika ciepła (STBA22 i pokrewnych klas).

GB (Chiny)

• GB/T 5310 Rury i rury ze stali bezszwowej do kotłów wysokiego ciśnienia (w tym 12Cr1MoVG i pokrewne gatunki CrMo).

GOST (ekwiwalent Rosji / WNP)

• GOST 5520 i powiązane normy dla stali stopowej kotłowej, takich jak 12KHM / 12Kh1MF, które są powszechnie akceptowanymi ekwiwalentami normy EN 13CrMo4-5 w obsłudze pod wysoką temperaturą i ciśnieniem.

Obszary zastosowań

Ogólny zakres zastosowań
Rury spiralne z płetwami ze stali stopowej typu L są stosowane w chłodzonych powietrzem i gazowo-płynnych wymiennikach ciepła, w których gorący płyn procesowy wewnątrz rury jest chłodzony przez powietrze otoczenia lub gaz procesowy po stronie płetw.Są one szczególnie powszechne tam, gdzie woda jest rzadka lub droga, a chłodniki powietrza są preferowane w porównaniu z chłodnikami wodnymi..

Typowe branże i pozycje w systemie

• Produkcja energii (termalna, jądrowa, geotermalna)

  • Kondensatory chłodzone powietrzem i zestawy rurowe z płetwami do kondensacji pary

  • Wyroby z tworzyw sztucznych, z tworzyw sztucznych

  • Chłodniki wodorowe generatora i chłodniki oleju smarowego (po stronie powietrza)

• Zakłady naftowe, gazowe i petrochemiczne

  • Chłodzenie płetwami powietrznymi dla jednostek rozładowania sprężarek, odwodnienia gazu i frakcjonowania

  • Kondensatory powietrzne i chłodnie produktów w rafineriach

  • Chłodnie gazowo-powietrzne i płynno-powietrzne w systemach zapłonowych i urządzeniach użytecznych

• Zakłady chemiczne i nawozowe

  • Chłodnice powietrza z procesów w jednostkach amoniaku, mocznika i kwasu azotowego

  • Chłodnicy odzysku ciepła w zakładach utleniania i polimerowych

• Systemy klimatyzacji, suszenia i przemysł ogólny

  • Węzły rurowe w dużych jednostkach obsługi powietrza i przemysłowych instalacjach HVAC

  • Ogrzewacze powietrza do suszarek, pieców i suszarek gazowych

  • Kompaktowe wymienniki rury z płetwami w sprzęcie OEM i chłodniczych opakowaniach
