Rury z wysoką częstotliwością spawane z płetwami typu H/HH do wymienników ciepła o wysokiej sprawności cieplnej i niskim zużyciu i zanieczyszczeniu
Szczegóły produktu
Rury żebrowane o wysokiej sprawności cieplnej
,Rury wymiennika ciepła o niskim zużyciu
,Rura żebrowana typu H/HH o niskim zanieczyszczeniu
Rury żebrowane zgrzewane wysoką częstotliwością typu H/HH do wymienników ciepła

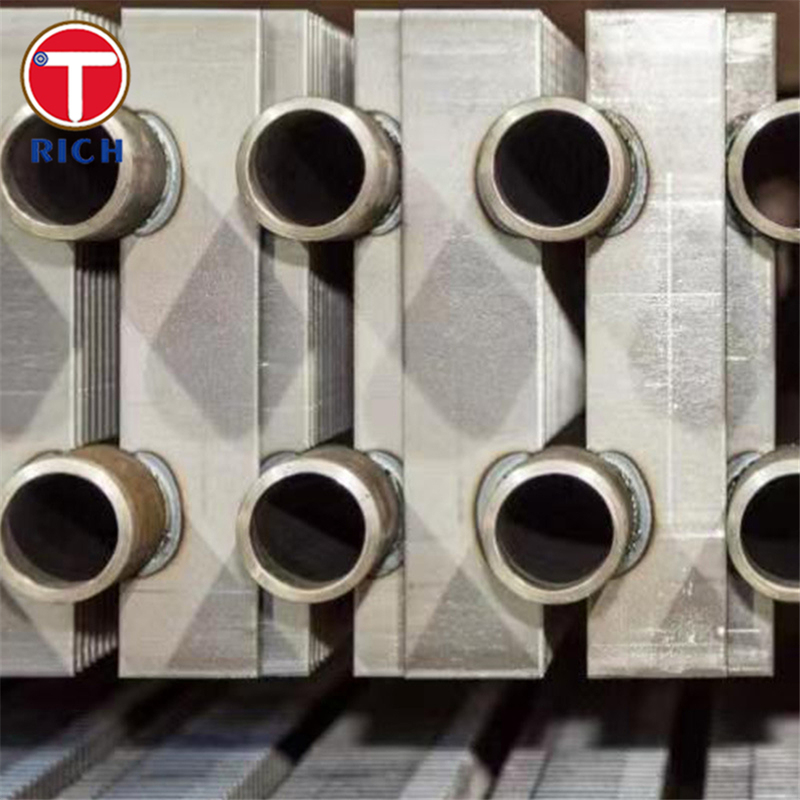

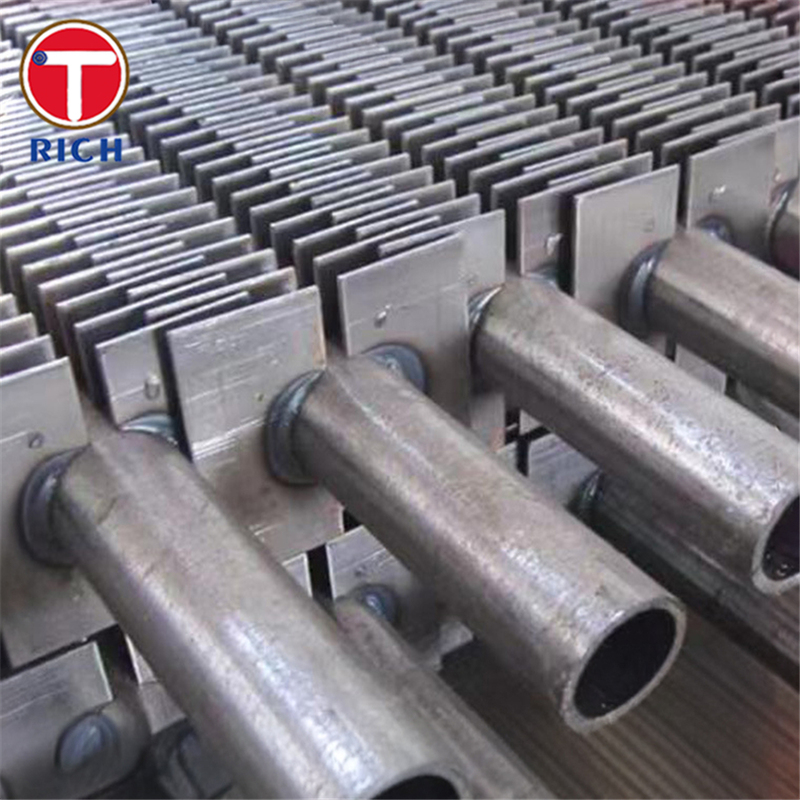

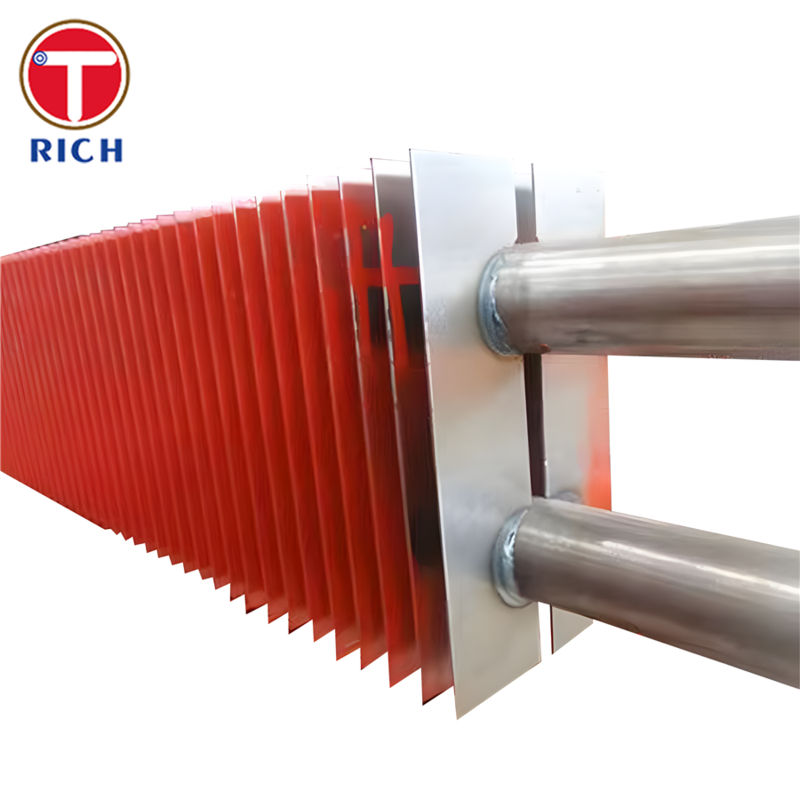

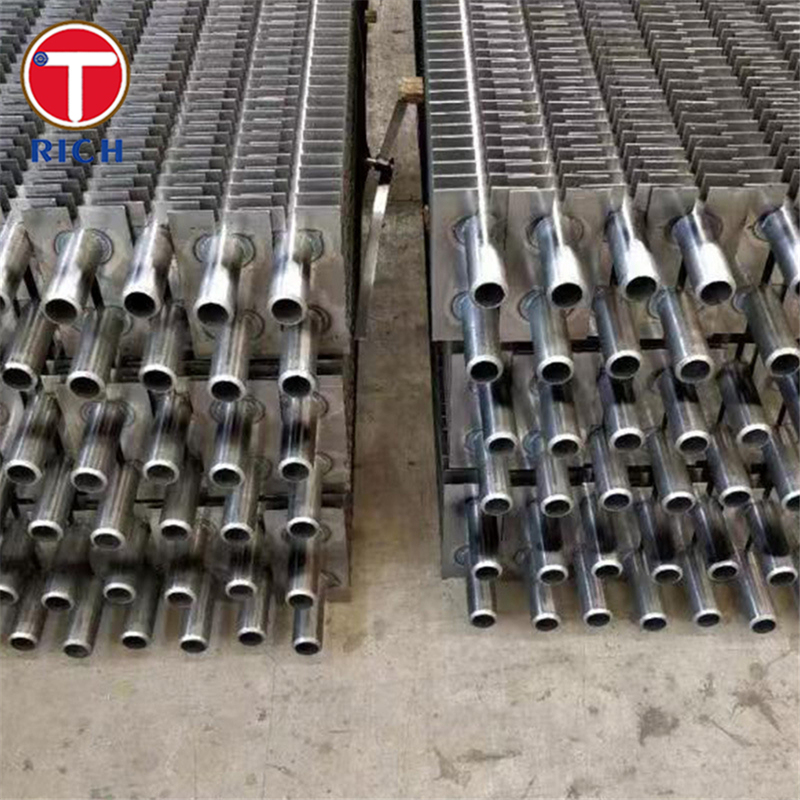

Rury żebrowane zgrzewane wysoką częstotliwością typu H/HH to prostokątne (w kształcie litery H) lub podwójnie prostokątne (HH) rury z żebrami płytowymi, używane jako kompaktowe, wysoce wydajne elementy wymiany ciepła w ekonomizerach, podgrzewaczach powietrza i innych wymiennikach ciepła gaz-ciecz. Dwie stalowe płyty są zgrzewane oporowo do przeciwległych stron okrągłej rury podstawowej, tworząc przekrój w kształcie „H”, który znacznie zwiększa zewnętrzną powierzchnię, jednocześnie tworząc proste kanały spalin o niskim spadku ciśnienia i dobrym dostępie do przedmuchiwania sadzy.
Specyfikacje
-
Średnica zewnętrzna rury podstawowej: 25–63 mm (inne średnice na życzenie)
-
Grubość ścianki rury podstawowej: ≥ 3,0 mm dla zastosowań w kotłach
-
Maksymalna długość: do około 18 m na rurę (zależy od gatunku i ograniczeń obsługi)
-
Wysokość żebra: do ok. 200 mm
-
Grubość żebra: 1,5–3,5 mm
-
Rozstaw żeber (skok): zazwyczaj 8–30 mm
-
Materiały rur podstawowych: stal węglowa, stal niskostopowa, stal stopowa Cr-Mo, austenityczna stal nierdzewna
-
Materiały żeber: stal węglowa, stal niskostopowa lub stal nierdzewna, aby dopasować się do warunków eksploatacji
Kluczowe zalety
-
Wysoka sprawność cieplna w kompaktowym pakiecie
Prostokątne żebra płytowe H/HH zapewniają kilkukrotnie większą powierzchnię grzewczą niż ekonomizer z rur gładkich o tej samej średnicy i długości, umożliwiając znacznie mniejsze i lżejsze bloki wymienników ciepła. -
Niskie zużycie, niskie zanieczyszczenie w zapylonych spalinach
Rury żebrowane typu H są szeroko stosowane w jednostkach opalanych węglem, kotłach CFB i ekonomizerach spalarni odpadów, ponieważ proste kanały i zwiększona powierzchnia przepływu gazu pomagają zmniejszyć prędkość gazu, erozję i osadzanie się popiołu w porównaniu z rurami gładkimi lub spiralnie żebrowanymi. -
Solidne połączenie żebro-rura zgrzewane wysoką częstotliwością
Automatyczne zgrzewanie oporowe wysoką częstotliwością wytwarza ciągłe połączenie metalurgiczne wzdłuż krawędzi żebra z minimalną strefą wpływu ciepła, zapewniając wysoką wytrzymałość na rozciąganie na połączeniu i doskonałą odporność na wibracje, cykle termiczne i przedmuchiwanie sadzy.
Skład chemiczny
| Gatunek | Norma | C (wt%) | Si (wt%) | Mn (wt%) | P max (wt%) | S max (wt%) | Uwagi |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 0,06–0,18 | nie określono | 0,27–0,63 | 0,035 | 0,035 | Bezszwowa rura do wymiennika ciepła o niskiej zawartości węgla |
| A192 | ASTM A192/A192M | ≤0,08 | ≤0,25 | 0,30–0,60 | 0,035 | 0,025 | Rura kotłowa ze stali węglowej do pracy pod wysokim ciśnieniem |
| A210 Gr. A1 | ASTM A210/A210M | ≤0,27 | ≥0,10 | ≤0,93 | 0,035 | 0,035 | Bezszwowa rura kotłowa i przegrzewacza ze stali średniowęglowej |
| 20G | GB 5310 | 0,17–0,23 | 0,17–0,37 | 0,35–0,65 | 0,025 | 0,015 | Chińska stal do rur kotłowych wysokociśnieniowych |
| P235GH | EN 10216-2 (1.0345) | ≤0,16 | ≤0,35 | ≤1,20 | 0,025 | 0,020 | Stal do rur ciśnieniowych bez stopu do podwyższonej temperatury |
Wartości to limity analizy kadzi z odpowiednich norm; rzeczywiste wyniki testów w hucie są zazwyczaj w tych zakresach.
Właściwości mechaniczne
| Gatunek | Stan / Forma produktu | Wytrzymałość na rozciąganie Rm (MPa) | Granica plastyczności Re / Rp0,2 (MPa) | Wydłużenie A (%) |
|---|---|---|---|---|
| A179 | Rura bezszwowa, ciągniona na zimno | ≥325 | ≥180 | ≥35 |
| A192 | Bezszwowa rura kotłowa | ≥325 | ≈205 (typowy minimalny) | ≥30 (8 cali) / ≥25 (2 cale) |
| A210 Gr. A1 | Bezszwowa rura kotłowa | ≥415 | ≥255 | ≥30 |
| 20G | Rura normalizowana | 410–550 | ≥245 | ≥24 |
| P235GH | Rura normalizowana, T ≤ 16 mm | 360–500 | ≥235 | ≥25 |
Obowiązujące normy
Rury podstawowe do rur żebrowanych H/HH są zwykle produkowane zgodnie z:
-
ASTM / ASME: Serie A179, A192, A210, A213 dla rur kotłowych i wymienników ciepła
-
EN: Gatunki EN 10216-2, takie jak P235GH, P265GH do pracy ciśnieniowej w podwyższonej temperaturze
-
GB: Rury kotłowe wysokociśnieniowe GB/T 5310 (np. 20G)
-
JIS / GOST: Odpowiedniki gatunków rur kotłowych i ciśnieniowych zgodnie z wymaganiami specyfikacji projektu
Typowe zastosowania
-
Kotły energetyczne i przemysłowe: ekonomizery, ekonomizery niskotemperaturowe, podgrzewacze powietrza, kotły odzysku ciepła
-
Odzysk ciepła odpadowego: chłodnice spalin na jednostkach opalanych węglem, olejem i spalarniach odpadów, kotły CFB i piece procesowe
-
Sektory procesowe i morskie: sekcje konwekcyjne pieców grzewczych, chłodnice gazu procesowego i ekonomizery spalin morskich wykorzystujące zapylone, wysokotemperaturowe gazy
P: Czy jesteś firmą handlową czy producentem?
O: producent, również może prowadzić działalność handlową.
P: Jak długi jest Twój czas dostawy?
O: Ogólnie rzecz biorąc, wynosi on 10-15 dni, jeśli towary są w magazynie, lub 30-40 dni, jeśli towaru nie ma w magazynie,
zależy to od ilości.
P: Czy dostarczasz próbki? czy jest to bezpłatne czy dodatkowe?
O: Tak, możemy zaoferować próbkę bezpłatnie, ale musisz zapłacić koszt frachtu.
P: Jakie są Twoje warunki płatności?
O: Płatność=2000USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytanie, skontaktuj się ze mną.
-
