Rura z żebrami spiralnymi do przemysłowych wymienników ciepła o wysokiej wydajności wymiany ciepła i mocnym połączeniu żeber
Szczegóły produktu
Przemysłowe wymienniki ciepła z rurą spiralnie żebrowaną
,Rura spiralnie żebrowana o wysokiej wydajności wymiany ciepła
,Rura spiralnie żebrowana o mocnym połączeniu żeber
Rura z żebrami spiralnymi Spawane spiralne rury z żebrami ząbkowanymi do przemysłowych wymienników ciepła
Materiał

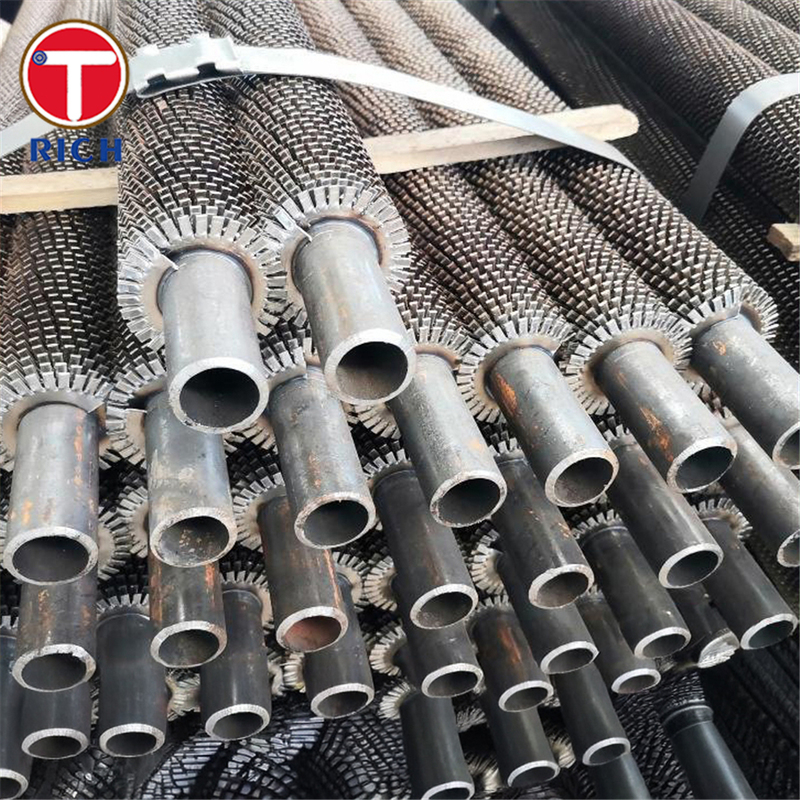

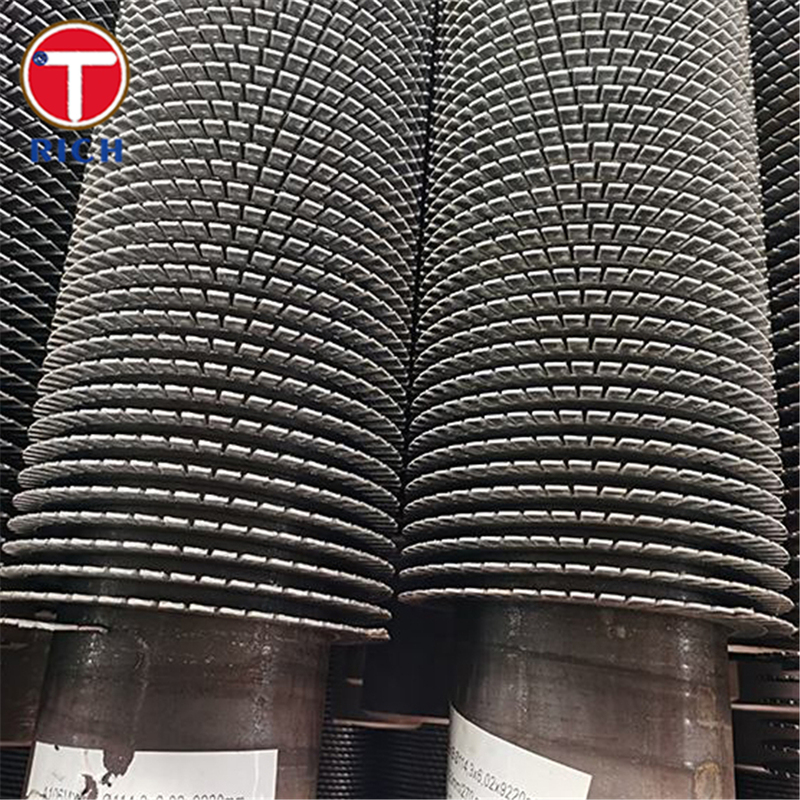

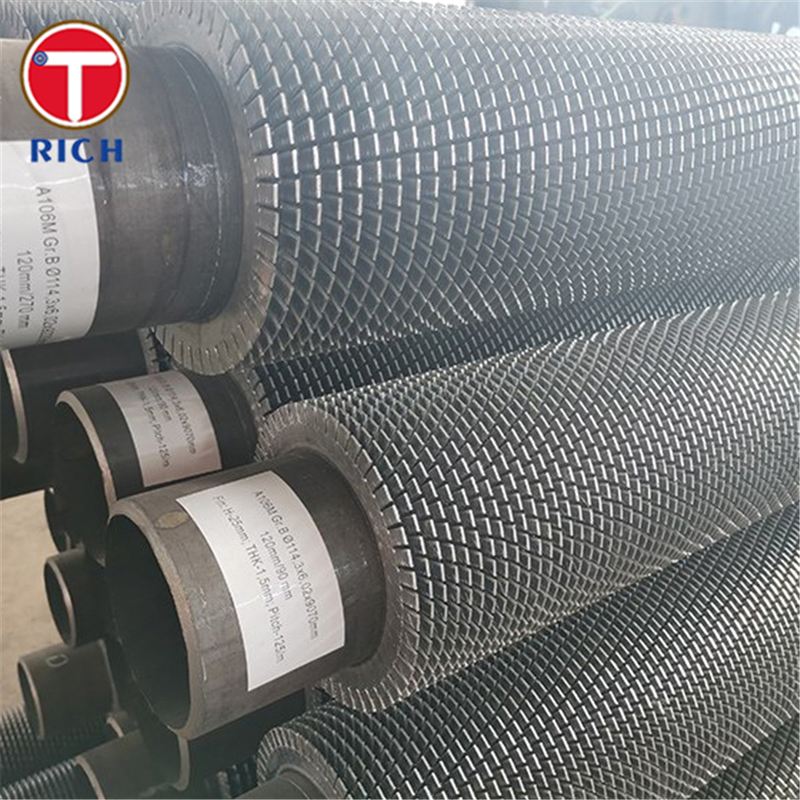

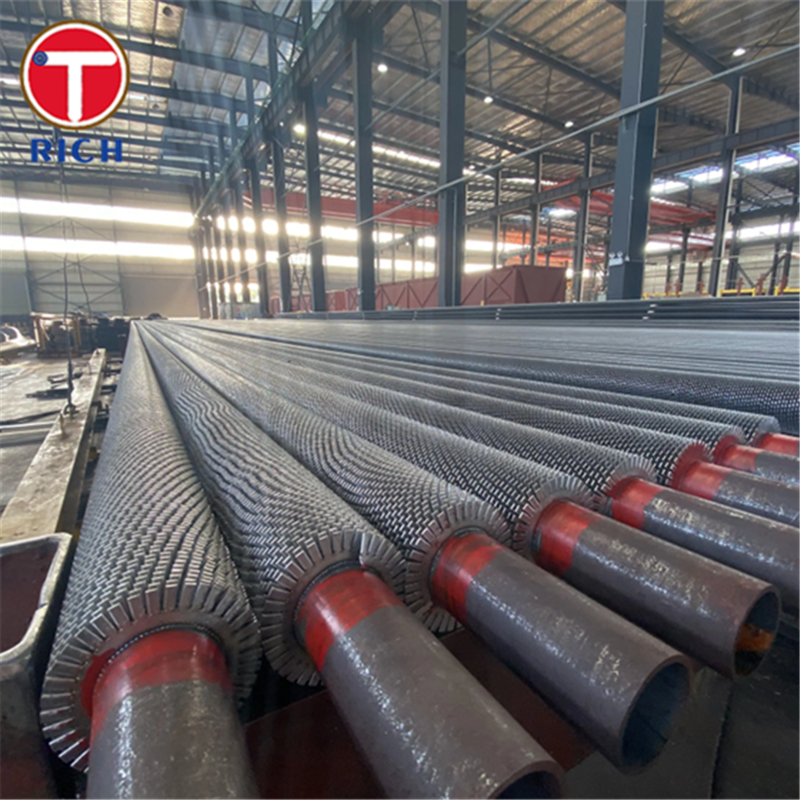

Rura z żebrami spiralnymi, znana również jako spawana spiralna rura z żebrami ząbkowanymi, jest rodzajem ulepszonego elementu wymiany ciepła, wykonanego przez spawanie spiralnych żeber do powierzchni rury podstawowej. Rura podstawowa jest zwykle produkowana ze stali węglowej, stali nierdzewnej lub stali stopowej, podczas gdy żebra są zwykle wykonane z tych samych lub kompatybilnych materiałów. Żebra są spiralnie nawijane i spawane na zewnętrznej powierzchni rury w celu zwiększenia wydajności wymiany ciepła w chłodnicach powietrznych, kotłach i grzejnikach przemysłowych.
Specyfikacje
-
Materiał rury podstawowej: Stal węglowa, stal nierdzewna lub stal stopowa (ASTM A179, A213, A333 itp.)
-
Materiał żebra: Stal węglowa, stal nierdzewna lub stal stopowa
-
Typ żebra: Żebro spiralne ząbkowane (ciągłe lub segmentowe)
-
Wysokość żebra: 8–16 mm
-
Grubość żebra: 0,8–1,5 mm
-
Skok żebra: 2,5–10 mm
-
Średnica zewnętrzna rury: 19–63,5 mm
-
Grubość ścianki rury: 2–5 mm
-
Mocowanie żebra: Spawanie oporowe wysokiej częstotliwości
-
Długość: Do 15 metrów (konfigurowalna)
Główne cechy
-
Wysoka wydajność wymiany ciepła: Konstrukcja ząbkowanego żebra tworzy turbulencje w strumieniu powietrza, poprawiając ogólną wydajność wymiany ciepła.
-

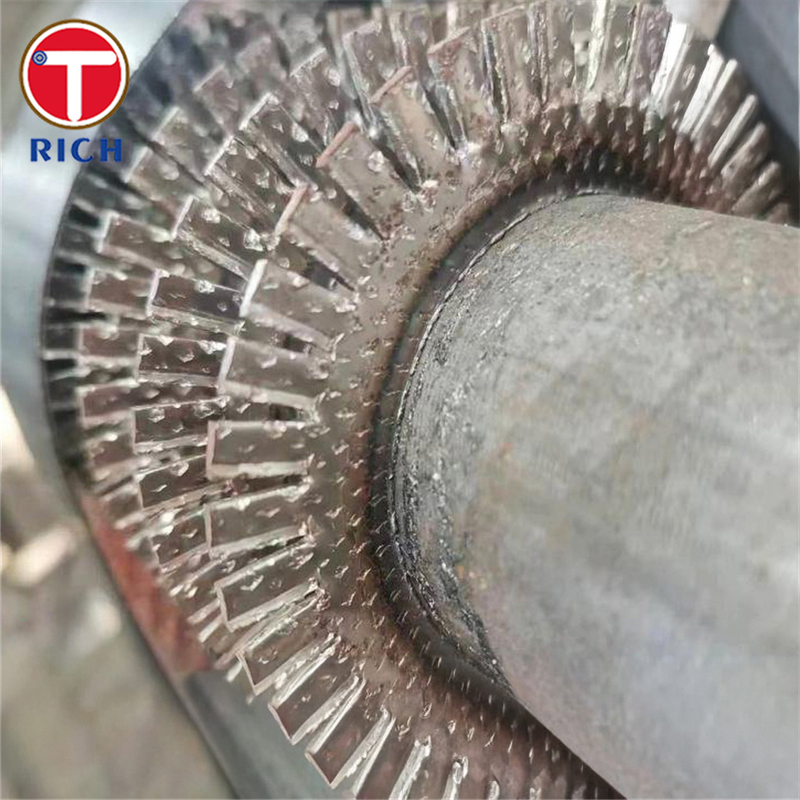

Mocne połączenie żebra: Proces spawania wysokiej częstotliwości zapewnia doskonałe połączenie metalurgiczne między żebrami a rurą podstawową, zapewniając długą żywotność podczas cykli termicznych.
-
Odporność na korozję i utlenianie: Nadaje się do środowisk wysokotemperaturowych i korozyjnych gazów.
-
Konfigurowalna konstrukcja: Wymiary żeber, skok i materiały można dostosować do konkretnych zastosowań przemysłowych.
-
Trwałość: Doskonała wytrzymałość mechaniczna, aby wytrzymać wibracje, rozszerzalność cieplną i cykle kurczenia.
Nasze zalety
Z perspektywy profesjonalnego producenta koncentrujemy się na kilku kluczowych aspektach, na których najbardziej zależy klientom:
-
Precyzyjne spawanie i kontrola prostoliniowości:
Nasze zaawansowane linie spawalnicze wysokiej częstotliwości zapewniają spójność połączenia żebro-rura, z prostoliniowością rury kontrolowaną w granicach ±1 mm/m i minimalnymi zniekształceniami. -
Dokładność wymiarowa i tolerancja:
Tolerancja średnicy zewnętrznej rury jest utrzymywana w granicach ±0,5%, a dokładność skoku żebra w granicach ±0,2 mm, co zapewnia optymalną jednolitość wymiany ciepła. -
Wydłużona żywotność:
Stosujemy badania ultradźwiękowe i prądami wirowymi, aby zagwarantować integralność spoin, znacznie wydłużając żywotność produktu w porównaniu z konwencjonalnymi rurami z żebrami. -
Certyfikacja materiałowa i identyfikowalność:
Każda partia materiałów posiada pełną identyfikowalność zgodnie z normami ISO 9001, zapewniając zgodność ze specyfikacjami ASTM/EN/JIS. -
Opcje ochrony przed korozją:
Dostępne są opcjonalne obróbki powierzchniowe, takie jak cynkowanie, powlekanie aluminium lub malowanie epoksydowe, w celu zwiększenia odporności na korozję.
Skład chemiczny (porównanie typowych gatunków)
| Gatunek | Standard | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM | 0,10 | 0,30 | 0,40–0,70 | ≤0,035 | ≤0,035 | — | — | — |
| ASTM A213 T11 | ASTM | 0,10–0,20 | 0,50–1,00 | 0,30–0,60 | ≤0,025 | ≤0,025 | 1,00–1,50 | 0,40–0,65 | 0,44–0,65 |
| ASTM A213 TP304 | ASTM | ≤0,08 | ≤1,00 | ≤2,00 | ≤0,045 | ≤0,030 | 18,0–20,0 | 8,0–11,0 | — |
| ASTM A213 TP316 | ASTM | ≤0,08 | ≤1,00 | ≤2,00 | ≤0,045 | ≤0,030 | 16,0–18,0 | 10,0–14,0 | 2,00–3,00 |
| ASTM A333 Gr.6 | ASTM | ≤0,30 | 0,10–0,35 | 0,29–1,06 | ≤0,025 | ≤0,025 | — | — | — |
Właściwości mechaniczne
| Gatunek | Wytrzymałość na rozciąganie (MPa) | Granica plastyczności (MPa) | Wydłużenie (%) | Twardość (HB) |
|---|---|---|---|---|
| ASTM A179 | ≥325 | ≥180 | ≥35 | ≤77 |
| ASTM A213 T11 | ≥415 | ≥205 | ≥30 | ≤163 |
| ASTM A213 TP304 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A213 TP316 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A333 Gr.6 | ≥415 | ≥240 | ≥30 | ≤143 |
Obowiązujące normy
-
ASTM: A179 / A213 / A333 / A556 / A210
-
EN: EN 10216-2 / EN 10217-5
-
JIS: JIS G3461 / G3462
-
GB: GB/T 13793 / GB/T 5310
-
GOST: GOST 8732 / 8734
Obszary zastosowań
Spawane spiralne rury z żebrami ząbkowanymi są szeroko stosowane w przemysłowych wymiennikach ciepła do chłodzenia powietrzem, ogrzewania gazem i systemów odzysku energii.
Konkretne zastosowania:
-
Elektrownie: Podgrzewacze powietrza, ekonomizery i skraplacze.
-
Przemysł petrochemiczny: Chłodnice gazu procesowego, jednostki odzysku ciepła.
-
Rafinerie: Chłodnice powietrzne, generatory pary odzysku ciepła (HRSG).
-
Huty stali i zakłady metalurgiczne: Odzysk ciepła odpadowego spalin.
-
HVAC i chłodnictwo: Przemysłowe skraplacze i parowniki chłodzone powietrzem.
P: Czy jesteś firmą handlową czy producentem?
O: producent, również może prowadzić handel.
P: Jak długi jest twój czas dostawy?
O: Ogólnie rzecz biorąc, wynosi on 10-15 dni, jeśli towary są w magazynie, lub 30-40 dni, jeśli towarów nie ma w magazynie,
zależy to od ilości.
P: Czy dostarczasz próbki? czy jest to bezpłatne czy dodatkowe?
O: Tak, możemy zaoferować próbkę bezpłatnie, ale musisz zapłacić za koszt frachtu.
P: Jakie są twoje warunki płatności?
O: Płatność=2000USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytanie, skontaktuj się ze mną.
-
