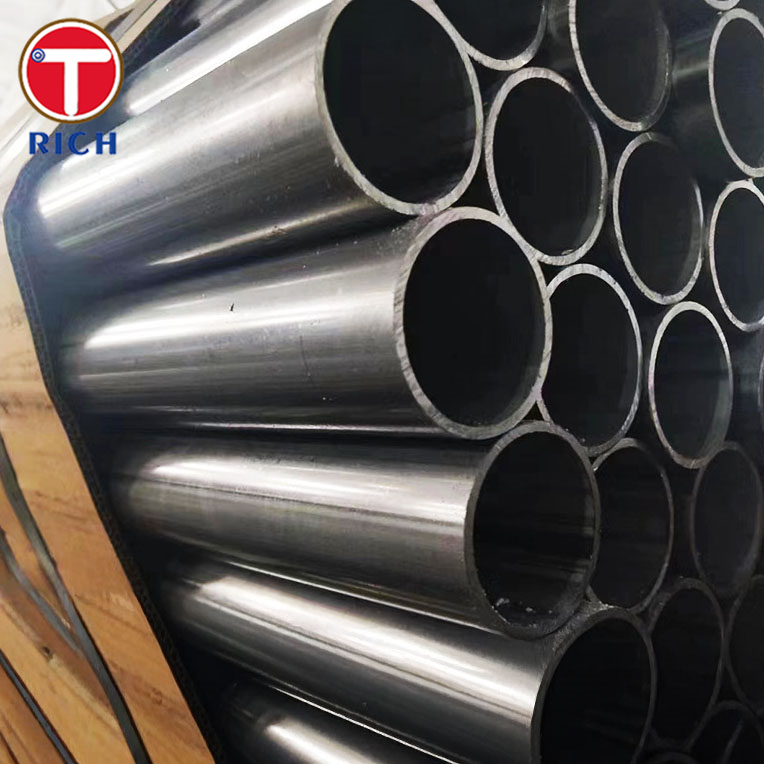

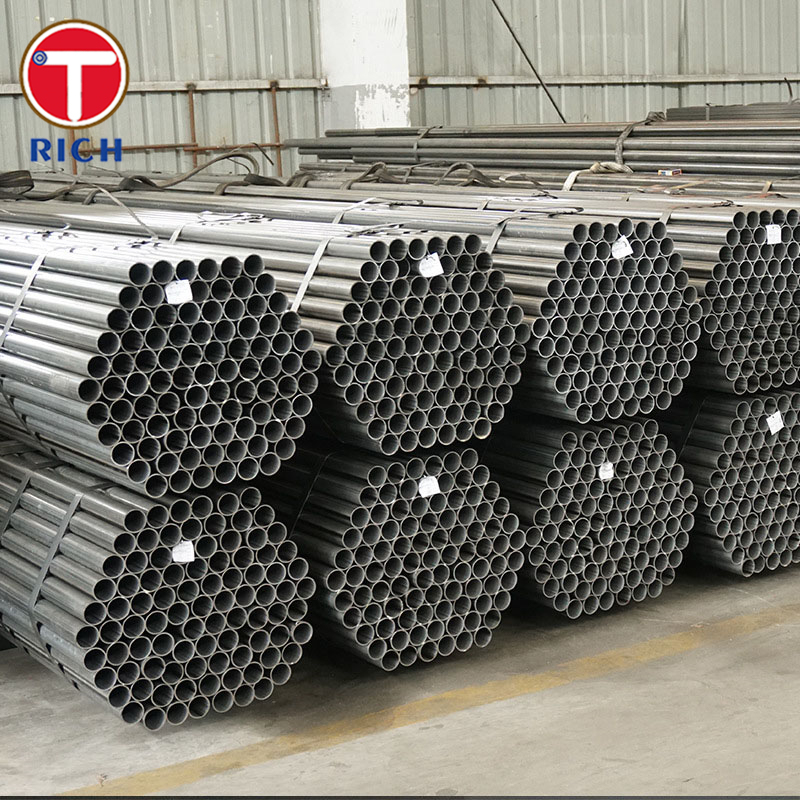

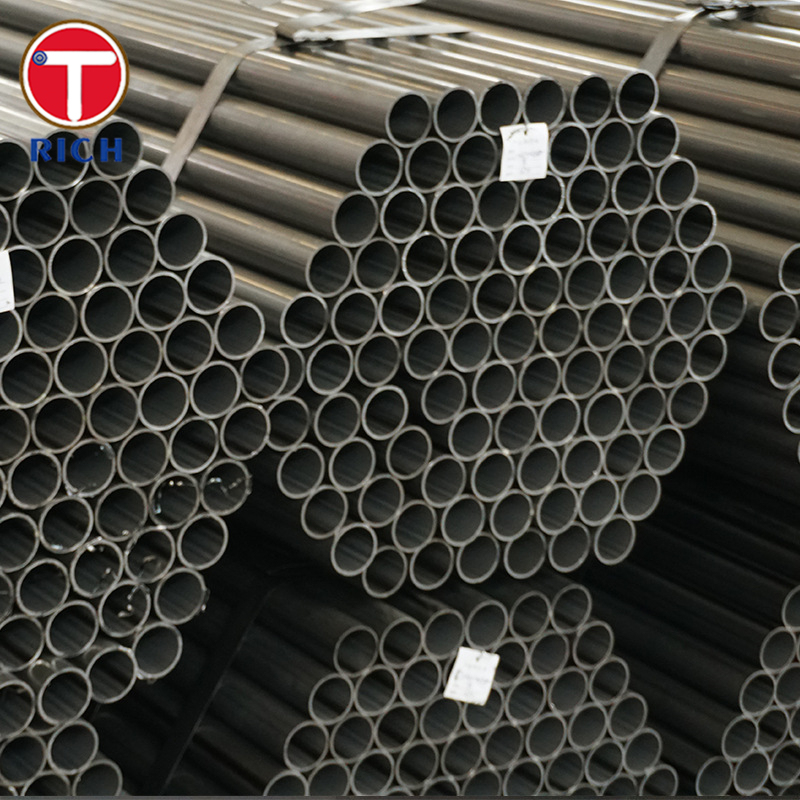

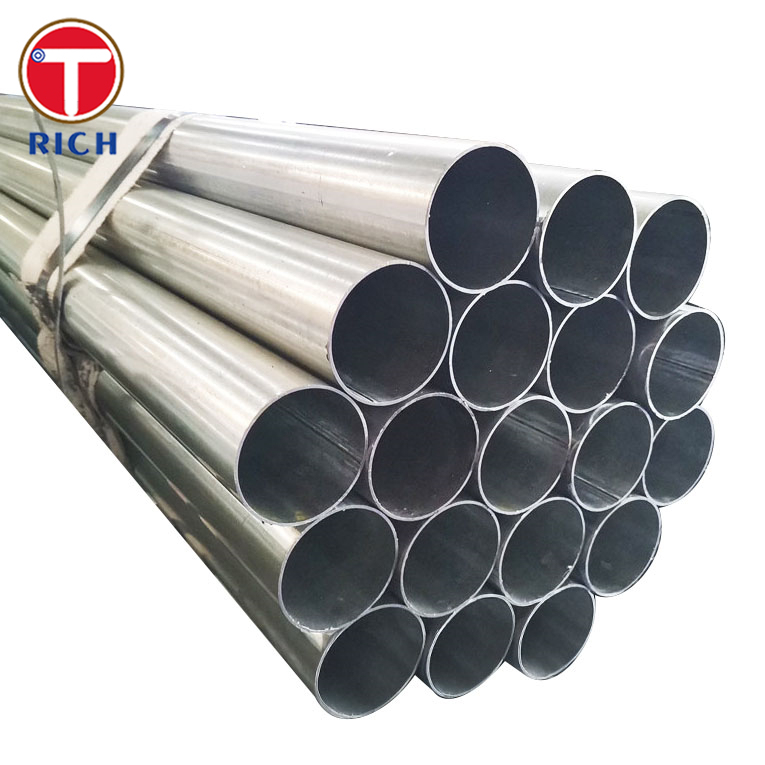

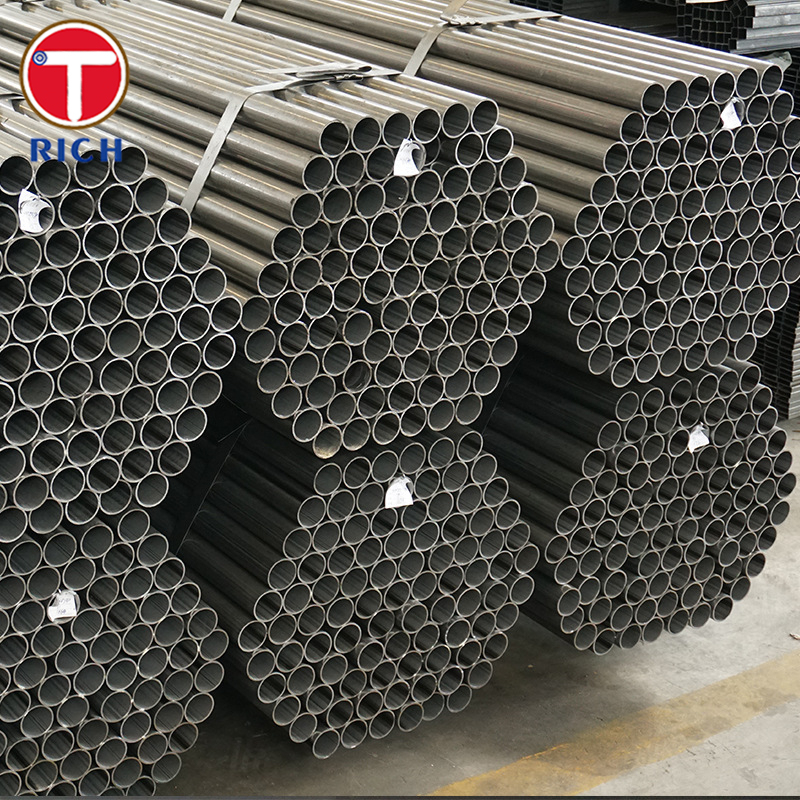

EN 10305-3 28Mn6 Zwierciadła ze stali węglowej spawane na zimno o średnicy zewnętrznej 30 - 426 mm do zastosowań precyzyjnych
Szczegóły produktu
Rurka ze stali węglowej o zimnej wielkości
,Cienkie tolerancje Precyzyjna rurka stalowa
,Dobra wytrzymałość mechaniczna
EN 10305-3 / 28Mn6 Zwierciadła ze stali węglowej spawane na zimno do zastosowań precyzyjnych
Przegląd materiału
EN 10305-3 (Sprzęgane rury o wielkości zimnej) określa techniczne warunki dostarczania do spawania rur stalowych o wielkości zimnej stosowanych w zastosowaniach precyzyjnych.
28Mn6 (numer stali 1.1170) jest cieplnie obróbkowalną stali węglowej zawierającej mangan, powszechnie stosowaną w zastosowaniach mechanicznych i motoryzacyjnych.
W przypadku stosowania w spawanych rurach o wielkości zimnej zgodnie z EN 10305-3, 28Mn6 zapewnia równowagę wytrzymałości, formowalności i spawalności, co czyni go odpowiednim do zastosowań konstrukcyjnych i precyzyjnych.
Specyfikacje
Poniżej znajduje się przedstawione (typowe) streszczenie specyfikacji (nie pełny standardowy tekst):
-
Rodzaj produktu: Rury stalowe spawane na zimno (tj. spawane, a następnie obniżone na zimno w celu uzyskania precyzyjnej tolerancji) (przekrój okrągły, kwadratowy, prostokątny)
-
Maksymalna średnica zewnętrzna (okrągła): do1930,7 mmzgodnie ze standardowym zakresem
-
Tolerancja i chropowitość powierzchni: ściśle ograniczone tolerancje wymiarowe i maksymalna dozwolona chropowitość powierzchni (nie podana swobodnie w źródłach podsumowujących)
-
Obróbka cieplna / Warunki dostawy: spawane, rozmiarowe na zimno, opcjonalnie normalizacja, wygrzewanie lub tłumienie i hartowanie w zależności od wymagań i klasy
-
Typowa grubość ściany / długość: wspólne zakresy (np. grubość ściany od ~0,5 mm w górę, standardowe długości typowe dla każdego producenta)
Skład chemiczny (typowe / standardowe limity)
| Stopień stali | C (% masy) | Si (maksymalnie) | Mn (zakres) | P (maksymalnie) | S (maksymalnie) |
|---|---|---|---|---|---|
| 28Mn6 (1.1170) | 0.25 ¢ 0.32 | ≤ 0.40 | 1.30 ¢ 1.65 | ≤ 0.035 | ≤ 0.035 |
| C35E (EN) | - Nie.32 | - Nie.40 | - 0,80 ‰ 1.20 | - Nie.025 | - Nie.025 |
| E235 (seria EN 10305) | ~ 0,17 (maksymalnie) | - Nie.35 | ~1,20 (maksymalnie) | - Nie.025 | - Nie.025 |
| E355 (seria EN 10305) | ~ 0,22 (maksymalnie) | - Nie.55 | - Jeden.60 | - Nie.025 | - Nie.025 |
| E420 (seria EN 10305) | ~ 0,16 (maksymalnie) | - Nie.50 | - Jeden.70 | - Nie.025 | - Nie.025 |
Właściwości mechaniczne
| Stopień / Warunek | Wytrzymałość wydajności (Rp0,2) (MPa) | Siła na rozciąganie (Rm) (MPa) | Wyciąg A5 (%) | Zmniejszenie powierzchni Z (%) | Wpływ wcisku (ISO-V) J |
|---|---|---|---|---|---|
| 28Mn6(Normalizowane) | 345 (≤ 16 mm) | ≥ 630 | ≥ 17 % | / | / |
| 28Mn6(Zaczerwiony i wytrzymały) | ~ 590 | 800 ¥950 | ≥ 13 | ~ 40 | min 35 J |
| C35E (typowa stal konstrukcyjna) | ~215 ¢300 (zmienne w zależności od stanu) | ~ 400 ¢ 600 | ~15 ¢20 | / | / |
| E235 (zgodnie z normą EN 10305) | ~315 | ~390 | ~ 25 | / | / |
| E355 (EN 10305) | ~ 355 | ~490 ¢630 | ~ 22 | / | / |
| E420 (EN 10305) | ~420 | ~540 ¢630 | ~ 22 | / | / |
Główne cechy
-
Dokładna kontrola wymiarów: po spawaniu, rurę zmniejsza się na zimno do ograniczonych tolerancji w zakresie średnicy zewnętrznej, grubości ściany, prostoty i okrągłości zgodnie z normą EN 10305-3.
-
Dobra wytrzymałość mechaniczna: 28Mn6 może zapewniać umiarkowaną do wysoką wytrzymałość, zwłaszcza po obróbce cieplnej.
-
Dobra formowalność: w miękkich warunkach może być formowana na zimno, zgięta lub zwinięta.
-
Wylotowość: akceptowalna spawalność, ale należy zachować ostrożność podczas obróbki i ewentualnej obróbki po spawaniu.
-
Jakość powierzchni: w celu zapewnienia kompatybilności w zastosowaniach precyzyjnych wymagana jest przez normę określona maksymalna nierówność powierzchni.
-
Uniwersalność w obróbce cieplnej: obsługuje normalizację, tłumienie i hartowanie, wygrzewanie, zapewniając elastyczność w dostosowywaniu zakresów właściwości.
Zgodność / Stosowane normy
-
EN 10305-3:2023W przypadku wyrobów o wielkości mniejszej niż 1 mm, w przypadku wyrobów o wielkości mniejszej niż 1 mm, w przypadku wyrobów o wielkości mniejszej niż 1 mm, w przypadku wyrobów o wielkości mniejszej niż 1 mm, w przypadku wyrobów o wielkości mniejszej niż 1 mm, w przypadku wyrobów o wielkości mniejszej niż 1 mm.
-
Poprzednie wersje:EN 10305-3:2016 / 2010 / 2002
-
Rurka musi również spełniać ogólne normy dostarczania wyrobów ze stali i normy odniesienia, takie jak EN 10020, EN 10021, EN 10027, EN 10204, EN 10266,i norm badawczych, takich jak EN 10246-3 (badanie przepływów wirusowych rur).
-
Norma ma zastosowanie do rury o średnicy zewnętrznej ≤ 193,7 mm (w przypadku okrągłego przekroju poprzecznego) i może być również rozszerzona na rury kwadratowe/piętrowe.
Domeny aplikacji
Szerokie obszary zastosowań
Ta rurka jest odpowiednia doprecyzyjne wykorzystanie konstrukcyjne, mechaniczne i montażowew takich dziedzinach jak systemy motoryzacyjne, maszyny, ramy mebli, instrumenty mechaniczne i układy montażowe.
Szczegółowe przypadki zastosowania
| Obszar zastosowania | Typowe zastosowanie walonej w zimnym trybie 28Mn6 |
|---|---|
| Ramy samochodowe i pojazdów | Pozostałe elementy, z wyłączeniem: |
| Urządzenia mechaniczne / Automatyka | Ośrodki precyzyjne, szyny prowadnicze, oparcia, obudowy czujników |
| Meble i wyposażenie | Szczupłe, wytrzymałe elementy ramy lub wsparcie |
| Systemy transportu i obsługi | Rury, rolki, rury kierownicze |
| Instrumenty / sprzęt laboratoryjny | Obudowy, wały, rury wymagające kontrolowanych tolerancji |
P: Czy jest pan firmą handlową czy producentem?
A: producent, może też handlować.
P: Jak długi jest czas dostawy?
A: Ogólnie rzecz biorąc, to 10-15 dni, jeśli towary są na magazynie, lub to 30-40 dni, jeśli towary nie są na magazynie,
To zależy od ilości.
P: Czy dostarczasz próbki? Czy jest to za darmo czy dodatkowo?
A: Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić koszty frachtu.
P: Jakie są warunki płatności?
Płatność <= 2000USD, 100% z góry. Płatność>= 2000USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytania, pls nie wahaj się skontaktować ze mną.
-
