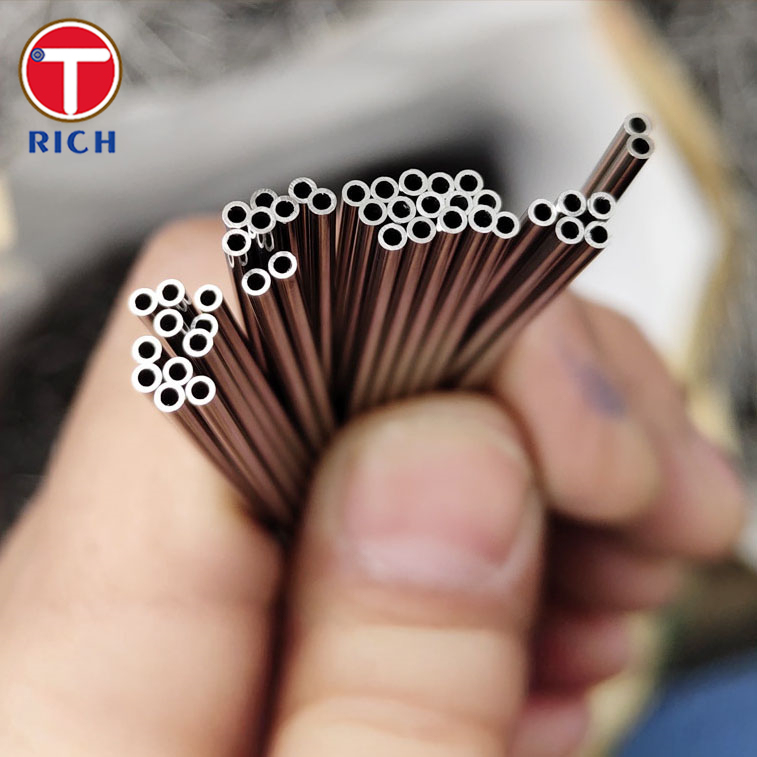

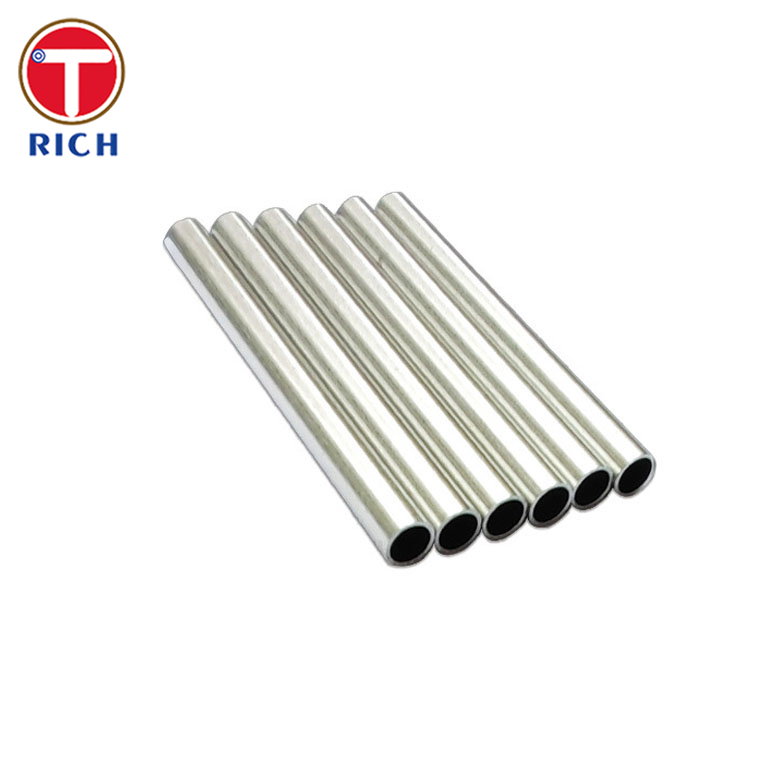

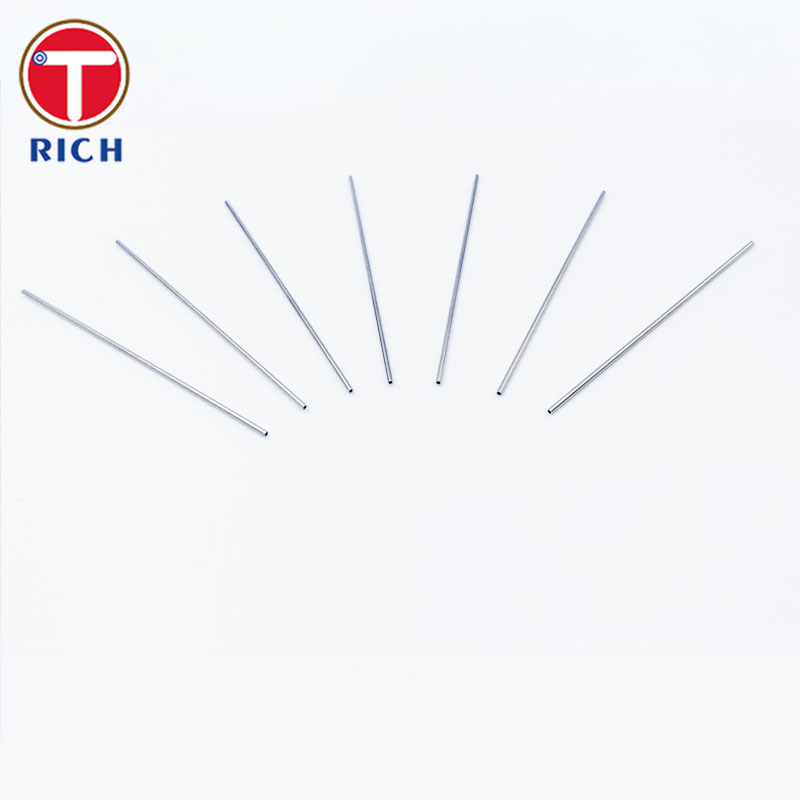

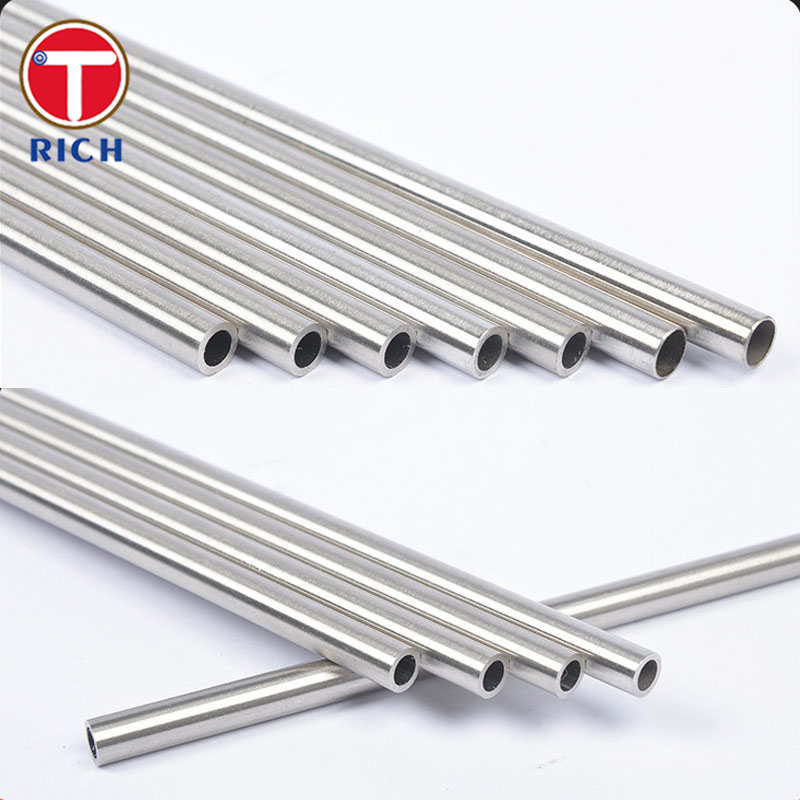

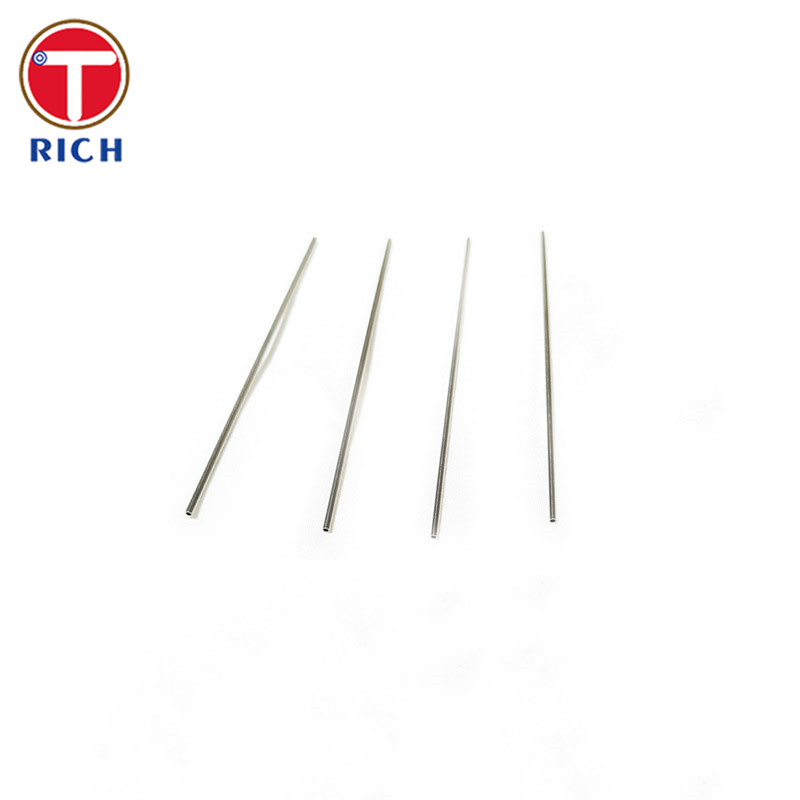

Rurka kapillaryczna ze stali nierdzewnej odpornej na korozję w klasie medycznej o wysokiej tolerancji wymiarowej
Szczegóły produktu
Kapilara ze stali nierdzewnej klasy medycznej
,Rura kapillaryczna ze stali nierdzewnej odporna na korozję
,Rurka kapilarna ze stali nierdzewnej o wysokiej tolerancji wymiarowej
Kapilara ze stali nierdzewnej — rurka kapilarna ze stali nierdzewnej o małej średnicy, klasy medycznej
Materiał
Ten produkt to kapilara ze stali nierdzewnej (zwana również rurką ze stali nierdzewnej o małej średnicy), zaprojektowana dla systemów medycznych i precyzyjnych systemów przepływowych. Zapewnia wydrążony cylindryczny przewód o bardzo małych średnicach wewnętrznych (ID) i wąskich tolerancjach wymiarowych, odpowiedni do transportu małych objętości płynu lub gazu w kontrolowanych warunkach. Rurki są często wykonane ze stopów stali nierdzewnej odpornych na korozję (zazwyczaj gatunki austenityczne) i są przetwarzane (ciągnienie na zimno, wyżarzanie, polerowanie), aby zapewnić doskonałe wykończenie powierzchni, precyzję wymiarową i biokompatybilność.
Specyfikacja
Typowe zakresy specyfikacji (mogą się różnić w zależności od producenta) to:
| Parametr | Typowy zakres / Wartość |
|---|---|
| Średnica zewnętrzna (OD) | 0,30 mm do 12,70 mm |
| Średnica wewnętrzna (ID) | ~0,10 mm do ~8,00 mm |
| Grubość ścianki | 0,05 mm do ~1,50 mm |
| Długość | Do ~30 m ciągła (lub cięta na długość) |
| Tolerancja wymiarowa | ±0,02 mm do ±0,05 mm (zewnętrzna), ±0,02 mm do ±0,04 mm (wewnętrzna) |
| Obróbka powierzchni | Wyżarzanie na jasno, elektropolerowanie, pasywacja |
| Typ rury | Bezszwowa lub spawana i ciągniona na zimno |
Zakresy te reprezentują typowe możliwości produkcyjne; klienci mogą określić węższe tolerancje lub alternatywne zakresy.
Skład chemiczny
Poniżej znajduje się tabela porównawcza pięciu powszechnie stosowanych gatunków stali nierdzewnej do rurek kapilarnych, pokazująca typowy skład chemiczny (w % wagowych) zgodnie ze standardowymi odniesieniami i danymi producenta:
| Gatunek | C (maks.) | Mn (maks.) | Si (maks.) | Cr (wt. %) | Ni (wt. %) | Mo (wt. %) |
|---|---|---|---|---|---|---|
| 304 / 304L | 0,08 (304), 0,03 (304L) | 2,00 | 0,75 | 18,0 – 20,0 | 8,0 – 11,0 | – |
| 316 / 316L | 0,08 (316), 0,035 (316L) | 2,00 | 0,75 | 16,0 – 18,0 | 10,0 – 14,0 | 2,0 – 3,0 |
| 321 | 0,08 | 2,00 | 0,75 | 17,0 – 19,0 | 9,0 – 12,0 | – |
| 347 | ~0,08 | 2,00 | 0,75 | ~17,0 – 19,0 | ~9,0 – 12,0 | – |
| 17-4 PH (utwardzana wydzieleniowo) | 0,07 | ~1,00 | 1,00 | 15,5 – 17,5 | 3,0 – 5,0 | – |
Właściwości mechaniczne
| Gatunek | Wytrzymałość na rozciąganie (MPa) | Granica plastyczności 0,2% (MPa) | Wydłużenie (%) | Twardość (HRB lub równoważna) |
|---|---|---|---|---|
| 304 / 304L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 92 HRB |
| 316 / 316L | ≥ 515 MPa | ≥ 205 MPa | ≥ 40% | ≤ 95 HRB |
| 321 | ~515 MPa | ~205 MPa | ~40% | ~95 HRB |
| 347 | Podobne do 321 w wielu warunkach | – | – | – |
| 17-4 PH (starzone) | ~930–1,100 MPa (po starzeniu) | ~850–1,000 MPa | ~8 – 15% (w zależności od wieku) | ~30–39 HRC (przeliczone) |
Te właściwości mechaniczne w dużym stopniu zależą od obróbki cieplnej, obróbki na zimno i hartowania. W przypadku rurek kapilarnych o małej średnicy proces produkcyjny może obejmować ciągnienie na zimno i wyżarzanie w celu dostosowania równowagi wytrzymałości/ciągliwości.
Kluczowe cechy
-
Doskonała odporność na korozję, szczególnie na płyny ustrojowe, roztwór soli fizjologicznej i środki dezynfekujące — szczególnie przy użyciu gatunków 316L lub niskowęglowych.
-
Wysoka czystość, czystość i pasywacja w celu spełnienia standardów higieny i biokompatybilności wyrobów medycznych.
-
Bardzo wąskie tolerancje wymiarowe i gładkie powierzchnie wewnętrzne, aby zminimalizować zakłócenia przepływu, spadek ciśnienia lub ryzyko zanieczyszczenia.
-
Możliwość ciasnego gięcia i zwijania, jeśli jest to wymagane, przy zachowaniu integralności.
-
Dobra wytrzymałość mechaniczna nawet przy małych grubościach ścianek.
-
Kompatybilność z badaniami nieniszczącymi (ultradźwiękowymi, prądami wirowymi) w celu wykrywania wad.
-
Zdolność do obsługi umiarkowanych różnic ciśnień w zależności od geometrii i gatunku.
Obowiązujące normy
W zależności od regionu i przepisów medycznych, następujące normy mogą mieć zastosowanie do kapilar ze stali nierdzewnej (szczególnie do zastosowań medycznych lub precyzyjnych):
| Typ standardu | Przykłady / Znaczenie |
|---|---|
| ASTM / ASME | ASTM A269 (bezszwowe i spawane rury ze stali nierdzewnej austenitycznej); ASTM A632 (precyzyjne rury ze stali nierdzewnej o małej średnicy); ASTM A213; ASTM A312; ASTM E213, E209 do badań nieniszczących |
| EN / ISO | EN 10216-5 (rury ze stali nierdzewnej); ISO 1127 (rury — wymiary i tolerancje) |
| Medyczne / Implanty | ASTM F138 / F139 (dla 316LVM, stali nierdzewnej klasy medycznej topionej próżniowo) |
| Krajowe (np. Chiny) | Normy GB / GB-T, takie jak GB/T 13296 (bezszwowe rury ze stali nierdzewnej); GB/T 14976 (kapilary do transportu płynów) |
| JIS (Japonia) | JIS G 3448 (precyzyjne kapilary ze stali nierdzewnej) |
| GOST (Rosja / WNP) | Mogą obowiązywać lokalne normy dotyczące rur ze stali nierdzewnej w zależności od regionu |
Przy certyfikacji wyrobów medycznych należy również wziąć pod uwagę biokompatybilność, substancje wymywane, kompatybilność ze sterylizacją i zgodność z przepisami (np. ISO 10993, USP klasa VI itp.).
Obszary zastosowań i przypadki użycia
Ogólne obszary zastosowań
Ten rodzaj kapilary ze stali nierdzewnej o małej średnicy jest stosowany w medycynie, laboratoriach, analizach, mikroprzepływach, oprzyrządowaniu i precyzyjnych urządzeniach, w których wymagany jest transport płynu lub gazu w minimalnej objętości.
Konkretne przypadki użycia w medycynie i pokrewnych dziedzinach
-
Cewniki / Prowadnice: jako wewnętrzne lub strukturalne segmenty rur do podawania leków, czujników lub systemów prowadzących.
-
Strzykawki / Systemy infuzyjne: mikro-rurki do precyzyjnego dozowania, łączenia zaworów lub filtrów.
-
Igły / Zespoły mikroigieł: stosowane w trzonkach igieł lub wewnętrznych drogach płynów.
-
Oprzyrządowanie medyczne: kanały płynowe lub gazowe wewnątrz urządzeń diagnostycznych, analizatorów, analizatorów krwi.
-
Urządzenia do implantacji: w niektórych przypadkach (z odpowiednimi gatunkami i obróbką), jako część implantowanych czujników lub cewników.
-
Oprzyrządowanie analityczne / laboratoryjne: łączenie pomp wysokociśnieniowych, systemów chromatograficznych, spektrometrów mas, modułów mikroprzepływowych.
-
Czujniki / sondy: jako osłony ochronne lub przewody dla czujników ciśnienia, temperatury lub chemicznych w środowisku medycznym.
P: Czy jesteś firmą handlową czy producentem?
O: producent, również może prowadzić działalność handlową.
P: Jak długi jest Twój czas dostawy?
O: Ogólnie rzecz biorąc, wynosi on 10-15 dni, jeśli towary są w magazynie, lub 30-40 dni, jeśli towaru nie ma w magazynie,
zależy to od ilości.
P: Czy dostarczasz próbki? czy jest to bezpłatne czy dodatkowe?
O: Tak, możemy zaoferować próbkę bezpłatnie, ale musisz zapłacić za koszt frachtu.
P: Jakie są Twoje warunki płatności?
O: Płatność=2000USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytanie, skontaktuj się ze mną.
-
