Laserowo spawane rury typu hairpin z żebrami do kotłów przemysłowych i wymienników ciepła
Szczegóły produktu
Włókna złote laserowo
,Przemysłowa rura typu hairpin do kotła
,Laserowo spawana rura do wymiennika ciepła

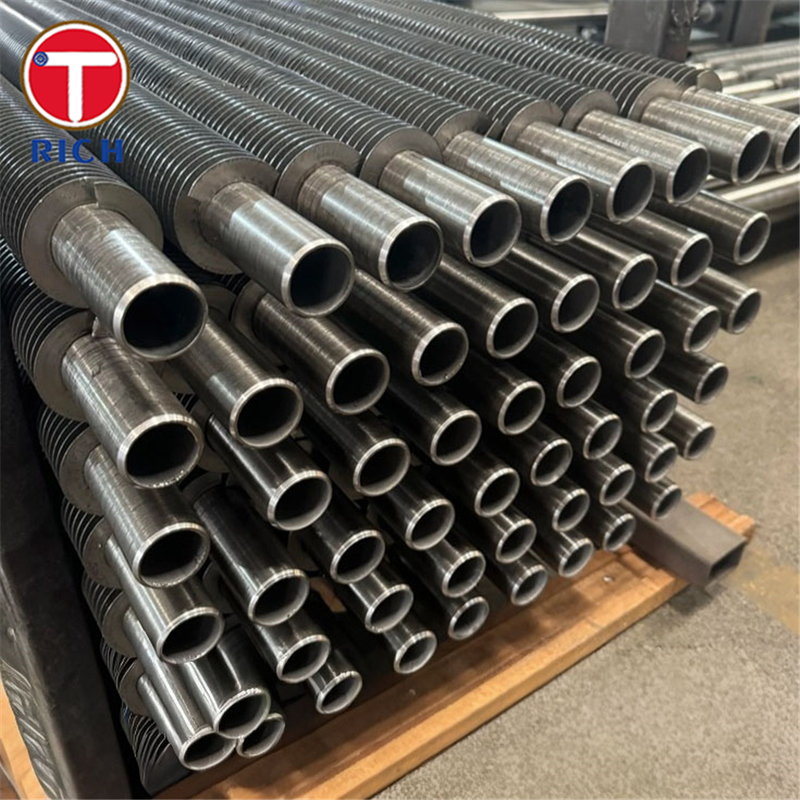

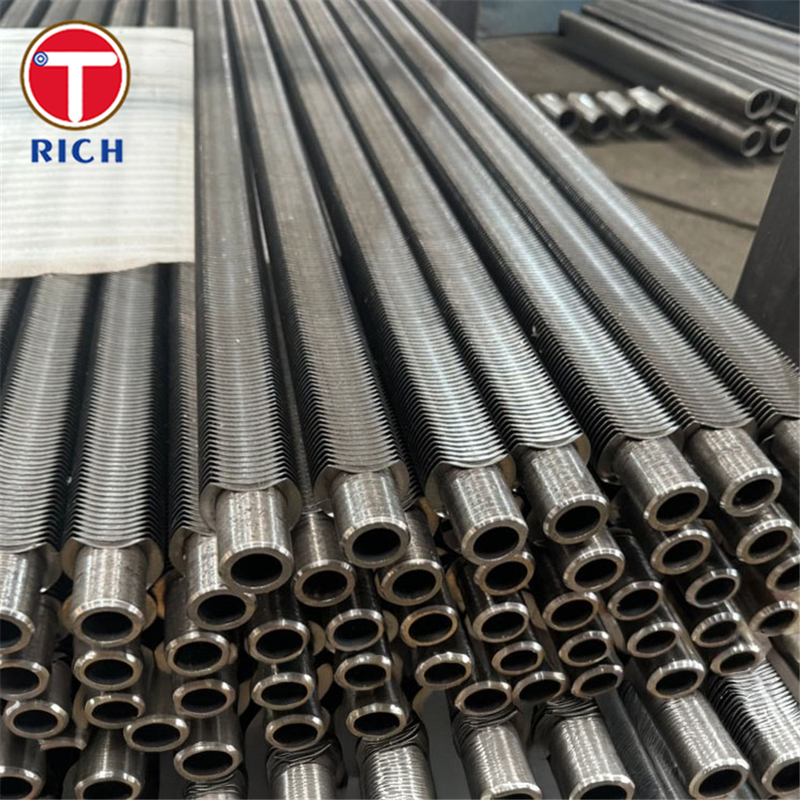

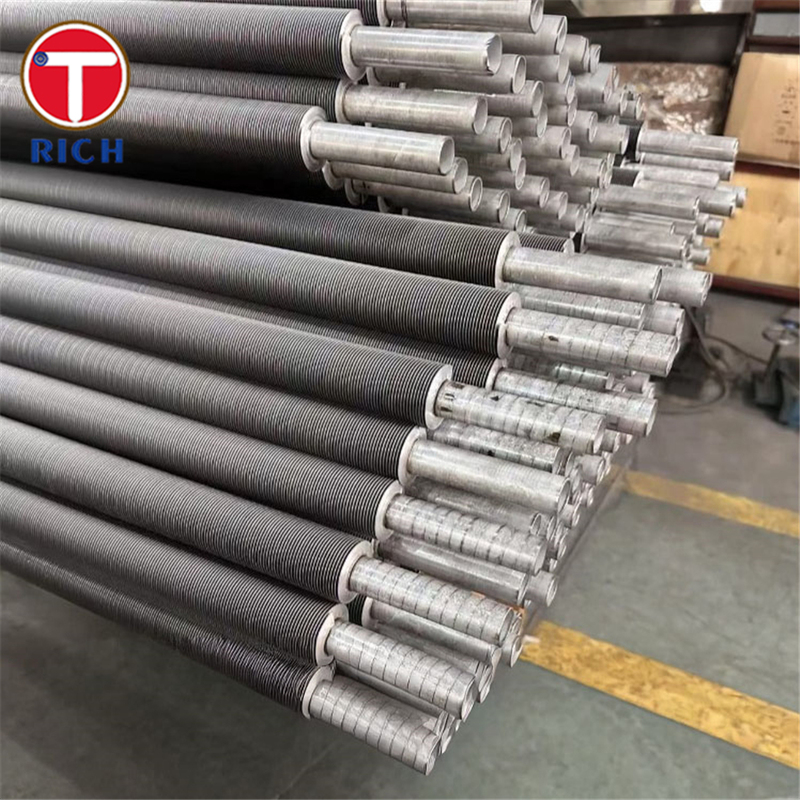

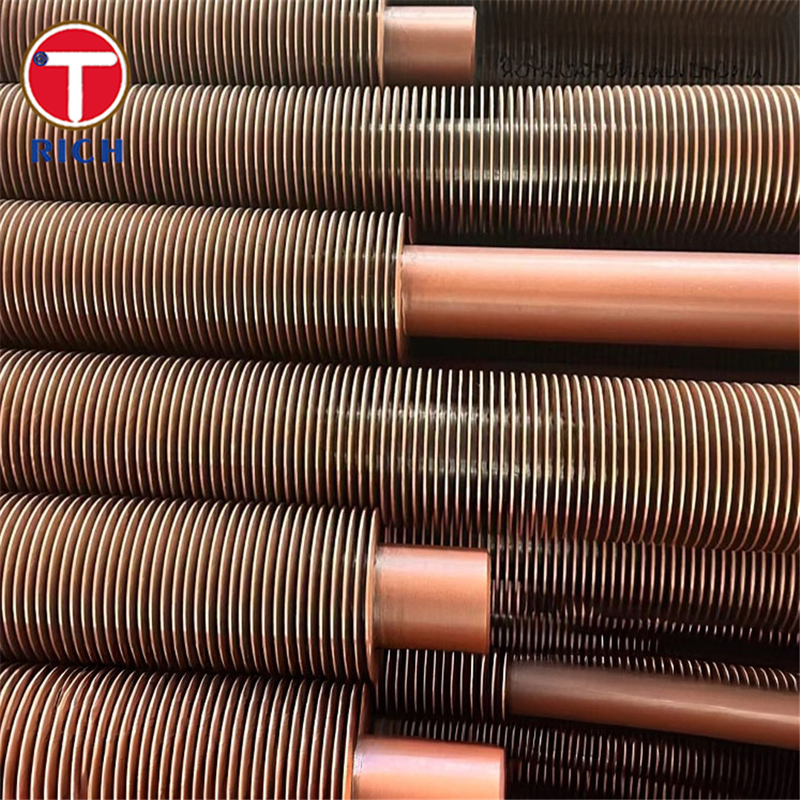

Brązowe rury płomieniowe Fintube do kotłów przemysłowych z żebrami, spawane laserowo, do wymienników ciepła
Opis materiału / produktu
Rury płomieniowe Brown Fintube to rury z żebrami wzdłużnymi, zwykle produkowane metodą spawania oporowego (lub w bardziej zaawansowanych konstrukcjach metodą spawania laserowego), gdzie żebra są przyspawane do rury podstawowej, tworząc kompaktowy, wysoce wydajny element wymiany ciepła. Geometria „płomieniowa” odnosi się do konfiguracji w kształcie litery U lub podwójnej nogi, dzięki czemu żebra są częścią kompaktowych wymienników ciepła przeciwprądowych lub wielorurowych (wymienniki ciepła płomieniowe).
Te rury z żebrami są przeznaczone do kotłów przemysłowych, ekonomizerów, odzysku ciepła odpadowego, nagrzewnic gazowych i innych zastosowań wymiany ciepła w wysokich temperaturach / wysokich ciśnieniach.
Specyfikacje
| Parametr | Typowa wartość / zakres |
|---|---|
| Średnica zewnętrzna rury podstawowej (O.D.) | 19 mm do 76 mm (typowo) |
| Grubość ścianki rury podstawowej | 2,0 mm do 6,0 mm (typowo) |
| Wysokość żebra | 6,0 mm do 32,0 mm |
| Grubość żebra | 0,8 mm do 1,2 mm |
| Liczba żeber na rząd | 4, 8, 16, 24, 32, 40, 48 (wielokrotności czterech) |
| Maksymalna długość | ≤ 15 m typowo |
| Skok / odstęp żeber | Specyficzne dla projektu, typowo kilka mm między żebrami |
| Kombinacje materiałów | Stal węglowa, stale nierdzewne (304, 316 itp.), stale stopowe |
Skład chemiczny
Poniżej znajduje się przykładowa tabela porównująca składy chemiczne pięciu analogicznych materiałów / gatunków podstawowych rur z żebrami, powszechnie stosowanych w kotłach lub w serwisie wymienników ciepła. Materiał żebra jest często tego samego typu lub kompatybilnego stopu.
| Gatunek | C (max) | Si | Mn | Cr | Ni |
|---|---|---|---|---|---|
| ASTM A213 TP304 | 0,08 | 1,00 | 2,00 | 18,0–20,0 | 8,0–10,5 |
| ASTM A213 TP316 | 0,08 | 1,00 | 2,00 | 16,0–18,0 | 10,0–14,0 |
| ASTM A213 T11 | 0,15 | 0,50 | 1,00 | 1,0 | — |
| ASTM A213 T22 | 0,15 | 0,50 | 1,00 | 2,0 | — |
| ASTM A335 P11 | 0,15 | 0,50 | 1,00 | 1,0 | — |
Te gatunki stali podstawowej są ilustracyjne. Rura z żebrami może używać podobnego lub pasującego stopu żebra. Dokładne składy chemiczne należy odnosić do odpowiedniej specyfikacji / certyfikatu młyna.
Właściwości mechaniczne
Oto porównawcza tabela typowych właściwości mechanicznych (w temperaturze otoczenia) tych samych lub analogicznych materiałów / gatunków rur podstawowych.
| Gatunek | Granica plastyczności (MPa) | Wytrzymałość na rozciąganie (MPa) | Wydłużenie (%) | Twardość (HV lub podobna) |
|---|---|---|---|---|
| TP304 | ~215 | 515–720 | ≥ 40 % | ~200–220 HV |
| TP316 | ~215 | 515–695 | ≥ 40 % | ~200–220 HV |
| T11 | ~205 | 415–585 | ≥ 20 % | ~140–180 HV |
| T22 | ~205 | 415–585 | ≥ 20 % | ~140–180 HV |
| P11 | ~205 | 415–585 | ≥ 20 % | ~140–180 HV |
Wartości te są orientacyjne i zależą od obróbki cieplnej, grubości ścianki i tolerancji produkcyjnych. Zawsze należy polegać na certyfikatach badań młyna lub standardowych odniesieniach.
Kluczowe cechy
-
Wysoka sprawność cieplna: Żebra zwiększają zewnętrzną (lub wewnętrzną) powierzchnię, przyspieszając wymianę ciepła i zmniejszając wymaganą długość rury lub rozmiar obudowy.
-
Spawanie laserowe: W rurach z żebrami produkowanych przez spawanie laserowe, pełne przetapianie, ciągły spaw i minimalna strefa wpływu ciepła poprawiają połączenie żebra z rurą, zmniejszają opór cieplny i zwiększają odporność na korozję.
-
Kompaktowa geometria „płomieniowa”: Układ w kształcie litery U lub podwójnej nogi umożliwia kompaktowe konstrukcje przeciwprądowe, zmniejsza potrzebę stosowania złączy dylatacyjnych i oszczędza miejsce.
-
Możliwość pracy w wysokich ciśnieniach / wysokich temperaturach: Solidne spawanie i dobór materiału pozwalają na pracę w wymagających warunkach kotłowych lub procesowych.
-
Łatwość konserwacji: Konfiguracja płomieniowa ułatwia dostęp, inspekcję i czyszczenie w porównaniu do długich, prostych wiązek.
Obowiązujące normy
W zależności od regionu i zastosowania mogą obowiązywać następujące normy:
-
ASTM / ASME: np. ASTM A213, ASME Boiler & Pressure Vessel Code (B & PV) dla bezszwowych rur ferrytycznych i austenitycznych
-
EN: Normy europejskie dla stali i wymienników ciepła
-
GOST / Rosyjskie: równoważne specyfikacje na rynkach rosyjskich / WNP
-
JIS: Japońskie normy przemysłowe
-
GB: Chińskie normy krajowe (np. GB dla stali, rur)
Producent rur z żebrami musi zapewnić zgodność z obowiązującą normą (materiał, tolerancje wymiarowe, próba ciśnieniowa, badanie nieniszczące).
Obszary zastosowań
Szerokie obszary zastosowań
-
Wytwarzanie energii (kotły, ekonomizery, odzysk ciepła odpadowego)
-
Przetwórstwo petrochemiczne i chemiczne
-
Ropa naftowa i gaz
-
HVAC / ogrzewanie przemysłowe / systemy parowe
-
Ogrzewanie procesowe w przemyśle spożywczym / farmaceutycznym
-
Odzysk ciepła / systemy regeneracyjne
Konkretne zastosowania
-
Ekonomizer kotła: Rury płomieniowe Brown fintube są używane do odzysku ciepła resztkowego ze spalin przed kominem, poprawiając wydajność.
-
Kocioł odzysku ciepła / odzysk ciepła: W zakładach przemysłowych, gdzie gorące gazy lub strumienie muszą być schładzane lub ciepło odzyskiwane.
-
Nagrzewnice gazowe / przegrzewacze: Jako część wymienników ciepła gaz-gaz lub gaz-ciecz.
-
Nagrzewnice procesowe w zakładach chemicznych: Gdzie ciecz musi być ogrzewana lub chłodzona wydajnie w kompaktowej przestrzeni.
-
Podgrzewacze powietrza / odzysk ciepła ze spalin: Rury z żebrami pomagają zwiększyć wymianę ciepła między spalinami a napływającym powietrzem lub strumieniami procesowymi.
P: Czy jesteś firmą handlową czy producentem?
O: producent, również może prowadzić handel.
P: Jak długi jest twój czas dostawy?
O: Ogólnie rzecz biorąc, wynosi on 10-15 dni, jeśli towary są w magazynie, lub 30-40 dni, jeśli towarów nie ma w magazynie,
zależy to od ilości.
P: Czy dostarczasz próbki? czy jest to bezpłatne czy dodatkowe?
O: Tak, możemy zaoferować próbkę bezpłatnie, ale musisz zapłacić za koszt frachtu.
P: Jakie są twoje warunki płatności?
O: Płatność=2000USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytanie, skontaktuj się ze mną.
-
