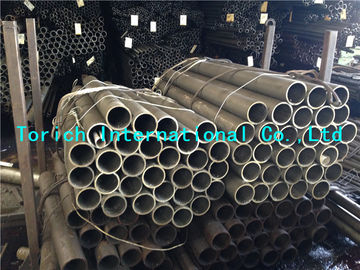

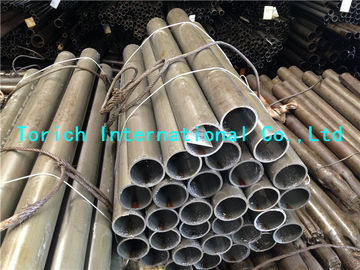

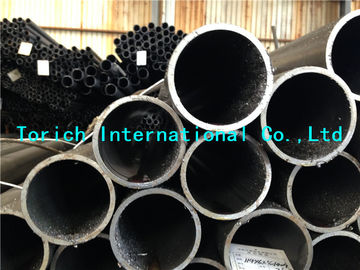

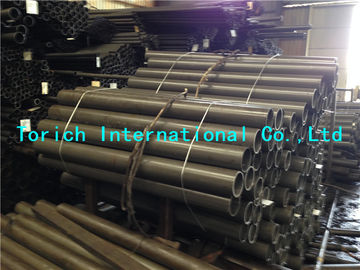

SAE J524 Rura stalowa bez szwu ciągniona na zimno, Rura ze stali niskowęglowej wyżarzana
Szczegóły produktu
cold drawn seamless tube
,cold drawn steel tube
SAE J524 Bezszwowe rurki stalowe ciągnięte na zimno do zastosowań precyzyjnych i pojazdów
Szybki szczegół:
Standard: SAE J524 Bezszwowe rurki stalowe
J524 Bezszwowe rury z stali o niskiej zawartości węgla podgrzewane do gięcia i spalania
Zastosowanie:do gięcia i płukania części samochodowych
Zakres rozmiarów:O.D.:6-88.9mm W.T.:1-15mm L: według zamówienia klienta
Produkcja:
Rurka ma rozmiar wyciągnięty na zimno i po formowaniu jest grzana w taki sposób, aby uzyskać gotowy produkt, który spełnia wymagania SAE J524 i wymagania klienta.
Wymiary i tolerancje
| Tabela 1 - Tolerancja zewnętrznej średnicy rur | |||||||
| Nominalne przewody OD mm | Tolerancja ± mm | ||||||
| Do 25.4 | 0.10 | ||||||
| Powyżej 25,4 do 38,1 włącznie | 0.15 | ||||||
| Powyżej 38,1 do 50,8 włącznie | 0.20 | ||||||
| Powyżej 50,8 do 88,9 włącznie | 0.25 | ||||||
| Tolerancja WT nie przekracza 10% | |||||||
Materiał:
Rury wykonane ze stali niskoemisyjnej o następującym składzie chemicznym.
| Tabela 2 - Wymogi chemiczne | |||||||
| Elementy | % | ||||||
| Węgiel | 0.18 max. | ||||||
| Mangan | 0.30 do 0.60 | ||||||
| Fosforprys | 0.040 maks. | ||||||
| Siarka | 0.050 maks. | ||||||
Właściwości mechaniczne:
Gotowe rurki mają właściwości mechaniczne określone w poniższej tabeli:
| Tabela 3 - WŁASNOŚCI MEKANICzne | |||||||
| Właściwości | Wartość | ||||||
| Siła wydajności, min. | 170 Mpa | ||||||
| Ultimate Strenth, min. | 310 Mpa | ||||||
| Wyciąganie w 50 mm, min | 30% | ||||||
| Twardość (Rockwell B),max | 65.00 | ||||||
Jakość:
Długość gotowej rury jest stosunkowo prosta i ma gładkie końce wolne od grzybów.
Rury są wolne od skał i szkodliwych wad i mają wykończenie w stylu rzemieślniczym.
Niedoskonałości powierzchniowe, takie jak ślady obróbki, ślady matrycy lub płytkie otwory, nie są uważane za szkodliwe.
wady, pod warunkiem że niedoskonałości są w granicach dopuszczalności określonych dla średnicy i grubości ściany.
Nie jest konieczne usuwanie takich niedoskonałości powierzchniowych.
Wymogi dotyczące wydajności:
Gotowe rurki spełniają zadowalająco następujące badania wydajności w SAE J1677
- Badanie spłaszczania
- Badanie zapłonu
- Badanie odwrotnego spłaszczania
- Badanie rozszerzenia
- Badanie twardości
- Badanie rozciągania
- Badanie wydłużenia
- Badanie odporności na ciśnienie
Publikacje SAE dla powiązanych norm:
SAE J409 Analiza produktu - dopuszczalne odmiany określonej analizy chemicznej ciepła lub odlewu
Wlewy ze stali
SAE J1677 Badania i procedury dla rur stalowych i miedzianych z niklem
Wyroby hydrauliczne do rur SAE J514
SAE J533 Światła dla rur
SAE J1065 Normalne ciśnienie robocze odniesienia dla rur hydraulicznych ze stali
Wyroby o masie nieprzekraczającej 1 mm
SAE J2551 Zalecane praktyki dla zastosowań w rurkach metalowych o przewodzie płynnym
SAE J2592 Rury ze stali węglowej do ogólnego użytku - zrozumienie nieniszczącego badania węgla
Rury stalowe
SAE J2658 Zespoły przewodników rur metalowych do zasilania płynami i ogólnego użytku - Metody badawcze
do zespołów rur metalowych o napędze płynu hydraulicznego
Publikacje ASTM:
ASTM A513 Pręty z walcowanego węgla i stali stopowej o odporności elektrycznej
Standardowa specyfikacja ASTM A519 dla bezszwowych rur mechanicznych z węgla i stali stopowej
ASTM A450/ A-450M Standardowe specyfikacje ogólnych wymagań dla węgla, stopów ferrytowych i
Rury ze stali stopowej austenitycznej
Publikacje ISO:
ISO 3304 Precyzyjne rury stalowe bezszwowe z prostym końcem, warunki techniczne dostawy
ISO 5598 Systemy i komponenty zasilania płynami - Słownik
ISO 8434-2 Połączenia rur metalowych do zasilania płynami i ogólnego użytku - Część: 2 37°
ISO 8434-3 Połączenia rur metalowych do zasilania płynami i ogólnego użytku - Część 3: łączniki ORFS
ISO 10583 Moc płynu hydraulicznego - Metody badań dla połączeń rur
ISO 10763 Wyposażenie płynów hydraulicznych - Rury stalowe o prostym końcu, bezszwowe i spawane - Wymiary i rozmiary
nominalne ciśnienie robocze.
-
