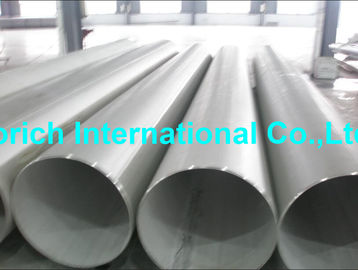

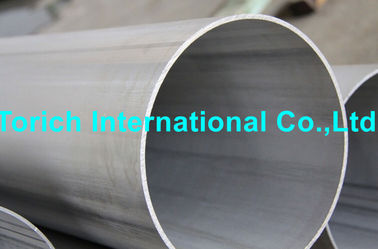

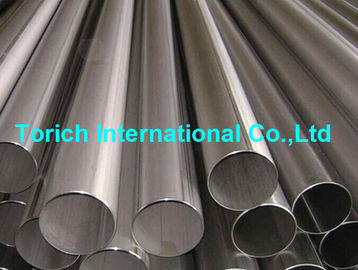

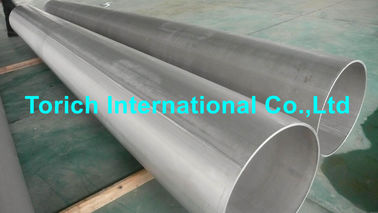

Pressure Purposes EN10217-7 Tuby ze stali nierdzewnej z automatycznym spawaniem łukowym
Szczegóły produktu
welded steel pipe
,Spawanie rur stalowych
Celem ciśnienia EN10217-7 Rury ze stali nierdzewnej z automatycznym spawaniem łukowym
EN10217-7 Z spawanymi rurami stalowymi do celów ciśnieniowych - Warunki techniczne dostawy -
Część 7: Rury ze stali nierdzewnej
Produkcja:
Rury są wytwarzane z płyt, blach lub taśm walcowanych na gorąco lub na zimno zgodnie z normą EN10028-1,
o szerokości nieprzekraczającej 10 mm,
Proces produkcji
- Automatyczne spawanie łukowe
- Spawanie laserowe
Skład chemiczny stali austenitycznych:
| Stopień stali | C maks. | Tak. maks. | Mn maks. | P maks. | S maks. | N | Kr | Cu | Mo. | Ni | Pozostałe | |
| Nazwa stali | Numer stali | |||||||||||
| X2CrNi18-9 | 1.4307 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 17.5-19.5 | - | - | 8.0 do 15.0 | - |
| X2CrNi19-11 | 1.4306 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 18.0-20.0 | - | - | 10.0 do 12.0 | - |
| X2CrNiN18-10 | 1.4311 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 0.12-0.22 | 17.5-19.5 | - | - | 8.5 do 11.5 | - |
| X5CrNi18-10 | 1.4301 | 0.070 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 17.5-19.5 | - | - | 8.0 do 10.5 | - |
| X6CrNiTi18-10 | 1.4541 | 0.080 | 1.00 | 2.00 | 0.045 | 0.015 | - | 17.0-19.5 | - | - | 9.0 do 12.0 | Ti5xCto0.70 |
| X6CrNiNb18-10 | 1.4550 | 0.080 | 1.00 | 2.00 | 0.045 | 0.015 | - | 17.0-19.5 | - | - | 9.0 do 12.0 | Nb10xCto1.00 |
| X2CrNiMo17-12-2 | 1.4404 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 16.5-18.5 | - | 2.00 do 2.50 | 10.0 do 13.0 | - |
| X5CrNiMo17-12-2 | 1.4401 | 0.070 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 16.5-18.5 | - | 2.00 do 2.50 | 10.0 do 13.0 | - |
| X6CrNiMoTi17-12-2 | 1.4571 | 0.080 | 1.00 | 2.00 | 0.045 | 0.015 | - | 16.5-18.5 | - | 2.00 do 2.50 | 10.5 do 13.5 | Ti5xCto0.70 |
| X2CrNiMo17-12-3 | 1.4432 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 16.5-18.5 | - | 2.50 do 3.0 | 10.5 do 13.0 | |
| X2CrNiMoN17-13-3 | 1.4429 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 0.12-0.22 | 16.5-18.5 | - | 2.50 do 3.0 | 11.0 do 14.0 | - |
| X3CrNiMo17-13-3 | 1.4436 | 0.050 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 16.5-18.5 | - | 2.50 do 3.0 | 10.5 do 13.0 | - |
| X2CrNiMo18-14-3 | 1.4435 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 17.0-19.0 | - | 2.50 do 3.0 | 12.5 do 15.0 | - |
| X2CrNiMoN17-13-5 | 1.4439 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 0.12-0.22 | 16.5-18.5 | - | 4.0 do 5.0 | 12.5 do 14.5 | - |
| X2CrNiMo18-15-4 | 1.4438 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤ 0.10 | 17.5-19.5 | - | 3.0-4.0 | 13.0 do 16.0 | - |
| X1NiCrMoCu31-27-4 | 1.4563 | 0.020 | 0.70 | 2.00 | 0.030 | 0.010 | ≤ 0.10 | 26.0-28.0 | 0.70-1.50 | 3.0-4.0 | 30.0 do 32.0 | - |
| X1NiCrMoCu25-20-5 | 1.4539 | 0.020 | 0.70 | 2.00 | 0.030 | 0.010 | ≤ 0.15 | 19.0-21.0 | 1.20-2.00 | 4.0-5.0 | 24.0 do 26.0 | - |
| X1CrNiMoCuN20-18-7 | 1.4547 | 0.030 | 0.70 | 1.00 | 0.030 | 0.010 | 0.18-0.25 | 19.5-20.5 | 0.50-1.00 | 6.0-7.0 | 17.5 do 18.5 | - |
| X1NiCrMoCuN25-20-7 | 1.4529 | 0.030 | 0.50 | 1.00 | 0.030 | 0.010 | 0.15-0.25 | 19.0-21.0 | 0.50-1.50 | 6.0-7.0 | 24.0 do 26.0 | - |
Skład chemiczny stali austenitycznych:
| Stopień stali | C maks. | Tak. maks. | Mn maks. | P maks. | S maks. | N | Kr | Cu | Mo. | Ni | Pozostałe | |
| Nazwa stali | Numer stali | |||||||||||
| X2CrNiMoN22-5-3 | 1.4462 | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 0.10-0.22 | 21.0-23.0 | - | 2.50-3.5 | 4.5-6.5 | - |
| XCrNiN23-4 | 1.4362 | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 0.05-0.20 | 22.0-24.0 | 0.10-0.60 | 0.10-0.60 | 3.5-6.5 | - |
| X2CrNiMoN25-7-4 | 1.4410 | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 0.20-0.35 | 24.0-26.0 | - | 3.0-4.5 | 6.0-8.0 | - |
| X2CrNiMoCuWN25-7-4 | 1.4501 | 0.030 | 1.00 | 1.00 | 0.035 | 0.015 | 0.20-0.30 | 24.0-26.0 | 0.50-1.00 | 3.0-4.5 | 6.0-8.0 | W0.50-1.00 |
Warunek dostawy:
| Symbol | Rodzaje warunków dostawy | Warunki powierzchni |
| W0b | Z spawanymi na gorąco lub na zimno walcowanymi płytami, arkuszami lub taśmami 1D, 2D, 2E, 2B | W rodzaju spawanych |
| W1b | Z spawanymi na gorąco walcowanymi płytami, arkuszami lub taśmami 1D, bez skałów | Metalicznie czyste |
| W1A b | Z spawanymi na gorąco walcowanymi płytami, arkuszami lub taśmami 1D, bez skałów | Metalicznie czyste |
| W1R b | Z spawanymi na gorąco walcowanymi płytami, arkuszami lub taśmami 1D, jasno wygrzewanymi | Światła metalowe |
| W2 b | Z spawanymi z płyt, arkuszy lub taśm walcowanych na zimno, 2D, 2E, 2B | Metalicznie czyste |
| W2A b | Z spawanymi z płyt, blach lub taśm walcowanych na zimno 2D, 2E, 2B, obróbki cieplnej, odkupowane | Z wyjątkiem bieguna, zasadniczo gładszy niż w przypadku typów W1 i W1A |
| W2R b | Z spawanymi płytami, arkuszami lub taśmami walcowanymi na zimno 2D, 2E, 2B, jasnym wygrzewanym | Światła metalowe |
| WCA | Z spawanymi na gorąco lub na zimno walcowanymi płytami, arkuszami lub taśmami 1D, 2D, 2E, 2B, poddanymi obróbce cieplnej, w stosownych przypadkach, co najmniej 20% powstałych na zimno, poddanych obróbce cieplnej, z rekrystalizowanym metalikiem spawalniczym, bez skałów | Metalowo czyste, spawane, ledwo rozpoznawalne |
| WCR | Z spawanymi na gorąco lub na zimno walcowanymi płytami, arkuszami lub taśmami 1D, 2D, 2E, 2B, poddanymi obróbce cieplnej, w stosownych przypadkach, o co najmniej 20% powstałych na zimno, jasno wygrzewanych, z rekrystalizowanym metalu spawalniczym | Metalicznie jasny, spawany, ledwo rozpoznawalny |
| WG | Podstawa c | Metalicznie jasna ziemia, rodzaj i stopień szlifowania muszą być uzgodnione w momencie zapytania i zamówienia |
| WP | Polski c | Metalicznie jasny lakier, rodzaj i stopień polerowania uzgodnione są w momencie zapytania i zamówienia |
EN10217-1 Część 1: Rury ze stali niestopowej o określonych właściwościach w temperaturze pokojowej
EN10217-2 Część 2: Elektrycznie spawane rury ze stali niestopowej i stopowej z określonymi podwyższonymi
właściwości temperatury
EN10217-3 Część 3:Rury ze stali stopowej o drobnym ziarnku
EN10217-5 Część 4: Elektrycznie spawane rury ze stali niestopowej o określonej niskiej temperaturze
właściwości
EN10217-5 Część 5: Wylotowane rury ze stali niestopowej o określonej niskiej temperaturze
właściwości temperatury
EN10217-6 Część 6: Wylotowane rury ze stali niestopowej o określonej niskiej temperaturze
właściwości temperatury
EN10217-7 Część 7: Rury ze stali nierdzewnej.
Odniesienia normatywne:
EN 473, Badania destrukcyjne - Kwalifikacja i certyfikacja personelu NDT - Zasady ogólne
EN 910, Badania destrukcyjne spawania w materiałach metalowych - badanie gięcia
EN1321, Badania destrukcyjne spań w materiałach metalowych - Badanie makroskopowe i mikroskopowe
z spawania
EN10002-1, Materiały metalowe - Badania na rozciąganie - Część 1: Metoda badania w temperaturze otoczenia
EN10002-5, Materiały metalowe - Badanie rozciągania - Część 5: Metoda rozciągania przy podwyższonej temperaturze
EN10020, Definicje i klasyfikacja klas stali
EN10021, Ogólne wymagania techniczne dotyczące dostaw wyrobów ze stali i żelaza
EN10027-1, Systemy destrukcyjne stali - Część 1: Nazwiska stali, główne symbole.
EN10027-2, Systemy oznaczania stali - Część 2: Systemy numeryczne.
EN10045-1, Materiały metalowe - Badanie uderzenia Charpy - Część 1: Metoda badania
EN10052, Słownictwo terminów obróbki cieplnej produktów żelaznych
EN10204, Produkty metalowe - Rodzaje dokumentów kontrolnych
EN10200 Rury stalowe bezszwowe i spawane - wymiary i masy na jednostkę długości
EN10233 Materiały metalowe - Rury - Badanie spłaszczania
EN10234 Materiały metalowe - Rury - Badanie rozszerzania się na skutek dryfu
EN10236, Materiały metalowe - Rury - Badanie rozszerzania pierścieni
EN10237, Materiały metalowe - Rury - Badanie rozciągania pierścienia
EN10246-1, Badanie nieniszczące rur stalowych Część 1: Automatyczne badania elektromagnetyczne
Wyroby ze stali ferromagnetycznej bezszwowej i spawanej (z wyjątkiem spawanych łukowo pod wodą)
weryfikacja szczelności hydraulicznej
EN10246-3, Niezniszczające testowanie rur stalowych - Część 3: Automatyczne badania prądu wirusowego bezszwowych
i spawanych (z wyjątkiem podwodnie spawanych łukowo) rur stalowych do wykrywania wad.
EN 10246-5 Badanie nieniszczące rur stalowych - Część 5: Automatyczne pełne magnetyczne obwody
Badanie wycieku przetwornika/płynu z bezszwowych i spawanych (z wyjątkiem spawanych łukowo pod wodą)
w rodzaju stosowanych w produkcji wyrobów objętych pozycją 8528
EN10246-6, Niezniszczające testowanie rur stalowych - Część 6: Automatyczne pełne badania ultradźwiękowe obwodowe
rury stalowe bezszwowe do wykrywania niedoskonałości poprzecznych.
EN10247-7, Badania nieniszczące rur stalowych - Część 7: Automatyczne badania ultradźwiękowe całej obwodu
Wyroby ze stali niestopowej i spawanej (z wyjątkiem spawanych łukowo pod wodą) do wykrywania
Wzdłużne niedoskonałości.
EN10246-8, Badanie nieniszczące rur stalowych - Część 8: Automatyczne badania ultradźwiękowe spawania
szwy elektrycznie spawanych rur do wykrywania niedoskonałości wzdłużnych.
EN10246-9, Badania nieniszczące rur stalowych - Część 9: Automatyczne badania ultradźwiękowe spawania
szwy z podwodnych rur spawanych łukiem do wykrywania wzdłużnych i/lub
niedoskonałości poprzecznych.
EN10246-10, Badanie nieniszczące rur stalowych - Część 10: Badanie radiograficzne spoiny
Szywka rur automatycznego spawania łukowego do wykrywania wad.
EN10246-14, Badanie nieniszczące rur stalowych - Część 14: Automatyczne badania ultradźwiękowe
Rury stalowe bezszwowe i spawane (z wyjątkiem spawanych łukiem podwodnym) do wykrywania warstw laminowych
niedoskonałości
EN10246-15, Badanie nieniszczące rur stalowych - Część 15: Automatyczne badania ultradźwiękowe taśmy/tablicy
stosowane w produkcji rur stalowych do wykrywania niedoskonałości laminowych
EN10246-16, Badania nieniszczące rur stalowych - Część 16: Automatyczne badania ultradźwiękowe powierzchni
przyległe do szwu spawania spawanych rur stalowych do wykrywania niedoskonałości laminowych
EN10246-17, Badanie nieniszczące rur stalowych - Część 17: Automatyczne badania ultradźwiękowe końców rur
z żeliwa lub stali, o masie nieprzekraczającej 0,01 mm, ale nieprzekraczającej 0,01 mm
EN10256, Badania nieniszczące rur stalowych - Kwalifikacje i kompetencje poziomu 1 i poziomu 2
Personel NDT
-
