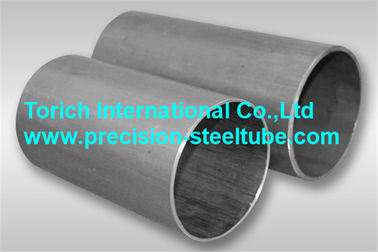

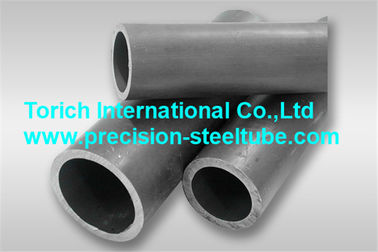

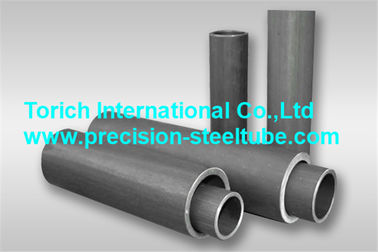

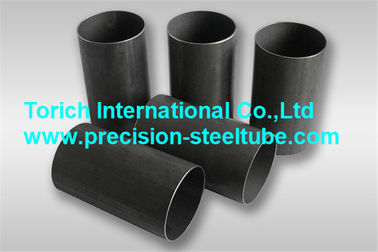

BS6323-6 Rury stalowe zimnogięte z wytrzymałością elektryczną DOM z BK, BKW, GBK, GZF, NBK, NZF
Szczegóły produktu
naciągnięta na stalową rurkę trzpienia
,przeciągnięta przez stalową rurkę trzpienia
BS6323-6 DOM Rury stalowe zakończone na zimno Rury stalowe spawane o odporności elektrycznej z BK, BKW, GBK, GZF, NBK, NZF
Standard: BS6323-6Rury stalowe bezszwowe i spawane do celów motoryzacyjnych, mechanicznych i inżynieryjnych
Część 6: Wymagania szczegółowe dotyczące ścieków stalowych spawanych na zimno (w tym spawanych indukcyjnie) z elektrycznym rezystancją
Zastosowanie:dla przemysłu motoryzacyjnego / do użytku w maszynach / do celów inżynieryjnych mechanicznych i ogólnych
Zakres rozmiarów:O.D.:6-350mm W.T.:1-35mm L:max12000mm
Metody produkcji:
Rury są wytwarzane z płaskiej taśmy walcowanej, spawanej wzdłużnie przez przejście prądu elektrycznego przez krawędzie przylegające bez dodania metalu wypełniającego.
Następnie są normalnie wykończone na zimno zarówno na powierzchni wewnętrznej, jak i zewnętrznej,gdzie dopuszczalne jest zarówno przyczepiona warstwa pozostałego smaru pochodzącego z procesu ciągania, jak i widoczne ślady wewnętrznego zakłócenia spawania.
Jeżeli fosforan lub inne pozostałości są szkodliwe dla późniejszego przetwarzania, ich usunięcie jest przedmiotem umowy między producentem a nabywcą.
Warunki dostawy:
Rury są dostarczane w jednym z następujących warunków:
a.Wyrób wykończony na zimno/twardy (wykończony na zimno zgodnie z rysunkiem): BK
b.Obrobione na zimno/miękkie (lekko obrobione na zimno): BKW
c.Zgrzewane: GBK
d.Gotowane (włączając odkuwanie): GZF
e.Normalizacja: NBK
f.Normalizacja (w tym zmniejszenie skali): NZF
Dopuszcza się, aby rury dostarczane w warunkach GBK i NBK były odbarwione, ale nie powinny zawierać łagodnych łusek.
Jeżeli w warunkach GBK wymagane jest jasne wygrzewanie rur, jest to przedmiotem umowy między nabywcą a producentem.
Badanie:
Badanie spłaszczania
Badanie rozszerzania driftu
Badanie szczelności.
| Skład chemiczny i właściwości mechaniczne | |||||||||||||||||
| Projekt | Zestawy chemiczne (analiza łodyg) | Właściwości mechaniczne | |||||||||||||||
| C | Tak. | Mn | P | S | BKc | BKWc (ukończone na zimno/miękkie) | GBK i GZF (przepalone) | NBK i NZF (normalizowane) | |||||||||
|
| Max. | Max. | Max. | Max. | Max. | - Nie, nie. | Rm | A | - Nie, nie. | Rm | A | Re | Rm | A Min. | Re | Rm | A |
|
| % | % | % | % | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % |
| CEW1a | 0.13 | - Nie. | 0.60 | 0.050 | 0.050 | 320 | 400 | 6 | 245 | 350 | 10 | 150 | 270 | 27 | 155 | 280 | 25 |
| CEW2a | 0.16 | - Nie. | 0.70 | 0.050 | 0.050 | 355 | 420 | 6 | 260 | 370 | 10 | 160 | 300 | 27 | 195 | 320 | 25 |
| CEW3a | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CEW4b | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CEW5b | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 480 | 600 | 4 | 385 | 550 | 6 | - Nie. | - Nie. | - Nie. | 340 | 490 | 20 |
| Tolerancja średnicy | ||
| średnica | Tolerancja | |
| / Przesyłam | Do i włącznie | |
| mm | mm | mm |
| 30 | ± 0.10 | |
| 30 | 50 | ± 0.15 |
| 50 | 70 | ± 0.20 |
| 70 | 90 | ± 0.25 |
| 90 | 110 | ± 0.30 |
| 110 | 130 | ± 0.35 |
| 130 | 160 | ± 0.45 |
| 160 | 190 | ± 0.55 |
| 190 | 220 | ± 0.65 |
| 220 | 250 | ± 0.75 |
| Tolerancja na określonych długościach cięcia | |||
| Określona długość cięcia | Tolerancja ((mm) | ||
| / Przesyłam | do i włącznie | ||
| mm | mm | mm | |
| 500 | + | 2 | |
| - | 0 | ||
| 500 | 2000 | + | 3 |
| - | 0 | ||
| 2000 | 5000 | + | 5 |
| - | 0 | ||
| 5000 | 7000 | + | 10 |
| - | 0 | ||
| 7000 | - Nie. | na podstawie umowy | |
| UWAGA Bardziej szczegółowe tolerancje mogą zostać uzyskane w drodze porozumienia między nabywcą a producentem. | |||
| Odległość między płytami do badania spłaszczenia | |
| Wyznaczenie | Odległość między płytkami |
| % | |
| CEW 1 | 66 |
| CEW 2 | 75 |
| CEW 3 | 85 |
| CEW 4 | 85 |
| CEW 5 | 85 |
| Minimalne rozszerzenie w przypadku badania rozszerzania driftu | ||
| Wyznaczenie | Minimalne rozszerzenie grubości rur | |
| Do 4 mm włącznie | Powyżej 4 mm do 8 mm włącznie | |
| % | % | |
| CEW 1 | 12 | 8 |
| CEW 2 | 12 | 8 |
| CEW 3 | 10 | 6 |
| CEW 4 | 8 | 5 |
| CEW 5 | 8 | 5 |
Uwaga:Specjalna stopa stali jest również dostępna na życzenie klienta.
Do stosowania w:
Publikacje, do których odnosi się:
BS 3601
BS 3602
BS 3603
BS 3604
BS 3605
BS 4360
BS 4848
BS 4848-2
BS 5135
BS 6323
BS 6323-1
BS 6363
ISO 4200
-
