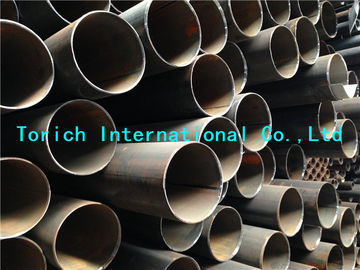

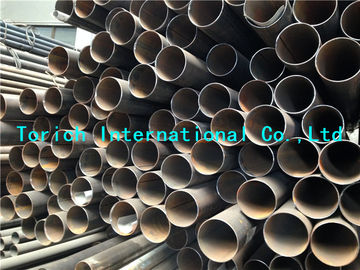

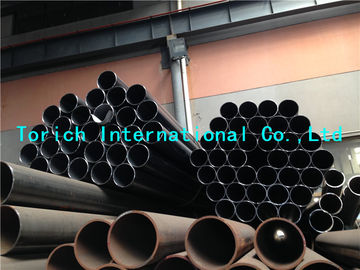

EN10219-2 Stale niestopowe / drobnoziarniste Spawane konstrukcje spawane formowane na zimno
Szczegóły produktu
welded steel pipe
,Spawanie rur stalowych
EN10219-1 EN10219-2 Ściany strukturalne zwalane na zimno z stali niestopowej i stali o drobnych ziarnach
Część 1: Warunki techniczne dostawy
Część 2: Tolerancje, wymiary i właściwości sekcji
Proces wytwarzania strukturalnej sekcji pustych:
Procesy strukturalne są wytwarzane przez spawanie elektryczne lub spawanie łukowe pod wodą bez późniejszej obróbki cieplnej.Procesy wykonane w procesie ciągłym nie mogą zawierać spań używanych do łączenia długości paska przed utworzeniem sekcji pustych., z wyjątkiem tego, że w przypadku przekładni pustej spawanej śrubowo, podwodnie spawanej łukiem (SAW), takie spawania są dozwolone podczas badań zgodnie z pkt 9.4.3.0 EN10219-1, EN10291-2.
Warunki dostawy:
Puszczaste sekcje są dostarczane na zimno bez dalszego obróbki cieplnej z wyjątkiem tego, że szwy spawane może być w stanie spawane lub obróbki cieplnej
UWAGA: W przypadku prześcieradła SAW o średnicy zewnętrznej powyżej 508 mm może być konieczne wykonanie operacji formowania ciepłego, co nie wpływa na właściwości mechaniczne,w celu spełnienia wymogów dotyczących tolerancji pozaokrągłości.
Przystosowanie do galwanizacji na gorąco:
Produkty są odpowiednie do galwanizacji na gorąco.
TABLETA 1 Tolerancje
| Symbol | Jednostka | Definicja |
| B | mm | Nominalna długość boku kwadratowego przekroju pustego.Nominalna długość krótszej strony prostokątnego przekroju pustego |
| C1/C2 | mm | Długość regionu kątowego kwadratowego lub prostokątnego przekroju pustkowego |
| Dmax/Dmin | mm | Maksymalna i minimalna średnica zewnętrzna okrągłego przekroju pustego mierzona w tej samej płaszczyźnie |
| H | mm | Nominalna długość dłuższej strony prostokątnego przecinka pustego |
| M | Kg/m | Masa na jednostkę długości |
| T | mm | Gęstość nominalna |
| O | % | Nieokrąglone |
| T | mm | Gęstość nominalna |
| V | mm | Całkowite zmierzone skręcenie |
TABLETA 2 Tolerancje
| Charakterystyka | Pozostałe, o masie przekraczającej 1 mm | Pozostałe, o masie przekraczającej 1 mm | |
| Wymiary zewnętrzne (D,B i H) | ± 1% przy minimalnym ± 0,5 mm i maksymalnym ± 10 mm | Długość boku (mm) | Tolerancja |
| H,B < 100
100≤H,B≤200 H,B> 200 | ± 1% przy minimalnym ±0,5 mm ± 0,8% ± 0,6% | ||
| Gęstość ((T) | W przypadku D≤406,4 mm: T≤5 mm ±10% T>5 mm ±0,50 mm W przypadku D> 406,4 mm: ± 10% przy maksymalnym rozmiarze 2 mm | T≤5 mm ±10% T>5 mm ±0,50 mm | |
| Nieokrąglone (O) | 2% w przypadku przekładni pustych o stosunku średnicy do grubości nieprzekraczającym 1001 | / | |
| Wylotowość/wypukłość2 | / | Maksymalnie 0,8% przy minimalnej średnicy 0,5 mm | |
| Kwadrat strony | / | 90° ±1° | |
| Profil zewnętrznego narożnika | / | Zob. tabela 3 | |
| Twist ((V) | / | 2 mm plus 0,5 mm/m długości | |
| Prawość | 0.20% całkowitej długości | 0.15% całkowitej długości | |
| Masa ((M) | ± 6% na poszczególnych długościach | ||
W przypadku gdy stosunek średnicy do grubości przekracza 100, uzgadnia się tolerancję na nieokrągłość.
2Przepustność do wypukłości i wypukłości jest niezależna od tolerancji dla wymiarów zewnętrznych.
TABLETA 3 Zewnętrzny profil narożnika
| Gęstość T mm | Profil zewnętrznego rogu C1, C2 lub R1 mm |
| T ≤ 6 6 10 < T | 1.6T do 2.4T 2.0T do 3.0T 2.4T do 3.6T |
Strony nie muszą dotykać łuków kątowych.
TABLETA 4 Tolerancje w zakresie długości①
| Rodzaj długości | Zakres w mm | Tolerancja |
| Długość losowa | 4000 do 16000 z zakresem 2000 na pozycję zamówienia | 10% dostarczonych przewodów może być poniżej minimalnego dla zamówionego zakresu, ale nie mniej niż 75% minimalnego zakresu |
| Przybliżona długość | ≥ 4000 | +50 mm 0 |
| Dokładna długość | < 6000 ≥ 6000 do ≤ 10000 >10000 | +5 mm 0 +15 mm 0 +5 mm +1 mm/m 0 |
1W zapytaniu i zamówieniu nabywca wskazuje rodzaj wymaganej długości oraz wymagany zakres lub długość.
TABLETA 5 Tolerancje wysokości wewnętrznych i zewnętrznych wierzchołków spawania dla przekładni pustych spawanych łukiem zanurzonym
| Gęstość ((T) | Maksymalna wysokość żwiru spawania ((mm) |
| ≤ 14.2 > 14.2 | 3.5 4.8 |
Formy produktów:
CFCHS = okrągła, zewnętrzna sekcja kształtowana na zimno
CFRHS = zimno uformowany kwadratowy lub prostokątny otwór pusty
Charakterystyka:
- Tolerancje wymiarów i kształtów
- Wyciąganie
- Wytrzymałość na rozciąganie
- Wydajność
- Siła uderzenia
- spawalność (skład chemiczny)
Odniesienia normatywne:
EN287-1, Badanie kwalifikacji spawaczy - spawanie fuzyjne - Część 1: Staly
EN10020-1, Materiały metalowe - Badanie rozciągania - Część 1: Metoda badania w temperaturze otoczenia
EN10020:2000Definicja i klasyfikacja klas stali
EN10021:1983Ogólne wymagania techniczne dotyczące dostaw wyrobów stalowych i żelaznych
EN10027-1, Systemy oznaczania stali - Część 1: Nazwiska stali
EN10027-2, Systemy oznaczania stali - Część 2: Systemy numeryczne
EN10045-1, Materiały metalowe - Badanie uderzenia Charpy - Część 1: Metoda badania
EN10052:1993, Słownictwo terminów obróbki cieplnej produktów żelaznych
EN10168, Produkty stalowe - Dokumenty kontrolne - Wykaz informacji i opis
EN10204, Produkty metalowe - Rodzaje kontroli i opis
EN10219-2:2006, Profili strukturalnych, zwalanych na zimno, z stali niestopowej i stali drobnych ziaren - Część 2: Tolerancje, wymiary i właściwości sekcji
EN10246-3, Badanie nieniszczące rur stalowych - Część 3: Automatyczne badania prądu wirusowego rurociągów stalowych bezszwowych i spawanych (z wyjątkiem spawanych łukiem podwodnym) w celu wykrycia niedoskonałości.
EN10246-5, Badanie nieniszczące rur stalowych - Część 5:Automatyczne badanie wycieku pełnego obwodowego przetwornika magnetycznego/pływu rurociągów ferromagnetycznych ze stali bezszwowej i spawanej (z wyjątkiem spawanej łukiem podwodnym) w celu wykrycia niedoskonałości wzdłużnych
EN10246-8, Badanie nieniszczące rur stalowych - Część 8: Automatyczne badania ultradźwiękowe szwu spawania elektrycznie spawanych rur stalowych w celu wykrycia niedoskonałości wzdłużnych
EN10246-9, Badanie nieniszczące rur stalowych - Część 9:Automatyczne badanie ultradźwiękowe szwu spawania podwodnych rur stalowych spawanych łukowo w celu wykrycia niedoskonałości wzdłużnych i/lub poprzecznych
EN10246-10, Badanie nieniszczące rur stalowych - Część 10: Badanie radiograficzne szwu spawania rurociągów stalowych spawanych łukiem automatycznego fuzji w celu wykrycia wad
EN1056, Badanie nieniszczące rur stalowych - Kwalifikacja i kompetencje personelu ds. badań nieniszczących poziomów 1 i 2
CR 10261, informacja ECISS Okrągło 11 - Żelazo i stal - Przegląd dostępnych metod analizy chemicznej
EN10266:2003Rury stalowe, łączniki i konstrukcje stalowe - Symbole i definicje terminów stosowanych w standardach produktów
EN ISO 377, Stali i wyrobów stalowych - Umieszczenie i przygotowanie bezszwowych i próbnych elementów do badań mechanicznych (ISO 377: 1997)
EN ISO 643, Staly - Mikrograficzne określenie wielkości widocznego ziarna (ISO 643:2003)
EN ISO 2566-1, Staly - Konwersja zaworów przedłużających - Część 1: Staly węglowe i nisko stopniowe (ISO 2566-1:1984),
EN ISO 9001:2000Systemy zarządzania jakością - Wymagania (ISO9001:2000)
EN ISO 14284, Stal i żelazo - pobieranie próbek i przygotowywanie próbek do celów określenia składu chemicznego (ISO 14284:1996)
EN ISO 15607, Specyfikacja i kwalifikacja procedur spawania materiałów metalicznych - Zasady ogólne (ISO 15607:2003)
EN ISO 15609-1, Specyfikacja i kwalifikacja procedur spawania materiałów metalicznych - Specyfikacja procedury spawania - Część 1: spawanie łukowe (ISO 15609-1:2004)
EN ISO 15614-1, Specyfikacja i kwalifikacja procedur spawania materiałów metalicznych - Badanie procedury spawania - Część 1:Włóknowanie łukowe i gazowe stali oraz łukowanie niklu i stopów niklu (ISO 15614-1): 2004)
-
