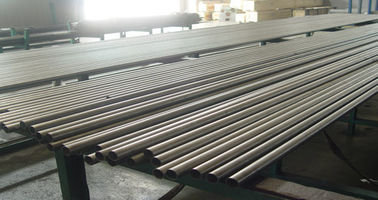

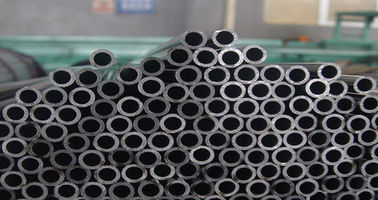

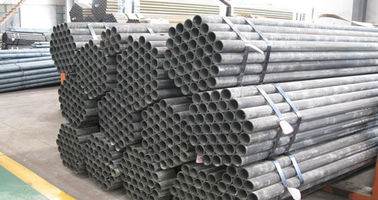

SAE J524 Rura stalowa bez szwu ciągniona na zimno precyzyjnie do pojazdu z certyfikatem ISO 9001
Szczegóły produktu
precision seamless pipe
,precision pipes and tubes
SAE J524 Bezszwowa, zimno ciągnięta precyzyjna rurka stalowa do pojazdów z certyfikatem ISO 9001
Szybki szczegół:
Standard: SAE J524 Bezszwowe rurki stalowe
J524 Bezszwowe rury z stali o niskiej zawartości węgla podgrzewane do gięcia i spalania
SAE J524 Bezszwowa, zimno ciągnięta precyzyjna rurka stalowa do pojazdów
Zakres rozmiarów:
Przesada: 6-88,9 mm.
W.T.:1-15 mm
L: według zamówienia klienta
Zastosowanie:do gięcia i płukania części samochodowych
Produkcja:
Rurka jest wielkości ciągniętej na zimno i po formowaniu jest grzana w taki sposób, aby uzyskać produkt gotowy.
spełniające wymagania SAE J524 i wymagania klienta.
Wymiary i tolerancje
| Tabela 1 - Tolerancja zewnętrznej średnicy rur | |||||||
| Nominalne przewody OD mm | Tolerancja ± mm | ||||||
| Do 25.4 | 0.10 | ||||||
| Powyżej 25,4 do 38,1 włącznie | 0.15 | ||||||
| Powyżej 38,1 do 50,8 włącznie | 0.20 | ||||||
| Powyżej 50,8 do 88,9 włącznie | 0.25 | ||||||
| Tolerancja WT nie przekracza 10% | |||||||
Materiał:
Rury wykonane ze stali niskoemisyjnej o następującym składzie chemicznym.
| Tabela 2 - Wymogi chemiczne | |||||||
| Elementy | % | ||||||
| Węgiel | 0.18 max. | ||||||
| Mangan | 0.30 do 0.60 | ||||||
| Fosforprys | 0.040 maks. | ||||||
| Siarka | 0.050 maks. | ||||||
Właściwości mechaniczne:
Gotowe rurki mają właściwości mechaniczne określone w poniższej tabeli:
| Tabela 3 - WŁASNOŚCI MEKANICzne | |||||||
| Właściwości | Wartość | ||||||
| Siła wydajności, min. | 170 Mpa | ||||||
| Ultimate Strenth, min. | 310 Mpa | ||||||
| Wyciąganie w 50 mm, min | 30% | ||||||
| Twardość (Rockwell B),max | 65.00 | ||||||
Jakość:
Długość gotowej rury jest stosunkowo prosta i ma gładkie końce wolne od grzybów.
Rury są wolne od skał i szkodliwych wad i mają wykończenie w stylu rzemieślniczym.
Niedoskonałości powierzchniowe, takie jak ślady obróbki, ślady matrycy lub płytkie otwory, nie są uważane za szkodliwe.
wady, pod warunkiem że niedoskonałości są w granicach dopuszczalności określonych dla średnicy i grubości ściany.
Nie jest konieczne usuwanie takich niedoskonałości powierzchniowych.
Wymogi dotyczące wydajności:
Gotowe rurki spełniają zadowalająco następujące badania wydajności w SAE J1677
- Badanie spłaszczania
- Badanie zapłonu
- Badanie odwrotnego spłaszczania
- Badanie rozszerzenia
- Badanie twardości
- Badanie rozciągania
- Badanie wydłużenia
- Badanie odporności na ciśnienie
Publikacje SAE dla powiązanych norm:
SAE J409 Analiza produktu - dopuszczalne odmiany określonej analizy chemicznej ciepła lub odlewu
Wlewy ze stali
SAE J1677 Badania i procedury dla rur stalowych i miedzianych z niklem
Wyroby hydrauliczne do rur SAE J514
SAE J533 Światła dla rur
SAE J1065 Normalne ciśnienie robocze odniesienia dla rur hydraulicznych ze stali
Wyroby o masie nieprzekraczającej 1 mm
SAE J2551 Zalecane praktyki dla zastosowań w rurkach metalowych o przewodzie płynnym
SAE J2592 Rury ze stali węglowej do ogólnego użytku - zrozumienie nieniszczącego badania węgla
Rury stalowe
SAE J2658 Zespoły przewodników rur metalowych do zasilania płynami i ogólnego użytku - Metody badawcze
do zespołów rur metalowych o napędze płynu hydraulicznego
Publikacje ASTM:
ASTM A513 Pręty z walcowanego węgla i stali stopowej o odporności elektrycznej
Standardowa specyfikacja ASTM A519 dla bezszwowych rur mechanicznych z węgla i stali stopowej
ASTM A450/ A-450M Standardowe specyfikacje ogólnych wymagań dla węgla, stopów ferrytowych i
Rury ze stali stopowej austenitycznej
Publikacje ISO:
ISO 3304 Precyzyjne rury stalowe bezszwowe z prostym końcem, warunki techniczne dostawy
ISO 5598 Systemy i komponenty zasilania płynami - Słownik
ISO 8434-2 Połączenia rur metalowych do zasilania płynami i ogólnego użytku - Część: 2 37°
ISO 8434-3 Połączenia rur metalowych do zasilania płynami i ogólnego użytku - Część 3: łączniki ORFS
ISO 10583 Moc płynu hydraulicznego - Metody badań dla połączeń rur
ISO 10763 Wyposażenie płynów hydraulicznych - Rury stalowe o prostym końcu, bezszwowe i spawane - Wymiary i rozmiary
nominalne ciśnienie robocze.
-
