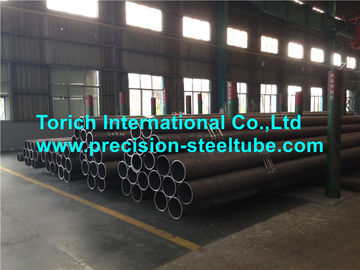

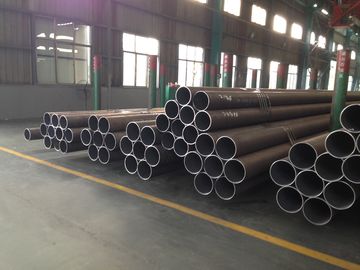

BS6323-3 Rura stalowa bez szwu, rurka bez szwu wykończona na gorąco / Stal walcowana na gorąco
Szczegóły produktu
Rur bez szwu ze stali
,precyzyjne rury ze stali nierdzewnej
BS6323-3 HFS3 HFS4 HFS5 HFS8 Gorąco wykończone rury bezszwowe/walcowane ze stali, rury samochodowe
Standardowy:BS6323-3 Rury stalowe bezszwowe i spawane do celów motoryzacyjnych, mechanicznych i inżynieryjnych
Część trzecia:Wymogi szczegółowe dotyczące ciepło wykończonych rur bezszwowych ze stali
Zastosowanie:dla przemysłu motoryzacyjnego / do użytku w maszynach / do celów inżynieryjnych mechanicznych i ogólnych
Zakres wielkości: O.D.:6-280mm W.T.:1-30mm L:max12000mm
Metody produkcji:
Rury są wytwarzane bezproblemowo.
Warunek dostawy:
Rury są dostarczane w stanie gotowym na gorąco
Uwaga: W zależności od wyboru producenta może być przeprowadzona normalizacja lub inna obróbka cieplna.
| Projekt | Zestawy chemiczne (analiza łodyg) | Właściwości mechaniczne | ||||||
| C | Tak. | Mn | P | S | Re | Rm | A | |
| Max. | Max. | Max. | ||||||
|
| % | % | % | % | % | N/mm2 | N/mm2 | % |
| HFS 3 | 0.20 max. | 0.35 | 0.90Max. | 0.050 | 0.050 | 215 | 360 | 24 |
| HFS 4 | 0.25 max. | 0.35 | 1.20Max. | 0.050 | 0.050 | 235 | 410 | 22 |
| HFS5ab | 0.23 max. | 0.50 | 1.50Max. | 0.050 | 0.050 | 340 | 490 | 20 |
| HFS 8 | 0.40 do 0.55 | 0.35 | 0.50 do 0.90 | 0.050 | 0.050 | 340 | 540 | 18 |
UWAGA:Z wyjątkiem klasy 8,welding of tubes of these grades does not require special techniques but care should be taken and welding should be carried out in accordance with the guidance given in the appropriate British Standards for welding, np. BS 5135.
Spawanie klasy 8 może wymagać zastosowania specjalnych technik. Do tej klasy można dodać elementy rafinacji ziarna według wyboru producenta.
W przypadku grubości przekraczającej 30 mm dopuszcza się zmniejszenie minimalnej wytrzymałości wydajności o 5 N/mm2".
| Średnica zewnętrzna | Gęstości | |||||||
| Minimalna grubość | Gęstości powszechnie stosowane | maksymalna grubość | ||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 33.7 | 3.2 | 3.2 | 4.0 | 5.0 |
|
|
| 6.3 |
| 38.0 | 3.2 | 3.2 | 4.0 | 5.0 | 5.6 |
|
| 6.3 |
| 42.4 | 3.2 | 3.2 | 4.0 | 5.6 |
|
|
| 7.1 |
| 48.3 | 3.2 | 3.2 | 4.0 | 5.0 | 5.6 |
|
| 7.1 |
| 60.3 | 3.2 | 4.5 | 5.0 | 5.6 | 6.3 |
|
| 11 |
| 76.1 | 3.2 | 4.5 | 5.6 | 6.3 |
|
|
| 12.5 |
| 88.9 | 4.0 | 4.5 | 5.0 | 5.6 | 6.3 |
|
| 16 |
| 101.6 | 4.5 | 5.0 | 5.6 | 6.3 |
|
|
| 16 |
| 114.3 | 4.5 | 5.0 | 5.6 | 6.3 | 8.0 |
|
| 28 |
| 127.0 | 4.5 | 5.0 | 5.6 | 6.3 | 8.0 |
|
| 28 |
| 139.7 | 4.5 | 5.0 | 5.6 | 6.3 | 8.0 | 10.0 |
| 32 |
| 168.3 | 5.0 | 5.0 | 5.6 | 6.3 | 7.1 | 8.0 | 10.0 | 40 |
| 193.7 | 5.0 | 5.6 | 6.3 | 8.0 | 10.0 | 12.5 |
| 45 |
| 219.1 | 5.0 | 5.6 | 6.3 | 8.0 | 10.0 | 12.5 |
| 55 |
| 244.5 | 6.3 | 6.3 | 7.1 | 8.0 | 10.0 | 12.5 |
| 60 |
| 273 | 6.3 | 6.3 | 7.1 | 8.0 | 10.0 | 12.5 |
| 70 |
| 323.9 | 6.3 | 6.3 | 7.1 | 8.0 | 10.0 | 12.5 |
| 80 |
| 355.6 | 8.0 | 8.0 | 10.0 | 12.5 |
|
|
| 90 |
| 406.4 | 8.0 | 10.0 | 12.5 |
|
|
|
| 100 |
| 457 | 9.5 | 10.0 | 12.5 |
|
|
|
| 100 |
UWAGA Inne niż wymienione średnice i grubości zewnętrzne są dostępne na podstawie umowy między nabywcą a producentem.W przypadku właściwości sekcji, w tym masy na jednostkę długości,patrz załącznik B do BS 6323-1:1982
Uwaga: Zgodnie z życzeniem klienta dostępna jest również specjalna stopa stali.
Publikacje, do których odnosi się:
BS3601,Rury stalowe do celów ciśnieniowych: stali węglowej o określonych właściwościach w temperaturze pokojowej
BS 3602,Specyfikacje rurociągów stalowych do celów ciśnieniowych: stali węglowej i manganu węglowego o określonych właściwościach podwyższonych temperatur.
BS 3603, Specyfikacja dla rur stalowych i rurociągów do celów ciśnieniowych: stali węglowej i stopowej o określonych właściwościach niskotemperaturowych
BS3604,Specyfikacja dla rur stalowych do celów ciśnieniowych: stal stopowa ferrytowa o określonych właściwościach podwyższonych temperatur.
BS3605, Bezszwowe i spawane rury austenityczne ze stali nierdzewnej i rury stalowe do zastosowań ciśnieniowych
BS4360, Specyfikacja dla stali konstrukcyjnej spawalnej
BS4848, Profili stalowych konstrukcyjnych walcowanych na gorąco
BS4848-2,Sekcje puste
BS5135, Spawanie łukowe metalu ze stali węglowej i manganu węglowego
BS6323Specyfikacja dla bezszwowych i spawanych rur stalowych do celów motoryzacyjnych, mechanicznych i inżynieryjnych
BS6323-1, Ogólne wymagania
-
