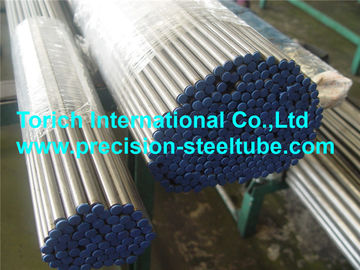

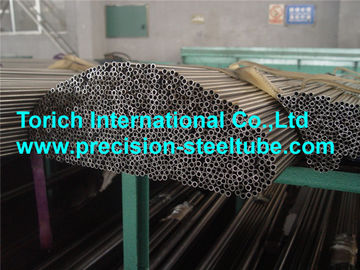

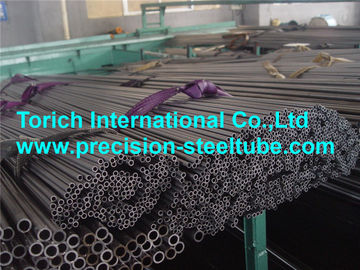

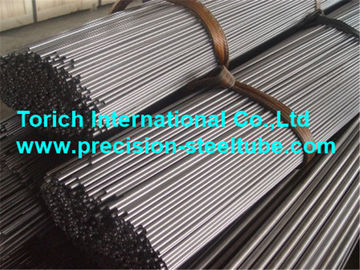

BS6323-4 Rury stalowe bez szwu z wykończeniem na zimno Klasa CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4
Szczegóły produktu
precyzyjne rury ze stali nierdzewnej
,rury bez szwu ze stali węglowej
BS6323-4 BK BKW GBK NBK GZF NZF Zimnie wykończone rury stalowe bezszwowe klasy CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4
Standard: BS6323-4Rury stalowe bezszwowe i spawane do celów motoryzacyjnych, mechanicznych i inżynieryjnych
Część 4: Wymagania szczegółowe dotyczące rury bezszwowej ze stali wykończonej na zimno
Zastosowanie:dla przemysłu motoryzacyjnego / do użytku w maszynach / do celów inżynieryjnych mechanicznych i ogólnych
Zakres rozmiarów:O.D.:6-280mm W.T.:1-30mm L:max12000mm
Metody produkcji:
Rury są wytwarzane bez szwu i są wykończone na zimno.
Dozwolone jest, aby na powierzchni wewnętrznej i zewnętrznej rur zakończonych na zimno znajdowała się przyklejona warstwa pozostałości do późniejszego przetwarzania,wówczas ich usunięcie jest przedmiotem umowy między producentem a nabywcą..
Warunki dostawy:
Rury są dostarczane w jednym z następujących warunków:
a.Wyrób wykończony na zimno/twardy (wykończony na zimno zgodnie z rysunkiem): BK
b.Obrobione na zimno/miękkie (lekko obrobione na zimno): BKW
c.Zgrzewane: GBK
d.Gotowane (włączając odkuwanie): GZF
e.Normalizacja: NBK
f.Normalizacja (w tym zmniejszenie skali): NZF
Badania:
Badania spłaszczania
Badanie szczelności przecieków - badanie prądu Eddy
| Projekt | Zestawy chemiczne (analiza łodyg) |
|
|
| |||
| C | Tak. | Mn | Pmax. | Smax. | Kr | Mo. | |
|
| % | % | % | % | % | % | % |
| CFS 3 | 0Maksymalnie.20. | 0.35 max. | 0.90 max. | 0.050 | 0.050 | - Nie. | - Nie. |
| CFS 3Aa | 0Maksymalnie.20. | 0.10 do 0.35 | 0.60 do 1.00 | 0.050 | 0.050 | - Nie. | - Nie. |
| CFS 4 | 0.25 max. | 0.35 max. | 1Maksymalnie.20. | 0.050 | 0.050 | - Nie. | - Nie. |
| CFS 5b | 0.23 max. | 0.50 maksymalnie. | 1.50 max. | 0.050 | 0.050 | - Nie. | - Nie. |
| CFS | 0.30 do 0.40 | 0.35 max. | 0.50 do 0.90 | 0.050 | 0.050 | - Nie. | - Nie. |
| CFS | 0.20 do 0.30 | 0.35 max. | 1.20 do 1.50 | 0.050 | 0.050 | - Nie. | - Nie. |
| CFS 8d | 0.40 do 0.55 | 0.35 max. | 0.50 do 0.90 | 0.050 | 0.050 | - Nie. | - Nie. |
| CFS | 0.29 max. | 0.35 max. | 1.50 max. | 0.050 | 0.050 | - Nie. | 0.15 do 0.25 |
| CFS 10 | 0.26 max. | 0.35 max. | 0.80 max. | 0.050 | 0.050 | 0.80 do 1.20 | 0.15 do 0.30 |
| CFS 11 | 0.45 max. | 0.35 max. | 1.00 maks. | 0.050 | 0.050 | 0.80 do 1.20 | 0.15 do 0.30 |
Projekt naród | BKc (ukończone na zimno/twardy) | BKWc ((wykończone na zimno/miękkie)) | GBK i GZF ((przegrane) | NBK i NZF (normalizowane) | ||||||||
| Remin. | Rmmin. | Amin, proszę. | Remin. | Rmmin. | Amin, proszę. | Remin. | Rmmin | Amin, proszę. | Remin. | Rmmin. | Amin, proszę. | |
| N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | |
| CFS3 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CFS3Aa | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CFS4 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CFS5b | 480 | 600 | 4 | 385 | 550 | 6 | - Nie. | - Nie. | - Nie. | 340 | 490 | 20 |
| CFS6 | 470 | 590 | 5 | 350 | 540 | 7 | 300 | 440 | 22 | 280 | 460 | 21 |
| CFS7 | 560 | 700 | 4 | 460 | 650 | 7 | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. |
| CFS8d | 575 | 720 | 4 | 470 | 670 | 6 | 300 | 510 | 20 | 340 | 540 | 18 |
| CFS9 | 575 | 720 | 4 | 470 | 670 | 6 | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. |
| CFS10 | 575 | 720 | 4 | 470 | 670 | 6 | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. |
| CFS11 | 575 | 720 | 4 | - Nie. | 670 | 6 | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. |
"UWAGA Spawanie rur klasy 3,3A i 5 nie wymagają specjalnych technik, ale należy zachować ostrożność i spawanie należy wykonywać zgodnie z wytycznymi podanymi w odpowiedniej brytyjskiej normie spawania,np. BS 5135.Spojenie innych przedstawionych klas może wymagać specjalnych technik.
aKlasa 3A jest odpowiednia do twardzenia obudowy.
bElementy rafinacji ziarna mogą być dodawane według wyboru producenta.
cJeśli rury w warunkach BK i GKW są następnie spawane, spawane lub podgrzewane, właściwości mechaniczne w strefie dotkniętej ciepłem mogą zostać zmniejszone do tych podanych w warunkach dostawy GBK lub NBK.
dStała w zakresie wskazanym, ale zgodnie ze składem chemicznym BS 970-1, może być dostarczana, jeśli uzgodnione w momencie zamówienia lub zapytania".
Publikacje dotyczące:
BS970,Specyfikacja dla stali wytwarzanej do celów inżynieryjnych mechanicznych i pokrewnych
BS970-1,Ogólna procedura kontroli i badań oraz szczególne wymagania dotyczące stali węglowej, manganu węglowego, stopów i stali nierdzewnej
BS3601,Specyfikacja dla rur stalowych do zastosowań ciśnieniowych: stal węglowa i węglowo-manganowa o określonych właściwościach podwyższonych temperatur.
BS 3603, Specyfikacja dla rur stalowych i rurociągów do celów ciśnieniowych: stali węglowej i stopowej o określonych właściwościach niskotemperaturowych
BS3604,Specyfikacja dla rur stalowych do celów ciśnieniowych: stal stopowa ferrytowa o określonych właściwościach podwyższonych temperatur.
BS3605, Bezszwowe i spawane rury austenityczne ze stali nierdzewnej i rury stalowe do zastosowań ciśnieniowych
BS4360, Specyfikacja dla stali konstrukcyjnej spawalnej
BS4848, Profili konstrukcyjnych walcowanych na gorąco ze stali
BS4848-2,Sekcje puste
BS5135, Spawanie łukowe metalu ze stali węglowej i manganu węglowego
BS6323Specyfikacja dla bezszwowych i spawanych rur stalowych do celów motoryzacyjnych, mechanicznych i inżynieryjnych
BS6323-1, Ogólne wymagania
ISO 4200,Rury stalowe bez końca, spawane i bez szwu - ogólne tabele wymiarów i mas na jednostkę długości
-
