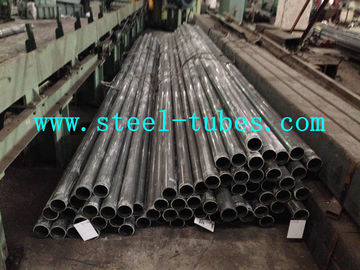

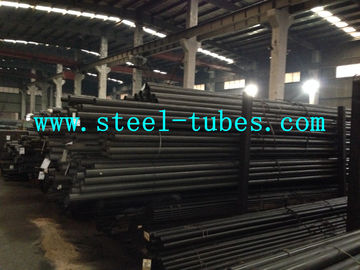

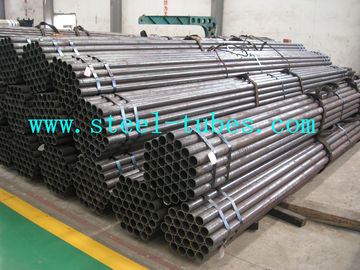

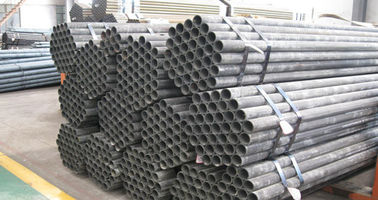

Spawane elektrycznie rury stalowe BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5
Szczegóły produktu
welded steel pipe
,Spawanie rur stalowych
BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5 Przewody stalowe spawane o odporności elektrycznej
Standard: BS6323-5 Bezszwowe i spawane rurki stalowe do celów motoryzacyjnych, mechanicznych i inżynieryjnych
Część 5: Wymagania szczegółowe dotyczące rur stalowych spawanych (w tym indukcyjnych) o oporze elektrycznym
Stopień stali:ERW1 ERW2 ERW3 ERW4 ERW5
Zastosowanie:dla przemysłu motoryzacyjnego / do użytku w maszynach / do celów inżynieryjnych mechanicznych i ogólnych
Zakres rozmiarów:O.D.:6-350mm W.T.:1-30mm L:max12000mm
Stopień stali i skład chemiczny:
| Projekt | Zestawy chemiczne (analiza łodyg) | Właściwości mechaniczne | |||||||||||||
| C | Tak. | Mn | P | S | KM (w stanie spawanym) | GMK i GZF (przegrane) | NKM i NZF(normalizacja) | ||||||||
| Max. | Max. | Max. | Max. | Max. | Re | Rm | A | A | Re | Rm | A | Re | Rm | A | |
|
|
|
|
|
| D/a≤ | D/a> | |||||||||
| % | % | % | % | % | N/m | N/m | % | % | N/m | N/m | % | N/m | N/m | % | |
| ERW 1 | 0.13 | - Nie. | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | - Nie. | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | - Nie. | - Nie. | 340 | 490 | 20 |
| Średnica | Tolerancja | |||
| 1 | 2 | 3 | ||
| / Przesyłam | Do i włącznie | Warunek KM D/a | GKM, GZF,NKM, NZF warunek 20| | |
| ≤ 40 GKM,GZF, | ||||
| NKM, warunek NZF≤20 | ||||
| mm | mm | mm | mm | mm |
| 20 | ± 0.12 | ± 0.18 | ± 0.24 | |
| 20 | 30 | ± 0.15 | ± 0.22 | ± 0.30 |
| 30 | 50 | ± 0.20 | ± 0.30 | ± 0.40 |
| 50 | 70 | ± 0.25 | ± 0.37 | ± 0.50 |
| 70 | 90 | ± 0.30 | ± 0.45 | ± 0.60 |
| 90 | 110 | ± 0.35 | ± 0.52 | ± 0.70 |
| 110 | 130 | ± 0.45 | ± 0.68 | ± 0.90 |
| 130 | 150 | ± 0.55 | ± 0.82 | ± 1.10 |
| 150 | 170 | ± 0.65 | ± 0.97 | ± 1.30 |
| 170 | ± 0,75% zewnętrznego | ± 1% średnicy zewnętrznej | ±1,5% średnicy zewnętrznej | |
| średnica | ||||
Uwaga: Zgodnie z życzeniem klienta dostępna jest również specjalna stopa stali.
-
