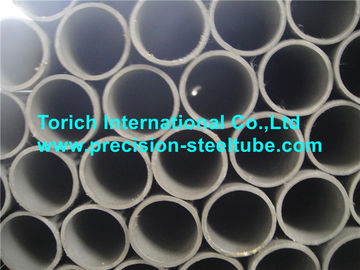

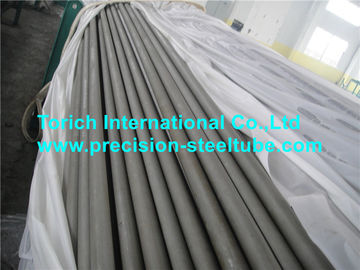

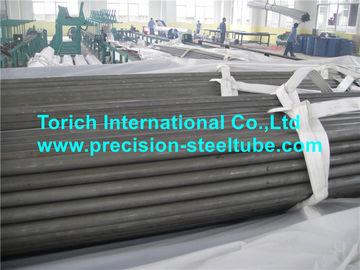

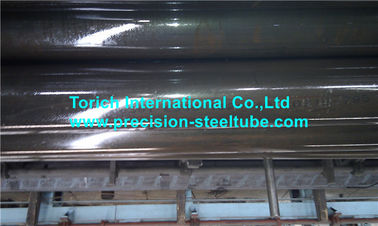

Hydrauliczna i pneumatyczna stalowa rura ciągniona na zimno EN10305-4 E215 E235 E355
Szczegóły produktu
Rur bez szwu ze stali
,rury bez szwu ze stali węglowej
EN10305-4 E215 E235 E355 Rury hydrauliczne i pneumatyczne bezszwowe ciągnięte na zimno
Norma: EN10305-4 Bezszwowe rurki ciągnięte na zimno do systemów hydraulicznych i pneumatycznych
Rury stalowe do zastosowań precyzyjnych.Uwarunkowania techniczne dostawy
Zastosowanie:do układów napędowych hydraulicznych i pneumatycznych
Zakres rozmiarów:Przesada: 6-80 mm W.T.:00,5-12,5 mm L: maks 12000 mm
Proces produkcji:
Proces produkcji stali:
Proces produkcji stali zależy od uznania producenta
Stal jest całkowicie martwa.
Warunki produkcji i dostawy rur:
Rury są wytwarzane z gotowych na gorąco rur bezszwowych poprzez obróbkę na zimno.
Obróbka na zimno jest również stosowana, gdy potrzebna jest rzeczywista produkcja.
Rury są dostarczane w warunkach dostawy +N, co oznacza, że po ostatniej operacji ciągnięcia na zimno rury są normalizowane w kontrolowanej atmosferze.
Pozorność rurki:
Zarówno wewnętrzne, jak i zewnętrzne wykończenie powierzchni rur jest gładkie po formowaniu na zimno, a także po zabiegu termicznym z normalizacją. Jakość powierzchni będzie bez grzbietów, wgniecenie lub płytkie rowki.
Rurka ma gładką powierzchnię zewnętrzną i wewnętrzną o grubości Ra≤ 4 μm
Zmniejszona grubość Ra ≤ 2 μm jest wykonalna dla powierzchni wewnętrznej, najlepszą grubość ID możemy osiągnąć 0,4-0,8 μm tylko poprzez ciągnięcie na zimno.
Stopień stali i skład chemiczny:
| Stopień stali | C | Tak. | Mn | P | S | Al. | |
| Nazwa stali | Liczba stali | maks. | maks. | maks. | maks. | maks. | min |
| E215 | 1.0212 | 0.10 | 0.05 | 0.70 | 0.025 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | - |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | - |
| Dopuszczalne odchylenia analizy produktu od określonych limitów podanych w tabeli 1 | |||||||
| Elementy | Określona granica analizy odlewu % masy | Dopuszczalne odchylenie od analiza produktu % masy | |||||
| C | ≤ 0.22 | +0.07 | |||||
| Tak. | ≤ 0.55 | +0.05 | |||||
| Mn | ≤ 1.60 | +0.1 | |||||
| P | ≤ 0.025 | +0.005 | |||||
| S | ≤ 0.015 | +0.003 | |||||
| Al. | ≤ 0.025 | -...0.005 | |||||
| Właściwości mechaniczne w temperaturze pokojowej | |||||||
| Stopień stali | Siła wydajności ReH min Mpa | Siła naciągu Rm min Mpa | Wydłużenie A min % | ||||
| Nazwa stali | Stali Nubmer | ||||||
| E215 | 1.0212 | 215 | 290-430 | 30 | |||
| E235 | 1.0308 | 235 | 340-480 | 25 | |||
| E355 | 1.0580 | 355 | 490-630 | 22 | |||
Metody badań:
Badanie rozciągania
Badanie spłaszczania
Badanie rozszerzania driftu
Kontrola wymiarów
Badanie wzrokowe
Badanie szczelności
Odniesienia normatywne:
EN10002-1, Materiały metalowe- Badanie rozciągania- Część 1: Metoda badania w temperaturze otoczenia
EN10020, Definicja i klasyfikacja klas stali
EN10021, Ogólne wymagania techniczne dotyczące dostaw wyrobów ze stali i żelaza.
EN10027-1, Systemy oznaczania stali - Część 1: Nazwiska stali, główne symbole.
EN10027-2, Systemy oznaczania stali l- Część 2: System liczbowy
EN10052, Słownictwo terminów obróbki cieplnej produktów żelaznych
EN10204, Produkty metalowe - Rodzaje dokumentów kontrolnych
EN10233 Materiały metalowe - Rurka - Badanie spłaszczania
EN10234, Materiały metalowe - Rurka - Badanie rozszerzania się na drifcie
EN10246-1, Badanie nieniszczące rur stalowych - Część 1:Automatyczne badanie elektromagnetyczne bezszwowych i spawanych (z wyjątkiem spawanych łukiem podwodnym) rur ferromagnetycznych ze stali do weryfikacji hydraulicznej szczelności
EN10256, Badania nieniszczące rur stalowych - Kwalifikacja i kompetencje personelu ds. badań nieniszczących poziomów 1 i 2
EN ISO 377, Stal i wyroby ze stali - Umieszczenie i przygotowanie próbek i próbek do badań mechanicznych (ISO 377:1997)
EN ISO 2566-1, Stali - Konwersja wartości wydłużenia - Część 1: Stali węglowe i nisko stopniowe (ISO 2566-1:1984)
ENV10220, Rury stalowe bezszwowe i spawane - wymiary i masy na jednostkę długości.
EN10266 Rury, akcesoria i strukturalne prześcieradła stalowe - Definicja i symbole stosowane w normach produktowych
-
