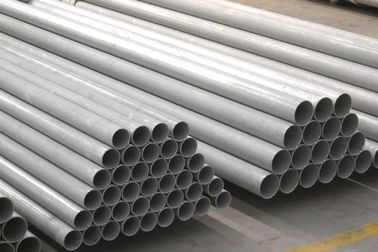

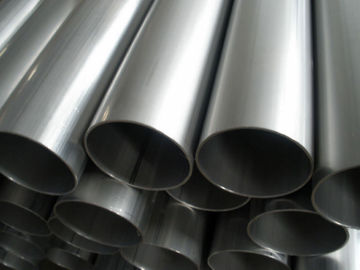

Spawana austenityczna rura ze stali nierdzewnej do rurowych podgrzewaczy wody zasilającej
Szczegóły produktu
stainless steel round tube
,Rura ze stali nierdzewnej o dużej średnicy
ASTM A688 TP304/304L/304LN, TP316/316L/316LNWyroby ciepłownicze ze stali nierdzewnej austenitycznej
Zakres rozmiarów:
O.D.: 4,0-230 mm W.T.:1-30 mm L: według wymagań klienta
Materiał i produkcja:
Rury wykonane są z stali walcowanej płasko przez proces automatycznego spawania.
Po spawaniu i przed ostateczną obróbką cieplną rurki są wyciągane na zimno lub walcowane na zimno
Rury są gotowe do zgięcia po wygrzaniu, zgodnie z rysunkiem i projektem klienta.
Warunki powierzchni:
Rury są nakręcone kwasem azotowym i kwasem fluorowodnym.
Świetne wygrzewanie.
Wymóg mechaniczny
| Klasa: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
| Zjednoczone Narody | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
| C, maks. | 0.08 | 0.035 | 0.035 | 0.080 | 0.035 | 0.035 | 0.035 | 0.08 | 0.080 |
| Mn, maks. | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11.5-14.5 | 2.00 |
| P, maks. | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 |
| S, maksymalnie | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| Tak, maksymalnie | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| Ni | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 16.0-18.0 | 17.0-19.0 | 18.0-20.0 |
| Kr | 8.0-11.0 | 8.0-13.0 | 8.0-12.0 | 11.0-14.0 | 10.0-14.0 | 11.0-14.0 | 11.0-14.0 | 2.3-3.7 | 8.0-18.0 |
| Mo. | - Nie. | - Nie. | - Nie. | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | - Nie. | - Nie. |
| Azot | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. |
| Miedź | - Nie. | - Nie. | - Nie. | - Nie. | - Nie. |
|
|
|
|
| Klasa: | TP316N | - Nie. | - Nie. | - Nie. | - Nie. |
| Zjednoczone Narody | S31651 | N08367 | N08926 | S31254 | S32654 |
| C, maks. | 0.070 | 0.030 | 0.020 | 0.020 | 0.020 |
| Mn, maks. | 2.00 | 2.00 | 2.00 | 1.00 | 2.0-4.0 |
| P, maks. | 0.045 | 0.040 | 0.030 | 0.030 | 0.030 |
| S, maksymalnie | 0.030 | 0.030 | 0.010 | 0.100 | 0.005 |
| Tak, maksymalnie | 4.8-6.0 | 1.00 | 0.50 | 0.80 | 0.50 |
| Ni | 9.58.0 | 20.0-22.0 | 24.0-26.0 | 19.5-20.5 | 21.0-23.0 |
| Kr | 19.0-22.0 | 23.5-25.5 | 19.0-21.0 | 17.5-18.5 | 24.0-25.0 |
| Mo. | 0.30-1.50 | 6.0-7.0 | 6.0-7.0 | 6.0-6.5 | 7.0-8.0 |
| Azot | - Nie. | - Nie. | - Nie. | - Nie. | 0.45-0.55 |
| Miedź | - Nie. | - Nie. | - Nie. | 0.30-0.60 |
Wymagania dotyczące rozciągania
| Klasa i UNS | Wytrzymałość na rozciąganie min ksi [Mpa] | Siła wydajności min ksi [Mpa] | Wydłużenie w 2in lub 50mm min % | ||||||
| 304, 316 S30400, S31600 | 75 [515] | 30 [205] | 35 | ||||||
| 304L, 316L S30403, S31603 | 70 [485] | 25 [175] | 35 | ||||||
| XM-29 S24000 | 100 [690] | 55 [380] | 35 | ||||||
| 304N, 316N S30451, S31651 | 80 [550] | 35 [240] | 20 | ||||||
| 304LN, 316LN S30453, S31653 | 75 [515] | 30 [205] | 35 | ||||||
| N08367 t≤0.187 | 100 [690] | 45 [310] | 30 | ||||||
| N08367 t> 0.187 | 95 [655] | 45 [310] | 30 | ||||||
| N08926 | 94 [650] | 45 [310] | 35 | ||||||
| S31254 t≤0.187 | 100 [690] | 45 [310] | 35 | ||||||
| S21254 t> 0.187 | 95 [655] | 45 [310] | 35 | ||||||
| S32654 | 120 [825] | 65 [450] | 40 | ||||||
Dopuszczalne zmiany wymiarów
| Grupa | Rozmiar, | Dopuszczalne | Dopuszczalne wWT, % | DopuszczalneZmiany wDługość cięcia, | |
| 1 | Do 1/2 (± 12,7), z wyłączeniem | ± 0,005[0,13] | ±15 | 1/8[3] | 0 |
| 2 | 1/2 do 1 1/2 (z wyłączeniem 12,7 do 38,1) | ± 0,005[0,13] | ± 10 | 1/8[3] | 0 |
| 3 | 1 1/2 do 3 1/2 (z wyłączeniem 38,1 do 88,9) | ±0,010[0,25] | ± 10 | 3/16[5] | 0 |
| 4 | 3 1/2 do 5 1/2 (z wyłączeniem 88,9 do 139,7) | ±0,015[0,38] | ± 10 | 3/16[5] | 0 |
| 5 | 5 1/2 do 5 1/2 (z wyłączeniem 139,7 do 230,2) | ±0,030[0,76] | ± 10 | 3/16[5] | 0 |
Dokumenty referencyjne:
ASTM STANDARDY
ASTM A262 Praktyki wykrywania podatności na atak międzyziarnisty w stali nierdzewnej austenitycznej
Specyfikacja ASTM A480 / A480 M dotycząca ogólnych wymogów dla płaskich walcowanych materiałów nierdzewnych i cieplnych
Odporna stalowa tablica, arkusz i pasek,
ASTM A941 Terminologia dotycząca stali, stali nierdzewnej, stopu powiązanego i stopu feronowego.
ASTM A1016/ A1016 M Specyfikacja ogólnych wymagań dla stali stopowej ferrytowej, stopu austenitycznego
Stalowe i rurki ze stali nierdzewnej.
ASTM E527 Praktyka numeracji metali i stopów w jednolitym systemie numeracji (UNS)
SAE J1086 Praktyka numeracji metali i stopów (UNS)
-
