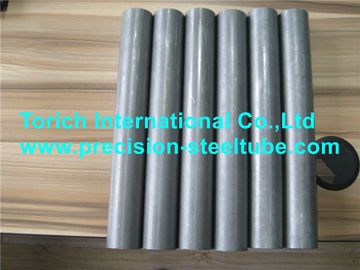

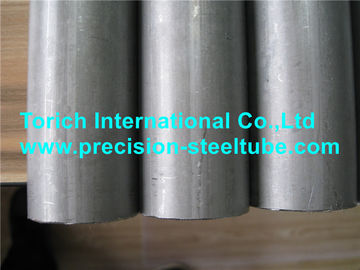

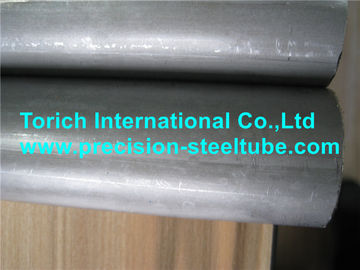

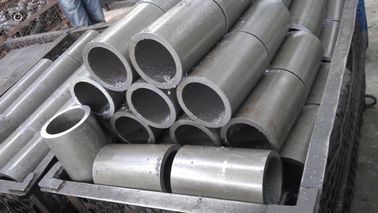

Narysowane trzpienia rury stalowej SAE J525 ERW zimno ciągnione rur bezszwowych wyżarzone
Szczegóły produktu
naciągnięta na stalową rurkę trzpienia
,przeciągnięta przez stalową rurkę trzpienia
Rurka stalowa ciągnięta przez mandrel SAE J525 ERW Rurka bezszwowa ciągnięta na zimno
Szybki szczegół:
SAE J525 Słodzone wciąganie na zimno Rury z stali niskowęglowej wygrzewane do gięcia i płomienia
Zakres rozmiarów:O.D.:30-350mm W.T.:1-15mm L: 12000mm lub Cut to Short Pieces zgodnie z określoną długością
Zastosowanie:do gięcia i płomienia, części samochodowych
Produkcja:
Rurka jest wykonana z stali walcowanej płaskiej w postaci rury, której krawędzie są połączone i stopione ze sobą spawaniem elektrycznym.przewód jest znormalizowany i poddany operacji wyciągania na zimno, która musi skutkować co najmniej 15-procentowym zmniejszeniem przekroju poprzecznego, z czego 8% polega na zmniejszeniu grubości ścian.Rury muszą być znormalizowane za pomocą metody kontrolowanej atmosferą w celu uzyskania gotowego produktu, który spełni wszystkie wymagania SAJ525.
Wymiary i tolerancje:
Tolerancje stosowane do średnicy zewnętrznej i średnicy wewnętrznej rur są przedstawione w tabeli 1.
Tolerancje mające zastosowanie do grubości ściany rur są przedstawione w tabeli 2.
Tolerancje wymiarowe mogą mieć zastosowanie tylko do dwóch z trzech wymiarów rur (OD, ID lub ściany)
Jeżeli między klientem a nami nie uzgodniono inaczej, tolerancje wymiarowe mają zastosowanie do wymiarów OD i ścian rur.
| Tabela 1 - Tolerancja średnicy zewnętrznej rur | |||||||
| Rury nominalne OD mm | Tolerancja OD ± mm | Tolerancja Id ± mm | |||||
| Do dziewiątej.50 | 0.05 | 0.05 | |||||
| Powyżej 9,50 do 15,88 włącznie | 0.06 | 0.06 | |||||
| Powyżej 15,88 do 50,80 włącznie | 0.08 | 0.08 | |||||
| Powyżej 50,8 do 63,50 włącznie | 0.10 | 0.10 | |||||
| Powyżej 63,50 do 76,20 włącznie | 0.13 | 0.13 | |||||
| Powyżej 76,20 do 100,00 włącznie | 0.15 | 0.15 | |||||
| Tolerancja WT nie przekracza 10% | |||||||
| Tabela 2 - Tolerancja grubości ścian rur | |||||||
| Nazwa Gęstość ściany | Nominalna dawka dawkowania Przez 22 mm ± mm | Nominalna dawka dawkowania 22-48 mm ± mm | Nominalna dawka dawkowania 48-100 mm ± mm | ||||
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 | ||||
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/0.08 | ||||
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.40 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 3.75 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 4.00 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.19 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/0.13 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| Tabela 2 - Wymogi chemiczne | |||||||
| Elementy | % | ||||||
| Węgiel | 0.06-0.18 | ||||||
| Mangan | 0.30 do 0.60 | ||||||
| Fosforprys | 0.040 maks. | ||||||
| Siarka | 0.050 maks. | ||||||
| Tabela 3 - WŁASNOŚCI MEKANICzne | |||||||
| Właściwości | Wartość | ||||||
| Siła wydajności, min. | 170 Mpa | ||||||
| Ultimate Strenth, min. | 310 Mpa | ||||||
| Wyciąganie w 50 mm, min | 35% | ||||||
| Twardość (Rockwell B),max | 65.00 | ||||||
-
