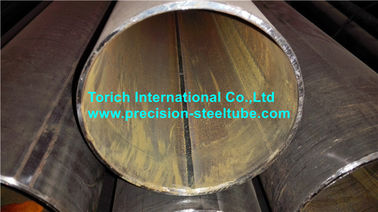

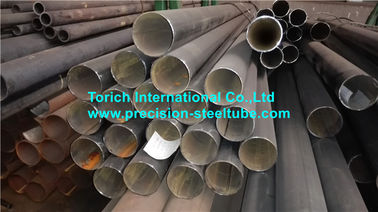

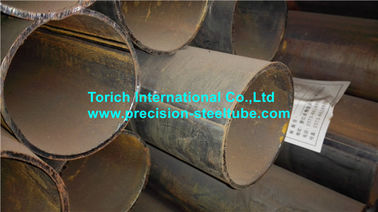

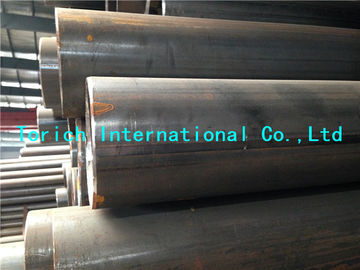

BS6323-7 SAW4, SAW5 bez szwu wzdłużnego zanurzony łuku spawane rury
Szczegóły produktu
welded steel pipe
,Oporności spawane rury stalowe
Standard: BS6323-7 Bezszwowe i spawane rurki stalowe do celów motoryzacyjnych, mechanicznych i inżynieryjnych
Część 7: Wymagania szczegółowe dotyczące rur stalowych spawanych łukiem podwodnym
Wnioski: dla przemysłu motoryzacyjnego / do użytku w maszynach / do celów inżynieryjnych mechanicznych i ogólnych
Zakres wielkości508-2020 mm W.T.:6.3-50 mm L:max12000 mm
Metody produkcji:
Rury są wytwarzane poprzez podłużne spawanie zębatem preformatowanej płyty stalowej lub skalp przez automatyczny proces spawania łukowego zanurzonego
Warunki dostawy:
Rury są dostarczane w stanie:
a) Z spawanymi
b) Gorący rozmiar
c) Mroźne rozmiary
| Skład chemiczny i właściwości mechaniczne | ||||||||
| Wyznaczenie | Zestawy chemiczne (analiza łodyg) | Właściwości mechaniczne | ||||||
| C | Tak. | Mn | P | S | Re | Rm | A | |
| Max. | Max. | Max. | Max. | Max. | Min. | Min. | Min. | |
|
| % | % | % | % | % | N/mm2 | N/mm2 | % |
| SAW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| SAW 5a | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| NOTE Welding of tubes of these grades does not require special techniques but care should be taken and welding should be carried out in accordance with the guidance given in the appropriate British Standard for welding, np. BS 5135.a Elementy do rafinacji ziaren mogą być dodane do tej klasy według wyboru producenta. | ||||||||
| Wymiary podwodnych rur stalowych spawanych łukiem | ||||||
| Średnica zewnętrzna | Gęstości | |||||
| Minimalna grubość | Gęstości powszechnie stosowane | Maksymalna grubość | ||||
| mm | mm | mm | mm | mm | mm | mm |
| 508 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 559 | 6.3 | 8.0 | 10 | 12.5 |
| 20 |
| 610 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 660 | 6.3 | 8.0 | 10 | 12.5 | 16 | 32 |
| 711 | 7.1 | 8.0 | 10 | 12.5 | 16 | 32 |
| 762 | 7.1 | 10 | 12.5 | 16 |
| 32 |
| 813 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 864 | 7.1 | 10 | 12.5 | 16 | 20 | 32 |
| 914 | 8.0 | 10 | 12.5 | 16 | 20 | 45 |
| 1016 | 8.0 | 12.5 | 16 | 20 | 25 | 50 |
| 1220 | 10 | 12.5 | 16 | 20 | 25 | 50 |
| 1420 | 12.5 | 12.5 | 16 | 20 | 25 | 50 |
| 1620 | 12.5 | 16 | 20 | 25 |
| 50 |
| 1820 | 12.5 | 16 | 20 | 25 |
| 50 |
| 2020 | 12.5 | 16 | 20 | 25 |
| 50 |
| UWAGA Inne średnice i grubości zewnętrzne są dostępne na podstawie umowy między nabywcą a producentem.W odniesieniu do właściwości przekroju, w tym masy na jednostkę długości, patrz załącznik B do normy BS 6323-1:1982 | ||||||
Uwaga: Zgodnie z życzeniem klienta dostępna jest również specjalna stopa stali.
Badania:
Badania zgięcia (strygi)
Średnica pręta jest równa wielkości pomnożonej przez grubość próbki.
Na próbce nie wykazuje się znaczących pęknięć ani wad. The opening out of a slight defect due to incomplete root penetration or lack of root fusion need not be considered a cause for rejection provided the defect has sound metal at the back and on each side of it.
W przypadkach granicznych należy przeprowadzić dalsze badania na próbkach z tego samego spawania sąsiadujących z oryginalną próbką.
Publikacje, do których odnosi się:
BS3601,Rury stalowe do zastosowań ciśnieniowych: stal węglowa o określonych właściwościach w temperaturze pokojowej
BS 3602,Specyfikacje rurociągów stalowych do celów ciśnieniowych: stali węglowej i manganu węglowego o określonych właściwościach podwyższonych temperatur.
BS 3603, Specyfikacja dla rur stalowych i rurociągów do celów ciśnieniowych: stali węglowej i stopowej o określonych właściwościach niskotemperaturowych
BS3604,Specyfikacja dla rur stalowych do celów ciśnieniowych: stal stopowa ferrytowa o określonych właściwościach podwyższonych temperatur.
BS3605, Bezszwowe i spawane rury austenityczne ze stali nierdzewnej i rury stalowe do zastosowań ciśnieniowych
BS4360, Specyfikacja dla stali konstrukcyjnej spawalnej
BS4848, Profili konstrukcyjnych walcowanych na gorąco ze stali
BS4848-2,Sekcje puste
BS5135, Spawanie łukowe metalu ze stali węglowej i manganu węglowego
BS6323Specyfikacja dla bezszwowych i spawanych rur stalowych do celów motoryzacyjnych, mechanicznych i inżynieryjnych
BS6323-1, Ogólne wymagania
-
