ASME B16.5 Non Alloy Kołnierz do spawania ze stali węglowej
Szczegóły produktu
Kołnierz szyjny do spawania ze stali węglowej
,kołnierz szyjny do spawania ze stali niestopowej
,kołnierze do rur z szyjką spawaną ASME B16.5
ASME B16.5 Flanca szyjkowa do spawania
Flanca szyjki spawalniczej zgodnie z normą ASME B16.5 musi być wyposażona w wycięty końcówek kwadratowy, jeżeli grubość ściany wynosi mniej niż 5 mm, a w prosty końcówek kształtowy, jeżeli grubość ściany wynosi od 5 mm do 22 mm włącznie,lub złożonego końca wygiętego, jeżeli grubość ściany jest większa niż 22 mm- końce spawania wstecznego muszą być obrobione zgodnie z wymogami normy ASME B16.25Wymiary i tolerancje kształtu kształtu i kształtu złożonego są zilustrowane na poniższych dwóch rysunkach.grubość ściany t musi być zgodna z wymogami dotyczącymi grubości ściany sąsiedniej rury; w górnej części kształtu wyciągu należy obrobić powierzchnię korzenia o szerokości f 2 mm z tolerancją ±1 mm.
Wymiary:Flanki ANSI, Flanki ASME, Flanki BS, Flanki DIN, Flanki EN 1092-1 itd.
Standardy:ANSI B16.5, ANSI B16.47 serii A i B, MSS SP44, ASA, API-605, AWWA, rysunki na zamówienie
Klasa:150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs, DIN Standard ND-6,10, 16, 25, 40 itd.
Rozmiar:1/8" NB do 48" NB.
Typ powierzchni paska:Twarz płaska (FF), twarz podniesiona (RF), staw typu pierścieniowego (RTJ)
EN 1092-1typ 01, EN 1092-1 typ 02, EN 1092-1 typ 05, EN 1092-1 typ 11
DIN:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
BS:BS4504, BS4504, BS1560, BS10
Wymiary i wagę
| Wielkość | D | T | G | t |
|---|---|---|---|---|
| 1/2" | 95 | 14.3 | 34.9 | 7.0 |
| 3/4" | 115 | 15.9 | 42.9 | 7.0 |
| 1 " | 125 | 17.5 | 50.8 | 7.0 |
| 1-1/4" | 135 | 20.7 | 63.5 | 7.0 |
| 1-1/2" | 155 | 22.3 | 73.0 | 7.0 |
| 2" | 165 | 25.4 | 92.1 | 7.0 |
| 2 i pół. | 190 | 28.6 | 104.8 | 7.0 |
| 3 cm | 210 | 31.8 | 127.0 | 7.0 |
| 3 1/2" | 230 | 35.0 | 139.7 | 7.0 |
| 4" | 275 | 38.1 | 157.2 | 7.0 |
| 5" | 330 | 44.5 | 185.7 | 7.0 |
| 6" | 355 | 47.7 | 215.9 | 7.0 |
| 8" | 420 | 55.6 | 269.9 | 7.0 |
| 10" | 510 | 63.5 | 323.8 | 7.0 |
| 12" | 560 | 66.7 | 381.0 | 7.0 |
| 14" | 605 | 69.9 | 412.8 | 7.0 |
| 16" | 685 | 76.2 | 469.9 | 7.0 |
| 18" | 745 | 82.6 | 533.4 | 7.0 |
| 20" | 815 | 88.9 | 584.2 | 7.0 |
| 22" | 870 | 95.2 | 641.4 | 7.0 |
| 24" | 940 | 101.6 | 692.2 | 7.0 |

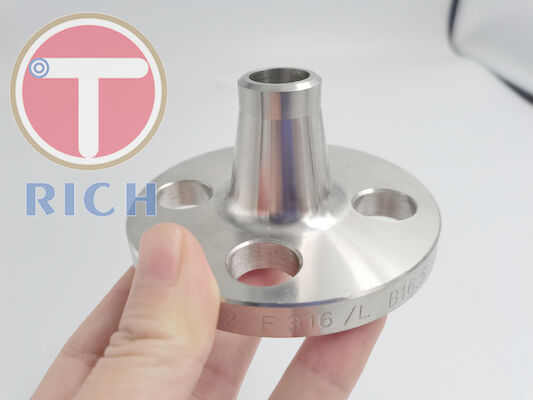

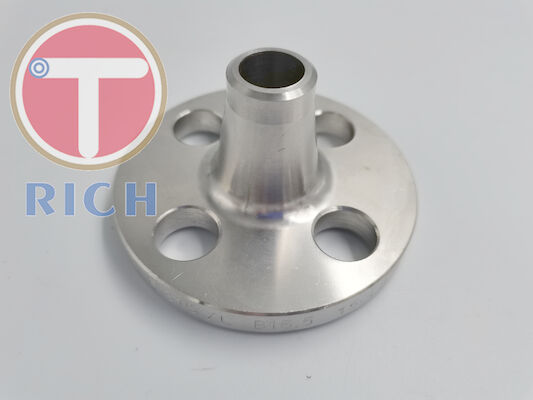

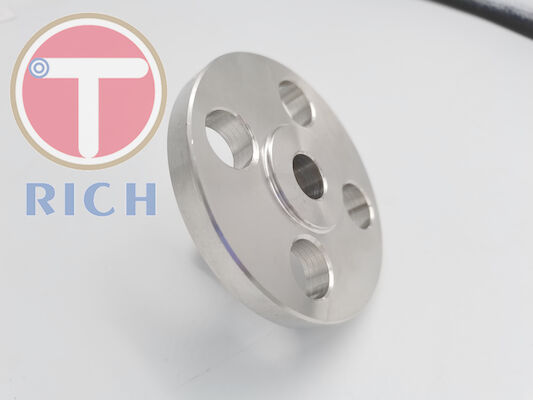

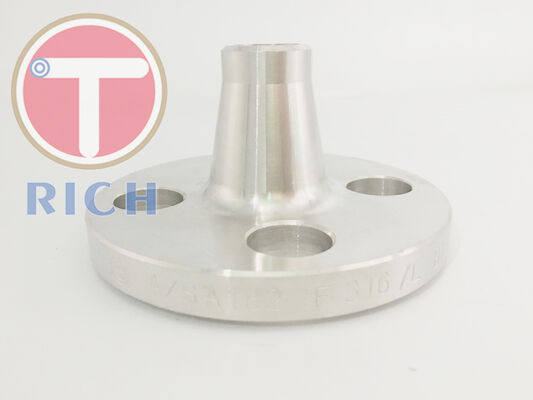

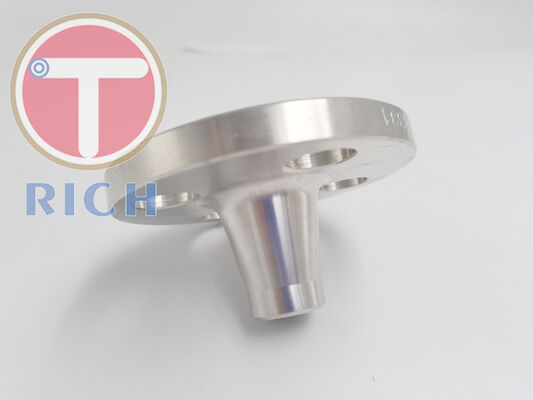

Zdjęcia produktu:
Wprowadzenie do firmy:
Opakowanie i dostawa:
Częste pytania:
P: Czy jest pan firmą handlową lub producentem?
A: Jesteśmy profesjonalnym producentem materiałów do rur stalowych.
P: Jak długi jest czas dostawy?
O: Zazwyczaj zajmuje to 7-14 dni, jeśli towary są w magazynie lub 30-60 dni, jeśli nie ma zapasów, zależy to głównie od ilości.
P: Czy dostarczacie darmowe próbki?
A: Tak.Możemy zaoferować próbkę za darmo, ale musimy zapłacić koszty przewozu.
P: Jakie są warunki płatności?
A:Płatność <=1000USD, 100% z góry.
Jeśli masz inne pytania, pls skontaktuj się z nami.
-
