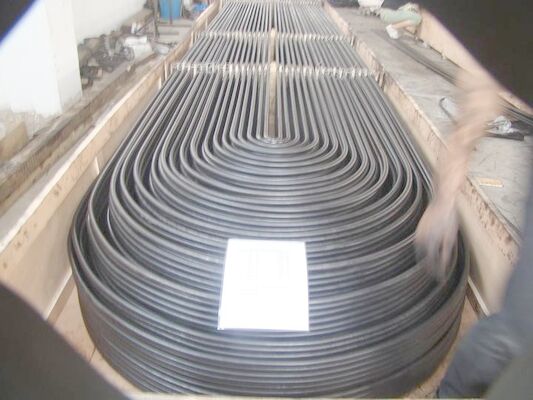

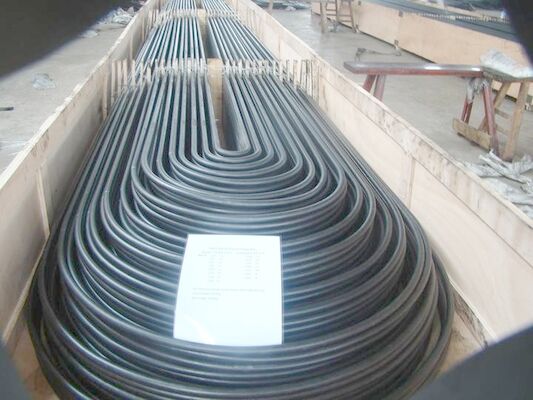

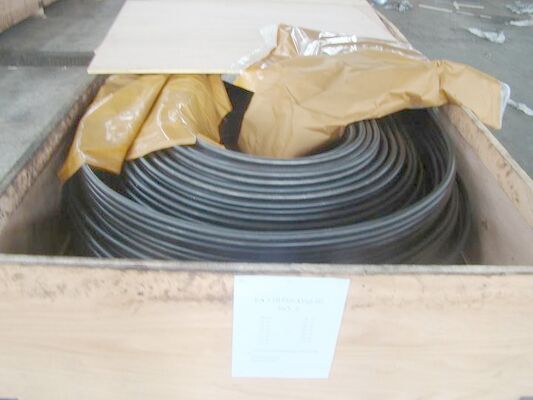

ASTM A179 A192 Bezszwowe rury z stali węglowej o konstrukcji nośnej ciśnienia i kontrolowanej geometrii u-zgięcia dla wymienników ciepła

Rury z gięciem w kształcie litery U ASTM A179 / ASTM A192 to bezszwowe rury ze stali węglowej produkowane do wymienników ciepła typu płaszczowo-rurowego, kotłów, skraplaczy i podobnych urządzeń termicznych, gdzie wymagana jest zwarta konstrukcja pakietu, niezawodna odporność na ciśnienie i stabilna wydajność wymiany ciepła. ASTM A179 jest zazwyczaj wybierany do bezszwowych, ciągnionych na zimno rur wymiennikowych i skraplających ze stali niskowęglowej, podczas gdy ASTM A192 jest używany do bezszwowych rur kotłowych i przegrzewaczy ze stali węglowej do pracy pod wyższym ciśnieniem. W przypadku pakietów wymienników z gięciem w kształcie litery U, produkt skupia się nie tylko na składzie chemicznym i wytrzymałości rur prostych, ale także na integralności gięcia, kontroli grubości ścianki w strefie gięcia, zarządzaniu naprężeniami szczątkowymi i inspekcji po formowaniu.

• Bezszwowa konstrukcja ciśnieniowa: ASTM A179 obejmuje bezszwowe, ciągnione na zimno rury ze stali niskowęglowej do wymienników ciepła i skraplaczy, podczas gdy ASTM A192 obejmuje bezszwowe rury kotłowe i przegrzewaczy ze stali węglowej do pracy pod wysokim ciśnieniem. Eliminuje to ryzyko podłużnych spawów w granicy ciśnieniowej.
• Kontrolowana geometria gięcia w kształcie litery U dla kompaktowych pakietów wymienników: W produkcji wymienników promień gięcia w kształcie litery U jest zazwyczaj określany od 1,5 × średnicy zewnętrznej w górę. Wspiera to kompaktowe układy płaszczowo-rurowe, utrzymując jednocześnie wytwarzalność gięcia w ramach sprawdzonych praktyk branżowych.
• Przewaga wymiarowa A179 dla wymiany ciepła: ASTM A179 wymaga ciągnięcia na zimno, które jest szeroko stosowane do poprawy spójności wymiarowej i wykończenia powierzchni wewnętrznej/zewnętrznej dla wydajnych rur wymiany ciepła.
• Margines wytrzymałości A192 dla pracy pod wyższym ciśnieniem: Rury kotłowe A192 są przeznaczone do pracy z bezszwowymi rurami ze stali węglowej o minimalnej grubości ścianki pod wyższym ciśnieniem, co czyni je odpowiednimi, gdy praca wymiennika jest połączona z podwyższonymi warunkami ciśnienia lub temperatury.
• Kontrola twardości po produkcji: Podsumowania produktów ASTM A179 określają maksymalną twardość 72 HRB, podczas gdy ASTM A192 wymaga kontroli twardości oraz prób spłaszczania, rozszerzania i prób hydrostatycznych jako części zgodności.

• Stabilność wymiarowa obszaru gięcia: Kontrolujemy promień gięcia w kształcie litery U od praktycznych zakresów wymienników, zaczynając od 1,5 × średnicy zewnętrznej, a gięcie jest wykonywane zgodnie z uzgodnionymi kryteriami narzędziowymi i wymiarowymi. Zmniejsza to ryzyko nadmiernego ścieńczenia ścianki i poprawia spójność dopasowania pakietu podczas montażu blach rurowych.
• Kontrola naprężeń szczątkowych po gięciu: Odprężanie po gięciu może być dostarczone, gdy wymaga tego usługa. Wytyczne techniczne branży podkreślają, że obróbka cieplna po formowaniu gięcia w kształcie litery U jest stosowana w celu zmniejszenia naprężeń szczątkowych i obniżenia ryzyka mechanizmów awarii w strefie gięcia w wymagających zastosowaniach.
• Weryfikacja integralności rur: Poza podstawowymi wymaganiami mechanicznymi i hydrostatycznymi rur, praktyka inspekcji rur wymiennikowych coraz częściej wykorzystuje prądy wirowe lub powiązane metody NDT do identyfikacji ubytku ścianki, wżerów i lokalnych defektów. W przypadku zamówień projektowych, inspekcja strefy gięcia, próba hydrostatyczna i dodatkowe NDT mogą być określone w planie QA.

Specyficzne zastosowanie: Pakiet rur skraplacza powierzchniowego typu płaszczowo-rurowego

Rury z gięciem w kształcie litery U ASTM A179 / A192 są używane jako element pakietu rur w skraplaczu powierzchniowym lub wymienniku ciepła typu płaszczowo-rurowego, gdzie jedna strona przepływa przez rurę, a druga przez płaszcz, a konfiguracja w kształcie litery U redukuje głowice powrotne i pomaga w kompaktowej konstrukcji urządzenia.

Poniżej znajduje się praktyczna tabela porównawcza dla pięciu powszechnie stosowanych gatunków do zakupu bezszwowych rur kotłowych / wymiennikowych. Wartości są granicami standardowych gatunków lub typowymi opublikowanymi granicami z podsumowań norm.
