Rura ze stali stopowej U 125 MPa o zwiększonym odparowaniu miedzi i niklu
Szczegóły produktu
Rura ze stali stopowej 125 MPa
,rura niklowa miedziana 125 MPa
,rura ze stali stopowej C71500

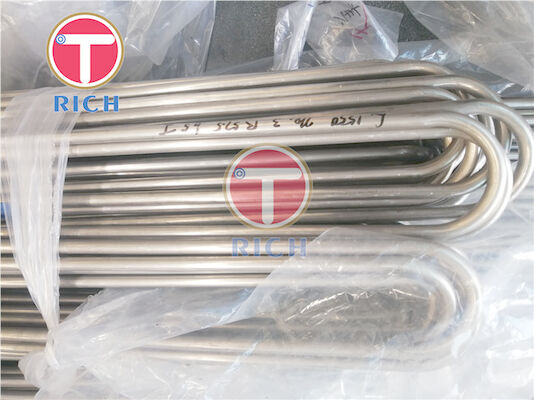

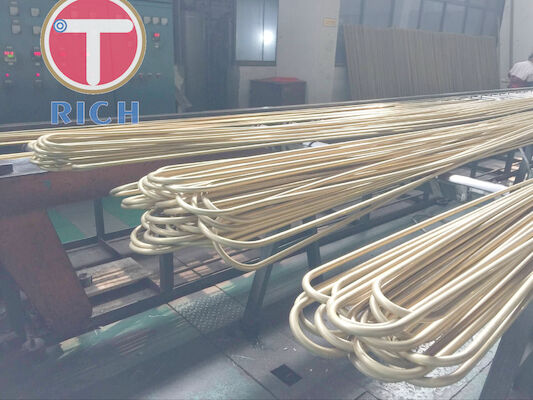

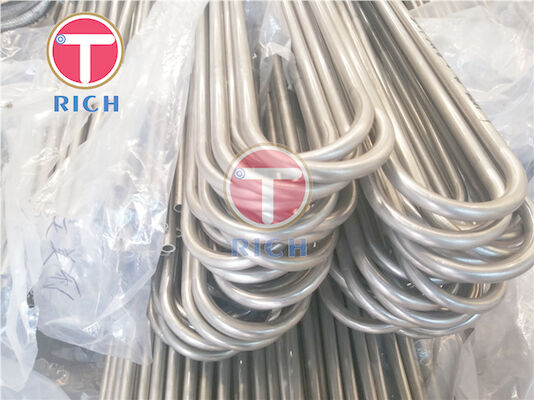

Rura typu U z ulepszoną ewaporacją ASTM B111 C71500 – Minimalna granica plastyczności 125 MPa
Rura typu U z ulepszoną ewaporacją ASTM B111 C71500 to bezszwowa rura miedziano-niklowa 70/30 do wymiany ciepła, przeznaczona do ewaporatorów, skraplaczy i innego wyposażenia wymienników ciepła typu płaszczowo-rurowego. Stop C71500 zawiera 29,0–33,0% niklu z kontrolowanym dodatkiem żelaza, a w wyżarzonym stanie O61, zgodnie z wymaganiami ASTM B111, ma minimalną wytrzymałość na rozciąganie 360 MPa i minimalną granicę plastyczności 125 MPa. ASTM B111 obejmuje bezszwowe rury kondensacyjne i wymiennikowe z miedzi i stopów miedzi o średnicy zewnętrznej do 80 mm.
W przypadku rury typu U z ulepszoną ewaporacją, rura bazowa jest produkowana zgodnie z wymaganiami ASTM B111/B111M, podczas gdy promień gięcia w kształcie litery U, długość prostych odcinków, profil ulepszenia, długość nieulepszonych końców i tolerancje wymiarowe dla ulepszonej sekcji powinny być określone na zatwierdzonym przez nabywcę rysunku rury. C71500 technicznie jest stopem miedziowo-niklowym, a nie gatunkiem stali stopowej.
Specyfikacje
| Pozycja | Specyfikacja |
|---|---|
| Produkt | Bezszwowa rura typu U z ulepszoną ewaporacją |
| Materiał | Stop miedziowo-niklowy |
| Norma | ASTM B111/B111M |
| Stop UNS | C71500 |
| Typ stopu | Miedź-nikiel 70/30 |
| Proces produkcji | Bezszwowy, ciągniony na zimno, wyżarzony, gięty w kształcie litery U |
| Średnica zewnętrzna | Do 80 mm zgodnie z ASTM B111; typowe rozmiary projektowe produkowane zgodnie z rysunkiem |
| Grubość ścianki | Zazwyczaj 0,5–3,4 mm, w zależności od średnicy zewnętrznej i specyfikacji projektu |
| Długość | 1–12 m, konfigurowalna |
| Promień gięcia w kształcie litery U | Zgodnie z rysunkiem nabywcy |
| Długość prostych odcinków | Zgodnie z konstrukcją wymiennika ciepła |
| Tolerancja średnicy zewnętrznej | Zgodnie z tabelą wymiarową ASTM B111; tolerancja zależy od średnicy zewnętrznej i grubości ścianki |
| Tolerancja grubości ścianki | Zgodnie z tabelą wymiarową ASTM B111 |
| Prostoliniowość | Proste odcinki kontrolowane zgodnie z ASTM B111 / uzgodnionymi wymaganiami zakupu |
| Stan powierzchni | Gładka, czysta, wolna od uszkodzeń; geometria powierzchni ulepszonej zgodnie z zatwierdzonym rysunkiem |
| Wyżarzenie | Wyżarzony O61; dostępne są również ciągnione i odprężone HR50, jeśli są określone |
| Wytrzymałość na rozciąganie O61 | ≥360 MPa |
| Granica plastyczności O61 | ≥125 MPa |
| Wymaganie rozszerzalności | 30% wzrostu oryginalnej średnicy zewnętrznej dla C71500 O61 |
| Rozmiar ziarna wyżarzonego | 0,010–0,045 mm |
| Badania nieniszczące | Badanie prądami wirowymi każdej rury; test hydrostatyczny lub pneumatyczny może być określony zgodnie z normą |
ASTM B111 określa procesy produkcyjne, w tym wytłaczanie, ciągnienie, wyżarzanie, prostowanie i przycinanie, oraz wymaga kontroli chemicznych, mechanicznych, eksploatacyjnych i nieniszczących.
Główne cechy
1. Zdefiniowana minimalna granica plastyczności 125 MPa
C71500 w wyżarzonym stanie O61 ma minimalną wytrzymałość na rozciąganie 360 MPa i minimalną granicę plastyczności 125 MPa, mierzoną metodą 0,5% wydłużenia pod obciążeniem określoną przez ASTM B111. Ta kombinacja zapewnia wystarczającą wytrzymałość przy zachowaniu plastyczności wymaganej do operacji rozszerzania rur i gięcia w kształcie litery U.
2. Kontrolowany skład chemiczny miedziowo-niklowy 70/30
C71500 zawiera 29,0–33,0% Ni, 0,40–1,0% Fe, maksymalnie 1,0% Mn, maksymalnie 1,0% Zn i maksymalnie 0,05% Pb, z miedzią jako pozostałą częścią. Kontrolowana zawartość niklu i żelaza jest szczególnie istotna, gdy rura pracuje z wodą morską lub innymi mediami chłodzącymi zawierającymi chlorki.
3. Zdolność rozszerzenia o 30% w stanie O61
ASTM B111 określa 30% rozszerzenie oryginalnej średnicy zewnętrznej rury dla wyżarzonego C71500. Jest to ważny parametr akceptacji dla rur, które muszą być następnie mechanicznie rozszerzone w płycie płaszczyznowej.
4. Kontrolowana struktura ziarna rekrystalizowanego
Dla wyżarzonej rury C71500, ASTM B111 wymaga jednorodnej i pełnej rekrystalizacji, ze średnim rozmiarem ziarna między 0,010 a 0,045 mm. Struktura ziarna jest oceniana mikroskopowo zgodnie z ASTM E112.
5. Indywidualne badanie prądami wirowymi
Każda rura zgodna z ASTM B111 musi przejść badanie prądami wirowymi, chyba że określono alternatywny dopuszczony test ciśnieniowy. ASTM E243 podaje procedurę badania elektromagnetycznego w celu wykrycia nieciągłości, które mogą wpłynąć na wydajność rury w eksploatacji.
Nasze zalety
1. Kontrola wydajności rozszerzania w płycie płaszczyznowej
Głównym zmartwieniem producentów skraplaczy i ewaporatorów jest to, czy rura może być rozszerzona w płycie płaszczyznowej bez pękania, nadmiernego utwardzenia przez zgniot lub niespójnego uszczelnienia.
Dla rury C71500 O61, kontrola materiału opiera się na minimalnych właściwościach mechanicznych ASTM B111: 360 MPa wytrzymałości na rozciąganie i 125 MPa granicy plastyczności, wraz z określonym wymogiem rozszerzenia o 30%. Struktura ziarna wyżarzonego jest również kontrolowana w zakresie 0,010–0,045 mm. Te parametry stanowią obiektywne kryteria akceptacji przed wprowadzeniem rur do operacji montażu płyty płaszczyznowej.
2. Inspekcja całej długości rury przed wykonaniem
Małe podłużne nieciągłości, wady ciągnienia i lokalne niedoskonałości ścianki są krytycznymi kwestiami przy zakupie, ponieważ jedna nieszczelna rura może wymagać zatrzymania lub zaślepienia po uruchomieniu wymiennika.
Każda rura może zostać poddana badaniu prądami wirowymi zgodnie z ASTM B111 i ASTM E243. W razie potrzeby można również określić test hydrostatyczny lub pneumatyczny. Zapisy z inspekcji, identyfikacja cieplna, analiza chemiczna, wyniki wymiarowe i dane dotyczące właściwości mechanicznych mogą być włączone do dokumentacji testów młynarskich w celu zapewnienia identyfikowalności.
3. Wymiary gięcia w kształcie litery U i ulepszonej powierzchni kontrolowane przez rysunek
ASTM B111 definiuje bazową rurę bezszwową, ale nie ustanawia jednej uniwersalnej geometrii dla ulepszonych powierzchni ewaporacyjnych lub gotowych gięć w kształcie litery U. Z tego powodu produkcja powinna być kontrolowana na podstawie zatwierdzonego rysunku technicznego określającego średnicę zewnętrzną, grubość ścianki, wysokość i skok ulepszenia, długość gładkich końców, promień gięcia w kształcie litery U, rozstaw nóg, punkty styczne, całkowitą rozwiniętą długość i tolerancje wymiarowe.
Pozwala to uniknąć traktowania geometrii ulepszenia jako ogólnego wymogu ASTM B111 i daje producentowi wymiennika ciepła mierzalne kryteria inspekcji do wkładania rur, montażu pakietów i pozycjonowania płyty płaszczyznowej.
Standardy wykonania
| System standardowy | Obowiązujący standard / odniesienie | Zakres |
|---|---|---|
| ASTM | ASTM B111/B111M | Bezszwowe rury kondensacyjne, ewaporacyjne i wymiennikowe z miedzi i stopów miedzi |
| ASME | ASME SB-111 | Specyfikacja materiału urządzeń ciśnieniowych oparta na wymaganiach ASTM B111 |
| EN | EN 12451 | Bezszwowe okrągłe rury ze stopów miedzi do wymienników ciepła |
| JIS | JIS H3300 | Bezszwowe rury i rurki z miedzi i stopów miedzi |
| GB | GB/T 8890 | Bezszwowe rury ze stopów miedzi do skraplaczy i wymienników ciepła |
| GOST | Normy GOST dla rur kondensacyjnych miedziowo-niklowych powinny być wybierane według określonego stopu i wymagań wymiarowych | Wymagana równoważność specyficzna dla kontraktu |
Zastosowanie
Pakiet rur typu U w wielostopniowym ewaporatorze do odsalania wody morskiej
Rury typu U z ulepszoną ewaporacją C71500 mogą być stosowane w pakiecie rur wielostopniowego ewaporatora do odsalania wody morskiej. Materiał bazowy miedź-nikiel zapewnia wymaganą integralność rury wymiany ciepła, podczas gdy ulepszona powierzchnia ewaporacyjna zwiększa efektywną powierzchnię wymiany ciepła i promuje wrzenie czynnika chłodniczego lub płynu procesowego po stronie projektowej rury.
W tym zastosowaniu rysunek zakupu powinien określać długość ulepszonej sekcji, sekcję gładkich końców wymaganą do rozszerzenia w płycie płaszczyznowej, promień gięcia w kształcie litery U, rozstaw nóg, dopuszczalną owalność po gięciu i wymagania inspekcyjne.
Skład chemiczny
| Stop UNS | Cu | Ni w tym Co | Fe | Mn | Zn | Pb maks. | Al | As | Cr / Inne |
|---|---|---|---|---|---|---|---|---|---|
| C71500 | Reszta | 29,0–33,0 | 0,40–1,0 | 1,0 maks. | 1,0 maks. | 0,05 | — | — | — |
| C70600 | Reszta | 9,0–11,0 | 1,0–1,8 | 1,0 maks. | 1,0 maks. | 0,05 | — | — | — |
| C71640 | Reszta | 29,0–32,0 | 1,7–2,3 | 1,5–2,5 | 1,0 maks. | 0,05 | — | — | C 0,06 maks.; S 0,03 maks. |
| C72200 | Reszta | 15,0–18,0 | 0,50–1,0 | 1,0 maks. | 1,0 maks. | 0,05 | — | — | Cr 0,30–0,70; Si 0,03 maks.; Ti 0,03 maks. |
| C68700 | 76,0–79,0 | — | 0,06 maks. | — | Reszta | 0,07 | 1,8–2,5 | 0,02–0,06 | — |
Właściwości mechaniczne
| Stop UNS | Wyżarzenie | Stan | Wytrzymałość na rozciąganie min. | Granica plastyczności min. | Wydłużenie min. |
|---|---|---|---|---|---|
| C71500 | O61 | Wyżarzony | 360 MPa | 125 MPa | Nie określono w tabeli wytrzymałości na rozciąganie ASTM B111 |
| C70600 | O61 | Wyżarzony | 275 MPa | 105 MPa | Nie określono w tabeli wytrzymałości na rozciąganie ASTM B111 |
| C71640 | O61 | Wyżarzony | 435 MPa | 170 MPa | Nie określono w tabeli wytrzymałości na rozciąganie ASTM B111 |
| C72200 | O61 | Wyżarzony | 310 MPa | 110 MPa | Nie określono w tabeli wytrzymałości na rozciąganie ASTM B111 |
| C68700 | O61 | Wyżarzony | 345 MPa | 125 MPa | Nie określono w tabeli wytrzymałości na rozciąganie ASTM B111 |
P: Czy jesteś firmą handlową czy producentem?
O: producent, może również zajmować się handlem.
P: Jak długo trwa Twój czas dostawy?
O: Ogólnie rzecz biorąc, jest to 10-15 dni, jeśli towary są w magazynie, lub 30-40 dni, jeśli towary nie są w magazynie,
zależy to od ilości.
P: Czy dostarczasz próbki? czy jest to darmowe czy dodatkowe?
O: Tak, moglibyśmy zaoferować próbkę za darmo, ale musisz zapłacić koszt frachtu.
P: Jakie są Twoje warunki płatności?
O: Płatność≤2000 USD, 100% z góry. Płatność>=2000 USD, 30% T/T z góry, saldo przed wysyłką.
Jeśli masz inne pytanie, skontaktuj się ze mną.
-
